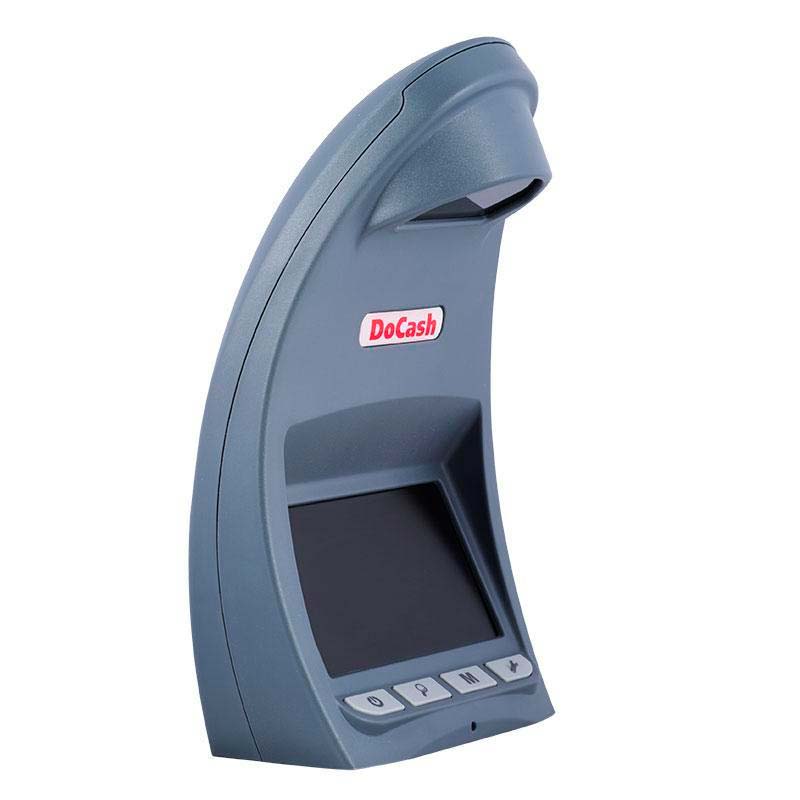

DoCash DVM Lite D
DoCash DVM Lite D - Инфракрасный детектор. Визуальный ИК-контроль подлинности банкнот различных валют и ценных бумаг. Отображение 100% ИК-образа банкноты на экране. При подключении выносных устройств, детектор обеспечивает комплексную проверку банкнот и ценных бумаг по более чем пяти признакам подлинности
Особенности
- DoCash DVM Lite D предназначен для визуализации наличия и расположения инфракрасных меток на банкнотах и ценных бумагах любого типа
- Контроль спецэлемента "М"
- Возможность просмотра банкнот «веером»
- Отображение 100% ИК-образа банкноты на экране
- Большой 4,3” (10,9 см) ЖК-дисплей
- Высокая чёткость и контрастность изображения
- Отсутствие оптических искажений
- Функция автовыключения
- Возможность расширения функциональности детектора за счет подключения дополнительных устройств:
- DoCash L - Лупа с 10-кратным увеличением в белом отраженном косопадающем свете
- DoCash VL - Видеолупа с 12-кратным увеличением в УФ, ИК и белом отраженном косопадающем свете
- DoCash M - Комбинированный магнитно-инфракрасный датчик
- Детектор банкнот DoCash DVM Lite D соответствует декларациям:
- Общих по ГОСТ Р 60950-2002, электромагнитной совместимости по ГОСТ Р 51318.22-99
- BS EN 60950-1:2006+A2:2013, EN 50 081-1: 1992 и EN 50 082-1:199
- Директива ЕС по низковольтным устройствам 73/23/EC (с поправкой 93/68/EC)
- Директива по электромагнитной совместимости 89/336/EEC (с поправками 92/31/EEC и 93/68/EEC
- Директива RoHS 2002/95/EC
- Высокая надежность и долгий срок службы
Виды контроля
DoCash DVM Lite D оснащен следующими видами контроля:
- Инфракрасный контроль(Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками)
- Контроль «спецэлемента М»(Контроль в режиме двухдиапазонной ИК-подсветки (940/850 нм). Данный вид защиты применен на банкнотах российских рублей модификации 2010 года, акцизных марках, паспорте гражданина РФ)
Виды контроля (при подключении дополнительных выносных приборов)
- Контроль в белом отраженном косопадающем свете с увеличением(10х с DoCash L, 12х с DoCash VL , для детального изучения видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток)
- Инфракрасный контроль с увеличением(12х с DoCash VL, для детального изучения способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками)
- Ультрафиолетовый контроль с увеличением(12х с DoCash VL, для детального изучения способа печати и качества исполнения фрагментов изображений, нитей и волокон люминесцирующих под воздействием УФ-излучения)
- Магнитный контроль(с DoCash M, контроль наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками)
Панель управления

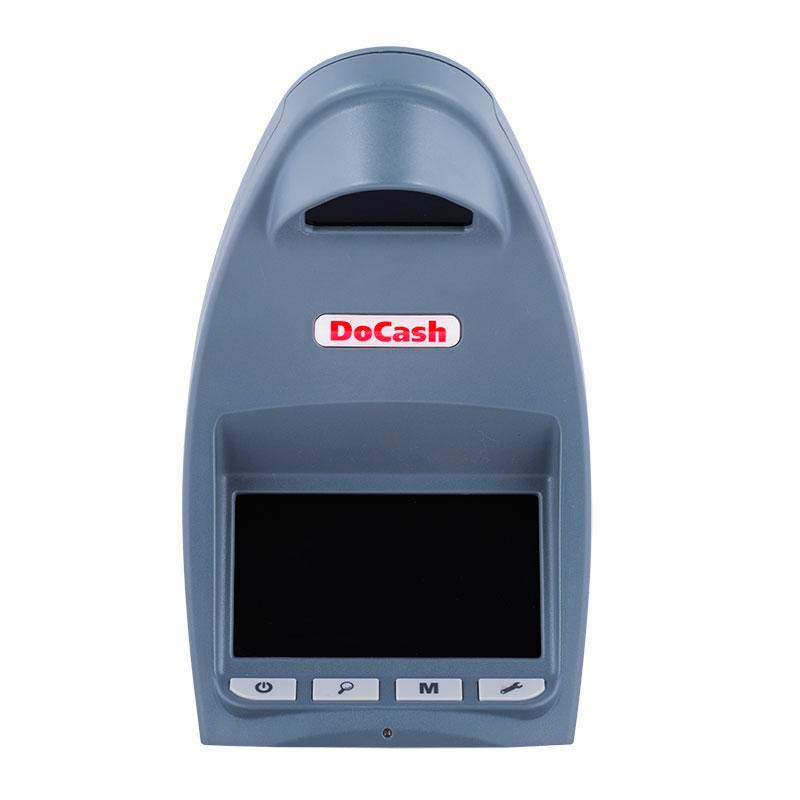

На передней панели DoCash DVM Lite D имеет четыре функциональные кнопки:
- Кнопка «ON/OFF». (Включение и выключение детектора)
- Кнопка «Лупа». <(Включение видеолупы)
- Кнопка «М». (Включение/выключение режима просмотра спецэлемента «М»)
- Кнопка «Гаечный ключ». (Настройка яркости, контрастности, насыщенности)
Порядок работы
- Расположите детектор на ровной горизонтальной поверхности
- Подключите блок питания к соответствующему разъему прибора
- Включите DoCash DVM Lite D нажатием клавиши «ON/OFF»
- Для активизации режима визуализации метки «М» нажмите на клавишу «M». Отключение режима «М» осуществляется повторным нажатием на эту же клавишу
- Для выбора регулировки яркости, контрастности изображения и насыщенности (для видеолупы), а также настройки таймера автовыключения нажмите клавишу «Гаечный ключ». Регулировка осуществляется при помощи клавиш - «Лупа» и «M»
- Порядок работы с видеолупой DoCash VL
- Подключите видеолупу к детектору (необходимый разъем находится на задней панели прибора. Внимание: Тип лупы опознается при включении прибора, поэтому присоединять кабель лупы нужно к выключенному из сети детектору)
- Клавишей «Mode» на детекторе выберите режим работы с видеолупой. Изображение и название режима “Видеолупа” появится на экране прибора
- Клавишей переключения режимов на лупе выберите необходимый режим просмотра. На экране прибора увеличенное в 12-крат изображение будет отображаться в белом (“Видеолупа”), инфракрасном (“Видеолупа ИК”) или ультрафиолетовом свете (“Видеолупа УФ”)
- Порядок работы с лупой DoCash L
- Подключите лупу к детектору (необходимый разъем находится на задней панели прибора. Внимание: Тип лупы опознается при включении прибора, поэтому присоединять кабель лупы нужно к выключенному из сети детектору)
- Положите лупу на исследуемый образец
- Проверьте виды и способы печати защитных голограмм, микрошрифтов, подчисток с увеличением в 10 крат в белом отраженном косопадающем свете
- Порядок работы с комбинированный магнитно-инфракрасный датчиком DoCash M
- Подключите датчик к DoCash DVM Lite D (необходимый разъем находится на задней панели прибора. Внимание: Тип датчика опознается при включении прибора, поэтому присоединять кабель датчика нужно к выключенному из сети детектору)
- Положите исследуемую банкноту на коврик (входит в комплект поставки датчика)
- Исследуйте банкноту на наличие и местоположения меток, нанесенных ИК-метамерными и ферромагнитными красками
- Выключите детектор нажатием клавиш «ON/OFF»
Уход и обслуживание
Техническое обслуживание
- При соблюдении правил эксплуатации прибора дополнительные регулировки не требуются. Необходимо содержать детектор в чистоте. Примечание: Протирать корпус от загрязнений допускается только специальными влажными салфетками для протирки оргтехники. Монитор протирать только специальными средствами для протирки LCD мониторов
В случае неисправной работы аппарата, а так же технического обслуживания или ремонта, обращайтесь в Авторизованный Сервисный Центр
Пожалуйста, не разбирайте и не пытайтесь починить детектор самостоятельно!
Меры предосторожности
При работе с детектором банкнот DoCash DVM Lite D требуется соблюдать следующие меры безопасности:
- Не включайте и не вынимайте вилку сетевого кабеля блока питания мокрыми руками. Это может повлечь за собой поражение электрическим током
- Используйте сетевой адаптер, который поставляется с прибором
- Вынимая кабель сетевого адаптера из сети, беритесь исключительно за вилку, чтобы избежать разрыва или повреждения кабеля
- Во избежание повреждений кабеля сетевого адаптера и возможного короткого замыкания перемещать детектор разрешается только после отключения вилки кабеля от электросети
- Если прибор долгое время находился на холоде, то перед включением его необходимо выдержать при комнатной температуре не менее двух часов
- Детектор должен устанавливаться на ровную горизонтальную поверхность
- Не устанавливайте прибор в местах, где он может подвергнуться воздействию прямых солнечных лучей и направленного искусственного освещения
- Если детектор не используется долгое время, отключите сетевой адаптер от электрической сети
Комплектация
- Детектор банкнот DoCash DVM Lite D
- Руководство по эксплуатации
- Комплект брошюр «Признаки подлинности банкнот» (RUB, USD, EUR)
- Гарантийный талон
Применение
- Банки
- Предприятия розничной торговли
- Предприятия сферы услуг
- АЗС
- Автосалоны
- Транспорт
- Рестораны
- Кафе
- Отели
- Билетные кассы
