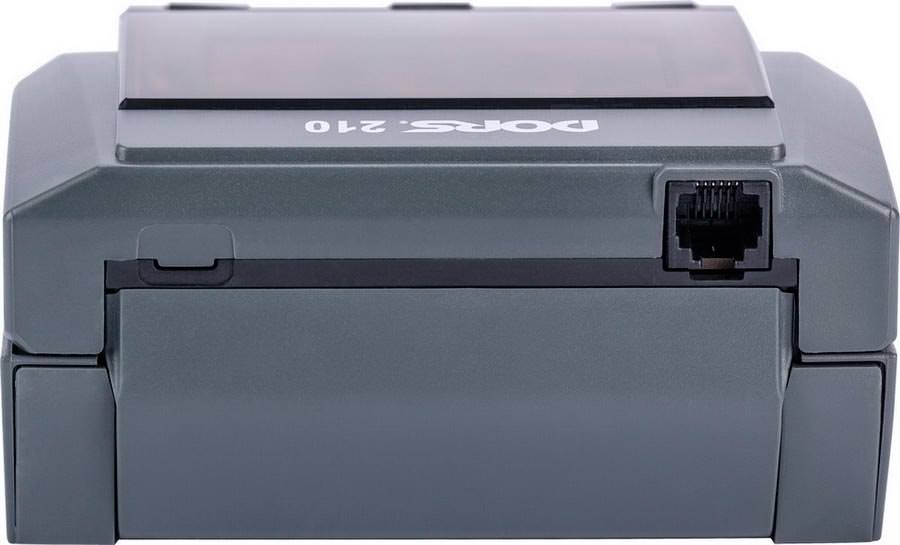

DORS 210 Compact - Автоматический детектор

(0)
DORS 210 Compact - Автоматический детектор
8 799 руб.
- + шт
Производитель:
DORS
Модель:
210 Compact
Тип детектора:
Автоматический
Проверяемая валюта:
RUB
Количество проверяемых валют:
1

DORS 210 Compact - Автоматический детектор банкнот. Проверяет подлинность Российских рублей всех номиналов. Прошел тестирование в ЦБ РФ. Прошел проверку в ЭКЦ МВД. Высокий уровень контроля подлинности (многодиапазонный CIS-сканер высокого разрешения, модуль интеллектуального антистокс-контроля, магнитные, инфракрасные и ультрафиолетовые датчики, а так же контроль физического состояния банкнот). Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор. Автоматическое определение номинала. Функция суммирования. Отчет по проверенным банкнотам. Принимает банкноты в любой ориентации. Можно выбрать направление выдачи проверенных банкнот «от себя» или «к себе». Простой и понятный интерфейс. Разъемный корпус на магнитных защелках. Высокая скорость работы - до 100 банкнот в минуту. При необходимости, может быть оснащен аккумулятором, что позволит кассиру обслуживать клиентов повсеместно (без привязки к электросети)

DORS 210 Compact

DORS 210 Compact - Автоматический детектор банкнот. Проверяет подлинность Российских рублей всех номиналов. Прошел тестирование в ЦБ РФ. Прошел проверку в ЭКЦ МВД. Высокий уровень контроля подлинности (многодиапазонный CIS-сканер высокого разрешения, модуль интеллектуального антистокс-контроля, магнитные, инфракрасные и ультрафиолетовые датчики, а так же контроль физического состояния банкнот). Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор. Автоматическое определение номинала. Функция суммирования. Отчет по проверенным банкнотам. Принимает банкноты в любой ориентации. Можно выбрать направление выдачи проверенных банкнот «от себя» или «к себе». Простой и понятный интерфейс. Разъемный корпус на магнитных защелках. Высокая скорость работы - до 100 банкнот в минуту. При необходимости, может быть оснащен аккумулятором, что позволит кассиру обслуживать клиентов повсеместно (без привязки к электросети)

Блок детекции подлинности банкнот (OEM-валидатор) DORS 210 BA прошел тестирование в Центральном Банке РФ, по результатам которых включен в "список валидаторов и других приёмных устройств, прошедших испытание в Банке России"

Прошел полную проверку в Экспертно-криминалистическом центре МВД России (Испытания проводились с целью выявления достоинств и недостатков автоматического детектора для приема денежных билетов, а также определения надежности и эффективности его работы путем проверки всех денежных билетов Банка России различного номинала, изготовленных предприятием ФГУП "Гознак", а также с использованием массива, содержащего практически все выявленные на настоящее время типы частично измененных и полностью поддельных денежных билетов Банка России. Проверка показала, что при работе с денежными билетами автоматический детектор Российских рублей Dors 210 Compact имеет высокую устойчивость при распознавании как частично измененных, так и полностью поддельных денежных билетов и может быть использован для работы в кредитных и коммерческих организациях)

Соответствует требованиям Европейских директив - 2006/95/EC, 2004/108/EС и требованиям - ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей


Назначение

Детектор DORS 210 Compact предназначен для определения подлинности банкнот Российских рублей всех номиналов. В процессе проверки автоматически проверяется наличие и правильность расположения защитных инфракрасных, ультрафиолетовых, антистоксовских и магнитных меток, а также производится спектральный анализ краски и оптический контроль. Принятие решения о достоверности банкноты производится на основе интегральной оценки всех этих показателей, что позволяет кассиру (оператору) быстро проверить банкноты не обладая специальными знаниями по видам защиты банкнот от подделок


Особенности

  1. DORS 210 Compact - Надежный помощник при проверке банкнот, не требующий от Вас специальных знаний о защитных признаках. Сочетает в себе высокую скорость работы и надежность детекций, идеальное решение для предприятий розничной и оптовой торговли, офиса продаж, предприятий сферы услуг, операционных кассах кредитных организаций и т.д. (область применения)
  2. Разработан специально для проверки Российских рублей
  3. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор
  4. Высокий уровень контроля подлинности банкнот (высокая точность определения подлинности достигается благодаря новой инновационной системе комплексной проверки банкнот по нескольким видам детекции одновременно - антистокс-контроль (модуль интеллектуального антистокс-контроля - iAS), многодиапазонный CIS сканер высокого разрешения видимого и инфракрасного образов банкнот (сравнение совмещения элементов ИК и видимого образа в различных диапазонах спектра), ультрафиолетовая детекция, магнитная детекция, детекция цветового спектра, детекция оптической плотности, детекция размера банкнот, а так же контроль цепочки банкнот, сдвоенных, слипшихся, замятых, банкнот с большим отсутствующим фрагментом)
  5. Для работы с прибором от кассира не требуется специальных знаний в области полиграфической защиты банкнот и методов её контроля, выявлять подделки будет одинаково легко и работникам, не имеющим специальных знаний о проверке подлинности, и профессионалам, уже знакомым с автоматическими детекторами банкнот (с DORS 210 Compact могут работать даже низкоквалифицированные кассиры)
  6. Принимает банкноты в любом положении, купюра может подаваться любой стороной, кассиру не требуется помнить как правильно сориентировать банкноты, а так же специально подготавливать их (заранее готовить пачку или переворачивать ее в руках)
  7. Специальная направляющая для банкнот (ограничитель) избавляет от необходимости прижимать банкноту к бокам прибора
  8. Автоматически слистывает поданную в тракт купюру, кассиру не требуется нажимать какие-либо клавиши для начала проверки
  9. Детектор DORS 210 Compact адаптирован для кассовых зон с ограниченным рабочим пространством. При ограниченном рабочем месте кассира, для удобства работы, можно выбирать направления выдачи проверенной банкноты «от себя» или «к себе» (прямой и обратный режимы работы)
  10. Встроенная система автоматического определения номинала
  11. Функция суммирования
  12. Вывод результатов проверки на экран:
    • Номинал проверенной подлинной банкноты
    • Общая сумма проверенных подлинных банкнот
    • Количество и сумма подлинных банкнот по каждому номиналу
    • Сообщение об обнаружении сомнительной банкноты (ошибки)
  13. Отчет по проверенным банкнотам
  14. Высокая скорость проверки (до 100 банкнот в минуту) позволяет кассиру очень быстро обслужить клиента, при этом точно зная, что принятые банкноты подлинные, также позволит быстро подготовить небольшой объем денежной наличности к инкассации
  15. Звуковая и световая сигнализация. При прохождении подозрительной банкноты - загорается красный светодиод и раздается звуковой сигнал, при пересчете подлинных банкнот - DORS 210 Compact сигнализирует о подлинности зеленым свечением и одновременно с этим выводит на дисплей информацию о номинале банкноты и сумме всех просчитанных за смену купюр (детекция банкнот)
  16. Дисплей имеет широкий угол обзора, информация отображается яркими, крупными цифрами, благодаря чему с устройством легко и комфортно работать
  17. Для корректной работы детектор проводит самодиагностику при каждом включении
  18. Разъемный корпус на магнитных защелках предоставляет легкий доступ к рабочему тракту прибора для чистки датчиков от бумажной пыли и проведению технического обслуживания
  19. Возможность обновления программного обеспечения для адаптации под новые номиналы банкнот и типы фальшивок
  20. Простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности. С DORS 210 Compact легко и комфортно работать кассирам всех возрастных групп
  21. При необходимости, может быть оснащен аккумулятором (опция, не входит в комплект поставки), что позволит кассиру обслуживать клиентов повсеместно, а не только в кассовой зоне
  22. В комплект поставки входит блок питания с удлиненным кабелем, что позволит кассиру установить прибор в любом удобном месте рабочего стола
  23. Оснащен небольшими ножками из вспененного полиуретана, благодаря чему детектор хорошо держится даже на стекле и любых полированных поверхностях, что снижает возможность случайного падения
  24. Компактные размеры и современный эргономичный дизайн
  25. Высокий эксплуатационный ресурс, гарантированный брендом DORS Industries
  26. Соответствует стандартам CE, EAC
  27. Видео Автоматический детектор DORS 210 Compact, Интеллектуальный антистокс-контроль - iAS, DORS 210 Compact - Комплектация

Панель управления

На панели управления DORS 210 Compact находится дисплей и следующие функциональные клавиши-индикаторы:

  1. "ЗВУК/НАПРАВЛЕНИЕ" - включение/выключение звуковых сигналов, смена направления выдачи банкноты, индикация различных состояний детектора
  2. "ОТЧЁТ/СБРОС" - просмотр отчета по проверенным банкнотам, обнуление данных о проверенных банкнотах, индикация различных состояний детектора
  3. "ВКЛ/ВЫКЛ" - включение/выключение детектора, индикация различных состояний детектора

Дисплей детектора отображает следующую информацию:

  1. Код валюты в соответствии со стандартом IS04217
  2. Сумма проверенных банкнот
  3. Количество проверенных банкнот
  4. Направление выдачи банкнот (прямое и обратное)
  5. Звук (вкл/выкл)
  6. Индикатор работы аккумулятора и уровень его заряда (опция)
  7. Сообщения об ошибке

Светодиодная индикация

  1. Мигает синий индикатор - Идет процесс самодиагностики детектора
  2. Горит синий индикатор - Детектор включен и готов к работе
  3. Горит зеленый индикатор - Проверяемая банкнота подлинная
  4. Горит красный индикатор - Проверяемая банкнота признана подозрительной/поддельной

Виды контроля

Блок детекции подлинности DORS 210 Compact выполнен на уровне профессиональной банковской техники, детектор в автоматическом режиме самостоятельно проведет контроль и проверку банкноты по следующим признакам:

  1. Антистокс-контроль. В устройстве применена уникальная запатентованная инновационная технология - модуль iAS интеллектуального антистокс-контроля специальных защитных меток на банкнотах. Антистоксовские защитные метки имеются на всех модификациях банкнот Российских рублей, встречающихся в обороте (1998, 2001, 2004, 2010 и 2017 годов). На лицевой стороне банкноты, вблизи правого и левого нижних углов находится цифровое обозначение ее номинала. Это обозначение выполнено с использованием нейтрально-серой краски. Области, запечатанные такой серой краской, собственно, и являются антистоксовскими защитными метками. Название «антистоксовская» относится к люминесценции, физическому явлению, происходящему в частицах серой краски. Эта краска содержит специальное кристаллическое вещество, называемое антистоксовским люминофором, который обладает замечательным свойством - если его облучать мощным пучком инфракрасного излучения, он в ответ начинает светиться видимым светом. Ответный свет может быть красным, зеленым, синим или даже белым. Антистоксовские люминофоры являются веществами сложного состава и строения, обычно они содержат атомы трех или более редкоземельных элементов. Технологиями синтеза подобных веществ обладают очень немногие лаборатории, находящиеся под пристальным контролем правоохранительных органов. На данный момент, можно считать антистоксовскую защиту - самым актуальным признаком подлинности, который позволяет при относительно невысоких затратах на оборудование с интеллектуальным антистокс-контролем отсекать все существующие виды фальшивых банкнот Российских рублей
  2. Контроль видимого образа (CIS). Многодиапазонный CIS сканер высокого разрешения. Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом свете. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в видимом образе
  3. Контроль изображения в ИК спектре (CIS). Многодиапазонный CIS сканер высокого разрешения. Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в инфракрасном диапазоне спектра (800-1000 нм). Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
  4. Ультрафиолетовый контроль. Несколько ультрафиолетовых датчиков, работающих как на просвет, так и на отражение, обеспечивают проверку фонового свечения банкнотной бумаги в УФ спектре. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
  5. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты. Магнитные датчики оптимизированы для проверки магнитных меток Российских рублей
  6. Спектральный анализ краски. Детекция цветового спектра (RGB). При изготовлении банкнот также применяют специальные краски. Датчик спектрального анализа краски, позволяет безошибочно определять параметры соотношения цветовой гаммы банкноты
  7. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
  8. Геометрический контроль. Контроль геометрических размеров банкнот по длине и ширине
  9. Детекция целостности. Контроль банкнот с большим отсутствующем фрагментом
  10. Детекция сдвоенности

DORS 210 Compact - Гарантированная защита кассиров от мошенников!


Работа с детектором

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Включение

При помощи прилагаемого сетевого адаптера подключите детектор к электрической сети (100-240 В ~ 50/60 Гц). Включите прибор, нажав и удерживая клавишу "ВКЛ/ВЫКЛ" в течение одной секунды. После включения начнется процесс самодиагностики, об этом свидетельствует мигание индикатора синего цвета. После окончания самодиагностики раздается звуковой сигнал (при включенной опции "Звуковые сигналы") и включается индикатор синегоцвета, индикатор суммы и количества банкнот отобразится как «0». Прибор готов к проверке банкнот в последних сохраненных пользователем настройках. При первом включении детектор готов к проверке в следующих заводских настройках:


Детекция банкнот

Проверка подлинности банкнот в DORS 210 Compact осуществляется следующим образом - поместите банкноту в приёмный лоток, прижимая ее к левому краю лотка, и подавайте её внутрь прибора до захватывающих роликов. Детектор подхватит банкноту, произведет цикл сканирования и проверку подлинности

  • Если в ходе проверки банкнота распознается как подлинная, включится зеленый индикатор, на дисплее отобразятся номинал и количество проверенных банкнот данного номинала. Купюра выходит из детектора в соответствии с выбранным направлением выдачи (вперед или назад). Спустя 5 секунд после последней проверки на дисплей будет выведена информация о количестве и сумме проверенных банкнот
  • Если банкнота будет признана "подозрительной", то она вернется в приемный лоток, включится красный индикатор и детектор издаст звуковой сигнал (при включенной опции "Звуковые сигналы")

Внимание! Ошибки могут возникать при проверке подлинных мятых, ветхих, грязных, стираных, рваных, заклеенных, потерявших цвет банкнот, а также если банкнота подверглась воздействию агрессивной среды, или на банкноте имеются посторонние надписи


Отчет по проверенным банкнотам

Для просмотра количества проверенных банкнот по каждому номиналу необходимо нажать клавишу "ОТЧЁТ/СБРОС". На дисплее отобразится информация о номинале и количестве проверенных банкнот данного номинала. Для перехода к следующему номиналу повторно нажмите клавишу "ОТЧЁТ/СБРОС". При достижении конца отчета на дисплее отобразятся количество и сумма всех проверенных банкнот

Сброс статистики проверенных банкнот осуществляется длительным нажатием клавиши - "ОТЧЁТ/СБРОС"


Работа прибора от встроенного аккумулятора (опция)

При работе от сетевого адаптера производится заряд встроенного аккумулятора (опция, не входит в комплект поставки). В процессе зарядки, на дисплее, происходит последовательное включение сегментов индикатора аккумулятора. Количество мигающих сегментов отображает актуальный уровень заряда аккумулятора (мигают все 4 сегмента - аккумулятор глубоко разряжен, все сегменты включены - процесс зарядки аккумулятора завершен)

По мере разряда количество включенных сегментов будет уменьшаться. При полном разряде начнет мигать значок аккумулятора, на дисплей будет выведено время в секундах до выключения прибора. Процесс проверки банкнот будет приостановлен. Для возобновления полной функциональности детектора подключите его к электрической сети при помощи сетевого адаптера



Управление настройками

Для управления настройками детектора предназначена клавиша "ЗВУК/НАПРАВЛЕНИЕ". В DORS 210 Compact доступны следующие настройки:

  1. Звуковая индикация - включение/выключение звука. Для включения/отключения звука нажмите клавишу "ЗВУК/НАПРАВЛЕНИЕ" и удерживайте ее в течение 1 секунды, отображение на дисплее соответствующей пиктограммы ("Динамик") обозначает, что звук включен, если пиктограммы нет, то отключен. Примечание: Звуковая индикация, сопровождающая возврат подозрительной банкноты в режиме выдачи банкнот "Назад", не отключается!
  2. Направление выдачи - направление выдачи банкнот, признанных подлинными. При кратковременном нажатии на клавишу "ЗВУК/НАПРАВЛЕНИЕ" направление выдачи сменится на противоположное
    • Прямой режим (Вперед) - проверенная банкнота выводится вперед через щель для вывода банкнот, расположенную в задней части прибора. При активации прямого режима, на дисплее загорится соответствующий индикатор - "▲"
    • Обратный режим (Назад) - проверенная банкнота возвращается обратно через слот подачи банкнот. Данный режим удобен для работы в ограниченном пространстве. При активации данного режима, на дисплее загорится соответствующий индикатор - "▼"

Выключение

По окончании работы - нажатием и длительным удержанием (более одной секунды) клавиши "ВКЛ/ВЫКЛ" выключите детектор и отключите сетевой адаптер от сети. При следующем включении в детекторе будут установлены те же настройки (наличие звуковых сигналов, направление выдачи банкноты), при которых он был выключен


Обновление ПО

Эффективная работа DORS 210 Compact зависит от оперативного обновления программного обеспечения (ПО). С каждой новой версией в ПО добавляются новые возможности, устраняются недочеты, обновляется база данных Российских рублей. Обновить ПО можно двумя способами:

  1. Обратившись в наш Сервисный центр (+7 (495) 472-57-31, sale@vcdomos.ru)
  2. Самостоятельно, путем подключения через сеть Интернет к серверу, содержащему модули обновления (требуется дополнительное оборудование, опция не входит в комплект поставки)

Удаленное обновление ПО

Система удаленного обновления программного обеспечения (прошивки) DORS 210 Compact состоит из следующих программных продуктов:

  • Web-приложение удаленного обновления прошивок устройств валидации банкнот «RUFServer»
  • Компонент взаимодействия с устройством по протоколу DSLIP с web-страницы «AXDslip»
  • Клиентское приложение удаленного обновления прошивок устройств валидации банкнот «BVSUpdate»

Данная система предназначена для удаленного обновления программного обеспечения, прошивок детектора и баз данных, содержащих данные о принимаемых банкнотах. В результате, у пользователя всегда имеется версия приложения и прошивок с последними изменениями, а также актуальные данные, необходимые для распознавания новых поддельных банкнот, денежных знаков новых модификаций. Все это достигается путем подключения через сеть Интернет к серверу, содержащему модули обновления

Для выполнения процедуры обновления ПО необходимы:

  1. Персональный компьютер (ПК) с установленной ОС Windows не ниже ХР, с подключением к Интернету и установленной программой BVS Updates
  2. Специальный программатор
  3. Кабель USB (тип А-В «miniUSB»)
  4. Патч-корд САТ5Е UTP

Установка клиентского приложения BVS Updates

Скачайте и установите приложение BVSUpdate. Архив с приложением доступен для скачивания по ссылке: http://dors.com/service/download/. Запустите исполняемый файл SetupBVS_Update.exe и следуйте указаниям мастера установки

Внимание! Рекомендуется использовать новые версии BVSUpdate для обновления прошивки DORS 210 Compact. При использовании старой, неподдерживаемой версии BVS Update будет выведено сообщение об ошибке 415 и 490. При появлении ошибок 415 или 490 необходимо установить актуальную версию BVSUpdate

Порядок обновления ПО

  1. Кабель USB одним концом подключите к ПК, другим - к разъему USB программатора
  2. Подключите патч-корд САТ5Е UTP к разъему Х2 программатора, другим - к разъему для подключения внешних устройств детектора
  3. Подключите устройство к сети с помощью сетевого адаптера
  4. Нажатием левой клавиши мыши запустите программу BVS Updates, в области уведомлений появится иконка с логотипом «D», щелкните по ней левой клавишей мыши
    • Весь функционал механизма обновления прошивок доступен через основное окно приложения
    • В верхней части окна расположено главное информационное поле приложения, в которое выводятся сообщения о состоянии устройств и результатах выполнения операций. Ниже выводятся дата и время последней проверки обновления и дата и время следующей запланированной проверки. В средней части окна находится таблица, отражающая информацию о зарегистрированных устройствах, а именно:
      • Модель - модель устройства. Поле заполняется автоматически при подключении устройства
      • Имя прибора - наименование устройства. При подключении устройства в поле будет записан уникальный идентификационный номер (УИН) устройства
      • Подключено - статус подключения. «Да» обозначает, что данное устройство подключено, «Нет» - не подключено
      • Обновление - доступность обновления прошивки для данного устройства. Проверка доступности обновлений осуществляется в соответствии с настройками
    • Внимание! В качестве аутентификационных данных используется - Модель устройства, Уникальный Идентификационный Номер и Серийный номер устройства. При несоответствии любого из перечисленных номеров зарегистрированным на сервере, функционал обновления будет недоступен
    • Если для устройства доступно обновление прошивок, в главном информационном поле приложения будет выведено соответствующее сообщение, а также в таблице будет заполнено поле столбца Обновление (Для обновления информации нажмите кнопку Обновить (рядом с кнопкой "Настройки")
    • Левой клавишей мыши выберите подключенный детектор и нажмите кнопку Обновить прошивку устройства
    • После нажатия на кнопку Обновить прошивку устройства начинается процесс обновления. В строке соответствующего устройства в поле Обновление появляется строка процесса обновления, а в заголовке выводится сообщение о необходимости дождаться завершения процесса обновления
    • Внимание! Не отключайте DORS 210 Compact от USB-порта и не отключайте кабель подключения к сети во время выполнения обновления. Это может привести к выходу устройства из строя и невозможности загрузки новых обновлений в условиях вне сервисного центра
    • Если процесс обновления завершился корректно, то в информационном поле будет выведено соответствующее сообщение - Загрузка обновления успешно завершилась
    • Закройте программу «BVS Updates», нажав левой клавишей мыши на крестик в верхнем правом углу программы
  5. Отключите программатор от детектора
  6. Включите DORS 210 Compact, удерживая кнопку «ВКЛ/ВЫКЛ» в течение одной секунды. Дождитесь окончания процесса самотестирования - прибор готов к работе

Устранение неисправностей

В случае возникновения ошибки, DORS 210 Compact автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах), и на дисплее появляется соответствующее сообщение


Сообщения об ошибках, появляющиеся при самотестировании DORS 210 Compact

  • «Err Code» (одновременное мигание красного и синего индикаторов) - Программная ошибка инициализации детектора (Параметр Code может принимать различные значения, зависит от типа ошибки)
  • «Err 1» (одновременное мигание красного и зеленого индикаторов) - Ошибка привода (Застопоривание механизма детектора. Выход из строя двигателя или драйвера двигателя. Выход из строя или загрязнение импульсного датчика)
    • Выключите устройство
    • Откройте верхнюю крышку
    • Протрите световод, сканер, датчик приемного лотка сухой безворсовой салфеткой, удалите из тракта посторонние предметы
    • Плотно закройте крышку и включите детектор
    • Если сообщение о неисправности появилось повторно, обратитесь в авторизованный сервисный центр
  • «Err 2», «Err 3», «Err 5» (одновременное мигание красного и зеленого индикаторов) - Ошибки сканера (Загрязнение окна сканера. Загрязнение поверхности световода. Выход из строя одного из светодиодов подсветки. Сильная засветка зоны сканирования внешним источником света. Неплотное закрытие крышки детектора)
    • Выключите устройство
    • Откройте верхнюю крышку
    • Протрите световод, сканер, датчик приемного лотка сухой безворсовой салфеткой, удалите из тракта посторонние предметы
    • Плотно закройте крышку и включите детектор
    • Если сообщение о неисправности появилось повторно, обратитесь в авторизованный сервисный центр
  • «Err 4» (одновременное мигание красного и зеленого индикаторов) - Ошибка датчика приемного лотка (Загрязнение окон датчика приемного лотка. Выход из строя светодиода датчика приемного лотка. Сильная засветка датчика внешним источником света)
    • Выключите устройство
    • Откройте верхнюю крышку
    • Протрите световод, сканер, датчик приемного лотка сухой безворсовой салфеткой, удалите из тракта посторонние предметы
    • Плотно закройте крышку и включите детектор
    • Если сообщение о неисправности появилось повторно, обратитесь в авторизованный сервисный центр
  • В поле «Валюта» попеременное отображение сообщений «NON», «CAL» (мигание красного индикатора каждые три секунды, синий индикатор включен) - В процессе работы произошел сброс заводских значений калибровки детектора
    • При наличии данного сообщения допускается дальнейшая работа с прибором, однако возможна повышенная отбраковка банкнот
    • Сообщение пропадет при начале цикла сканирования или при длительном нажатии клавиши "ОТЧЕТ/СБРОС"
    • Для отключения данного сообщения и снижения уровня отбраковки банкнот обратитесь в авторизованный сервисный центр

Сообщения, появляющиеся во время работы DORS 210 Compact

  • Поля номинала и количества проверенных банкнот данного номинала пусты (включены красный и синий индикаторы) - Банкнота не относится к валюте (или эмиссиям), поддерживаемой текущей версией базы банкнот в детекторе. Банкнота сильно изношена или повреждена. Банкнота является «подозрительной». Недопустимо большая длина банкноты. Истекло время, отведенное на сканирование банкноты (банкнота задержана в приемном лотке)
    • Произведите повторную проверку банкноты
    • Если сообщение появляется снова, то проверьте банкноту другими способами
  • Номинал и количество проверенных банкнот данного номинала (банкнота распознана). Поля номинала и количества проверенных банкнот данного номинала пусты («подозрительная» банкнота) (мигание красного индикатора, синий индикатор включен) - Заклинивание банкноты в процессе сканирования вследствие особенностей купюры, загрязнения транспортировочных роликов или повреждения элементов тракта детектора
    • Откройте верхнюю крышку, извлеките из тракта застрявшую банкноту
    • Закройте верхнюю крышку
    • Если банкнота застряла в съемном лотке, отключите прибор, снимите лоток и извлеките банкноту
    • Установите лоток на место и включите детектор
  • Без изменений (мигание синего индикатора) - Неплотное закрытие крышки детектора. Загрязнение окна сканера. Загрязнение поверхности световода
    • Выключите устройство
    • Откройте верхнюю крышку
    • Протрите световод и сканер сухой безворсовой салфеткой и удалите из сканера посторонние предметы
    • Плотно закройте крышку и включите детектор
    • Если сообщение о неисправности появилось повторно, обратитесь в авторизованный сервисный центр
  • Мигание пустого значка аккумулятора, отсчет времени в секундах до выключения прибора - Низкий заряд аккумулятора
    • Необходимо подключить прибор к электрической сети при помощи сетевого адаптера

Возможные неисправности и способы их устранения

  • Детектор не включается (при питании от сетевого адаптера)
    • Проверьте, что кабель адаптера подключен к соответствующему разъему прибора, а адаптер подключен к электрической сети
    • Если эти условия выполнены, но устройство не включается, обратитесь в авторизованный сервисный центр
  • Детектор не включается (при питании от встроенного аккумулятора) Низкий заряд аккумулятора
    • Подключите сетевой адаптер к прибору, включите адаптер в сеть
  • При подаче банкноты в приемный лоток цикл сканирования не начинается
    • Выровняйте банкноту по левому краю приемного лотка
    • Если банкнота имеет загнутый уголок, переверните ее, и подайте в приемный лоток таким образом, чтобы был перекрыт датчик старта
    • Если эти условия выполнены, но цикл сканирования не начинается, обратитесь в авторизованный сервисный центр
  • На индикаторах или дисплее появилось сообщение, не описанное выше

  • При возникновении неполадок с DORS 210 Compact, устранить которые не представляется возможным, свяжитесь со службой технической поддержки нашей Компании (+7 (495) 472-57-31, sale@vcdomos.ru)


    Техническое обслуживание

    Регулярное техническое обслуживание авторизованным сервисным центром является обязательным условием продолжительной и качественной работы оборудования. Не соблюдение периодичности технического обслуживания является нарушением правил эксплуатации оборудования, что в свою очередь является основанием для отказа в гарантийных обязательствах компанией поставщика

    Пользователи, которые нарушают правила технического обслуживания, периодически сталкиваются с такими проблемами как:

    • Ошибки счета
    • Пропуск поддельных банкнот
    • Ложная отбраковка оригинальных банкнот
    • Замятие и разрыв банкнот
    • Преждевременный износ механизмов из-за скопления пыли и грязи

    Для обеспечения безаварийной работы DORS 210 Compact, требуется проведение следующих видов технического обслуживания:

    1. Ежедневное обслуживание
    2. Плановое обслуживание

    Ежедневное обслуживание. Ежедневное обслуживание пользователь проводит самостоятельно, так как для этого не требуется специального инструмента или дополнительных знаний и навыков. Для проведения ежедневного технического обслуживания необходимо иметь кисть и мягкую ткань без ворса. Откройте верхнюю крышку детектора и очистите сухой кистью и кусочком ткани верхние и нижние транспортные ролики, тракт, световод, сканер и другие датчики, указанные в "Руководстве пользователя" (входит в комплект поставки). Выключайте детектор, если он не используется. Протирайте внешние части устройства сухой чистой безворсовой салфеткой

    Плановое обслуживание. Профилактическое (плановое) техническое обслуживание, требующее частичной разборки DORS 210 Compact сервис-инженером, рекомендуется проводить каждые 60-90 дней, при интенсивном использовании - каждые 30 дней. Плановое обслуживание проводится квалифицированными инженерами имеющими авторизацию от компании поставщика. При проведении планового технического обслуживания после чистки оборудования проводятся дополнительные работы по настройке механизма прибора и датчиков детекции, при необходимости проводится замена расходных материалов. Выполняется полный комплекс работ в соответствии с сервисной документацией "DORS 210 Compact Service Manual"


    Внимание! Запрещается предоставлять доступ к детектору для проведения планового технического обслуживания лицам, не имеющим авторизацию компании поставщика, так как это может привести к порче оборудования и как следствие лишению гарантийного обслуживания

    Внимание! Работы, которые проводятся при плановом техническом обслуживании не входят в гарантийные обязательства, и оплачиваются по тарифу сервисного центра

    Внимание! После проведения сервисным инженером работ по техническому обслуживанию, требуйте "АКТ выполненных работ" с печатью и подписью исполнителя, так как этот документ подтверждает, что в оборудовании проводились плановые работы

    Внимание! Ежемесячное обслуживание DORS 210 Compact должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

    Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

    Пожалуйста, не проводите работы по плановому (ежемесячному) техническому обслуживанию самостоятельно!


    Меры предосторожности

    Для обеспечения долговечной и надежной работы DORS 210 Compact, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

    1. Детектор необходимо устанавливать на ровную горизонтальную поверхность
    2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
    3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
    4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
    5. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
    6. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
    7. Не допускайте попадания металлических предметов внутрь прибора
    8. Используйте для подключения DORS 210 Compact к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
    9. Запрещается прикасаться к деталям внутри прибора, если он не отключен от сети
    10. При завершении работы выключайте детектор
    11. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
    12. Не модифицируйте DORS 210 Compact и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства
    13. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации DORS 210! Compact

    Комплектация

    1. Автоматический детектор DORS 210 Compact
    2. Ограничитель
    3. Съемный лоток
    4. Сетевой адаптер
    5. Руководство по эксплуатации
    6. Гарантийный талон
    7. Опционально:
      • Разъём mini-USB для подключения к ПК
      • Программатор (для самостоятельного обновления ПО)
      • Кабель USB (тип А-В «miniUSB»)
      • Патч-корд САТ5Е UTP
      • Автомобильный адаптер
      • Перезаряжаемая литиевая батарея
      • Чистящие салфетки Cardclene Cash ACCC100 (простые индивидуально упакованные пропитанные салфетки для купюроприемников, пропитаны негорючим чистящим раствором Headclene, удовлетворяют всем международным требованиям - идеальное решение для очистки детекторов DORS)

    Применение

    1. Предприятия розничной и оптовой торговли (магазины любых типов, интернет-магазины)
    2. Торговля на выезде
    3. Офисы продаж
    4. Операционные кассы кредитных организаций
    5. Предприятия сферы услуг (салон красоты, автосервис, мастерская мелкого ремонта и т.п.)
    6. Службы доставки
    7. АЗС
    8. Автосалоны
    9. Транспорт
    10. Рестораны
    11. Кафе
    12. Уличный фастфуд
    13. Отели
    14. Билетные кассы



    Производитель
    DORS
    Модель
    210 Compact
    Тип детектора
    Автоматический
    Проверяемая валюта
    RUB
    Количество проверяемых валют
    1
    Рекомендован ЦБ РФ
    Да
    Соответствует требованиям ЦБ РФ
    Да
    Скорость прохождения банкноты, секунд
    0.6
    Скорость проверки, банкнот в минуту
    60-100
    Позиционирование банкноты
    Короткой стороной вперед по левому краю прибора
    Ориентация банкноты
    В любой ориентации
    Направление выдачи банкнот
    «от себя» или «к себе»
    Автоматическое определение номинала
    Да
    Режим суммирования по номиналам
    Да
    Модуль интеллектуального антистокс-контроля - iAS
    Да
    Многодиапазонный CIS-сканер
    Да
    Одновременный контроль нескольких степеней защиты
    Да
    Инфракрасный контроль
    Да (CIS)
    Антистокс-контроль
    Да (модуль-iAS)
    Контроль оптической плотности
    Да
    Контроль видимого образа
    Да (CIS)
    Ультрафиолетовый контроль
    Да
    Магнитный контроль
    Да
    Геометрический контроль
    Да
    Спектральный анализ краски
    Да
    Контроль сдвоенности
    Да
    Контроль цепочки банкнот
    Да
    Контроль целостности
    Да
    Контроль банкнот с большим отсутствующем фрагментом
    Да
    Режимы работы
    Проверка, Пересчет, Суммирование, Отчет по просчитанным банкнотам
    Дисплей, диагональ (дюймы)
    LCD (монохромный жидкокристаллический с подсветкой)
    Управление
    3 функциональные клавиши
    Русскоязычный интерфейс меню
    Да
    Отображение на дисплее всех производимых действий детектора
    Да
    Световая индикация
    Да
    Звуковая индикация
    Да
    Звуковой сигнал при обнаружении сомнительной банкноты
    Да
    Режимы включение/отключение звуковых подтверждений
    Да
    Подключение к ПК
    Да (через программатор), опционально - разъём mini-USB
    Обновление ПО
    Да (через программатор)
    Удаленное обновление ПО
    Да (путем подключения через сеть Интернет к серверу, содержащему модули обновления)
    Автотестирование при старте
    Да (самодиагностика)
    Легкий доступ к рабочему тракту для чистки датчиков
    Да
    Импульсный блок питания
    Да
    Относительная влажность, %
    40-80
    Температура, °С
    +10...+35
    Атмосферное давление, кПа (мм рт. ст.)
    84-107 (630-800)
    Встроенный аккумулятор
    Опция
    Питание от аккумулятора
    Опция
    Тип аккумулятора
    Опция (литиевая батарея)
    Потребляемый ток, А
    0.25
    Питание, В/Гц
    100-240/50-60
    Источник питания
    Сетевой адаптер
    Габаритные размеры (ШхГхВ), мм
    115x112x60
    Материал
    Пластик
    Масса, кг
    0.4
    Гарантия производителя
    1 год
    Производство
    Китай

    Рекомендуемые товары:

    В наличии
    8 000 руб.
    Сравнить В сравнении
    В наличии
    8 799 руб.
    Сравнить В сравнении
    В наличии
    9 915 руб.
    Сравнить В сравнении
    В наличии
    5 532 руб.
    Сравнить В сравнении
    В наличии
    9 890 руб.
    Сравнить В сравнении
