Mbox AMD-50AS с АКБ - Автоматический детектор

Mbox AMD-50AS с АКБ

Mbox AMD-50AS с АКБ - Автоматический детектор банкнот. Проверяет подлинность Российских рублей всех номиналов. Контроль подлинности осуществляется по нескольким защитным признакам одновременно, включая антистокс-контроль. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор. Не требует специальных навыков у пользователя. Принимает банкноты в любом положении. Автоматическое определение номинала и функция суммирования. Режим экономии энергии. Высокая скорость работы - до 100 банкнот в минуту. Разъёмный корпус. Компактные размеры. Прост в эксплуатации. Оснащён аккумулятором, что позволяет обслуживать клиентов повсеместно, без привязки к электросети

Соответствует требованиям норм безопасности - ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитной совместимости технических средств»

Назначение

Детектор Mbox AMD-50AS с АКБ предназначен для определения подлинности банкнот Российских рублей всех номиналов. В процессе проверки автоматически проверяется наличие и правильность расположения защитных инфракрасных, ультрафиолетовых, антистоксовских и магнитных меток, а также производится спектральный анализ краски. Принятие решения о достоверности банкноты производится на основе интегральной оценки всех этих показателей, что позволяет кассиру (оператору) быстро проверить банкноты, не обладая специальными знаниями по видам защиты банкнот от подделок

Особенности

1. Mbox AMD-50AS с АКБ - Надёжный помощник при проверке банкнот, не требующий от Вас специальных знаний о защитных признаках. Сочетает в себе высокую скорость работы и надёжность детекций. Отличное сочетание цена/качество
2. Разработан специально для проверки Российских рублей. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор
3. Встроенная система автоматического определения номинала и функция суммирования
4. Высокий уровень контроля подлинности банкнот (комплексный анализ по 7-и видам контроля). В детекторе используются датчики с системой автоматической калибровки. Настройка чувствительности датчиков контроля подлинности. Диапазон настройки 0–9: 0 означает отключение, 9 указывает наивысшую чувствительность и жёсткую детекцию (по умолчанию уровень чувствительности датчиков - 5)
5. Для работы с прибором от кассира не требуется специальных знаний в области полиграфической защиты банкнот и методов её контроля, выявлять подделки будет одинаково легко и работникам, не имеющим специальных знаний о проверке подлинности, и профессионалам, уже знакомым с автоматическими и просмотровыми детекторами банкнот. С Mbox AMD-50AS с АКБ могут работать даже низкоквалифицированные кассиры!
6. Принимает банкноты в любом положении, купюра может подаваться любой стороной, кассиру не требуется помнить, как правильно сориентировать банкноты, а также специально подготавливать их (заранее готовить пачку или переворачивать её в руках). Можно выбирать направления выдачи проверенной банкноты «от себя» или «к себе» (прямой и обратный режимы работы)
7. Автоматически слистывает поданную в тракт купюру, кассиру не требуется нажимать какие-либо клавиши для начала проверки

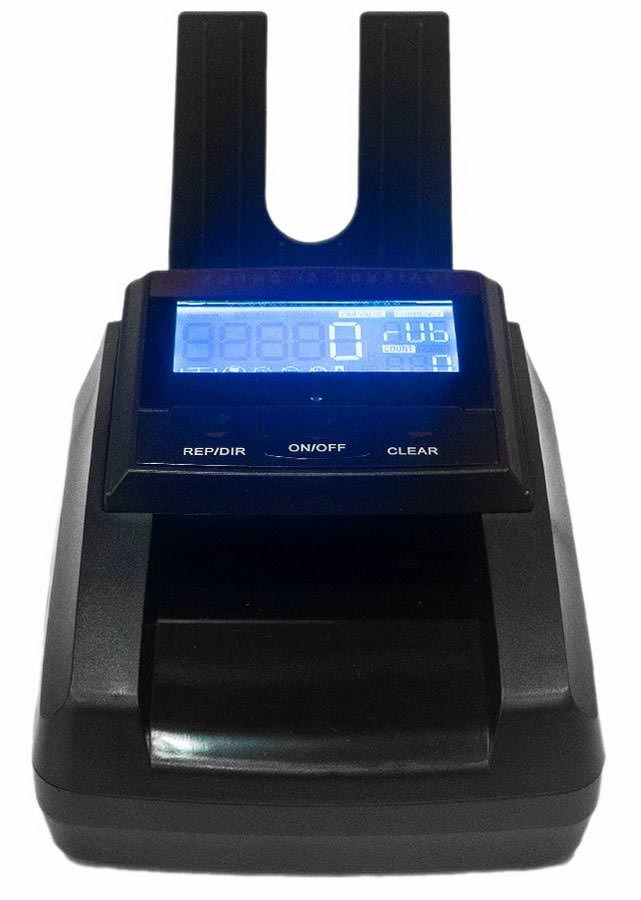

8. ЖК-дисплей отображает сумму и количество проверенных банкнот, а также можно просмотреть общее количество и сумму каждого номинала
9. Высокая скорость работы (до 100 банкнот в минуту) позволяет кассиру очень быстро обслужить клиента, при этом точно зная, что принятые банкноты подлинные, также позволит быстро подготовить небольшой объём денежной наличности к инкассации
10. Для корректной работы Mbox AMD-50AS с АКБ проводит самодиагностику при каждом включении
11. Режим экономии энергии - если детектор не используется в течении определённого времени, то он может автоматически выключиться (функция «автовыключение»)
12. Улучшенная эргономика, простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности. С Mbox AMD-50AS с АКБ легко и комфортно работать кассирам всех возрастных групп!
13. Оснащен аккумулятором (входит в комплект поставки), что позволит кассиру обслуживать клиентов повсеместно, а не только в кассовой зоне (Mbox AMD-50AS без АКБ)
14. Разъёмный корпус предоставляет легкий доступ к рабочему тракту прибора для чистки датчиков от бумажной пыли и проведению технического обслуживания
15. Возможность обновления программного обеспечения через порт USB для адаптации под новые номиналы банкнот и типы фальшивок. Эффективная работа Mbox AMD-50AS с АКБ зависит от оперативного обновления программного обеспечения! Параллельно с выходом в обращение новых типов и модификаций банкнот, разрабатывается и новое программное обеспечение для детектора. Установить его можно обратившись в наш Сервисный центр, +7 (495) 472-57-31, sale@vcdomos.ru

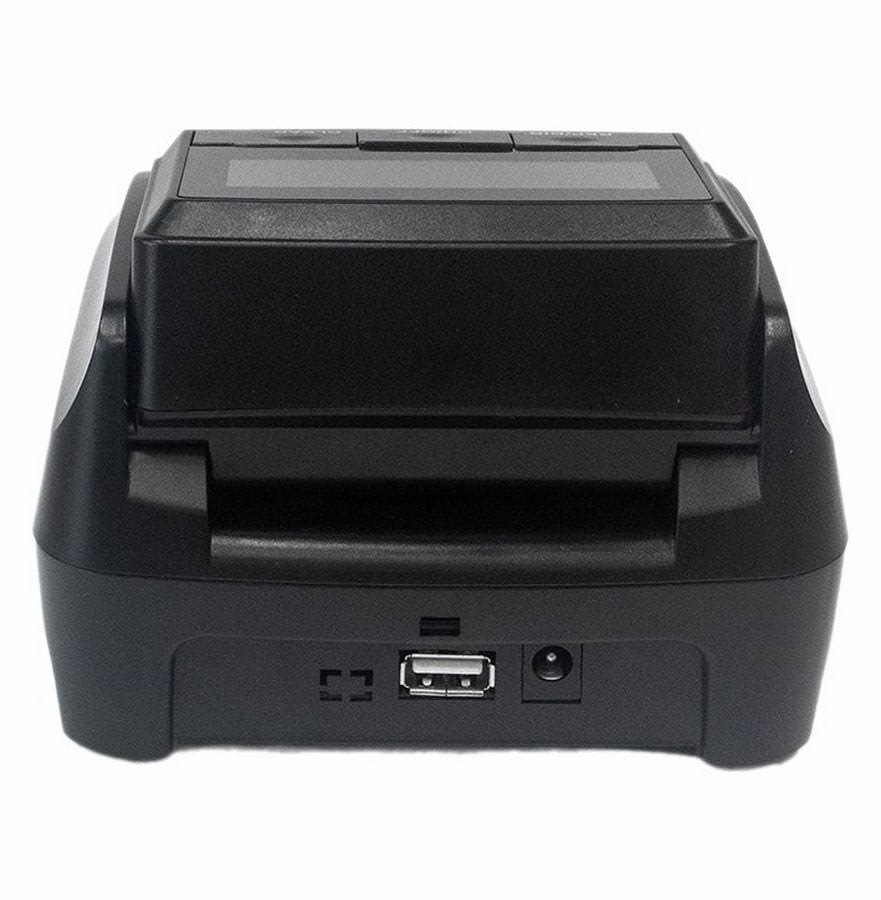

16. Разъёмы для внешнего подключения - USB Type A (для обновления ПО и сбора данных), опционально - mini-USB
17. Оснащен небольшими ножками из вспененного полиуретана, благодаря чему детектор хорошо держится даже на стекле и любых полированных поверхностях, что снижает возможность случайного падения
18. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии, обращайтесь к нашим специалистам за подробной консультацией
19. Компактные размеры и современный эргономичный дизайн
20. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Огромный выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Работа с детектором

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Включение/Выключение. При помощи сетевого адаптера подключите детектор к электрической сети или установите аккумулятор. Для включения/выключения используйте кнопку «ВКЛ/ВЫКЛ» на передней панели прибора (клавиша «ВКЛ/ВЫКЛ» - короткое нажатие включает прибор, долгое нажатие - выключение детектора). Нажмите кнопку «ВКЛ/ВЫКЛ», чтобы включить устройство. При включении Mbox AMD-50AS с АКБ проводит самотестирование в течение нескольких секунд, на дисплее отобразится версия ПО и информация о тесте. Затем детектор перейдёт в рабочий режим. Устройство автоматически выключается через 5 минут простоя, либо нажатием и удержанием кнопки «ВКЛ/ВЫКЛ» до выключения прибора

Установка направления выдачи проверенной банкноты. Для удобства работы, можно выбирать направления выдачи проверенной банкноты «от себя» или «к себе» (прямой и обратный режимы работы). Нажмите и удерживайте кнопку «REP/DIR», чтобы изменить направление приёма банкнот, по умолчанию направление вперёд, подлинные банкноты вылетают вперёд («от себя»), подозрительные банкноты возвращаются назад («к себе»). Длительное нажатие «REP/DIR» изменяет направление возврата подлинных банкнот, они тоже возвращаются назад («к себе»)

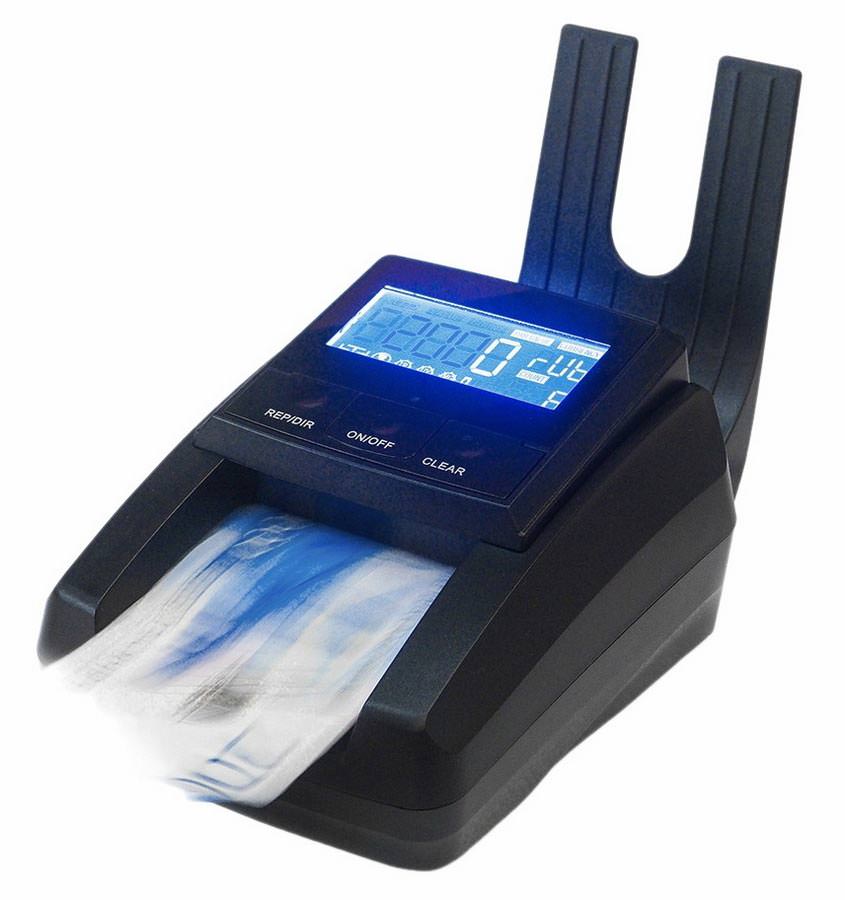

Проверка подлинности банкнот. Для проверки подлинности поместите купюру в слот для приёма банкнот. Ориентация банкноты - произвольная (при подаче нет необходимости учитывать их сторону и ориентацию). Банкнота должна быть ровная, без загибов, мятые и загнутые банкноты могут застрять в устройстве, недопустима подача банкнот под углом (подготовка банкнот). После подачи банкноты Mbox AMD-50AS с АКБ самостоятельно автоматически выполняет проверку. Если была подана подлинная банкнота - Вы услышите один звуковой сигнал и индикатор загорится синим цветом, а на дисплее отобразится номинал банкноты. Если была подана подозрительная банкнота - три раза прозвучит звуковой сигнал, индикатор загорится красным цветом, а на дисплее появится сообщение об ошибке. Проверьте подозрительную банкноту ещё два-три раза повторив вышеописанные действия. Если детектор повторно выводит сообщение о подозрительной купюре, проверьте её с помощью просмотрового детектора или обратитесь к специалистам которые обладают специальными знаниями в области полиграфической защиты банкнот и методов её контроля. Другие возможные причины ложного срабатывания детектора (подлинные банкноты определяются как подозрительные)

Индикатор батареи. Индикатор (пиктограмма) батареи расположен в верхнем левом углу и имеет следующие статусы:

• Пиктограмма батареи не подсвечена - Батареи нет
• Пиктограмма батареи мигает - Батарея заряжается
• Пиктограмма батареи всё время светится - Батарея полностью заряжена
• Рамка пиктограммы мигает - Зарядите батарею

Когда аккумулятор почти разряжен, зарядите его как можно скорее, в противном случае аккумулятор выйдет из строя раньше положенного срока. Аккумулятор следует заряжать каждые 2 месяца вне зависимости работаете вы с детектором или нет

Виды контроля

Блок контроля подлинности Mbox AMD-50AS с АКБ выполнен на высоком уровне, детектор в автоматическом режиме самостоятельно проведёт контроль и проверку банкноты по следующим признакам:

1. Антистокс-контроль. На лицевой стороне банкноты, вблизи правого и левого нижних углов находится цифровое обозначение её номинала. Это обозначение выполнено с использованием нейтрально-серой краски. Области, запечатанные такой серой краской, собственно, и являются антистоксовскими защитными метками. Название «антистоксовская» относится к люминесценции, физическому явлению, происходящему в частицах серой краски. Эта краска содержит специальное кристаллическое вещество, называемое антистоксовским люминофором, который обладает замечательным свойством - если его облучать мощным пучком инфракрасного излучения, он в ответ начинает светиться видимым светом. Ответный свет может быть красным, зелёным, синим или даже белым. Антистоксовские люминофоры являются веществами сложного состава и строения, обычно они содержат атомы трех или более редкоземельных элементов. Технологиями синтеза подобных веществ обладают очень немногие лаборатории, находящиеся под пристальным контролем правоохранительных органов. На данный момент, можно считать антистоксовскую защиту - самым актуальным признаком подлинности, который позволяет при относительно невысоких затратах на оборудование с антистокс-контролем, отсекать все существующие виды фальшивых банкнот Российских рублей
2. Инфракрасный контроль (на просвет и отражение). Проверка банкноты в инфракрасном диапазоне спектра (800-1000нм). Проверка данного машиночитаемого признака позволяет качественно контролировать наличие, правильность расположения, способ печати и качество исполнения фрагментов изображений, нанесённых ИК-метамерными красками
3. Ультрафиолетовый контроль. Определение наличия люминесценции отдельных меток, волокон, фрагментов и рисунков, а также контроль фонового свечения банкнотной бумаги в УФ-спектре. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ-излучения
4. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты. Магнитные датчики оптимизированы для проверки магнитных меток Российских рублей
5. Спектральный анализ краски. Контроль цветового спектра (RGB). При изготовлении банкнот также применяют специальные краски. Датчик спектрального анализа краски, позволяет безошибочно определять параметры соотношения цветовой гаммы банкноты
6. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
7. Геометрический контроль. Контроль геометрических размеров банкнот по длине и ширине

Детектор Mbox AMD-50AS с АКБ - Хорошая и надёжная защита кассиров от мошенников!

Устранение неисправностей

В случае возникновения ошибки, Mbox AMD-50AS с АКБ автоматически прекращает работу, подаёт звуковой сигнал и на дисплее появляется соответствующее сообщение. По этому сообщению, определите причину возникновения неполадки и выполните приведённые ниже указания для устранения ошибки. Детектор не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, свяжитесь с нашей службой поддержки клиентов и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства! Разбирать Mbox AMD-50AS с АКБ строго запрещено для всех, кроме специально подготовленных и сертифицированных технических специалистов авторизованного сервисного центра. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала

Ложное срабатывание детектора (подлинные банкноты определяются как подозрительные). На банкнотах, при их использовании, появляются изъяны (изношенность, потеря цвета, надписи и рисунки, заломы, разрывы и т.д.). Это может приводить к ложному срабатыванию устройства и определению банкноты, как подозрительной (подготовка банкнот). Если Mbox AMD-50AS с АКБ определил банкноту как подозрительную, пропустите купюру через детектор ещё 2-3 раза, если результат будет успешным, то банкнота может считаться подлинной. Если детектор повторно выводит сообщение о подозрительной купюре, проверьте её с помощью просмотрового детектора или обратитесь к специалистам которые обладают специальными знаниями в области полиграфической защиты банкнот и методов её контроля

Ложное срабатывание детектора также могут вызвать следующие причины:

• Засветка оптических датчиков прибора прямым ярким светом на рабочем месте
• Внезапные перепады температуры или влажности
• Детектор долгое время не использовался. Необходимо провести калибровку
• Банкнота должна подаваться прямо, без перекосов

Подготовка банкнот. Повреждённые банкноты могут вызвать ложный отказ, застрять в устройстве, а фрагменты могут попасть в протяжный механизм. Для максимальной работоспособности Mbox AMD-50AS с АКБ - тщательно подготавливайте банкноты:

• Избегайте использования мокрых, чрезмерно грязных, окрашенных или испорченных банкнот
• Банкнота должна быть ровная, без загибов, мятые и загнутые банкноты следует расправить
• Проверьте, нет ли посторонних предметов (скрепок, скотча, резинок, скоб, ниток, зажимов, пыли и т. д.) смешанных с банкнотами
• Разверните банкноты веером и уберите сильно повреждённые

Коды ошибок при работе детектора:

• Код «LEN» - Не соответствие длины/ширины
• Код «IRE» - Не соответствие отраженного ИК
• Код «IRT» - Не соответствие проходящего ИК
• Код «CLR» - Не соответствие RGB спектра краски
• Код «DBL» - Не соответствие толщины банкноты
• Код «MNG» - Не соответствие магнитных меток
• Код «UV» - Свечение купюры в УФ свете

Коды ошибок тестирования детектора при включении:

• Код «IRU1» - Левый 1. Ошибка верхнего ИК
• Код «IRU2» - Левый 2. Ошибка верхнего ИК
• Код «IRU3» - Левый 3. Ошибка верхнего ИК
• Код «IRU4» - Левый 4. Ошибка верхнего ИК
• Код «IRD1» - Левый 1. Ошибка нижнего ИК
• Код «IRD2» - Левый 2. Ошибка нижнего ИК
• Код «IRD3» - Левый 3. Ошибка нижнего ИК
• Код «IRD4» - Левый 4. Ошибка нижнего ИК
• Код «IRT1» - Ошибка слистывания
• Код «IRT2» - Справа ошибка проходящего ИК детекции
• Код «COLU» - Ошибка верхнего RGB датчика
• Код «COLD» - Ошибка нижнего RGB датчика
• Код «ENCD» - Код ошибки мотора
• Код «MNGL» - Ошибка левого магнитного датчика
• Код «MNGR» - Ошибка правого магнитного датчика
• Код «UV» - Ошибка УФ детекции

Если Mbox AMD-50AS с АКБ продолжает издавать сигналы или работать неправильно, проверьте следующее:

• Находится ли основной источник питания в пределах указанного диапазона (AC 100V-240V/50-60Hz)
• Находится ли выход постоянного тока в пределах указанного диапазона DC 12V/1.0A
• Надёжно ли подсоединена вилка питания
• Достаточен ли заряд встроенной батареи для работы
• Удалите пыль с датчиков (очистка Mbox AMD-50AS с АКБ)
• Если банкнота застряла во время работы, откройте верхнюю крышку, извлеките банкноту и положите её в загрузочный слот снова
• Расправьте банкноту перед тем, как положить её в загрузочный слот. Банкнота должна быть вставлена прямо, без перекоса
• Перезапустите детектор - извлеките банкноту если она находится в устройстве, выключите питание, отключите сетевой кабель от сети, подождите не менее 60 секунд, и заново включите устройство

Если у Вас не получается решить проблему с помощью указанных действий, или выше не приведён пример сообщения от устройства, свяжитесь с нашей службой поддержки и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Техническое обслуживание

Mbox AMD-50AS с АКБ - сложное техническое устройство, имеющее чувствительные датчики и детекторы для выполнения контроля подлинности банкнот, определения номинала и других различных операций. Ошибки детекции могут быть вызваны попаданием на датчики пыли, грязи и других посторонних материалов, а также, выходом из строя основных систем и механизмов. Для обеспечения безаварийной работы устройства, требуется проведение следующих видов сервисного обслуживания:

1. Еженедельное обслуживание
2. Квартальное обслуживание

Еженедельное обслуживание. В процессе еженедельного обслуживания проводится очистка всех детекторов, датчиков обнаружения, роликов, тракта прохождения банкнот, а также внешних частей устройства. Если вы обрабатываете большие объёмы банкнот или очень грязные и жирные купюры или устройство интенсивно используется более 1-й рабочей смены в день - Вам придётся чистить Mbox AMD-50AS с АКБ чаще чем раз в неделю

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с детекторами и датчиками внутри и снаружи устройства. Если на Mbox AMD-50AS с АКБ скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании Mbox для получения информации о том, как очистить устройство, не вызвав его повреждения

• Очистка детекторов и датчиков обнаружения. Используйте кисточку с мягкой щетиной для аккуратного удаления пыли, не давайте пыли попадать в зазоры. Затем используйте сухую безворсовую хлопчатобумажную ткань, чтобы протереть стеклянные поверхности датчиков и детекторов. Чтобы ранее стёртая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного датчика и детектора. В случае устойчивого загрязнения, допускается протирать датчики безворсовой салфеткой, смоченной изопропиловым спиртом. Вы также можете использовать портативный пылесос с маленькой пластмассовой насадкой для удаления пыли и частиц бумаги из протяжного механизма и рабочей зоны. Запрещается использовать абразивные или моющие средства! Перед очисткой датчиков, выключите детектор и отключите сетевой кабель от сети!
• Очистка роликов. Используйте безворсовую хлопчатобумажную ткань или специальную салфетку, смоченную в спиртосодержащем чистящем средстве для очистки поверхности роликов. Включите детектор и при открытой верхней крышке, нажмите кнопку «Вкл/Выкл». Подающие ролики начнут вращаться (несколько секунд – вперёд, несколько секунд – назад). Во время вращения роликов, протрите их. В случае устойчивого загрязнения, повторите данную операцию два-три раза
• Очистка корпуса. Проверьте устройство на наличие повреждений. Протрите дисплей и корпус влажной безворсовой тканью, начав с экрана. Если Вам не удаётся удалить загрязнения, протрите части корпуса безворсовой салфеткой, смоченной изопропиловым спиртом, или используйте специальные салфетки или губки для очистки поверхности корпуса

Квартальное обслуживание. Квартальное обслуживание Mbox AMD-50AS с АКБ, требующее частичной разборки устройства сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «Mbox AND-50AS Service Manual». Если устройство обрабатывает большие объёмы банкнот и интенсивно используется более 1-й рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - чаще чем раз в квартал

Внимание! Квартальное обслуживание Mbox AMD-50AS с АКБ должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы Mbox AMD-50AS с АКБ, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Детектор необходимо устанавливать на ровную горизонтальную поверхность
2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
5. Во избежание засветки оптических датчиков не используйте Mbox AMD-50AS с АКБ под прямыми солнечными лучами или при ярком освещении
6. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
7. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
8. Не допускайте попадания посторонних предметов внутрь прибора
9. Используйте для подключения детектора к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
10. Запрещается прикасаться к деталям внутри прибора, если он не отключен от сети
11. Перед включением питания, убедитесь, что ничто не мешает работе роликов слистывания банкнот в купюропротяжном механизме
12. При завершении работы выключайте детектор
13. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
14. Не модифицируйте Mbox AMD-50AS с АКБ и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя» (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства
15. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в «Руководстве пользователя» или обратится в сервисный центр
16. Если аккумулятор не используется в течение длительного периода времени, извлеките его из устройства. Хранение аккумуляторов должно проводиться в чистом и сухом вентилируемом помещении при температуре -5°C~35°C, вдали от огня или источника тепла, избегая соприкосновений с коррозионными элементами
17. Когда аккумулятор почти разряжен, зарядите его как можно скорее, в противном случае аккумулятор выйдет из строя раньше положенного срока. Аккумулятор следует заряжать каждые 2 месяца вне зависимости работаете вы с детектором или нет
18. Помните, производитель не несёт ответственности за возможные последствия в случае неправильной эксплуатации Mbox AMD-50AS!

Комплектация

1. Автоматический детектор Mbox AMD-50AS с АКБ
2. Адаптер питания
3. Литиевая батарея
4. Руководство по эксплуатации
5. Калибровочная бумага
6. Гарантийный талон
7. Опционально:
• Порт mini-USB для подключения к ПК
• USB-кабель, mini-USB-кабель

Применение

1. Финансовые и кредитные организации
2. Предприятия розничной и оптовой торговли (магазины любых типов, рынки, интернет-магазины)
3. Предприятия сферы услуг (салон красоты, автосервис, мастерская мелкого ремонта и т.п.)
4. Торговля на выезде
5. Службы доставки
6. Уличный фастфуд
7. Офисы продаж
8. Билетные кассы
9. Транспорт
10. Рестораны
11. Кафе
12. АЗС
13. Отели
