Mercury D-20A LCD - Автоматический детектор

Mercury D-20A LCD

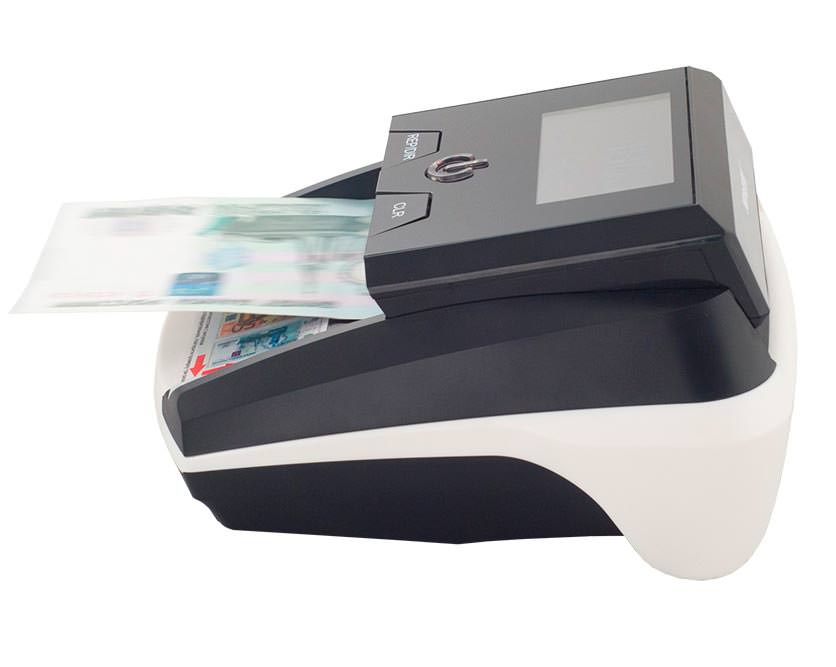

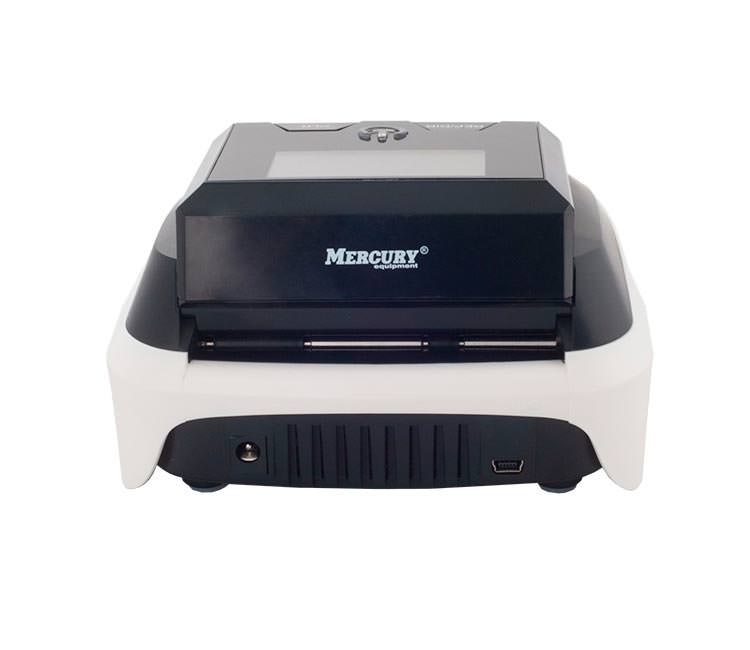

Mercury D-20A LCD - Автоматический детектор банкнот. Проверяет подлинность Российских рублей, долларов США, евро и фунт стерлингов (RUB, USD, EUR, GBP). Комплексный контроль подлинности банкнот по нескольким видам детекции одновременно. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор. Автоматическое определение типа валюты. Автоматическое определение номинала. Функция суммирования. Отчет по просчитанным банкнотам. Можно выбрать направление выдачи проверенных банкнот «от себя» или «к себе». Высококонтрастный LCD дисплей. Компактные размеры и высокая скорость работы. При необходимости, может быть оснащен аккумулятором, что позволит кассиру обслуживать клиентов повсеместно (без привязки к электросети)

Прошел полную проверку в Экспертно-криминалистическом центре МВД России (Испытания проводились с целью выявления достоинств и недостатков автоматического детектора для приема денежных билетов Банка России, Федеральных банкнот США (долларов США), банкнот Европейского Центрального Банка (евро), а также определения надежности и эффективности его работы. Проверка проводилась с использованием массива, содержащего выявленные на настоящее время типы частично измененных и полностью поддельных денежных билетов Банка России, долларов США и Евро. Проверка показала, что при работе с денежными билетами Банка России, долларами США и Евро, автоматический детектор банкнот Mercury D-20A имеет высокую устойчивость при распознавании как частично измененных, так и полностью поддельных денежных билетов Банка России (рублей), банкнот США (долларов) и банкнот ЕЦБ (евро). По результатам исследования, данный детектор может быть использован для работы в кредитных и коммерческих организациях)

Соответствует требованиям - ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей

Назначение

Детектор Mercury D-20A предназначен для быстрой и точной проверки Российских рублей, долларов США, евро и фунт стерлингов на подлинность. Данный детектор автоматически проводит сложный комплексный анализ банкноты на подлинность и выдает однозначный результат, что позволяет кассиру (оператору) быстро проверить банкноты не обладая специальными знаниями по видам защиты банкнот от подделок

Особенности

1. Mercury D-20A LCD - Надежный помощник при проверке банкнот разных валют, не требующий от Вас специальных знаний о защитных признаках. Сочетает в себе высокую скорость работы и надежность детекций
2. Проверяет подлинность Российских рублей, долларов США, евро и фунт стерлингов (RUB, USD, EUR, GBP)
3. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор
4. Комплексный контроль подлинности банкнот по нескольким видам детекции одновременно (инфракрасная детекция, магнитная детекция, детекция цветового спектра, детекция оптической плотности, детекция размера банкнот)
5. Для работы с прибором от кассира не требуется специальных знаний в области полиграфической защиты банкнот и методов её контроля, выявлять подделки будет одинаково легко и работникам, не имеющим специальных знаний о проверке подлинности, и профессионалам, уже знакомым с автоматическими и просмотровыми детекторами банкнот (с Mercury D-20A могут работать даже низкоквалифицированные кассиры)
6. Автоматически слистывает поданную в тракт купюру, кассиру не требуется нажимать какие-либо клавиши для начала проверки
7. Встроенная система автоматического определения типа валюты и номинала
8. Функция суммирования
9. Отчет по просчитанным банкнотам
10. Вывод результатов проверки на экран:
• Вид проверяемой валюты
• Номинал проверяемой валюты
• Общая сумма проверенных подлинных банкнот
• Количество и сумма подлинных банкнот
• Сообщение об обнаружении сомнительной банкноты или ошибки в работе устройства (код ошибки)

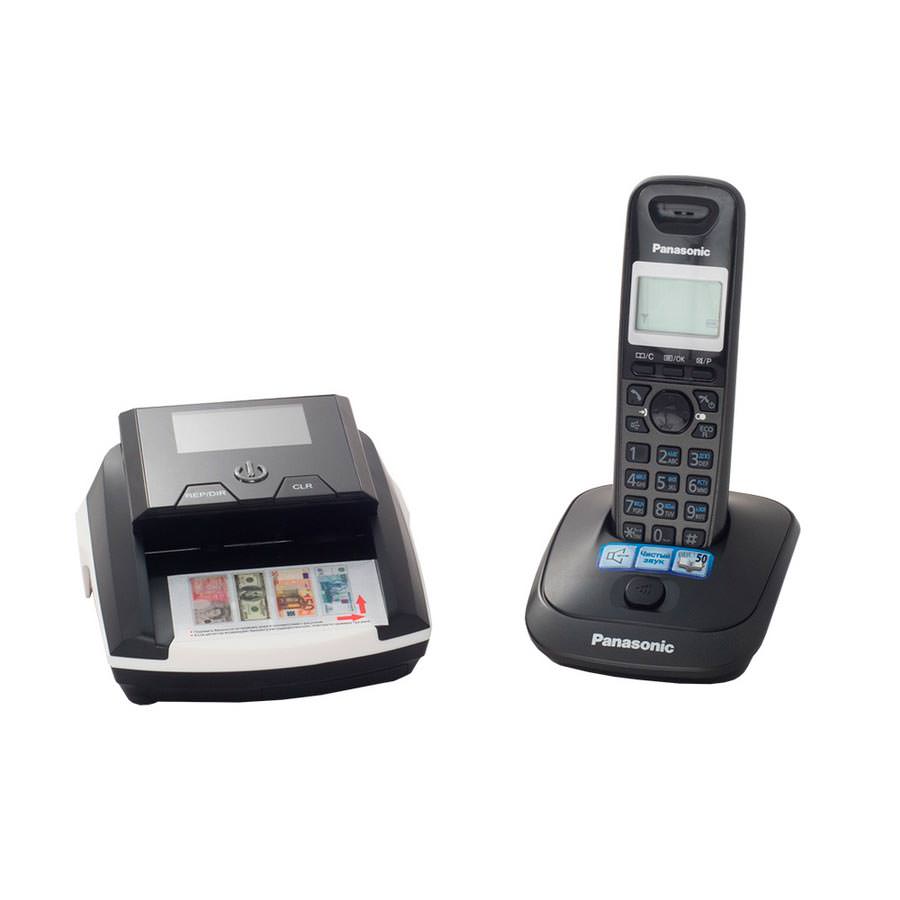

11. Mercury D-20A адаптирован для кассовых зон с ограниченным рабочим пространством. При ограниченном рабочем месте кассира, для удобства работы, можно выбирать направления выдачи проверенной банкноты «от себя» или «к себе» (прямой и обратный режимы работы)
12. Высокая скорость пересчета (до 100 банкнот в минуту) позволяет кассиру очень быстро обслужить клиента, при этом точно зная, что принятые банкноты подлинные, также позволит быстро подготовить небольшой объем денежной наличности к инкассации
13. Режим экономии энергии - если детектор не используется в течение определенного времени, то он может автоматически переходить в энергосберегающий режим с функцией автовыключения
14. Высококонтрастный, интуитивно-понятный LCD дисплей (3 знака для отображения количества, 6 знаков для суммы и номинала)
15. В случае обнаружения подозрительной банкноты, Mercury D-20A выдает ее из тракта подачи/выдачи с звуковым сигналом, при этом соответствующий код ошибки отображается на дисплее (Рекомендуется повторно просчитать банкноту, на которой произошла остановка, дабы убедиться в ее годности, детекция банкнот)
16. При необходимости, может быть оснащен аккумулятором (опция, не входит в комплект поставки), что позволит кассиру обслуживать клиентов повсеместно, а не только в кассовой зоне (Mercury D-20A LCD с АКБ)
17. Оснащен аккумулятором (входит в комплект поставки), что позволит кассиру обслуживать клиентов повсеместно, а не только в кассовой зоне (Литиевая батарея 10.8 В, 600 мАч)
18. Для корректной работы Mercury D-20A проводит самодиагностику при каждом включении
19. Простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности. С Mercury D-20A LCD легко и комфортно работать кассирам всех возрастных групп
20. Разъемный корпус предоставляет легкий доступ к рабочему тракту прибора для чистки датчиков от бумажной пыли и проведению технического обслуживания
21. Возможность обновления программного обеспечения для адаптации под новые номиналы банкнот и типы фальшивок
22. Оснащен небольшими ножками из вспененного полиуретана, благодаря чему детектор хорошо держится даже на стекле и любых полированных поверхностях, что снижает возможность случайного падения
23. Высокий эксплуатационный ресурс, гарантированный брендом Mercury Equipment
24. Соответствует стандартам CE, EAC, FCC
25. Видео Автоматический детектор банкнот Mercury D-20A

Виды контроля

Блок детекции подлинности Mercury D-20A, выполнен на высоком уровне, детектор в автоматическом режиме, самостоятельно, проведет контроль и проверку банкноты по следующим признакам:

1. Инфракрасный контроль. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
2. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты
3. Спектральный анализ краски. Детекция цветового спектра (RGB). При изготовлении банкнот также применяют специальные краски. Датчик спектрального анализа краски, позволяет безошибочно определять параметры соотношения цветовой гаммы банкноты
4. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
5. Геометрический контроль. Контроль геометрических размеров банкнот по длине и ширине

Работа с детектором

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Включение

При помощи прилагаемого сетевого адаптера подключите Mercury D-20A LCD к электрической сети (100-240 В ~ 50/60 Гц). Нажмите и удерживайте кнопку "ON/OFF" около 2 секунд. Индикатор ON/OFF загорится и начнется автотест (самодиагностика) детектора. Во время автотеста на дисплее отобразится текущая версия программного обеспечения. Когда на дисплее появятся нули (индикатор суммы и количества банкнот отобразятся как «0») - он готов к работе

Для выключения устройства, нажмите и удерживайте кнопку "ON/OFF" две секунды

Направление выдачи банкнот

При необходимости выберите режим выдачи банкноты. Для выбора направления выхода подлинных банкнот зажмите кнопку "REP/DIR" на две секунды. Обозначение направления будет отображено в левой части дисплея

• Прямой режим - проверенная банкнота выводится вперед. Данный режим удобен при проверке пачки банкнот. При активации прямого режима, на дисплее загорится соответствующий индикатор - "▲"
• Обратный режим - проверенная банкнота возвращается обратно через слот подачи банкнот. Данный режим удобен для работы в ограниченном пространстве. При активации данного режима, на дисплее загорится соответствующий индикатор - "▼"

Нажатие кнопки "REP/DIR" не влияет на направление выхода сомнительных банкнот (сомнительная/нераспознанная купюра всегда возвращается обратно - "к себе"). Устройство сохраняет последнюю выбранную конфигурацию даже при отключении питания

Подача банкнот

Правила подачи банкнот:

• Для проверки банкнот их необходимо вставлять определенным образом (см. рисунок на лицевой части загрузочного лотка). При подаче прижимайте банкноту к правому краю детектора
• Для проверки Евро, можете вставлять купюру в любой ориентации
• Банкнота должна быть ровной и без загибов
• Недопустима подача банкнот под углом
• Если при проверке появилась ошибка Е05 - проверьте положение банкноты
• При возникновении ошибок, проверьте банкноту не менее 3-х раз

Детекция банкнот

Детекция банкнот в Mercury D-20A осуществляется следующим образом - положите одну банкноту на поверхность загрузочного лотка, продвигайте ее вперед к датчику наличия банкноты. Детектор определит наличие банкноты в загрузочном лотке и автоматически запустит цикл проверки. При проверке банкнот прибор автоматически определяет валюту банкноты. Текущая валюта отображается на дисплее

• Если в ходе проверки банкнота распознается как подлинная, то счетчик количества банкнот увеличится на одну банкноту, а общая сумма принятых банкнот на номинал принятой банкноты. Купюра выходит из детектора в соответствии с выбранным направлением выдачи. При превышении значения 999 для счетчика количества банкнот и 999999 для счетчика суммы, счетчики автоматически обнуляются
• Если банкнота распознается как сомнительная, детектор издает тройной звуковой сигнал и сомнительная/нераспознанная купюра возвращается обратно - "к себе", а на дисплее в области счетчика банкнот отображается код ошибки

Внимание! Подлинная купюра может оказаться нераспознанной, если она - мятая, ветхая, грязная, стираная, рваная, заклеенная, потерявшая цвет, а также если банкнота подверглась воздействию агрессивной среды, или на банкноте имеются посторонние надписи

Отчет о результатах

После проверки можно посмотреть отчет. Для входа в режим отчета нажмите кнопку "REP/DIR". На дисплее отобразится валюта, количество и номинал одного из типов проверенных банкнот. Нажатие кнопки "REP/DIR" позволяет перейти к следующему типу проверенных банкнот. При внесении банкноты в загрузочный лоток детектор автоматически перейдет из режима отчета в режим проверки

Для сброса отчета нажмите и удерживайте кнопку "CLR" 2 секунды до звукового сигнала

Режим энергосбережения

При простое более 5 минут детектор переходит в режим энергосбережения. Все индикаторы, кроме индикатора питания гаснут. Для перехода в режим работы нажмите любую кнопку, или внесите банкноту в загрузочный лоток. Если прибор работает от батареи (опция), через 15 минут простоя он автоматически отключается для экономии заряда батареи

Батарея (опция)

Состояние батареи отображается в правом верхнем углу экрана. При заряде батареи на дисплее вместо текущей валюты каждые 5 секунд появляется надпись "-Ch". Для полной зарядки батареи требуется около 15 часов. При низком заряде батареи на дисплее начнет периодически появляться надпись "-Lo". Необходимо выключить или зарядить детектор. Когда заряд батареи заканчивается, устройство отключается автоматически. Если батарея в устройстве не установлена, значок батареи отсутствует (Mercury D-20A LCD с АКБ)

Обновление ПО

Эффективная работа Mercury D-20A зависит от оперативного обновления программного обеспечения. Параллельно с выходом в обращение новых типов и модификаций банкнот, разрабатывается и новое программное обеспечение для детектора. Установить его можно обратившись в наш Сервисный центр (+7 (495) 472-57-31, sale@vcdomos.ru)

Устранение неисправностей

В случае возникновения ошибки, Mercury D-20A LCD автоматически прекращает работу, подает звуковой сигнал, и на дисплее появляется соответствующее сообщение (код ошибки)

Если прибор работает неправильно, проверьте подключение его к сети питания и характеристики сети (100-240 В, 50/60 Гц). Проверьте исправность адаптера питания и аккумуляторной батареи. Проверьте наличие сильных электромагнитных полей рядом с прибором. Почистите сенсоры от пыли. Если во время проверки банкнота застряла в детекторе, поднимите верхнюю крышку и извлеките банкноту

Коды ошибок при автопроверке (самотестировании)

При каждом включении, прибор производит самодиагностику (автоматическое самотестирование). Если при этом отображается один из следующих кодов ошибки, обычно это связано с тем, что датчик запылен или перекрыт банкнотами. Очистите датчики от пыли при помощи кисти или мягкой тряпки без ворса, извлеките банкноты и перезапустите устройство. Если после очистки ошибки повторяются - обратитесь в авторизованный сервисный центр

• P01 - Неисправность верхнего левого ИК датчика
• P02 - Неисправность верхнего правого ИК датчика
• P03 - Неисправность нижнего левого ИК датчика
• P04 - Неисправность нижнего правого ИК датчика
• P05 - Неисправность датчика загрузочного лотка
• P06 - Неисправность датчика размера
• P07/P08 - Неисправность датчика спектра
• P09 - Неисправность левого датчика протяжки банкноты
• P10 - Неисправность правого датчика протяжки банкноты

Коды ошибок детекции

При проверке банкнот могут возникать ошибки. Чаще всего они вызваны либо неправильным положением банкноты при проверке, либо проверкой фальшивой банкноты. Расшифровка кодов ошибок детекции приведена ниже:

• E01 - Ошибка длины
• E02/E03 - Ошибка магнитной детекции
• E04/E05 - Ошибка ИК детекции
• E06 - Ошибка толщины
• E07 - Несимметричная банкнота
• E08 - Ошибка голографической детекции
• E09/E10/E11/E12 - Ошибка плотности бумаги
• E13 - Ошибка спектральной детекции
• E20 - Ошибка протяжки

При возникновении неполадок, устранить которые не представляется возможным, свяжитесь со службой технической поддержки нашей Компании (+7 (495) 472-57-31, sale@vcdomos.ru)

Техническое обслуживание

Регулярное техническое обслуживание авторизованным сервисным центром является обязательным условием продолжительной и качественной работы оборудования. Не соблюдение периодичности технического обслуживания является нарушением правил эксплуатации оборудования, что в свою очередь является основанием для отказа в гарантийных обязательствах компанией поставщика

Пользователи, которые нарушают правила технического обслуживания, периодически сталкиваются с такими проблемами как:

• Ошибки счета
• Пропуск поддельных банкнот
• Ложная отбраковка оригинальных банкнот
• Замятие и разрыв банкнот
• Преждевременный износ механизмов из-за скопления пыли и грязи

Для обеспечения безаварийной работы Mercury D-20A, требуется проведение следующих видов технического обслуживания:

1. Ежедневное обслуживание
2. Плановое обслуживание

Ежедневное обслуживание. Ежедневное обслуживание пользователь проводит самостоятельно, так как для этого не требуется специального инструмента или дополнительных знаний и навыков. Для проведения ежедневного технического обслуживания необходимо иметь кисть и мягкую ткань без ворса. Откройте верхнюю крышку прибора и очистите сухой кистью или кусочком ткани весь тракт детектора, датчики детекции и резиновые ленты от пыли, грязи и посторонних предметов. Протирайте так же внешние части устройства

Плановое обслуживание. Профилактическое (плановое) техническое обслуживание, требующее частичной разборки Mercury D-20A сервис-инженером, рекомендуется проводить каждые 60-90 дней, при интенсивном использовании - каждые 30 дней. Плановое обслуживание проводится квалифицированными инженерами имеющими авторизацию от компании поставщика. При проведении планового технического обслуживания после чистки оборудования проводятся дополнительные работы по настройке механизма прибора и датчиков детекции, при необходимости проводится замена расходных материалов. Выполняется полный комплекс работ в соответствии с сервисной документацией "Mercury D-20A Service Manual"

Внимание! Запрещается предоставлять доступ к детектору для проведения планового технического обслуживания лицам, не имеющим авторизацию компании поставщика, так как это может привести к порче оборудования и как следствие лишению гарантийного обслуживания

Внимание! Работы, которые проводятся при плановом техническом обслуживании не входят в гарантийные обязательства, и оплачиваются по тарифу сервисного центра

Внимание! После проведения сервисным инженером работ по техническому обслуживанию, требуйте "АКТ выполненных работ" с печатью и подписью исполнителя, так как этот документ подтверждает, что в оборудовании проводились плановые работы

Внимание! Ежемесячное обслуживание Mercury D-20A должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по плановому (ежемесячному) техническому обслуживанию самостоятельно!

Меры предосторожности

Для обеспечения долговечной и надежной работы Mercury D-20A, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Детектор необходимо устанавливать на ровную горизонтальную поверхность
2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
5. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
6. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
7. Не допускайте попадания металлических предметов внутрь прибора
8. Используйте для подключения Mercury D-20A к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
9. Запрещается прикасаться к деталям внутри прибора, если он не отключен от сети
10. При завершении работы выключайте детектор
11. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
12. Не модифицируйте Mercury D-20A и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства
13. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации Mercury D-20A!

Комплектация

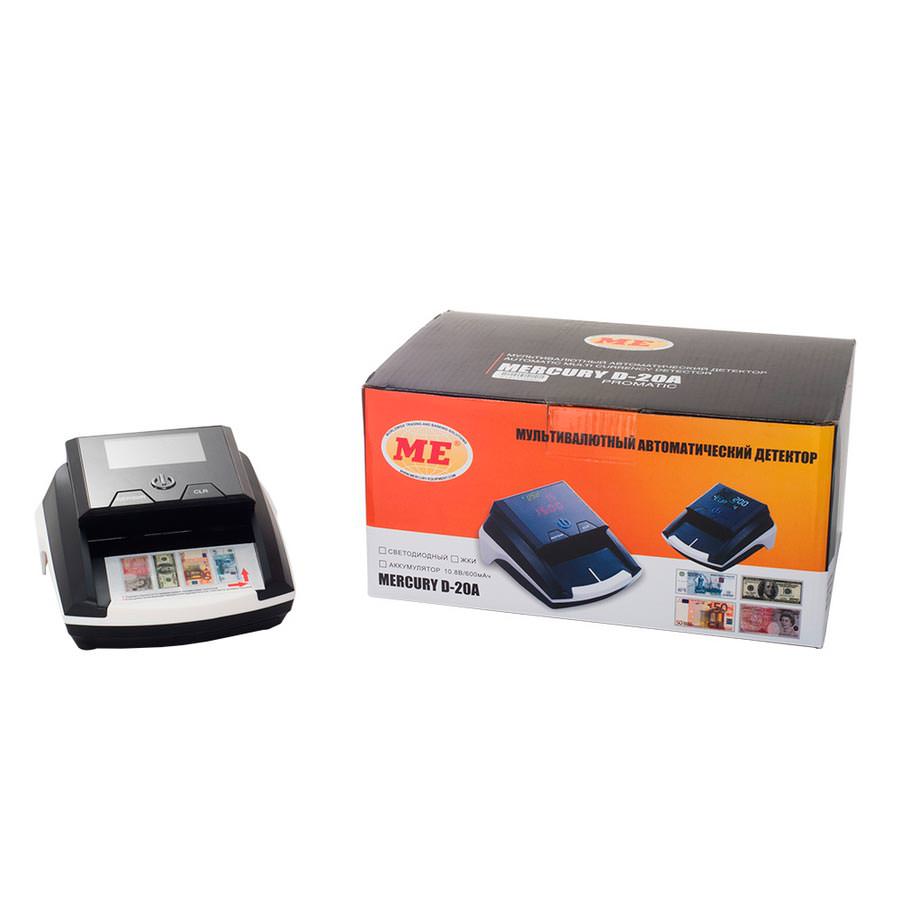

1. Автоматический детектор Mercury D-20A LCD
2. Адаптер питания
3. Руководство по эксплуатации
4. Гарантийный талон
5. Опционально:
• Перезаряжаемая литиевая батарея (Mercury D-20A LCD с АКБ)
• USB кабель
• Чистящие салфетки Cardclene Cash ACCC100 (простые индивидуально упакованные пропитанные салфетки для купюроприемников, пропитаны негорючим чистящим раствором Headclene, удовлетворяют всем международным требованиям - идеальное решение для очистки детекторов Mercury)

Применение

1. Предприятия розничной и оптовой торговли (магазины любых типов, рынки, интернет-магазины)
2. Торговля на выезде
3. Офисы продаж
4. Предприятия сферы услуг (салон красоты, автосервис, мастерская мелкого ремонта и т.п.)
5. Службы доставки
6. АЗС
7. Автосалоны
8. Транспорт
9. Рестораны
10. Кафе
11. Уличный фастфуд
12. Отели
13. Билетные кассы
