Moniron Dec POS - Автоматический детектор

Moniron Dec POS

Moniron Dec POS - Автоматический детектор банкнот. Проверяет подлинность Российских рублей всех номиналов. Комплексный контроль подлинности банкнот по нескольким видам детекции одновременно (осуществляется проверка по 6-и защитным признакам). Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор. Принимает банкноты в любой ориентации. Максимально простой в эксплуатации, не требует специальных навыков у пользователя. Отсутствует традиционный дисплей, на корпусе всего лишь два ярких LED индикатора - зеленый и красный, которые сообщают подлинная банкнота или поддельная. Высокая скорость работы - до 100 банкнот в минуту. Работает как от сети, так и от адаптера для автомобиля. Рекомендован ЦБ РФ

Блок детекции подлинности банкнот (OEM-валидатор) Moniron DS прошел тестирование в Центральном Банке РФ, по результатам которых включен в "список валидаторов и других приёмных устройств, прошедших испытание в Банке России"

Прошел полную проверку в Экспертно-криминалистическом центре МВД России (Испытания проводились с целью выявления достоинств и недостатков автоматического детектора для приема денежных билетов, а также определения надежности и эффективности его работы путем проверки всех денежных билетов Банка России различного номинала, изготовленных предприятием ФГУП "Гознак", а также с использованием массива, содержащего практически все выявленные на настоящее время типы частично измененных и полностью поддельных денежных билетов Банка России. Проверка показала, что при работе с денежными билетами автоматический детектор Российских рублей Moniron Dec POS имеет высокую устойчивость при распознавании как частично измененных, так и полностью поддельных денежных билетов и может быть использован для работы в кредитных и коммерческих организациях)

Соответствует требованиям Европейских директив - 2006/95/EC, 2004/108/EС и требованиям - ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей

Назначение

Детектор Moniron Dec POS предназначен для определения подлинности банкнот Российских рублей всех номиналов. В процессе проверки автоматически проверяется наличие и правильность расположения защитных инфракрасных, ультрафиолетовых и магнитных меток, а также производится спектральный анализ краски. Принятие решения о достоверности банкноты производится на основе интегральной оценки всех этих показателей, что позволяет кассиру (оператору) быстро проверить банкноты не обладая специальными знаниями по видам защиты банкнот от подделок

Особенности

1. Moniron Dec POS - Надежный помощник при проверке банкнот, не требующий от Вас специальных знаний о защитных признаках. Предназначен для использования в сфере ритейла и услуг, оснащен только самыми необходимыми функциями для удобной и комфортной работы в условиях ограниченного пространства и минимума доступного времени на проверку. Сочетает в себе высокую скорость работы, надежность детекций и доступную цену, идеально подходит для универсального использования на кассе в ритейле, а также в коммерческих организациях и магазинах со средней и большой суммой чека - супермаркеты, гипермаркеты, торговые центры, магазины, аптеки, АЗС, рестораны, мебельные и ювелирные салоны и т.д. (область применения)
2. Разработан специально для проверки Российских рублей
3. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор
4. Высокий уровень контроля подлинности банкнот (высокая точность определения подлинности достигается благодаря комплексной проверки банкнот по нескольким видам детекции одновременно - инфракрасная детекция, ультрафиолетовая детекция, магнитная детекция, детекция цветового спектра, детекция оптической плотности, детекция размера банкнот
5. Для работы с прибором от кассира не требуется специальных знаний в области полиграфической защиты банкнот и методов её контроля, выявлять подделки будет одинаково легко и работникам, не имеющим специальных знаний о проверке подлинности, и профессионалам, уже знакомым с автоматическими детекторами банкнот (с Moniron Dec POS могут работать даже низкоквалифицированные кассиры)
6. Принимает банкноты в любом положении, купюра может подаваться любой стороной, кассиру не требуется помнить как правильно сориентировать банкноты, а так же специально подготавливать их (заранее готовить пачку или переворачивать ее в руках)
7. Специальная направляющая для банкнот (ограничитель) избавляет от необходимости прижимать банкноту к бокам прибора
8. Автоматически слистывает поданную в тракт купюру, кассиру не требуется нажимать какие-либо клавиши для начала счета
9. Moniron Dec POS адаптирован для кассовых зон с ограниченным рабочим пространством. Специальная конструкция лотка позволяет устанавливать детектор вплотную к стенам и перегородкам кассовой зоны
10. Отсутствует традиционный дисплей. На корпусе находятся лишь два ярких LED индикатора зеленый и красный. Кассир сразу же получает информацию о результате проверки с помощью системы световой и звуковой индикации. Зелёные индикаторы - банкнота подлинная. При обнаружении сомнительной купюры индикаторы становятся красными. Дополнительно раздается звуковой сигнал (детекция банкнот)
11. Высокая скорость проверки (до 100 банкнот в минуту) позволяет кассиру очень быстро обслужить клиента, при этом точно зная, что принятые банкноты подлинные, также позволит быстро подготовить небольшой объем денежной наличности к инкассации
12. На корпусе детектора минимум кнопок для настройки. Прибор достаточно включить и он уже готов к работе
13. Простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности. С Moniron Dec POS легко и комфортно работать кассирам всех возрастных групп
14. Расширенное управление с помощью ПК. При подключении к компьютеру или ноутбуку, на котором предварительно установлено специальное ПО (Moniron Z-Report), на экран монитора выводятся данные об операциях (отображение хода проверки, определение номинала, режим суммы, режим одиночной проверки и т.д.), а также возможна выгрузка и печать статистики по результатам работы
15. Возможность обновления программного обеспечения для адаптации под новые номиналы банкнот и типы фальшивок (Moniron Dec POS прошивка)
16. Для корректной работы детектор проводит самодиагностику при каждом включении
17. В приборе реализован режим включения/отключения ззвуковой индикации
18. Работает как от сети, так и от адаптера для автомобиля (опция, не входит в комплект поставки)
19. Оснащен небольшими ножками из вспененного полиуретана, благодаря чему детектор хорошо держится даже на стекле и любых полированных поверхностях, что снижает возможность случайного падения
20. Высокий эксплуатационный ресурс, гарантированный брендом Moniron
21. Соответствует стандартам CE, EAC
22. Видео Автоматический детектор Moniron Dec POS, Работа с детектором, Комплектация, Обновление детектора Moniron с помощью микрокомпьютера Moniron Update Master

Виды контроля

Блок детекции подлинности Moniron Dec POS выполнен на высоком уровне, детектор в автоматическом режиме самостоятельно проведет контроль и проверку банкноты по следующим признакам:

1. Инфракрасный контроль. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
2. Ультрафиолетовый контроль. Несколько ультрафиолетовых датчиков, работающих как на просвет, так и на отражение, обеспечивают проверку фонового свечения банкнотной бумаги в УФ спектре. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
3. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты. Магнитные датчики оптимизированы для проверки магнитных меток Российских рублей
4. Спектральный анализ краски. Детекция цветового спектра (RGB). При изготовлении банкнот также применяют специальные краски. Датчик спектрального анализа краски, позволяет безошибочно определять параметры соотношения цветовой гаммы банкноты
5. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
6. Геометрический контроль. Контроль геометрических размеров банкнот по длине и ширине

Работа с детектором

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Включение

При помощи прилагаемого сетевого адаптера подключите Moniron Dec POS к электрической сети (100-240 В ~ 50/60 Гц). Нажмите кнопку "POWER". Автоматически запустится цикл самотестирования. После самодиагностики прибор готов к работе

Подача банкнот

Правила подачи банкнот:

• Ориентация банкнот - произвольная (при подаче банкнот нет необходимости учитывать их сторону и ориентацию)
• Маленькие по размеру банкноты подаются с прижимом к правой стороне слота
• Банкнота должна быть ровной и без загибов
• Недопустима подача банкнот под углом

Детекция банкнот

Проверка подлинности банкнот в Moniron Dec POS осуществляется следующим образом - поместите банкноту в приёмный лоток и подавайте её внутрь прибора до захватывающих роликов. Детектор подхватит банкноту, произведет цикл сканирования и проверку подлинности

• Если банкнота распознается как подлинная, индикаторы подлинности загорятся зеленым. Подлинная банкнота возвращается детектором в загрузочный лоток
• Если банкнота распознается как подозрительная или останется нераспознанной, то подается звуковой сигнал и индикаторы подлинности загорятся красным. Подозрительная банкнота возвращается в загрузочный лоток

Внимание! Подлинная купюра может оказаться нераспознанной, если она - мятая, ветхая, грязная, стираная, рваная, заклеенная, потерявшая цвет, а также если банкнота подверглась воздействию агрессивной среды, или на банкноте имеются посторонние надписи

Отключение звука

Для включения/отключения звуковой индикации нажмите и удерживайте кнопку "POWER" в течении 10 секунд, после чего прозвучит троекратный звуковой сигнал

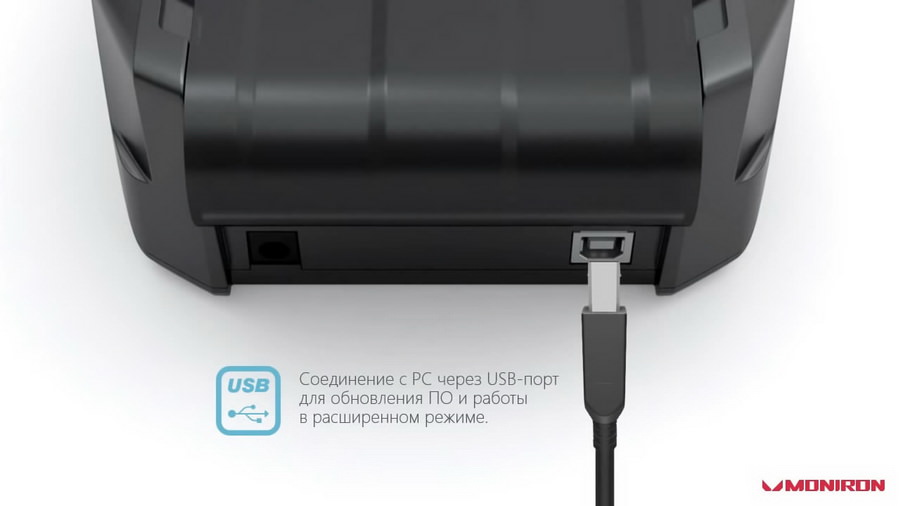

Подключение к ПК

Подключение автоматического детектора Moniron Dec POS к компьютеру возможно через USB-разъем (тип B), который расположен на задней панели прибора. При подключении к компьютеру или ноутбуку, на котором предварительно установлено специальное ПО (Moniron Z-Report), на экран выводится информация о ходе проверки банкнот, а также возможна выгрузка статистики по результатам работы

Обновление ПО

Эффективная работа Moniron Dec POS зависит от оперативного обновления программного обеспечения (прошивки). Параллельно с выходом в обращение новых типов и модификаций банкнот разрабатывается и новое программное обеспечение для детектора (добавляются новые возможности, устраняются недочеты, обновляется база данных Российских рублей). Обновить прошивку можно двумя способами:

1. Обратившись в наш Сервисный центр (+7 (495) 472-57-31, sale@vcdomos.ru)
2. Самостоятельно, с помощью ключа активации или микрокомпьютера Moniron Update Master (опция не входит в комплект поставки)

Обновление прошивки Moniron Dec POS с помощью ключа активации

Для выполнения процедуры обновления прошивки с помощью ключа активации необходимы:

1. Детектор банкнот
2. Персональный компьютер (ПК) с установленной ОС Windows®
3. Кабель USB (тип А-В)
4. ID-детектора (процедура получения ID)
5. Программа Moniron Update
6. Ключ активации программы обновления

Порядок обновления прошивки

1. Получите ID детектора (Внимание! Серийный номер детектора НЕ ЯВЛЯЕТСЯ его ID). Процедура получения ID:
• Подключите детектор к сети, а также к USB-порту ПК с помощью кабеля USB A-B
• Включите прибор с помощью кнопки питания
• Скачайте и запустите программу Moniron Update от имени администратора
• Дождитесь установки драйвера. Этот процесс может занять до 3 минут
• Программа распознает подключенный детектор и отобразит его ID
• Скопируйте ID с помощью кнопки "Скопировать ID" или любым другим способом
2. Приобретите ключ активации
• Ключ активации программы обновления можно приобрести в нашем сервисном центре (+7 (495) 472-57-31, sale@vcdomos.ru)
• В процессе оформления заказа необходимо указать полученный на предыдущем шаге ID детектора
• После оплаты, ключ активации придет на указанный Вами адрес электронной почты
• Внимание! Ключ активации генерируется на основе ID для каждого прибора индивидуально. Обновить другой детектор при помощи данного ключа невозможно
3. Обновление детектора
• Кабель USB одним концом подключите к ПК, другим - к разъему USB детектора
• Подключите прибор к сети с помощью сетевого адаптера
• Включите детектор и запустите программу Moniron Update
• Введите полученный ключ активации в поле "Ключ" и нажмите "ОК"
• В информационном окне программы отобразится сообщение о ходе обновления
• Внимание! Не отключайте Moniron Dec POS от USB-порта и не отключайте кабель подключения к сети во время выполнения обновления. Это может привести к выходу устройства из строя и невозможности загрузки новых обновлений в условиях вне сервисного центра
• После удачного завершения обновления, в окне программы появится информационное сообщение - "Установка пакета обновления завершена. Ваше оборудование готово к работе"
• Ваш детектор обновлен

Обновление прошивки Moniron Dec POS с помощью микрокомпьютера Moniron Update Master

Moniron Update Master - Компактное устройство для простого и быстрого обновления детектора Moniron. Всё необходимое ПО уже содержится в микрокомпьютере Moniron Update Master. Просто подключите устройство к детектору. Обновление будет выполнено автоматически за 1 минуту. Основные преимущества данного способа обновления:

• Без компьютера и сервисного центра. Прямо на кассе
• Не нужен специалист. Справится любой
• Без файлов и драйверов

Устройство содержит 10 пакетов обновлений в базовой комплектации для обновления 10 детекторов. Если количество пакетов обновлений равно 0, дальнейшее обновление детекторов невозможно. Для просмотра количества пакетов обновлений используйте программу Moniron Update Master

Обновление детектора (видео):

1. USB кабель микрокомпьютера подключите к USB разъему детектора
2. Кабель питания микрокомпьютера подключите к разъему питания Moniron Dec POS
3. Подключите адаптер питания к микрокомпьютеру и подключите его к сети
4. Если прибор подключен корректно, индикатор должен мигать зеленым цветом
5. Если индикатор мигает красным цветом - количество оставшихся пакетов обновлений равно 0
6. Включите детектор нажатием кнопки "POWER"
7. На микрокомпьютере должен загореться индикатор красного цвета и через несколько секунд начнется загрузка обновления. Во время обновления будет часто мигать данный индикатор и дисплей детектора
8. После завершения обновления (время обновления ∼1 минута) индикатор на микрокомпьютере должен загореться зеленым цветом. Количество оставшихся пакетов обновлений уменьшится на 1
9. Ваш детектор обновлен

Moniron Dec POS прошивка и ПО для расширенного управления

• Moniron Update (version 02.11.2018, 7.8 Mb, Format: Zip file, Date of release: 02/11/2018, Modified: November 02, 2018, Currency: RUB (banknote support 200 and 2000 rubles). Загружаемый архив содержит программу (прошивку) установки встроенного программного обеспечения и денежной базы. Для установки всех необходимых обновлений необходимо подключить детектор к компьютеру и запустить программу Moniron Update. Процесс обновления прошивки)
• Moniron Z-report (version 06.2016, 95 Kb, Format: Zip file, Date of release: 06/06/2016, Modified: June 06, 2016, Currency: RUB. Программа «Z-отчёт» позволяет выводить на экран вашего монитора данные об операциях (отображение хода проверки, определение номинала, режим суммы, режим одиночной проверки и т.д.), а также печатать и сохранять отчёт с результатами работы. Для начала работы с программой необходимо подключить детектор к компьютеру и запустить файл z_otchet.exe. Внимание! Перед запуском z_otchet.exe необходимо установить на ваш детектор последнее обновление Moniron Update)
• Moniron Update Master (version 23.11.2017, 244 Kb, Format: Zip file, Date of release: 23/11/2017, Modified: November 23, 2018. Программное обеспечение, позволяющее узнать количество обновлений, доступных в микрокомпьютере Moniron Update Master. Процесс обновления прошивки с помощью микрокомпьютера Moniron Update Master)

Устранение неисправностей

При обнаружении сомнительной банкноты или невозможности ее распознавания, Moniron Dec POS сигнализирует об ошибке. Подлинная купюра может оказаться нераспознанной, если она - мятая, ветхая, грязная, стираная, рваная, заклеенная, потерявшая цвет, а также, если банкнота подверглась воздействию агрессивной среды, или на ней имеются посторонние надписи

• Индикаторы зеленые. Звукового сигнала нет - Банкнота подлинная, ошибок нет
• Банкнота может быть использована как платежное средство
• Индикаторы красные. Длительный звуковой сигнал - Банкнота не признана подлинной
• Банкнота не может быть использована как платежное средство
• Индикаторы красные. 3 коротких звуковых сигнала - Ошибка прохождения банкноты в тракте. Банкнота не распознана
• Подайте банкноту в приемный лоток еще раз. Банкнота должна лежать ровно, без перекосов, не должна быть мятой или рваной
• Банкнота застряла в тракте - Банкнота подана под углом. Банкнота с замятиями, надрывами, загибами. В приемном лотке несколько банкнот
• Выполните действия указанные в пункте "при застревании банкноты"

При застревании банкноты:

1. Нажмите и удерживайте кнопку "POWER" в течение трех секунд, пока не услышите звуковой сигнал
2. Если банкнота не выйдет из верхнего лотка, то для извлечения банкноты необходимо снять верхнюю крышку. Для этого:
• Надавите одновременно с двух сторон на места, обозначенные пиктограммами "≡" и сдвиньте крышку по стрелкам
3. Снимите крышку и извлеките застрявшую банкноту

При возникновении неполадок, устранить которые не представляется возможным, свяжитесь со службой технической поддержки нашей Компании (+7 (495) 472-57-31, sale@vcdomos.ru)

Техническое обслуживание

Регулярное техническое обслуживание авторизованным сервисным центром является обязательным условием продолжительной и качественной работы оборудования. Не соблюдение периодичности технического обслуживания является нарушением правил эксплуатации оборудования, что в свою очередь является основанием для отказа в гарантийных обязательствах компанией поставщика

Пользователи, которые нарушают правила технического обслуживания, периодически сталкиваются с такими проблемами как:

• Ошибки счета
• Пропуск поддельных банкнот
• Ложная отбраковка оригинальных банкнот
• Замятие и разрыв банкнот
• Преждевременный износ механизмов из-за скопления пыли и грязи

Для обеспечения безаварийной работы Moniron Dec POS, требуется проведение следующих видов технического обслуживания:

1. Ежедневное обслуживание
2. Плановое обслуживание

Ежедневное обслуживание. Ежедневное обслуживание пользователь проводит самостоятельно, так как для этого не требуется специального инструмента или дополнительных знаний и навыков. Для проведения ежедневного технического обслуживания необходимо иметь кисть или мягкую ткань без ворса. Очистите сухой кистью или куском ткани приемный лоток, протрите так же внешние части прибора. Выключайте детектор, если он не используется

Плановое обслуживание. Профилактическое (плановое) техническое обслуживание, требующее частичной разборки Moniron Dec POS сервис-инженером, рекомендуется проводить каждые 60-90 дней, при интенсивном использовании - каждые 30 дней. Плановое обслуживание проводится квалифицированными инженерами имеющими авторизацию от компании поставщика. При проведении планового технического обслуживания после чистки оборудования проводятся дополнительные работы по настройке механизма прибора и датчиков детекции, при необходимости проводится замена расходных материалов. Выполняется полный комплекс работ в соответствии с сервисной документацией "Moniron Dec POS Service Manual"

Внимание! Запрещается предоставлять доступ к детектору для проведения планового технического обслуживания лицам, не имеющим авторизацию компании поставщика, так как это может привести к порче оборудования и как следствие лишению гарантийного обслуживания

Внимание! Работы, которые проводятся при плановом техническом обслуживании не входят в гарантийные обязательства, и оплачиваются по тарифу сервисного центра

Внимание! После проведения сервисным инженером работ по техническому обслуживанию, требуйте "АКТ выполненных работ" с печатью и подписью исполнителя, так как этот документ подтверждает, что в оборудовании проводились плановые работы

Внимание! Ежемесячное обслуживание Moniron Dec POS должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по плановому (ежемесячному) техническому обслуживанию самостоятельно!

Меры предосторожности

Для обеспечения долговечной и надежной работы Moniron Dec POS, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Детектор необходимо устанавливать на ровную горизонтальную поверхность
2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
5. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
6. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
7. Не допускайте попадания металлических предметов внутрь прибора
8. Используйте для подключения Moniron Dec POS к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
9. Запрещается прикасаться к деталям внутри прибора, если он не отключен от сети
10. При завершении работы выключайте детектор
11. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
12. Не модифицируйте Moniron Dec POS и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства
13. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации Moniron Dec POS!

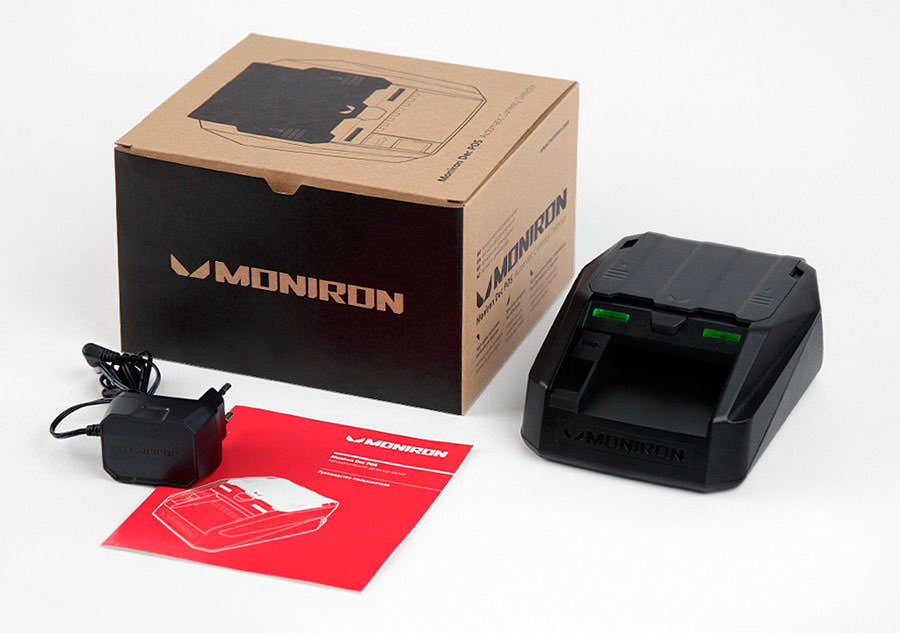

Комплектация

1. Автоматический детектор Moniron Dec POS
2. Сетевой адаптер
3. Руководство по эксплуатации
4. Гарантийный талон
5. Опционально:
• Ключ активации программного обеспечения для обновления детектора Moniron
• Микрокомпьютер Moniron Update Master для обновления детектора Moniron
• Кабель USB (тип A-B 1,8 м)
• Автомобильный адаптер
• Чистящие салфетки Cardclene Cash ACCC100 (простые индивидуально упакованные пропитанные салфетки для купюроприемников, пропитаны негорючим чистящим раствором Headclene, удовлетворяют всем международным требованиям - идеальное решение для очистки детекторов Moniron)

Применение

1. Предприятия розничной и оптовой торговли (магазины любых типов, рынки, интернет-магазины)
2. Офисы продаж
3. Предприятия сферы услуг (салон красоты, автосервис, мастерская мелкого ремонта и т.п.)
4. Службы доставки
5. АЗС
6. Автосалоны
7. Транспорт
8. Рестораны
9. Кафе
10. Уличный фастфуд
11. Отели
12. Билетные кассы
