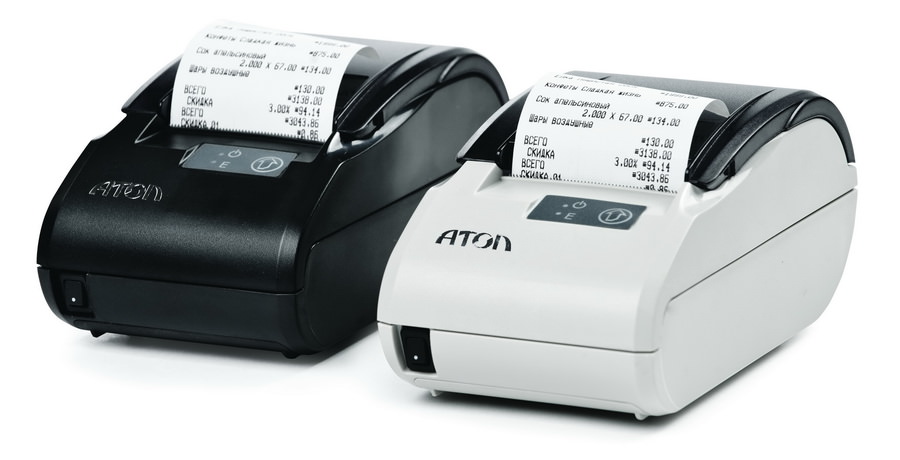

Атол 11Ф ФН 36 - Фискальный регистратор

(0)
Атол 11Ф ФН 36 - Фискальный регистратор ХИТ
22 700 руб.
- + шт
Производитель:
Атол
Модель:
11Ф (ФН 36)
Тип устройвтва:
Фискальный регистратор
Соответствует требованиям 54-ФЗ:
Да
Работа с ЕГАИС:
Да

Атол 11Ф ФН 36 - Фискальный регистратор. Соответствует требованиям 54-ФЗ. Готов к работе с ЕГАИС. Встроенный фискальный накопитель (36 мес). Интерфейсы - USB, RS232. Ширина чека 44 или 57 мм. Надежные комплектующие, миниатюрные габариты, современный дизайн

Атол 11Ф ФН 36

Атол 11Ф ФН 36 - Фискальный регистратор. Соответствует требованиям 54-ФЗ. Готов к работе с ЕГАИС. Встроенный фискальный накопитель (36 мес). Интерфейсы - USB, RS232. Ширина чека 44 или 57 мм. Надежные комплектующие, миниатюрные габариты, современный дизайн

Соответствует всем требованиям, установленным Федеральным законом № 54-ФЗ «О применении контрольно-кассовой техники при осуществлении наличных денежных расчетов и (или) расчетов с использованием электронных средств платежа»

Включен в Реестр контрольно-кассовой техники Приказом ФНС России от 15.09.2016 № ЕД-7-20/492@

Соответствует техническим условиям ТУ 4013-002-02317764-2016

Соответствует требованиям Технического регламента Таможенного союза TP TС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза TP TC 020/2011 "Электромагнитная совместимость технических средств" - Сертификат соответствия № TC RU C-RU.A301.B.03455, срок действия с 06.09.2016 по 05.09.2021 выдан органом по сертификации ООО «Альянс Юго-Запад»

Особенности

  1. Фискальный регистратор Атол 11Ф ФН 36 - экономичное решение для малого и сверхмалого бизнеса
  2. Содержит внутри корпуса фискальный накопитель (ФН-1.1/36), обеспечивает запись фискальных данных в фискальный накопитель, формирование фискальных документов, передачу фискальных документов в налоговые органы через оператора фискальных данных (ОФД) и печать фискальных документов на бумажных носителях
  3. Готов к работе с ЕГАИС (позволяет генерировать и печатать QR-коды. Печать QR-кода на чеке требуется при реализации алкогольной продукции, а также предусмотрена в 54-ФЗ. Покупатель сможет проверить легальность и узнать всю официальную информацию о купленной алкогольной продукции)
  4. Печать форматов фискальных документов обязательных к использованию в соответствии с (Приказом от 21.03.2017 № ММВ-7-20/229@ "Об утверждении дополнительных реквизитов фискальных документов и форматов фискальных документов, обязательных к использованию")
  5. Простая заправка бумаги по технологии «брось и печатай»
  6. В устройстве используется чековая лента 57 мм или чековая лента 44 мм
  7. Простая замена ФН (фискального накопителя), без разбора корпуса
  8. Простое обслуживание (недорогие и доступные расходные материалы, недорогие запасные части - что позволяет снизить стоимость ремонта)
  9. Надежные комплектующие
  10. Совместим со всеми наиболее распространенными кассовыми программами
  11. Совместим со всеми наиболее распространенными операционными системами (Windows, Linux)
  12. Прост в подключении – единый драйвер для всех ККТ АТОЛ
  13. Поможет в самостоятельной регистрации устройства – интуитивно понятная утилита для фискализации ККТ (используется при регистрации/перерегистрации ККТ)
  14. Простота диагностики и настройки на нужный интерфейс подключения к ПК благодаря сервисному режиму
  15. Широкий функционал
  16. Самые компактные габариты
  17. Современный дизайн
  18. Соответствует стандартам EAC

Основные функции

Атол 11Ф ФН 36 выполняет следующие функции:

  1. Осуществляет проверку контрольного числа регистрационного номера контрольно-кассовой техники, обеспечивающего проверку корректности ввода пользователем регистрационного номера в контрольно-кассовую технику
  2. Передает фискальные данные в фискальный накопитель, установленный внутри корпуса ККТ
  3. Обеспечивает формирование фискальных документов в электронной форме
  4. Исключает возможность формирования (печати) кассового чека, кассового чека коррекции, содержащих сведения более чем об одном признаке расчета
  5. Обеспечивает возможность передачи фискальных документов, сформированных с использованием любого фискального накопителя, включенного в реестр фискальных накопителей, любому оператору фискальных данных сразу после записи фискальных данных в фискальный накопитель, в том числе возможность такой передачи в зашифрованном виде, а также возможность повторной передачи не переданных фискальных документов (по которым не было получено подтверждения оператора)
  6. Обеспечивает печать фискальных документов, за исключением случая осуществления расчетов с использованием электронных средств платежа в сети «Интернет»
  7. Обеспечивает возможность печати на кассовом чеке двухмерного штрихового кода (QR-код размером не менее 20 x 20 мм), содержащего в кодированном виде реквизиты проверки кассового чека (дата и время осуществления расчета, порядковый номер фискального документа, признак расчета, сумма расчета, заводской номер фискального накопителя, фискальный признак документа) в отдельной выделенной области кассового чека
  8. Принимает от технических средств оператора фискальных данных подтверждение оператора, в том числе в зашифрованном виде
  9. Информирует пользователя об отсутствии подтверждения оператора переданного фискального документа в налоговые органы в электронной форме через оператора фискальных данных, а также о неисправностях в работе контрольно-кассовой техники
  10. Обеспечивает для проверяющего лица налогового органа возможность печати фискального документа «отчет о текущем состоянии расчетов» в любое время (за исключением контрольно-кассовой техники, применяемой при осуществлении расчетов с использованием электронных средств платежа в сети «Интернет», в которой устройство для печати фискальных документов отсутствует)
  11. Обеспечивает возможность поиска любого фискального документа, записанного в фискальный накопитель, установленный внутри корпуса контрольно-кассовой техники, по его номеру и его печать на бумажном носителе (за исключением контрольно-кассовой техники, применяемой при осуществлении расчетов с использованием электронных средств платежа в сети «Интернет», в которой устройство для печати фискальных документов отсутствует) и (или) передачу в электронной форме
  12. Исполняет протоколы информационного обмена, в соответствии с правилами, установленными законодательством Российской Федерации
  13. Обеспечивает формирование отчета об открытии смены перед началом осуществления расчетов
  14. Обеспечивает формирование отчета о закрытии смены при окончании осуществления расчетов
  15. Контролирует продолжительность смены и не допускает формирование кассовых чеков позднее чем через 24 часа с момента формирования отчета об открытии смены

Панель управления

На панели управления Атол 11Ф ФН 36 расположены следующие кнопки и индикаторы:

  1. Индикатор питания (зеленый)
  2. Индикатор ошибки "Е" (красный)
  3. Кнопка промотки чековой ленты (При удержании кнопки промотки нажатой более десяти секунд, промотка будет остановлена. Для возобновления промотки необходимо отпустить и вновь нажать кнопку)

Описание работы индикаторов

  1. Питание выключено:
    • Индикатор питания (зеленый) - не горит
    • Индикатор ошибки (красный) - не горит
  2. К устройству подключен исправный блок питания (работа от сети), Атол 11Ф ФН 36 включен:
    • Индикатор питания (зеленый) - горит
    • Индикатор ошибки (красный) - не горит
  3. В лотке для чековой ленты нет бумаги:
    • Индикатор питания (зеленый) - горит
    • Индикатор ошибки (красный) - горит
  4. Открыта крышка устройства:
    • Индикатор питания (зеленый) - горит
    • Индикатор ошибки (красный) - горит
  5. Перегрев устройства печати:
    • Индикатор питания (зеленый) - горит
    • Индикатор ошибки (красный) - горит
  6. Аппаратная ошибка (в случае если в устройстве произошла аппаратная ошибка, при которой индикаторы не получают питание, то они мигать не будут)
    • Индикатор питания (зеленый) - мигает
    • Индикатор ошибки (красный) - мигает

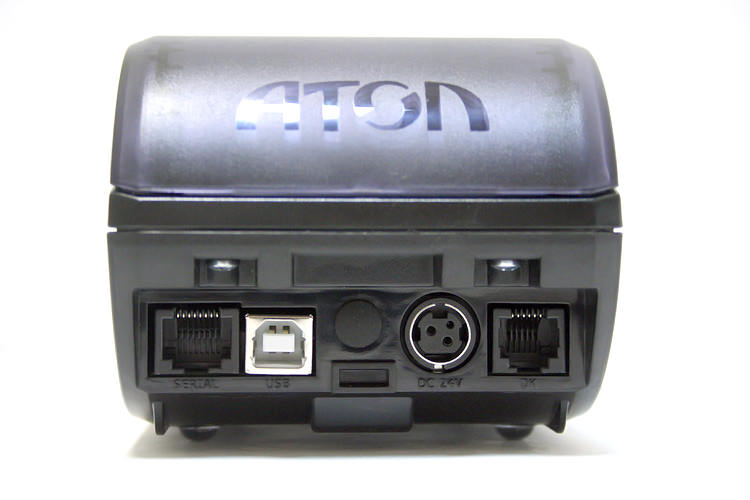

Разъемы для подключения внешних устройств

  1. Разъем стандарта USB (В)
  2. Разъем стандарта RS-232 (TPR8P8C)
  3. Разъем для подключения блока питания 24В
  4. Проем для установки антенны 3G (при производстве закрывается заглушкой)

Подключение любых устройств к Атол 11Ф ФН 36 допускается только после отключении питания устройства!


Настройки

Вход в режим настройки фискального регистратора

  1. Запустите тестовую утилиту - Пуск/Программы/АТОЛ/Драйверы торгового оборудования/Тесты/Драйвер ККТ
  2. Нажмите кнопку "Настройка свойств" – откроется страница свойств драйвера устройства
  3. Нажмите кнопку "Параметры оборудования" – откроется диалог ввода пароля системного администратора устройства
  4. Введите пароль системного администратора устройства, запрограммированный в нем и нажмите кнопку - "Далее"
  5. Откроется окно "Параметры оборудования"

Вход в режим настройки невозможен в следующих случаях:

  • Открыт чек (закройте или отмените чек, в соответствии с описанием прикладной программы)
  • Устройство заблокировано в режиме ввода даты (введите корректную дату и время)
  • При аппаратных ошибках (обратитесь в сервисную службу)
  • Не завершены операции регистрации, закрытия смены

Основные настройки

Ниже при описании параметров настройки Атол 11Ф ФН 36 указаны значения «По умолчанию». Именно такие значения использовались на испытаниях устройства при его производстве, установлены в устройстве при его выпуске с предприятия-изготовителя, устанавливаются при выполнении Технологического обнуления и/или Инициализации таблиц начальными значениями.

При производстве устройства значения по умолчанию параметров работы, а именно настройки количества символов в строке при печати документов, устанавливаются с условием использования чековой ленты шириной 57 мм. В случае использования чековой ленты шириной 44 мм и последующей настройки параметров работы ККТ необходимо учитывать допустимое максимальное количество печатаемых символов в строке, 24 символов соответственно.

  1. Закладка «Основные»
    • Номер устройства в магазине. В этом поле указывается логический номер аппарата (из диапазона 1..99). Основное достоинство данного способа идентификации в том, что этот номер можно менять. То есть, если фискальный регистратор сломался, то на его место можно поставить устройство с другим заводским номером, но запрограммировать в нем тот же логический номер (Номер по умолчанию - 1)
    • Режим работы. Поле определяет режим работы устройства
    • Пароль для доступа. Он используется программой, управляющей ККТ. Пароль доступа к устройству – число из диапазона - 0..9999 (Пароль по умолчанию - 0)
    • Максимальное время простоя. При сбое часов ККТ при закрытии документа возможно расхождение времени с таймером Фискального накопителя (ФН). Во избежание подобной ситуации при закрытии документа Атол 11Ф ФН 36 сравнивает время открытия смены с текущим значением часов. Если разница больше, чем значение данного поля, то фискальный регистратор запросит подтверждение закрытия документа (Время простоя по умолчанию - 0)
    • Звуковой сигнал при: (Звуковой сигнал по умолчанию - Флаги не установлены)
      • Протокольных ошибках. Если флаг установлен, то при возникновении протокольных ошибок фискальный регистратор воспроизведет звуковой сигнал
      • Конце бумаги/открытии крышки. При установленном флаге звуковой сигнал будет воспроизводиться при окончании бумаги и/или открытии крышки
      • Включении устройства. Если флаг установлен, то при включении аппарат воспроизведет звуковой сигнал
    • Автоматическое снятие отчета по секциям перед отчетом закрытия смены. Если флаг установлен, то перед отчетом о закрытии смены на печать будет выведен отчет по секциям (По умолчанию - Не установлен)
    • Производить инкассацию. Если флаг включен, то после снятия отчета о закрытии смены обнуляется счетчик наличных денег в устройстве и печатается строка «ИНКАССАЦИЯ», иначе (флаг не установлен) печатается строка «НАЛИЧНОСТЬ» (По умолчанию - Установлен)
  2. Закладка «Устройства» (На данной закладке выбирается тип подключения Атол 11Ф ФН 36 к ПК.)
    • Порт 1, Порт 2, Порт 3, МАС-адрес, Маска подсети, Шлюз. Для данной модели эти параметры всегда недоступны
    • Порт 4. Поле предназначено для настройки канала связи, посредством которого осуществляется обмен данными фискального регистратора с ПК (один из интерфейсов RS-232, USB) (Порт по умолчанию - RS-232)
    • Скорость. Поля предназначены для настройки скорости обмена устройства с ПК. На этой скорости Атол 11Ф ФН 36 ожидает команды от ПК. Только если эта скорость совпадает со скоростью драйвера, то возможна работа ПК с устройством. То есть, если ПК посылает команды на скорости отличной от той, на какой фискальный регистратор ожидает получать команды, совместная работа ПК и ККТ невозможна (Скорость по умолчанию - 115200 бод)
  3. Закладка «ОФД» (На данной закладке производится настройка интерфейса и канала обмена с оператором фискальных данных (ОФД), аккредитованного налоговыми органами (ФНС)
    • Адрес. В поле вводится адрес сервера (можно указать IP-адрес или URL-адрес сайта оператора) (Адрес по умолчанию - 0.0.0.0.)
    • Порт. В поле нужно указать номер порта (диапазон 0..9999), по которому будет осуществляться обмен данными с ОФД (Порт по умолчанию - 7777)
    • DNS. В поле указывается система доменных имен (DNS по умолчанию - 0.0.0.0.)
    • Канал обмена. В поле нужно указать канал обмена, по которому будет осуществляться обмен (Канал по умолчанию - EthernetOverUSB)
    • Интервал опроса фискального накопителя (ФН) на наличие сообщений для передачи ОФД. В данном параметре можно указать промежуток времени, по прошествии которого будет запускаться проверка ФН на наличие не отправленных данных ОФД (Интервал по умолчанию - 5000 мс)
  4. Закладка «Параметры печати» (На этой закладке настраиваются режимы самого процесса печати, а не данные, которые печатаются)
    • Левый отступ, знаков. Этот параметр задает количество пустых знакомест от левого края бумаги до начала области печати (от 0 до 8). При установке значения нужно учитывать количество символов в строке, запрограммированное в Атол 11Ф ФН 36 (Левый отступ по умолчанию - 0)
    • Перенос реквизитов. Этот параметр задает способ печати реквизитов (Значение по умолчанию - Если не умещаются, переносить). Возможные значения:
      • Всегда - наименование реквизита и его значение всегда печатаются на разных строках
      • Если не умещаются, обрезать - если наименование реквизита и его значение умещаются в одной строке, то текст будет обрезаться
      • Если не умещается, переносить - если наименование реквизита и его значение умещаются в одной строке, то они печатаются на одной строке, если нет – печатаются на разных строках
    • Минимальная яркость термокомпенсации на чековой ленте. Параметр может принимать значения от 1 до 15 (По умолчанию - 4)
  5. Закладка «Шрифт»
    • Яркость печати. Может принимать значения от 1 (минимальная) до 15 (максимальная). Значение параметра применяется после перезагрузки устройства. Яркость печати меняется при изменении температуры окружающей среды. Яркость при температуре воздуха +10°С должна быть больше, чем при температуре +35°С для того, чтобы на чеке изображение имело одинаковую яркость. Если печать производится нечасто и чеки короткие, то следует установить яркость больше, чем при интенсивной печати длинных чеков (Яркость печати по умолчанию - 6)
    • Межстрочный интервал. Указывает количество точек (по вертикали) между соседними строками текста. То есть чем больше значение указано в данном параметре, тем разреженнее строки: с одной стороны, чем меньше межстрочный интервал, тем короче чек (экономия расходных материалов), а с другой стороны строки начинают сливаться (чек трудно читать). Межстрочный интервал может принимать значения в диапазоне от 0 до 15. Новое значение межстрочного интервала будет применено после печати следующей строки (Значения по умолчанию - для ЧЛ – 3, для КЛ – 2)
    • Шрифт. В Атол 11Ф ФН 36 доступно 4 шрифта: 1 (8х6), 2 (7х6), 3 (6х6), 4 (5х6) (цифры в скобках указывают количество точек по вертикали и горизонтали). Шрифт 1 (8х6) – самый высокий (8 точек по вертикали), а 4 (5х6) – самый низкий. То есть одинаковые чеки (с равным количеством строк), напечатанные разным шрифтом будут разной длины (Значения по умолчанию - для ЧЛ – 2 (7х6), для КЛ – 3 (6х6)
    • Ширина ленты. Параметр может быть задан в диапазоне от 24 до 32 символов в строке (Значение по умолчанию - 32)
    • Тест. Чтобы визуально определить параметры печати можно воспользоваться дополнительной функцией устройства - «Тест». В дополнительном окне «Параметры оборудования» нажать на кнопку - «Тест», предварительно установив флаги напротив тех параметров печати, которые необходимо проверить. При этом Атол 11Ф распечатает демонстрационный документ, исходя из которого, можно настроить наиболее приемлемые параметры печати
  6. Закладка «Печать»
    • Разделители в отчетах. Для повышения читаемости отчетов, состоящих из нескольких отдельных групп данных, эти блоки могут отделяться друг от друга горизонтальными разделительными линиями (Разделитель по умолчанию - Печатать на ЧЛ, символ разделителя “–” (сплошное тире) . Так как отчеты печатаются не очень часто и перерасход бумаги незначителен, то снижение читаемости в пользу экономии расходных материалов не имеет смысла. Возможно, запрограммировать любой символ разделителя, например, символ “*” (звездочка)
    • Команды «Печать строки» и «Формирование реквизита». В большинстве случаев данный параметр позволяет управлять печатью названия товара при оформлении (Значение по умолчанию - Печать на чековой ленте)
    • Печать скидок/надбавок. Данный параметр предназначен для настройки печати скидок/ наценок на чековой ленте в отчетах о закрытии смены. Параметр может принимать следующие значения: (Значение по умолчанию - Не установлено)
      • Запрещена
      • Разрешена на чековой ленте (ЧЛ) - в отчетах закрытия смены будет печататься блок информации о зарегистрированных командой «Оформление скидок/надбавок» скидках и надбавках (наценках)
    • Печать налогов. Данный параметр предназначен для настройки печати информации о налогах на чековой ленте (ЧЛ). Параметр может принимать следующие значения: (По умолчанию - Не установлено)
      • Запрещена
      • Разрешена на ЧЛ
    • Документ готовности к работе. Параметр позволяет настроить печать документа готовности к работе при включении Атол 11Ф ФН 36 (Значение по умолчанию - Не установлено)
    • Сообщение о вводе даты-времени. Параметр позволяет отключить печать сообщения на чековой ленте (ЧЛ) о вводе даты и/или времени с целью экономии бумаги (Значение по умолчанию - Не установлено)
    • Уровень коррекции ошибок QR-кода. Параметр задает уровень коррекции ошибок в печатаемом на устройстве штрих-коде и может принимать значения от 1 (минимальный уровень коррекции) до 4 (максимальный уровень коррекции) (Значение по умолчанию - 1 (минимальный уровень коррекции ошибок)
    • Повторная печать документа. Данный параметр предназначен для настройки печати копии последнего документа. Параметр может принимать значения: (Значение по умолчанию - Отключено)
      • Отключено. Печать копии последнего документа отключена, копия печататься не будет
      • Без названия документа. Печать копии последнего документа включена, но при печати копии не будет печататься название документа
      • С названием документа. Печать копии последнего документа включена, при печати копии название документа будет печататься
    • Расширенные отчеты закрытия смены. Если флаг установлен, то перед печатью отчетов о закрытии смены будет напечатан «Отчет по секциям», «Отчет по кассирам», «Отчет по часам», «Отчет количеств» (Значение по умолчанию - Не установлен)
  7. Закладка «Печать чека»
    • Имя кассира. Атол 11Ф ФН 36 может хранить информацию о 30 кассирах одновременно (два из них называются администратором и системным администратором). Для каждого кассира можно указать пароль и ФИО (Значение по умолчанию - Нет)
    • Номер секции. Устройство может слева от стоимости позиции чека печатать номер секции, в которую данная позиция зарегистрирована. Именно это и позволяет сделать данная настройка, номер секции печатается или номер секции не печатается (Значение по умолчанию - На чековой ленте)
    • Название секции. Иногда желательно напечатать понятное название секции (в отдельной строке). Например, «Мясной отдел» или «БАР». Фискальный регистратор может при печати позиции чека вывести название секции, в которую производится оформление (Название секции по умолчанию - Нет)
    • Двойная высота итога чека и Двойная ширина итога чека. Чтобы визуально выделить итоговую сумму в чеке, можно воспользоваться режимами изменения высоты\ширины шрифта в соответствующей строке (Значение по умолчанию - На чековой ленте)
    • Печать QR-кода с реквизитами чека. Параметр является настройкой печати QR-кода в чеке (Печать по умолчанию - Флаг установлен)
  8. Закладка «Клише/Реклама» (На этой закладке можно настроить клише, печатаемое перед каждым документом, и рекламный текст, который печатается после каждого документа. Для чековой ленты можно установить различное количество печатаемых строк)
    • Кнопка "Картинка". Вставить картинку из памяти устройства. Для программирования картинок также используется кнопка "Картинки" в нижней части рабочего окна
    • Кнопка "Текст". Указывает, что строка клише будет текстовая. Кнопка используется в случае, если ранее в данной строке был указатель на картинку
    • Кнопка "Символ двойной ширины". Вставить символ удвоения ширины следующего символа. Этот специальный знак указывает, что следующий символ будет занимать два знакоместа (спецсимвола и свое собственное)
    • Кнопка "Разделитель". Позволяет вставить символ разделителя
    • Кнопка "Штрих-код". Позволяет вставить штрих-код из памяти Атол 11Ф ФН 36
    • Количество строк ЧЛ и Количество строк на КЛ. Параметр определяет количество строк клише на чековой ленте (ЧЛ) (Значение по умолчанию - На ЧЛ – 5, на КЛ – 0)
    • Строк заголовка клише. Параметр определяет количество строк заголовка клише
    • Печать в служебных сообщениях. Параметр является настройкой печати клише в служебных сообщениях: (Значение по умолчанию - Флаг установлен)
      • Флаг не установлен - в служебных документах (например, печать сообщений о вводе даты и времени) клише печататься не будет
      • Флаг установлен - в служебных документах клише будет печататься
  9. Настройки клише и рекламного текста
    • Атол 11Ф ФН 36 позволяет работать с различными параметрами печати (4 типа шрифтов, возможность настройки межстрочного интервала и вертикального множителя для печати символов и т.д.). Это приводит к тому, что для настройки клише при различных параметрах печати нужно настраивать различное количество строк для «выталкивания» нижней части чека под линию обрыва. Помимо этого, в устройстве можно настраивать различное количество печатаемых строк на чековой ленте
    • О «выталкивании» нижней части чека. Бумага проходит примерно 20 мм от печатающей головки до линии обрыва. То есть, чтобы не оторвать последние строки чека, после печати последней его строки надо промотать 20 мм бумаги. Это нерационально – каждый чек увеличится на 20 мм (перед клише будет пустое поле) и перед печатью первой строки чека ККТ должна будет напечатать клише. Для экономии расходных материалов и повышения скорости печати чеков устройство вместо промотки бумаги сразу за последней строкой чека печатает клише следующего чека. При этом если клише будет иметь длину 20 мм, то оно как раз «вытолкнет» последнюю строку чека под обрыв. При этом для следующего чека уже будет готово клише и его не придется печатать при первом оформлении прихода/расхода/возврата прихода/возврата расхода. При настройке клише и рекламного текста необходимо руководствоваться следующими правилами:
      • предварительно настроить нужные параметры печати (шрифт, межстрочный интервал и т.д.)
      • учитывать, что обрыв ЧЛ занимает одну строку
      • предварительно самостоятельно определить требуемое количество строк рекламного текста
      • учитывать, что количество строк клише зависит только от параметров печати, количество строк рекламного текста не зависит от параметров печати
      • при изменении параметров печати может измениться количество строк клише
      • учитывать, что строка клише содержит 24-32 символов (в зависимости от ширины, установленной в Атол 11Ф ФН 36 чековой ленты)
  10. Закладка «Скидки/время»
    • Скидки/надбавки. Поля "Применение скидок" и "Применение надбавок" могут принимать следующие значения (описано для скидок, для надбавок аналогично):
      • Запрещены. Начисление каких-либо скидок запрещено
      • Разрешены на весь чек. Скидка начисляется только на весь чек
      • Разрешены на позицию. Начисление скидки возможно только на отдельную позицию чека (при этом допускается начисление одинаковой скидки на каждую позицию чека)
      • Разрешены все. Можно начислять скидку на позицию чека и/или на весь чек
  11. Закладка «Оплата»
    • Наименование видов оплаты 1..5 можно переименовать (максимальное количество символов зависит от ширины используемой чековой ленты (ЧЛ). По умолчанию в Атол 11Ф ФН 36: КРЕДИТОМ (тип 1), ТАРОЙ (тип 2), ПЛАТ. КАРТОЙ (тип 3), ТИП ОПЛАТЫ 5..6. Данные способы оплаты могут быть применимы каждому из четырех фискальных типов оплаты (Электронными, Предварительная оплата (аванс), Последующая оплата (кредит), Иная форма оплаты), кроме типа Наличными (Рекомендуется задавать названия в творительном падеже. При больших суммах допустимо автоматическое затирание нескольких последних символов названия типа оплаты. При печати отчетов о закрытии смены фискальный регистратор не выводит данные о типах оплаты 1..5 при их нулевом значении)
    • Применение вида оплаты 1..3. Устройство позволяет настраивать применение типов оплаты 1..3:
      • Тип оплаты запрещен. Использование данного типа оплаты заблокировано
      • Контроль отключать нельзя. Оставлен для совместимости. Не имеет практического смысла
      • Контроль отключать можно. Позволяет при недостаточном количестве наличных денег в ящике производить возврат. Очень удобно при оформлении возвратов по чекам, оплаченным кредитными картами. Данное свойство типа оплаты должно поддерживаться ПО, использующим устройство
      • Для типов оплаты 5..6 всегда используется настройка "Контроль отключать можно"
  12. Закладка «Кассиры»
    • На закладке «Кассиры» можно ввести пароли кассиров, администратора и системного администратора в поле "Пароль". При необходимости можно поменять наименования кассиров (максимальное количество символов зависит от ширины, установленной в устройстве чековой ленты) в поле "Наименование"
    • В именах кассиров допустимо использовать все символы устройства (русские и латинские строчные и прописные буквы, цифры и т.д.), а также символ удвоения ширины
  13. Закладка «Налоги»
    • Закладка «Налоги» содержит информацию о всех вариантах налогов, запрограммированных в Атол 11Ф ФН 36 при его регистрации в ФНС и выпадающий список, в котором можно выбрать систему налогообложения. Значения налогов печатаются в чеках и в отчетах о состоянии счетчиков. Запрограммированные ставки и наименования налогов нельзя изменить!
    • Для выбора системы налогообложения из выпадающего списка "СНО по умолчанию" можно выбрать: Общая, Упрощенная Доход, Упрощенная Доход минус Расход, Единый налог на вмененный доход, Единый сельскохозяйственный налог, Патентная система налогообложения или Не используется
  14. Закладка «Скидки/надбавки» (Фискальный регистратор поддерживает работу с 16 программируемыми скидками, которые возможно зарегистрировать командой «Оформление скидки/надбавки». На закладке «Скидки/надбавки» настраиваются параметры программируемых скидок. В наименованиях скидок/надбавок допустимо использовать все символы (русские и латинские строчные и прописные буквы, цифры и т.д.), а также символ удвоения ширины)
    • Наименование. Именно эти наименования печатаются в кассовых чеках прихода / расхода / возврата прихода / возврата расхода и в блоках информации о скидках/надбавках (наценках) в отчетах о закрытии смены (максимальное количество символов зависит от ширины используемой чековой ленты (ЧЛ)
    • Флаг. Указывает тип программируемой операции: скидка или надбавка (наценка)
  15. Закладка «Секции»
    • Устройство может регистрировать приход/расход/возврат прихода/возврат расхода и в различные секции. Таких секций в Атол 11Ф ФН 36 - 16. Они имеют фиксированные номера (1..16), наименования (максимальное количество символов зависит от ширины, установленной в устройстве чековой ленты) и налоговые ставки, которые можно изменять. Поля "Номер секции" и "Название секции" на закладке «Печать» указывают, что будет печататься на чековой ленте, а что нет. В названиях секций допустимо использовать все символы (русские и латинские строчные и прописные буквы, цифры и т.д.), а также символ удвоения ширины

Сценарии настройки

Ниже приводятся некоторые рекомендации, которые позволят Вам настроить Атол 11Ф ФН 36 оптимальным образом.

  1. Минимальный расход бумаги. Если стоит задача экономии расходных материалов, то необходимо решить, за счет чего эта экономия будет производиться. Лучшим решением станет сокращение количества информации:
    • не печатать дополнительную строку с названием секции (номер секции всегда печатается на одной строке со стоимостью товара)
    • не печатать отдельную строку с количеством и ценой (строка со стоимостью печатается всегда)
    • не печатать рекламный текст после чеков
    • либо за счет способа отображения информации на чеке
    • использовать мелкий (по вертикали) шрифт
    • сократить расстояние между строками (межстрочный интервал)
    • не выделять итоговую сумму чека двойной высотой шрифта
  2. Максимальная скорость печати. Если стоит задача повышения скорости печати, то можно установить и применить минимальные значения таких параметров как, например, "Межстрочный интервал", "Шрифт" и т.д., а параметру "Яркость печати" присвоить значение, которое повышает скорость печати, не влияя негативно на визуальное восприятие печатаемого документа. На практике стоит рассматривать критерий «скорость формирования чеков». То есть, если на каждую позицию печатать 4 строки со скоростью 30 строк в секунду, то 20 позиций будут напечатаны за 2,67 секунды, а при настройках 2 строки на позицию и 20 строк/сек. те же 20 позиций Атол 11Ф ФН 36 напечатает за 2 секунды. То есть на 25% быстрее. Скорость печати при различных параметрах можно установить при Демонстрационной печати

Экспорт и Импорт настроек

  1. Кнопка "Экспорт" - позволяет сохранить настройки фискального регистратора в файле для последующего его импорта на другое устройство, которое надо настроить так же. При использовании нескольких устройств одной модели, достаточно настроить одну из них и сохранить (экспортировать) настройки в файле, а затем с помощью внешнего носителя памяти или сети импортировать эти настройки на другие устройства
  2. Кнопка "Импорт" - это процесс обратный экспорту – считать из файла настройки и записать их в фискальный регистратор. Таким способом очень удобно быстро восстанавливать параметры Атол 11Ф ФН 36 после ремонта или «копировать настройки» одного устройства на другие

Неполадки и их устранение

  1. Атол 11Ф ФН 36 не реагирует на нажатия кнопки:
    • Идет отработка какой-то команды – дождитесь окончания выполнения текущей операции
    • Произошло замятие бумаги – освободите бумагу
    • Устройство вышло из строя – устраните неполадки согласно эксплуатационной и ремонтной документации или обратитесь в сервисную организацию
  2. Устройство не входит в режимы:
    • Устройство не входит в режим оформления кассовых чеков (смена превысила 24 часа) – закрыть смену (снять отчет о закрытии смены)
    • Фискальный регистратор заблокирован в режиме ввода даты – введите правильную дату
    • Неверный номер режима (ошибка -16) или пароль (ошибка -3825) – проверьте режим и пароль
    • Не завершены операции регистрации ККТ Атол 11Ф ФН 36, закрытия смены и др. или данные не переданы ОФД (истек срок ожидания) – завершите операцию и/или настройте связь для корректного обмена с ОФД
    • В устройстве отсутствует Фискальный накопитель (ФН) (устройство заблокировано) – проверить подключение фискального накопителя (ФН) в БУ ККТ, проверить исправность кабеля ФН, проверить исправность ФН. При обнаружении неполадки, устранить ее (или обратиться в сервисную службу)
    • Атол 11Ф ФН 36 заблокирован, при попытке входа в режим воспроизводит характерный звуковой сигнал, по причине несоответствия заводского номера устройства установленному в нем ФН – установите ФН в соответствующий экземпляр устройства с правильным заводским номером
  3. Устройство не отвечает на команды ПК:
    • Устройство выключено – включите питание
    • Скорость обмена фискального регистратора с ПК не совпадает со скоростью, на которой ПК посылает команды – установите скорость передачи данных ПК
    • При работе по интерфейсу RS-232 скорость обмена устройства с ПК совпадает со скоростью, на которой ПК посылает команды, но канал связи не позволяет передавать данные на такой скорости без ошибок – установите скорость передачи данных между ПК и устройством равной 4800 бод
    • Соединительный кабель не подключен или вышел из строя – подключите или замените кабель
    • Фискальный регистратор вышел из строя – устраните неполадки согласно эксплуатационной документации или обратитесь в сервисный центр
  4. Устройство не входит в режим оформления кассовых чеков:
    • Закрыт архив фискального накопителя (ФН) – установите новый экземпляр ФН и проведите регистрацию ККТ
  5. Устройство издает периодические звуковые сигналы, ПК выдает ошибку «Нет бумаги»:
    • Бумага закончилась, вставьте бумагу
    • Проверить датчик бумаги – при обнаружении неполадки рекомендуется обратиться к изготовителю устройства или в сервисный центр
  6. При снятии отчета о закрытии смены произошел сбой, ККТ выдает ошибку «Снятие отчета прервалось»
    • Необходимо повторно закрыть смену
  7. Отсутствует печать одной или нескольких точек:
    • Неисправна печатающая головка – рекомендуется обратиться в сервисный центр
  8. Отсутствует печать:
    • Неисправна печатающая головка – рекомендуется обратиться в сервисный центр
    • Недостаточный прижим печатающей головки – рекомендуется обратиться в сервисный центр
    • Недостаточная яркость печати – увеличьте яркость печати
  9. При включении питания фискальный регистратор подает периодические звуковые сигналы:
    • Открыта крышка устройства – закройте крышку
  10. При включении питания устройство подает периодические звуковые сигналы и, возможно, печатает на чековой ленте «НЕНОРМ» (возможно в любом из пунктов):
    • Устройство вышло из строя – рекомендуется обратиться в сервисный центр
  11. При включении питания устройство печатает:
    • "ЗН НЕ ВВЕДЕН" - Ввести заводской номер с помощью "Утилиты пользователя" согласно описанию документа «Регистрация ККТ. Методика проведения»
    • "НЕВЕРНЫЙ КОД ЗАЩИТЫ" - Ввести правильный код защиты (указывается в Паспорте данной ККТ)
    • "ФН НЕ ИЗ ЭТОЙ ККТ" - Установить фискальный накопитель (ФН), с которым была выполнена регистрация данного устройства
    • "НЕОБХОДИМО ОТПРАВИТЬ ФД ОФД" - Установить связь с ОФД – отправить данные о фискальном документе
    • "НОМЕР ФД ВОССТАНОВЛЕН ИЗ ФН" - Сбой в работе устройства (номер фискального документа не сохранен) – фискальный документ (ФД) восстановлен автоматически из ФН
  12. На все команды ПК, Атол 11Ф ФН 36 отвечает «Неверный пароль»:
    • Пароль доступа к устройству не используется или некорректный – на странице драйвера включите флаг "Использовать пароль" и укажите значение, настроенное в ККТ (закладка «Основные» поле "Пароль доступа к ККТ")
  13. В отчете о закрытии смены печатается текст:
    • "ПРЕВЫШЕНО ВРЕМЯ ОЖИДАНИЯ ОТВЕТА ОФД" - Установить связь с ОФД, получить подтверждение
    • "ОШИБКА ФН", "ИСЧЕРПАН РЕСУРС ФН", "ТРЕБУЕТСЯ ЗАМЕНА ФН" - Заменить ФН
  14. При печати устройство выдает ошибку «Перегрев головки принтера» или на бумаге остается темный след от головки:
    • Температура головки принтера превысила 64°С. Рекомендуется понизить яркость печати. Продолжение работы возможно после понижения температуры головки принтера. А также во избежание перегревов печатающей головки при печати объемных документов рекомендуется печатаемую информацию располагать ближе к центру в связи с тем, что температурный датчик расположен по центру печатающего устройства
  15. При входе в режим оформления чеков или режим отчета о закрытии смены Атол 11Ф ФН 36 отвечает «Проверьте дату и время»:
    • Необходимо установить Дату и Время
  16. В фискальном накопителе (ФН) переданы неверная дата или время:
    • Необходимо установить Дату и Время
  17. Некорректное значение параметров команды ФН:
    • Необходимо повторно ввести реквизиты регистрации ККТ и провести регистрацию устройства
  18. Превышение размеров TLV данных ФН:
    • Ввести верные реквизиты и параметры регистрации устройства и выполнить регистрацию ККТ
  19. Нет транспортного соединения ФН:
    • Устранить неполадку соединения ККТ с ФН, повторно ввести данные и провести регистрацию устройства
  20. В фискальном накопителе (ФН) есть неотправленные фискальные данные (ФД):
    • Требуется завершить отправку ФД в ККТ
    • Проверить ПК, в случае если ПК находится в спящем режиме, данные ОФД не отправляются, перевести ПК в активный/рабочий режим

Комплектация

  1. Фискальный регистратор Атол 11Ф ФН 36
  2. Фискальный накопитель ФН-1.1/36
  3. Блок питания (24 В, 2,5 А)
  4. Кабель сетевой с евровилкой
  5. Кабель USB патч-корд A/B
  6. Инструкция по быстрому запуску (AL.P011.00.000 БЗ)
  7. Паспорт фискального регистратора (AL.P011.00.000ПС)
  8. Паспорт фискального накопителя
  9. Ограничитель для узкой ленты (переходник с термоленты 58 мм на 44 мм)
  10. Рулон термочувствительной бумаги (ширина 58 мм)
  11. Опционально:

Применение

  1. Интернет-магазины
  2. Торговля (магазины любых типов)
  3. Услуги (салон красоты, автосервис, мастерская мелкого ремонта и т.д.)
  4. Рестораны
  5. Кафе
  6. Отели
  7. Приемные пункты (металл, стеклотара и т.д.)

Помощь и поддержка

По Вашему желанию, специалисты ООО "ВЦ-Домос", окажут весь спектр услуг по подключению, настройке и введению в эксплуатацию, любой контрольно-кассовой техники (ККТ) и дополнительного оборудования (сканера штрих-кода, пин-пада, принтера этикеток, весов, денежного ящика и т.п.):

  1. Регистрация в ФНС
  2. Подключение к ОФД
  3. Изготовление ЭЦП/КЭП (Электронно-цифровая подпись/квалифицированная электронная подпись)
  4. Подключение к ЕГАИС, ФГИС "Меркурий"
  5. Замена фискального накопителя (ФН)
  6. Настройка компьютера (настройка доступа к личному кабинету ФНС и ОФД на Вашем компьютере, установка драйверов)
  7. Подключение и настройка дополнительного оборудования (сканера штрих-кода, пин-пада, принтера этикеток, весов, денежного ящика и другого оборудования)
  8. Обновление ПО (прошивка) кассовых аппаратов под новые форматы фискальных данных 1.05, 1.1
  9. Регистрация/перерегистрация ККТ
  10. Внесение номенклатуры (ввод базы товаров в Ваш кассовый аппарат)
  11. Снятие с учета ККТ
  12. Техническое сопровождение
  13. Обучение Вашего персонала по работе с ККТ
  14. Поставка любой контрольно-кассовой техники, расходных материалов и ПО
  15. Автоматизация Вашего бизнеса (Консультации, помощь в выборе оптимального программного обеспечения и оборудования, автоматизация предприятий оптовой и розничной торговли, ресторанов и развлекательного бизнеса, сферы оказания различных услуг)
  16. Ремонт, сервисное обслуживание и многое другое

Всегда будем рады оказать Вам помощь и поддержку!

Отдел продаж и служба поддержки клиентов: +7 (495) 472-57-31, Авторизованный сервис-центр (сервисное обслуживание и ремонт банковской и кассовой техники)


Производитель
Атол
Модель
11Ф (ФН 36)
Тип устройвтва
Фискальный регистратор
Соответствует требованиям 54-ФЗ
Да
Работа с ЕГАИС
Да
1С:Совместимо
Да
Встроенный фискальный накопитель
Да
Защита фискальных данных сертифицирована ФСБ России
Да
Версия ПО управляющего микроконтроллера ФН
FN v.01
Поддержка форматов фискальных данных (ФФД)
1.0, 1.05
Принтер
Атол
Способ печати
Термопечать
Тип бумаги
Термохимическая
Печатающий механизм
SII LTP01-245-02, Seiko Instruments (Япония)
Качество печати, dpi
203
Скорость печати, мм/сек
75
Ресурс печатающей головки, км чековой ленты
50
Количество символов в строке (при бумаге 58 мм)
24-42
Количество символов в строке (при бумаге 44 мм)
24-34
Чековая лента (ширина, мм)
57+0/-1, 44+0/-1
Чековая лента (толщина, мм)
0,06 - 0,08
Чековая лента (внешний диаметр рулона, мм)
до 52
Чековая лента (внутренний диаметр втулки, мм)
не менее 12
Чековая лента (плотность, г/м²)
52,3 - 64
Автоотрез
Нет
Наличие гребенки для ручного отделения чековой ленты
Да
Печать графических элементов
Да
Работа с одномерными (1D) штрих-кодами
Да
Работа с двумерными (2D) штрих-кодами
Да
Учет денежных сумм
Да
Подсчет частных итогов
Да
Подсчет суммы сдачи
Да
Подсчет общих итогов
Да
Снятие показаний денежных и операционных регистров с автоматическим выводом данных на печать
Да
Гашение денежных регистров с автоматическим выводом на печать их значений
Да
Гашение операционных регистров с автоматическим выводом на печать их значений
Да
Приход/тип оплаты «наличными»
Да
Приход/тип оплаты «электронными»
Да
Приход/смешанный тип оплаты
Да
Расход/тип оплаты «наличными»
Да
Расход/тип оплаты «электронными»
Да
Расход/смешанный тип оплаты
Да
Выплата, не связанная с приходом/расходом
Да
Внесение денежных сумм
Да
Расчет процентной скидки/надбавки
Да
Выделение (начисление) налогов по установленным налоговым ставкам
Да
Возврат прихода (с учетом скидок/надбавок)
Да
Возврат расхода (с учетом скидок/надбавок)
Да
Аннулирование всего чека или любой его позиции до окончания его полного формирования
Да
Учет цены тары и упаковки
Да
Умножение цены на количество
Да
Снятие отчетов регистрации
Да
Снятие отчета открытия смены
Да
Снятие отчета закрытия смены
Да
Снятие отчета о текущем состоянии расчетов
Да
Снятие отчета закрытия архива ФН
Да
Количество регистров
45
Разрядность денежных регистров (стоимость товара/услуги/работы)
10
Разрядность денежных регистров (возврат прихода/расхода)
10
Разрядность денежных регистров (итог сменных приходов)
12
Разрядность денежных регистров (итог сменных расходов)
12
Разрядность денежных регистров (общий итог)
14
Разрядность операционных регистров (кол-во выданных чеков)
4
Разрядность операционных регистров (кол-во выданных показаний)
4
Разрядность операционных регистров (кол-во проведенных гашений)
4
Разрядность реквизитов, регистрируемых в памяти ККТ (заводской номер ККТ)
14
Разрядность реквизитов, регистрируемых в памяти ККТ (регистационный номер ККТ)
16
Разрядность реквизитов, регистрируемых в памяти ККТ (идентификационный номер налогоплательщика)
12
Разрядность реквизитов, регистрируемых в памяти ККТ (дата регистрации, перерегистаций и получения отчетов)
6
Разрядность реквизитов, регистрируемых в памяти ККТ (заводской номер ФН)
16
Разрядность реквизитов, регистрируемых в памяти ККТ (дата активации ФН)
6
Разрядность реквизитов, регистрируемых в памяти ККТ (итог сменных приходов)
12
Разрядность реквизитов, регистрируемых в памяти ККТ (итог сменных расходов)
12
Время сохранения информации в регистрах после выключения питания (часов)
не менее 1440
Максимально возможная сумма к пробитию
99 999 999 руб., 99 коп.
Максимально допустимая разрядность вводимых чисел
10 десятичных разрядов
Количество разрядов после точки при регистрации денежных сумм с десятичной точкой
2 десятичных разряда
Кассовый чек прихода
Да
Кассовый чек возврата прихода
Да
Кассовый чек расхода
Да
Кассовый чек возврата расхода
Да
Внесение/выплата денег
Да
Чек коррекции (приход)
Да
Чек коррекции (расход)
Да
Количество кассиров
30
Количество паролей доступа к устройству
32 (разрядность до 8 цифр)
Пароль на связь, цифр
4
Пароль режима ввода заводского номера, цифр
8
Пароли кассиров, цифр
8
Пароли администратора и системного администратора, цифр
8
Количество отделов (секций)
16
Печать названия отдела (секции)
Да (или номер секции)
Количество налоговых ставок
6
Печать налогов в чеках и отчетах
Да
Количество скидок/надбавок
16
Печать скидок/надбавок
Да
Количество шрифтов (точек по вертикали и горизонтали)
4 (8х6, 7х6, 6х6, 5х6)
Настраиваемая яркость печати
1-15
Настраиваемый межстрочный интервал (точек по вертикали)
0-15
Печать разделителей в отчетах
Да (сплошное тире, звездочка)
Генерация и печать QR-кода
Да
Уровень коррекции ошибок QR-кода
1-4
Печать клише перед каждым документом
Да
Печать рекламного текста
Да
Печать обязательных форматов фискальных документов
Да
Печать документа о готовности к работе
Да
Печать отчета об открытии смены
Да
Печать отчета о текущем состоянии расчетов
Да
Печать суточного отчета о состоянии счетчиков без гашения
Да
Печать отчета по секциям
Да
Печать отчета по кассирам
Да
Печать почасового отчета
Да
Печать отчета количеств
Да
Печать отчета о состоянии счетчиков с гашением (закрытие смены)
Да
Печать фискальных документов по номеру
Да
Повторная печать документа
Да
Печать информации о ККТ
Да
Демонстрационная печать
Да
Количество одновременно печатаемых документов
1
Экспорт/импорт настроек
Да
Оплата чека несколькими типами платёжных средств
Да
Интерфейсы для подключения внешних устройств
USB, RS-232С
Беспроводной интерфес подключения
Опция (2G/3G, Wi-Fi, Bluetooth)
Интерфейс для передачи данных в ОФД
USB, RS-232С, опционально - 2G/3G, Wi-Fi
Коммуникационный модуль с Wi-Fi
Опция
Коммуникационный модуль с модемом GPRS/GSM 2G/3G
Опция
Коммуникационный модуль Bluetooth
Опция
Подключение к ПК
USB, RS-232С, опционально - 2G/3G, Wi-Fi
Скорость обмена с ПК, бод
4800-115200 (настраиваемая)
Драйвера
АТОЛ: Драйвер ККТ
Совместимость с ПО
Совместим со всеми наиболее распространенными кассовыми ПО
Совместимость с операционными системами
Windows, Linux, Android, iOS
Работа со сканерами штрих-кодов
Да
Работа с POS-компьютерами
Да
Работа с мобильными устройствами (планшет, смартфон)
Опция
Работа с POS-системами на базе мобильных ОС
Опция
Контроль окончания ленты (Датчик "конец ленты")
Да
Контроль открытой термоголовки (Датчик "открыта крышка")
Да
Подключение дисплея покупателя
Через управляющий ПК (требуется переходник)
Световая индикация
Да
Звуковая индикация
Да
Сервисный режим
Да
Автоматическое самотестирование при включении
Да
Загруженный в ФН ключ документов, длинной бит
256
Загруженный в ФН ключ сообщений, длинной бит
256
Срок действия ключей фискального признака, месяцев
36
Время непрерывной работы, не менее (часов в сутки)
16
Средняя наработка на отказ, не менее (часов)
3000
Средняя наработка на информационный сбой, не менее (часов)
300
Среднее время восстановления работоспособного состояния (часов)
не более 0,5
Строк печати средней длины, не менее
10000000
Срок службы (амортизации), не менее (лет)
7
Относительная влажность, %
85
Температура, °С
+5...+45
Атмосферное давление, кПа (мм рт. ст.)
84-107 (631-805)
Вибрация, амплитуда мм
не более 0,15
Вибрация, частота Гц
35
Потребляемый ток, А
2,5
Потребляемая мощность, Вт
60
Питание, В/Гц
220/50-60
Источник питания
Блок питания 24В
Габаритные размеры (ШхГхВ), мм
87х160х79
Материал
Пластик
Цвет
Черный, белый
Масса, кг
0,36
Гарантия производителя
1 год
Производство
Россия

Рекомендуемые товары:

В наличии
30 200 руб.
Сравнить В сравнении
В наличии
22 690 руб.
Сравнить В сравнении
В наличии
25 900 руб.
Сравнить В сравнении
В наличии
19 900 руб.
Сравнить В сравнении
В наличии
30 790 руб.
Сравнить В сравнении
