Атол SB2109 BT - Сканер штрих-кода

(0)

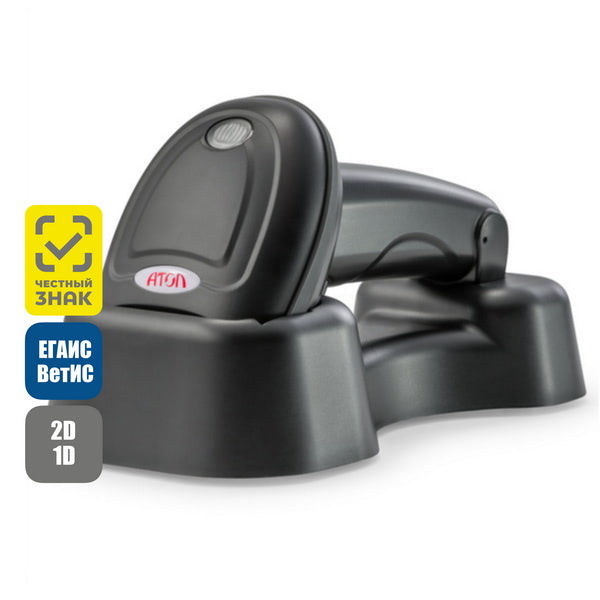

Атол SB2109 BT
Производитель:
Атол
Модель:
SB2109 BT
Тип устройвтва:
Сканер штрих-кода (2D)
Тип сканера:
Двумерный (2D) беспроводной (Bluetooth) фото-сканер
Форм-фактор:
Ручной

Атол SB2109 BT - Сканер штрих-кода. Двумерный (2D) беспроводной (Bluetooth) фото-сканер. Быстро и безошибочно распознаёт все виды линейных (1D) и стандартные двумерные (2D) штрих-коды. Может легко считывать штрих-коды с бумаги, пластиковых карт и ЖК-дисплеев. Быстро и качественно считывает низкоконтрастные и повреждённые штрих-коды. Соответствует требованиям систем - Честный ЗНАК, ЕГАИС, ВетИС. Поддержка обычного режима и режима хранения. Большой объём встроенной памяти. Мощный аккумулятор и система управления питанием. Проводной и беспроводной режим подключения. Интерфейс - USB, Bluetooth

Атол SB2109 BT

Атол SB2109 BT - Сканер штрих-кода. Двумерный (2D) беспроводной (Bluetooth) фото-сканер. Быстро и безошибочно распознаёт все виды линейных (1D) и стандартные двумерные (2D) штрих-коды (различные PDF417-коды, QR-коды, DataMatrix-коды и другие двумерные матричные штрих-коды). Может легко считывать штрих-коды с бумаги, пластиковых карт, ЖК-дисплеев и других печатных носителей, а также быстро и качественно считывает низкоконтрастные и повреждённые штрих-коды. Соответствует требованиям системы цифровой маркировки "Честный ЗНАК". Соответствует требованиям ЕГАИС, ВетИС. Высокопроизводительный сканирующий модуль имеет усовершенствованный алгоритм работы и технологию сканирования штрих-кодов на больших расстояниях при различных условиях освещения. Поддержка обычного режима и режима хранения. Большой объём встроенной памяти для безопасного и надёжного хранения данных. Встроенный аккумулятор и система управления питанием позволяет работать на удалении от рабочего места до 12 часов без подзарядки. Совместим с большинством онлайн-касс, POS-систем и интеллектуальных терминалов. Проводной и беспроводной режим подключения. Интерфейс - USB, Bluetooth. Изготовлен из прочного износостойкого пластика, имеет класс защиты IP54, что позволяет работать даже в загрязнённых помещениях с повышенной влажностью

Соответствует требованиям Национальной системы цифровой маркировки и прослеживаемости товаров "Честный ЗНАК". Атол SB2109 BT прекрасно считывает и распознаёт все типы штрих-кодов, используемых для маркировки алкогольной, табачной, фармацевтической и другой продукции, попадающей под проект маркировки (в список обязательной маркировки войдёт более 50 групп товаров). В 2018 году Правительством РФ запущена программа по обязательной маркировке отдельных товаров средствами идентификации. Маркировка представляет собой нанесение специального Data Matrix кода на упаковку и внесение этой единицы товара в базу данных. Основная задача системы "Честный ЗНАК" — гарантировать потребителям подлинность и заявленное качество приобретаемой продукции

Соответствует требованиям ФС РАР (Федеральная Служба по Регулированию Алкогольного Рынка). Может считывать алкогольные марки формата PDF417 и идеально подходит для работы в системе ЕГАИС (Единая Государственная Автоматизированная Информационная Система). Мониторинг работоспособности узлов системы ЕГАИС ПАП/ИМП

Соответствует требованиям ФГИС «Меркурий» (Федеральная Государственная Информационная Система в области ветеринарии). Автоматизированная информационная система «Меркурий» предназначена для электронной сертификации и обеспечения прослеживаемости поднадзорных государственному ветеринарному надзору грузов при их производстве, обороте и перемещении по территории Российской Федерации в целях создания единой информационной среды для ветеринарии, повышения биологической и пищевой безопасности

Соответствует требованиям Европейских директив - 2011/65/EU, 2014/35/EU, 2014/30/EU и требованиям - ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств", ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники"


Особенности

  1. Атол SB2109 BT - идеальный вариант для сбора данных в удалении от рабочего места и в труднодоступных местах, для сканирования габаритных товаров или продукции с определенными условиями хранения, перемещение которых к стационарному сканеру проблематично (крупногабаритный, тяжелый). Подходит для супермаркетов, минимаркетов, алкомаркетов (особенно с большими оборотами спиртосодержащей продукции с разным качеством акцизных марок), аптек, медицинских центров, бутиков одежды, обуви, парфюмерии - любых предприятий розничной и оптовой торговли, производственных и складских предприятий, предприятий сферы услуг, общепита и т.д. Подходит для всех товаров подлежащих обязательной маркировке (Честный ЗНАК, ЕГАИС, ВетИС и т.д.). Позволит оптимизировать процесс считывания штрих-кодов, увеличит пропускную способность и облегчит рабочий процесс
  2. Оснащён мощным сканирующим источником света, технологией интеллектуального распознавания изображений и технологией сканирования штрих-кодов на больших расстояниях при различных условиях освещения. Высокопроизводительный сканирующий модуль (чип распознавания штрих-кода) имеет усовершенствованный алгоритм работы, что значительно сокращает трудности считывания штрих-кода и является прекрасным ориентиром, по которому можно судить о высокой надёжности, низком энергопотреблении и высокой производительности устройства. При разработке сканера Атол SB2109 BT использовалась современная компонентная база, что позволило довести качество считывания до высокого уровня
  3. Совместим с большинством онлайн-касс, POS-систем и интеллектуальных терминалов
  4. Работает в операционных системах Windows, Mac OS X, Linux, Android, iOS
  5. Атол SB2109 BT может распознавать все виды линейных (1D) и стандартные двумерные (2D) штрих-коды (различные PDF417-коды, QR-коды, DataMatrix-коды и другие двумерные матричные штрих-коды). Может легко считывать штрих-коды с бумаги, пластиковых карт, ЖК-дисплеев и других печатных носителей, а также быстро и качественно считывает повреждённые и низкоконтрастные штрих-коды (способен считывать штрих-коды от 20% контрастности)
  6. Считывает, декодирует и передает на кассу, терминал, POS-систему или ПК, штрих-коды следующих стандартов - Aztec, BPO, Codabar, Codablock, Code 11, Code 39, Code 93, Code 128/EAN128, DataMatrix, EAN.UCC Composite, Interleaved 2 of 5, Matrix 2 of 5, MaxiCode, MicroPDF417, MSI Code, PDF417, Planet, Plessey Code, Postnet, QR-code, RSS, Standard 2 of 5, Telepen, TLC 39, UPC/EAN и другие (список поддерживаемых штрих-кодов)
  7. Сканер штрих-кода Атол SB2109 BT подходит для всех товаров подлежащих обязательной маркировке в системах ГИС МТ "Честный ЗНАК", ЕГАИС, ВетИС и т.д.
  8. Благодаря встроенной радиосистеме Bluetooth (Bluetooth 4.1 (2402-2480 МГц), сканер можно использовать в радиусе до 10-30 метров от подставки внутри помещения (в зависимости от условий помещения) и до 50 метров в прямой видимости вне помещения, что дает максимальную свободу оператору и избавляет его от забот о кабеле. Базовая скорость передачи данных - 1 Мбит/c. Идеально подойдет товароведам, кладовщикам и продавцам крупногабаритных товаров, которым необходимо свободное перемещение по складу или торговому залу
  9. Проводной и беспроводной режим подключения. Интерфейс подключения - USB, Bluetooth. Поддержка Bluetooth протоколов HID (Human Interface Device Profile), SPP (Serial Port Profile) и BLE (Bluetooth Low Energy)
  10. Режим COM (эмуляция COM-порта). Для работы Атол SB2109 BT через COM-порт, нет необходимости устанавливать специальный драйвер, достаточно перевести сканер в режим подключения Bluetooth SPP (Serial Port Profile), который эмулирует последовательный порт при помощи протокола RFCOMM, который создаёт виртуальный последовательный поток данных и эмулирует управляющие сигналы RS-232. Таким образом будет осуществляться обмен данными посредством эмуляции интерфейса RS-232. В классической беспроводной технологии Bluetooth, профиль последовательного порта (SPP) обеспечивает возможность замены проводного интерфейса RS-232 беспроводным соединением между двумя устройствами
  11. Настройка Атол SB2109 BT осуществляется считыванием специальных штрих-кодов, а также при помощи специального программного обеспечения, что позволяет легко запрограммировать сканер под нужные Вам функциональные параметры, такие как - параметры интерфейса связи, режимы сканирования, обработка и вывод данных и т.д.
  12. Прошивка сканера осуществляется при помощи специального приложения и файла прошивки
  13. Режимы работы - «Обычный режим» и «Режим хранения». В «Обычном режиме» данные передаются напрямую на хост-устройство по USB-кабелю или Bluetooth. В случае если сканер выходит за пределы дальности действия беспроводного соединения, рекомендуется использовать «Режим хранения», при котором сканированные штрих-коды будут записываться во внутреннюю память устройства
  14. Большой объём встроенной памяти для безопасного и надёжного хранения данных (встроенная память Атол SB2109 BT может хранить до 10 тысяч сохранённых штрих-кодов, в зависимости от их размера)
  15. Мощный аккумулятор и система управления питанием, позволяют работать на удалении от рабочего места до 12 часов без подзарядки (в зависимости от количества операций сканирования). Время работы в режиме ожидания более 20 дней. Аккумулятор достаточно быстро перезаряжается, что выражается в повышении производительности
  16. Режим экономии энергии - если сканер не используется в течение определенного времени, то он может автоматически переходить в энергосберегающий (спящий) режим
  17. Имеет звуковую и светодиодную индикацию, опционально - вибросигнал, а также, механизм нацеливания - проекционное устройство, которое используется для проецирования специального изображения при считывании штрих-кода, что существенно облегчает процесс сканирования
  18. Глубина сканирования / Ширина штрих-кода:
    • 5 mil (Code 39) / 90-120 мм
    • 13 mil (EAN) / 30-300 мм
    • 20 mil (Code 39) / 30-450 мм
    • 10 mil (PDF417) / 50-225 мм
    • 10 mil (DataMatrix) / 52-240 мм
  19. Дальность сканирования до 450 мм (в зависимости от типа и четкости считываемой символьной последовательности), под углом 45° (горизонтально) и 30° (вертикально) - что очень удобно для кассира/оператора. Скорость сканирования - 250 миллиметров в секунду. Разрешение - 640 (горизонтально) x 480 (вертикально). Рабочее напряжение составляет - 3.3 В, зарядное напряжение - 5 В. Потребляемая мощность - 60mA (рабочий режим), 40mA (режим ожидания), 300mA (сканирование). Питание DC+5V±5%
  20. Атол SB2109 BT может свободно эксплуатироваться в помещении и на улице при температуре от 0 до +40°C с влажностью 5-95%
  21. Сканирующее окошко считывающего элемента находится в небольшом углублении, что защищает его от царапин
  22. Изготовлен из прочного износостойкого пластика, защищён от попадания пыли и влаги внутрь корпуса, имеет класс защиты IP54, что позволяет работать даже в загрязнённых помещениях с повышенной влажностью
  23. Выдерживает многократные падения с высоты 1,5 метра
  24. Современный дизайн позволяет легко встраивать его в широкий спектр продуктов
  25. Сочетает в себе надежность, высокое качество и доступность для пользователей
  26. По сравнению с другими двумерными (2D) Bluetooth-сканерами, Атол SB2109 BT обладает отличным соотношением цены и технических характеристик
  27. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии обращайтесь к нашим специалистам за подробной консультацией
  28. Соответствует стандартам CE, EAC, RoHS
  29. Документация и программное обеспечение
  30. Сканер штрих-кода Атол SB2109 BT - это исключительно выгодное приобретение для предприятий, которым нужны универсальные системы двумерного (2D) сканирования для решения текущих и перспективных задач. Является гибким и разумным вложением капитала
  31. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр (помощь и поддержка)

Подключение

Атол SB2109 BT снабжён проводным (USB) и беспроводным (Bluetooth) интерфейсом для подключения к хост-устройству. Через интерфейсы связи можно управлять сканером, получать и распознавать данные, отправлять команды, изменять параметры и т.д. Хост-устройством может быть онлайн-касса, смарт-терминал, POS-терминал, ПК, телефон, планшет и т.д. Подключение сканера к хост-устройству возможно с помощью USB кабеля (если используется режим передачи данных по USB-кабелю) или с помощью Bluetooth (если используется беспроводной режим передачи данных)

  • Подключение Атол SB2109 BT с помощью USB-кабеля (проводной режим) (1.38 Mb (1 445 788 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 01.03.2021, Page Size: 8.30x11.72 in, Number of pages: 1. Подключение с помощью USB-кабеля. Сканер подключается к USB-хосту напрямую или через USB-концентратор, который обеспечивает питание, дополнительный источник питания не требуется. Хост-устройство, также заряжает сканер через USB-кабель. Подключите разъём USB-кабеля Micro-USB Type A в порт интерфейса на сканере, далее подключите другой конец кабеля к порту USB на хост-устройстве. При включении, Атол SB2109 BT будет автоматически определять, подключен ли USB-кабель. Если он подключен, то сканер будет работать в режиме передачи данных по USB-кабелю, если нет, сканер будет работать в режиме беспроводной передачи данных через Bluetooth (подключение с помощью Bluetooth). При первом подключении к ОС Windows, появляется запрос на установку драйвера HID, и он устанавливается автоматически. Данный драйвер поставляется в комплекте с ОС Windows и отдельно скачивать и устанавливать его не нужно. В течение этой установки включается питание сканера. Атол SB2109 BT может использоваться с любыми хост-системами при наличии у них интерфейса USB, поддерживающего USB-устройства с интерфейсом пользователя HID (Human Interface Device). Режим автоматической настройки при подключении, включается автоматически, когда сканер подключён к хост-устройству. По умолчанию, в Атол SB2109 BT запрограммированы конфигурации параметров, которые подходят для наиболее часто используемых функций, и в большинстве случаев пользователи могут использовать их, не внося изменений. Если Вам необходимо изменить/настроить функциональные параметры сканера, например, такие как параметры интерфейса связи, режимы сканирования, обработка и вывод данных и т.д., воспользуйтесь нашей документацией по настройке и программным обеспечением)
  • Подключение Атол SB2109 BT с помощью Bluetooth (беспроводной режим) (1.36 Mb (1 428 108 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 17.02.2021, Page Size: 8.41x11.72 in, Number of pages: 2. Сопряжение сканера Атол SB2109 BT со смартфонами или планшетами операционной системы Android, iOS или ПК-терминалами с функцией Bluetooth можно осуществить двумя способами: Способ 1 - Включите сканер и удерживайте курок в течении 8 секунд для перехода в «Режим сопряжения Bluetooth HID»; Включите Bluetooth на устройстве для обнаружения сканера «Barcode Scanner HID»; Нажмите на «Barcode Scanner HID» для перехода к сопряжению; При удачном сопряжении, вы услышите звуковой сигнал. Способ 2 - Включите сканер и сканируйте штрих-код «Войти в режим настройки»; Сканируйте штрих-код «Режим Bluetooth HID»; Сканируйте штрих-код «Найти Bluetooth устройство и перейти в режим сопряжения» (или два раза нажмите на курок сканера, чтобы выйти из режима сопряжения и вернуться в режим отсутствия сопряжения); Включите Bluetooth на устройстве для обнаружения сканера «Barcode Scanner HID»; Нажмите на «Barcode Scanner HID» для перехода к сопряжению; При успешном сопряжении, вы услышите звуковой сигнал; Сканируйте штрих-код «Выйти из режима настройки» для выхода. Показывать или скрывать клавиатуру на устройствах с ОС Android и iOS (Bluetooth режим). Настройка беспроводного режима подключения (HID, SPP, BLE), Настройка режима COM (эмуляция COM-порта))

Настройка

Настройка Атол SB2109 BT осуществляется считыванием специальных программирующих штрих-кодов или их последовательностей. Все настройки хранятся в энергонезависимой памяти и сохраняются при выключении сканера или перебоях питания, но не при использовании функции «Сброс до заводских настроек». Ниже представлена подробная документация и программное обеспечение для настройки Атол SB2109 BT. Если у Вас возникли сложности с настройкой и конфигурированием сканера, Вы можете обратится в нашу службу поддержки клиентов и сервисный центр: +7 (495) 472-57-31, sale@vcdomos.ru. Мы всегда будем рады оказать Вам помощь и поддержку

  • Настройка режима работы (1.52 Mb (1 598 522 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 01.03.2021, Page Size: 8.30x11.72 in, Number of pages: 2. Атол SB2109 BT имеет два режима работы - «Обычный режим» и «Режим хранения». В «Обычном режиме» данные передаются напрямую на хост-устройство по USB-кабелю или Bluetooth. В случае если сканер выходит за пределы дальности действия беспроводного соединения (более 10-30 метров от подставки внутри помещения (в зависимости от условий помещения) и более 30 метров в прямой видимости вне помещения), рекомендуется использовать «Режим хранения», при котором сканированные штрих-коды будут записываться во внутреннюю память сканера (встроенная память может хранить до 10 тысяч штрих-кодов в зависимости от их размера)
  • Настройка беспроводного режима подключения (HID, SPP, BLE) (1.40 Mb (1 473 219 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 01.03.2021, Page Size: 8.32x11.72 in, Number of pages: 1. Атол SB2109 BT в беспроводном режиме поддерживает следующие Bluetooth протоколы - HID, SPP и BLE. HID (Human Interface Device Profile) — описывает способы и протоколы подключения беспроводных устройств ввода, обеспечивает поддержку устройств с HID (Human Interface Device), таких как мышки, джойстики, клавиатуры и прочее. Этот профиль предлагает небольшое скрытое соединение, которое не требует больших требований к мощности. SPP (Serial Port Profile) — профиль, который эмулирует последовательный порт при помощи протокола RFCOMM. Профиль SPP определяет, каким образом два доступных устройства Bluetooth будут осуществлять обмен данными посредством эмуляции интерфейса RS-232 (Атол SB2109 BT COM). BLE (Bluetooth Low Energy, т.е. Bluetooth с низким энергопотреблением) – это режим низкого энергопотребления, способствующий экономии заряда аккумулятора у сопряженных устройств)
  • Настройка режима COM (эмуляция COM-порта) (1.43 Mb (1 496 600 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 18.02.2021, Page Size: 8.30x11.72 in, Number of pages: 2. Настройка последовательного интерфейса (Режим COM (эмуляция COM-порта). Последовательный интерфейс является распространенным способом подключения сканера к хост-устройству (например, ПК, POS-терминалу). Для работы Атол SB2109 BT через COM-порт, нет необходимости устанавливать специальный драйвер, достаточно перевести сканер в режим подключения Bluetooth SPP (Serial Port Profile), который базируется на спецификации ETSI TS07.10 и эмулирует последовательный порт при помощи протокола RFCOMM (Radio Frequency Communications), который создаёт виртуальный последовательный поток данных и эмулирует управляющие сигналы RS-232. Таким образом будет осуществляться обмен данными посредством эмуляции интерфейса RS-232 или интерфейса USB. В классической беспроводной технологии Bluetooth профиль последовательного порта (SPP) обеспечивает возможность замены проводного интерфейса RS-232 беспроводным соединением между двумя устройствами. Максимальная полезная нагрузка профиля последовательного порта составляет 128 байт. При использовании последовательного интерфейса, чтобы обеспечить бесперебойную связь и правильную передачу данных, сканер и хост-устройство должны полностью совпадать в конфигурации параметров связи. Если данные параметры отличаются, их необходимо настроить. Программное обеспечение для мониторинга, эмуляции и отладки софта и устройств, использующих последовательный COM-порт (UART))
  • Настройка языка ввода (1.36 Mb (1 429 243 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 11.02.2021, Page Size: 8.35x11.72 in, Number of pages: 2. Сканер можно смоделировать как устройство HID-KBW. В этом режиме он будет виртуальной клавиатурой, которая выводит данные на хост-устройство. Данные настройки позволяют изменять язык ввода данных в зависимости от страны или Ваших предпочтений)
  • Атол SB2109 BT Маркировка. Проверка сканера на соответствие требованиям системы маркировки и прослеживаемости товаров "Честный ЗНАК" (Чтение штрих-кодов маркировки в Атол SB2109 BT доступно по умолчанию, так же в сканере запрограммированы конфигурации параметров, которые подходят для наиболее часто используемых функций, и в большинстве случаев пользователи могут использовать их, не внося изменений. Если Ваш код маркировки не сканируется или сканируется с ошибкой, то сканер необходимо настроить. Настройка Атол SB2109 BT для маркировки производится в соответствии с типом ошибки, которую сканер выдаёт при сканировании тестового кода Data Matrix. Чтобы проверить подходит ли Ваш сканер для маркировки, выполните следующие действия - 1. Пройдите на страницу проверки сканера; 2. Выберите тип товара, штрих-код которого собираетесь сканировать; 3. Проверьте, что у вас установлена английская раскладка клавиатуры; 4. Установите курсор мыши в поле проверки, отсканируйте тестовый код Data Matrix вашим сканером и нажмите кнопку «Проверить». Настоятельно рекомендуем осуществить проверку не менее 20 кодов. Если код не сканируется или сканируется с ошибкой, то сканер необходимо настроить. Если у Вас возникли сложности с настройкой и конфигурированием сканера для работы с маркированными товарами, мы всегда будем рады оказать Вам помощь и поддержку. Рекомендуемый алгоритм кодирования и преобразования кода маркировки в Data Matrix, ГОСТ Р ИСО/МЭК 16022-2008 «Автоматическая идентификация. Кодирование штриховое. Спецификация символики Data Matrix»)
  • Настройка звука и вибросигнала (1.39 Mb (1 461 571 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 01.03.2021, Page Size: 8.33x11.72 in, Number of pages: 1. Атол SB2109 BT имеет светодиодную и звуковую индикацию, опционально, сканер может быть оснащён системой вибрации, основным элементом которой, является вибромотор с эксцентриком (ERM). Суть его работы заключается во вращении эксцентрика со смещенной массой, прикрепленного к валу. Такой дисбаланс создает вибрации, моторчик буквально бросает в стороны, но так как он жестко прикреплен к корпусу сканера, эти вибрации передаются на корпус, что обеспечивает тактильный отклик при сканировании штрих-кода. Данная инструкция поможет Вам настроить (включить/выключить) параметры звука и вибрации)
  • Настройка спящего режима (1.37 Mb (1 431 858 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 10.02.2021, Page Size: 8.39x11.72 in, Number of pages: 2. Атол SB2109 BT имеет режим экономии энергии (спящий режим) - если сканер не используется в течение определенного времени, то он может автоматически переходить в энергосберегающий (спящий) режим. Доступны следующие настройки - Переход в спящий режим через 30 секунд / 1 мин / 5 мин / 10 мин / 30 мин / Сразу перейти в спящий режим / Выключить спящий режим)
  • Настройка скорости передачи данных (1.37 Mb (1 435 401 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 01.03.2021, Page Size: 8.33x11.72 in, Number of pages: 1. В «Обычном режиме», Атол SB2109 BT передаёт данные напрямую на хост-устройство по USB-кабелю или Bluetooth. Данная настройка поможет Вам установить нужные параметры скорости передачи данных, которые могут принимать следующие значения - Быстрая, Средняя, Низкая и Очень низкая. Настройка режима работы, Настройка беспроводного режима подключения (HID, SPP, BLE))
  • Настройка специального суффикса CR и LF (1.37 Mb (1 431 703 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 16.02.2021, Page Size: 8.31x11.72 in, Number of pages: 2. Специальные суффиксы CR (англ. carriage return — возврат каретки) и LF (англ. line feed — подача строки) являются управляющими символами, соответственно закодированными 0x0D (13 десятичных знаков) и 0x0A (10 десятичное). Они используются для обозначения разрыва строки в текстовом файле. Символ возврата каретки CR (0x0D, \r) перемещает курсор в начало строки, не переходя к следующей строке. Символ подачи строки LF (0x0A, \n) перемещает курсор к следующей строке, не возвращаясь к началу линии. Комбинация символов CR и LF перемещает курсор как вниз к следующей строке, так и к началу этой строки. Эти два выражения имеют свои корни в старых пишущих машинках. LF переместил бумагу вверх (но сохранил горизонтальное положение идентичным), а CR вернул каретку так, чтобы следующий введенный символ был в крайнем левом положении на бумаге (но на той же строке). CR+LF делал и то, и другое, то есть готовился ввести новую строку)
  • Настройка префикса и суффикса (1.56 Mb (1 630 846 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 16.02.2021, Page Size: 8.35x11.72 in, Number of pages: 12. Префиксы – любые отображаемые, либо специальные символы, а также функциональные клавиши, которые назначаются перед передачей данных штрих-кода. Суффиксы – аналогичные данные, передаваемые после штрих-кода. Например, для работы в программе 1C можно запрограммировать префикс, имитирующий нажатие кнопки F7 (автоматическое открытие окна ввода штрих-кода), и суффикс, имитирующий нажатие клавиши «ENTER» (подтверждение и переход в начало строки после сканирования). Удаление префикса и суффикса)
  • Сброс настроек на Атол SB2109 BT (1.37 Mb (1 436 154 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 01.03.2021, Page Size: 8.34x11.72 in, Number of pages: 1.Внимание! Используйте функцию «Сброс до заводских настроек» с осторожностью. При сканировании этого штрих-кода текущие настройки параметров Атол SB2109 BT будут потеряны и заменены заводскими настройками по умолчанию. Данная функция также полезна, если Вы случайно отсканировали другой, не нужный Вам штрих-код настроек, в результате чего, сканер перестал корректно работать в нужном Вам режиме)

Сканирование

Подключите Атол SB2109 BT к хост-устройству, установите нужный режим работы («Обычный режим» или «Режим хранения»), убедитесь, что хост-устройство приёма данных настроено и включено (хост-устройством может быть онлайн-касса, смарт-терминал, POS-терминал, ПК, смартфон, планшет и т.д.). Режим автоматической настройки при подключении, включается автоматически, когда сканер подключён к хост-устройству. По умолчанию, в Атол SB2109 BT запрограммированы конфигурации параметров, которые подходят для наиболее часто используемых функций, и в большинстве случаев пользователи могут использовать их, не внося изменений. Если Вам необходимо изменить/настроить функциональные параметры сканера, например, такие как параметры интерфейса связи, режимы сканирования, обработка и вывод данных и т.д., воспользуйтесь нашей документацией по настройке и программным обеспечением

Сканирование в «Обычном режиме» (в «Обычном режиме» данные передаются напрямую на хост-устройство по USB-кабелю или Bluetooth)

  1. Переключите сканер в «Обычный режим» работы (включение «Обычного режима»)
  2. Возьмите штрих-код, который необходимо распознать
  3. Нажмите и удерживайте курок/триггер, чтобы активировать сканер
  4. Сканер имеет механизм нацеливания - проекционное устройство, которое используется для проецирования специального изображения при сканировании/распознавании штрих-кода, что существенно облегчает процесс сканирования. Необходимо центрировать полосу (луч) нацеливания на штрих-код и направить его в положение хорошего считывания. Если луч нацеливания меньше штрих-кода, это значит, что сканер слишком близко для данного размера кода. Штрих-коды с малым размером линий нужно считывать, поднося сканер ближе. Штрих-коды с большим размером линий нужно считывать, отводя сканер дальше. Если штрих-код слишком сильно отражает, например, если он заламинирован, можно отклонить сканер на несколько градусов от зоны блика. Меняйте расстояние и угол наклона сканера к плоскости штрих-кода для успешного сканирования (приёмы сканирования). Примечание: В процессе распознавания одной и той же группы штрих-кодов подбирается определенное расстояние между сканером и штрих-кодом, при котором показатель успешности распознавания будет очень высоким, и это расстояние является наилучшим расстоянием для сканирования
  5. При успешном сканировании, прозвучит короткий низкочастотный звуковой сигнал (при включённых звуковых сигналах), а также вибросигнал - опция (при включённых настройках вибрации) и луч нацеливания погаснет. Затем сканер декодирует и передаёт данные на хост-устройство. Если при сканировании или передаче данных произойдет сбой, Атол SB2109 BT издаст три коротких низкочастотных звука
  6. Если в дальнейшем Вы не планируете работать со сканером, выключите его, отсоединив USB-кабель передачи данных или отключив Bluetooth соединение. Если Атол SB2109 BT завис или не отвечает - повторно переподключите его (устранение неисправностей)

Сканирование в «Режиме хранения» (в «Режиме хранения» данные записываются во внутреннюю память сканера, данный режим рекомендуется использовать в случае, если сканер выходит за пределы дальности действия беспроводного соединения)

  1. Переключите сканер на работу в «Режиме хранения» (включение «Режима хранения»)
  2. Возьмите штрих-код, который необходимо распознать
  3. Нажмите и удерживайте курок/триггер, чтобы активировать сканер
  4. Сканер имеет механизм нацеливания - проекционное устройство, которое используется для проецирования специального изображения при сканировании/распознавании штрих-кода, что существенно облегчает процесс сканирования. Необходимо центрировать полосу (луч) нацеливания на штрих-код и направить его в положение хорошего считывания. Если луч нацеливания меньше штрих-кода, это значит, что сканер слишком близко для данного размера кода. Штрих-коды с малым размером линий нужно считывать, поднося сканер ближе. Штрих-коды с большим размером линий нужно считывать, отводя сканер дальше. Если штрих-код слишком сильно отражает, например, если он заламинирован, можно отклонить сканер на несколько градусов от зоны блика. Меняйте расстояние и угол наклона сканера к плоскости штрих-кода для успешного сканирования (приёмы сканирования). Примечание: В процессе распознавания одной и той же группы штрих-кодов подбирается определенное расстояние между сканером и штрих-кодом, при котором показатель успешности распознавания будет очень высоким, и это расстояние является наилучшим расстоянием для сканирования
  5. При успешном сканировании, прозвучит короткий звуковой сигнал (при включённых звуковых сигналах), а также вибросигнал - опция (при включённых настройках вибрации), луч нацеливания погаснет и данные запишутся во внутреннюю память устройства. Встроенная память Атол SB2109 BT может хранить более 10 тысяч штрих-кодов (в зависимости от их размера). Если внутренняя память будет заполнена, сканер издаст три коротких низкочастотных звука (проверка общего количества сохранённых отсканированных штрих-кодов)
  6. Выгрузите сохранённые данные (штрих-коды) (выгрузка данных). После завершения процесса выгрузки, сохранённые штрих-коды не будут автоматически удалены из памяти сканера. Вы можете несколько раз выгружать эти данные. При выгрузке данных убедитесь в мощности беспроводного сигнала или же предварительно подключите сканер к хост-устройству с помощью USB-кабеля (рекомендуется)
  7. При необходимости очистите внутреннюю память сканера от всех сохранённых данных (очистить данные). Внимание! Убедитесь, что все данные выгружены перед удалением!
  8. Если в дальнейшем Вы не планируете работать со сканером, положите его на подставку или подсоедините USB-кабель для зарядки аккумуляторной батареи. Если Атол SB2109 BT завис или не отвечает - повторно переподключите его (устранение неисправностей)

Программное обеспечение

Программное обеспечение для настройки Атол SB2109 BT


Программное обеспечение для мониторинга, эмуляции и отладки софта и устройств, использующих последовательный COM-порт (UART)

  • Terminal (v1.93b) (Version 1.93b 20141030, Language: English (United States), For OS Windows (10, 8.1, 8, 7, Vista), Format Type: Zip file (compression ratio: 96%), Packed Size: 324 Kb (332 563 Bytes), Total Size: 336 Kb (344 064 Bytes), Folders: 0, Files: 1, Modified: 30/10/2014. Terminal - это простая программа мониторинга/эмуляции терминала последовательного порта COM (UART). Его можно использовать для связи с различными устройствами, а том числе и с Атол SB2109 BT. Очень полезна для отладки софта и устройств, использующих COM PORT. Может использоваться с драйвером Virtual Serial Port Driver. Мониторит все виды связи через последовательный порт (UART) между ПК и другими микроконтроллерами, AVR, Arduino, PIC и т.д.)
  • Serial Port Assistant (v0.5.8) (Version 0.5.8, Language: English (United States), For OS Windows (10, 8.1, 8, 7, Vista), Format Type: Zip file (compression ratio: 99%), Packed Size: 25.2 Mb (26 445 020 Bytes), Total Size: 25.2 Mb (26 527 388 Bytes), Folders: 0, Files: 1, Modified: 08/04/2021, Copyright: KangLin. Утилита мониторинга/эмуляции терминала последовательного порта COM (UART). Очень полезна для отладки софта и устройств, использующих COM PORT. Ссылка на GitHub репозиторий Serial Port Assistant. Source code (zip))
  • Serial Debug Assistant (v6.1.1.0) (Version 6.1.1, Language: English (United States), For OS Windows 10, Format Type: Zip file (compression ratio: 99%), Packed Size: 24.9 Mb (26 139 122 Bytes), Total Size: 24.9 Mb (26 199 275 Bytes), Folders: 0, Files: 1, Modified: 02/09/2017, Copyright: lingguang. Профессиональное программное обеспечение для отладки последовательного порта COM (UART))
  • Windmill ComDebug (v5.0.349.0) (Version 5.0.349.0, Language: English (United States), For Windows 10, 8, 7, Vista, XP, 98 and 95, Format Type: Zip file (compression ratio: 94%), Packed Size: 10.4 Mb (10 982 510 Bytes), Total Size: 11.107 Mb (11 373 894 Bytes), Folders: 0, Files: 2, Modified: 25/01/2012. Программное обеспечение для отладки последовательного порта. Позволяет регистрировать данные практически с любого устройства, подключенного к COM- или TCP/IP порту вашего ПК. Взаимодействует с устройствами обменивающимися данными через RS232, RS422, RS485, Modbus и TCP/IP)
  • UART Terminal (v1.2.2) (Version 1.2.2, Language: English (United States), For OS Windows (10, 8.1, 8, 7, Vista), Format Type: Zip file (compression ratio: 41%), Packed Size: 52.3 Kb (53 608 Bytes), Total Size: 63.0 Kb (64 512 Bytes), Folders: 0, Files: 2, Modified: 27/03/2013. Программное обеспечение для отладки последовательного порта COM (UART))

Атол SB2109 BT прошивка

  • Утилита для прошивки Атол SB2109 BT (Version 1.2, Language: Chinese (China), For OS Windows (10, 8, 7), Format Type: Zip file (compression ratio: 54%), Packed Size: 1.81 Mb (1 814 326 Bytes), Total Size: 3.18 Mb (3 338 240 Bytes), Folders: 0, Files: 1, Modified: 18/03/2020. Утилита Scanner Update Tool предназначена для прошивки устройств на базе процессоров ARM Cortex. Благодаря Scanner Update Tool Вы сможете установить на Атол SB2109 BT практически любую «стороннюю» прошивку взамен стандартной. Руководство по обновлению прошивки)
  • Прошивка для Атол SB2109 BT (файлы прошивки) (Format Type: Zip file (compression ratio: 75%), Packed Size: 31.7 Kb (32 182 Bytes), Total Size: 42.1 Kb (43 146 Bytes), Folders: 0, Files: 2, Modified: 18/03/2020)

Документация

Атол SB2109 BT инструкция

  • Атол SB2109 BT инструкция (RUS) (825.86 Kb (845 684 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Created: 10.06.2019, Modified: 02.08.2021, Page Size: 8.27x11.69 in, Number of pages: 36. Настоящее руководство в основном содержит различные инструкции по настройке сканера. Сканируя штрих-коды настройки в этом руководстве, Вы можете изменить функциональные параметры устройства, такие как, параметры интерфейса связи, режим сканирования, обработка и вывод данных, настройки типов штрих-кодов и их параметров, настройки функций и т.д. Подключение, Сканирование, Программное обеспечение, Комплектация)
  • Атол SB2109 BT инструкция (ENG) (3.18 Mb (3 334 786 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: English (United States), Modified: 30.05.2018, Rev. 1.2. Page Size: 3.46x5.51 in, Number of pages: 36. This guide mainly provides various functional setup instructions for Atol SB2109 BT. By scanning the setup barcodes in this guide, you can change the functional parameters of scanner, such as communication interface parameters, scanning mode, prompt mode, data processing and output, etc.)
  • Руководство по обновлению прошивки Атол SB2109 BT (1.48 Mb (1 559 608 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 19.02.2021, Page Size: 8.30x11.72 in, Number of pages: 2. При обновлении прошивки, подключайте сканер к ПК только с помощью USB-кабеля. Не используйте подставку или Bluetooth!. Скачайте приложение Scanner Update Tool и файлы прошивки. Запустите приложение Scanner Update Tool и следуйте указаниям из данной инструкции. После прошивки Атол SB2109 BT, обязательно просканируйте штрих-код «Настройки инициализации», иначе режим клавиатуры не будет использоваться)

Дополнительная документация

  • Список поддерживаемых штрих-кодов (1.35 Mb (1 419 695 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 25.02.2021, Page Size: 8.30x11.72 in, Number of pages: 1. Атол SB2109 BT может распознавать все виды линейных (1D) и стандартные двумерные (2D) штрих-коды (различные PDF417-коды, QR-коды, DataMatrix-коды и другие двумерные матричные штрих-коды). В данном документе, представлен полный список типов штрих-кодов, которые поддерживает сканер)
  • Приёмы сканирования (работа со сканером) (1,48 Mb (1 498 738 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 11.02.2021, Page Size: 8.30x11.72 in, Number of pages: 2. Атол SB2109 BT имеет механизм нацеливания - проекционное устройство, которое используется для проецирования специального изображения при сканировании/распознавании штрих-кода, что существенно облегчает процесс сканирования. Необходимо центрировать луч (полосу) нацеливания на штрих-код и направить его в положение хорошего считывания. Если луч нацеливания меньше штрих-кода, это значит, что сканер слишком близко для данного размера кода. Штрих-коды с малым размером линий нужно считывать, поднося сканер ближе. Штрих-коды с большим размером линий нужно считывать, отводя сканер дальше. Если штрих-код слишком сильно отражает, например, если он заламинирован, можно отклонить сканер на несколько градусов от зоны блика. Меняйте расстояние и угол наклона сканера к плоскости штрих-кода для успешного сканирования. Атол SB2109 BT сканирование)
  • Сертификат соответствия (633,69 Kb (648 896 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 09.02.2021, Page Size: 8.26x11.69 in, Number of pages: 1. Сертификат соответствия №ЕАЭС RU C-CN.АЖ40.В.00964/20, серия RU №0240501 (Евразийский Экономический Союз). Сканер штрих-кода Атол SB2109 BT изготовлен в соответствии с директивой 2014/30/EU и соответствует требованиям ТР ТС 020/2011. Сертификат выдан на основании протокола испытаний №1461ИЛНВО от 02.03.2020 года, выданного Испытательным центром Общества с ограниченной ответственностью "ПРОММАШ ТЕСТ" (регистрационный номер аттестата аккредитации RA.RU.21BC05), акта анализа состояния производства от 04.12.2019 года, выданного Органом по сертификации Общества с ограниченной ответственностью "Самара Тест". Схема сертификации - 1с)
  • Декларация о соответствии (459,10 Kb (470 122 Bytes), Format: PDF (PDF Version: 1.7 (Acrobat 8.x), Language: Russian (Russia), Modified: 09.02.2021, Page Size: 8.27x11.70 in, Number of pages: 1. Евразийский Экономический Союз. Декларация о соответствии ЕАЭС N RU Д-CN.НВ35.В.01208/20, дата регистрации 04.03.2020. Сканер штрих-кода Атол SB2109 BT изготовлен в соответствии с директивой 2011/65/EU и соответствует требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/2016. Декларация о соответствии принята на основании протокола № 00953-Л-19 от 02.03.2020 года, выданного Испытательным центром «КЦМТ», свидетельство о подтверждении компетентности испытательной лаборатории (центра) РОСС RU.1902.05ИЦ07. Схема декларирования соответствия - 1д)

Устранение неисправностей

Сканер не подключается к хост-устройству с ОС Android по Bluetooth

  • Убедитесь, что на Вашем устройстве установлена версия ОС Android 3 или выше

Хост-устройство не может обнаружить сканер в Bluetooth режиме


Некоторые штрих-коды не считываются

  • Проверьте тип штрих-кода, поддерживает ли его Атол SB2109 BT (список поддерживаемых штрих-кодов). Некоторые, обычно неиспользуемые типы штрих-кодов, по умолчанию отключены
  • Если данный тип штрих-кода поддерживается сканером, проверьте его настройку. Попробуйте выключить, а потом заново включить данный тип штрих-кода в настройках

Сканер уже был подключён к хост-устройству по Bluetooth. Как подключить его снова?


Почему данные не передаются на хост-устройство даже при установленном подключении?

  • Убедитесь, что Вы действительно подключили сканер к хост-устройству. Индикатор на сканере должен гореть синим
  • Проверьте, не переключён ли сканер в «Режим хранения» (в «Режиме хранения» штрих-коды не будут передаваться автоматически на хост-устройство). Если сканер был в «Режиме хранения», выгрузите сохранённые данные (выгрузка данных). После завершения процесса выгрузки, сохранённые штрих-коды не будут автоматически удалены из памяти сканера. Вы можете несколько раз выгружать эти данные. При выгрузке данных убедитесь в мощности беспроводного сигнала или же предварительно подключите сканер к хост-устройству с помощью USB-кабеля. При необходимости очистите внутреннюю память сканера от всех сохранённых данных (очистить данные)
  • Переключите сканер в «Обычный режим» для автоматической передачи данных после считывания (включение «Обычного режима»)

Не распознаётся тип штрих-кода «Data Matrix» при сканировании маркированного товара или данные не верны

  • Проверьте Ваш сканер на работу с DataMatrix-кодом
  • Чтение штрих-кода DataMatrix в Атол SB2109 BT доступно по умолчанию, так же в сканере запрограммированы конфигурации параметров, которые подходят для наиболее часто используемых функций, и в большинстве случаев пользователи могут использовать их, не внося изменений. Если Ваш DataMatrix-код маркировки не сканируется или сканируется с ошибкой, то сканер необходимо настроить. Настройка сканера для работы с маркировкой производится в соответствии с типом ошибки, которую сканер выдаёт при сканировании тестового кода DataMatrix
  • Если у Вас возникли сложности с настройкой и конфигурированием сканера для работы с маркированными товарами, мы всегда будем рады оказать Вам помощь и поддержку

Что делать, если Атол SB2109 BT не подключается по Bluetooth даже после того, как я переподключал беспроводной модуль или перезагружал хост-устройство?

  • Убедитесь, что хост-устройство никогда не было сопряжено с другими устройствами по Bluetooth или сканер штрих-кода не был повторно подключен к другим хост-устройствам
  • Перезагрузите сканер, он будет подключен автоматически

Почему я не могу подключиться к хост-устройству после смены режима подключения?

  • После смены режима подключения необходимо удалить сканер из списка Bluetooth-устройств и добавить его заново

Как изменить настройки сканирования?


При возникновении неполадок с Атол SB2109 BT, устранить которые не представляется возможным, свяжитесь с нашей службой технической поддержки: +7 (495) 472-57-31, sale@vcdomos.ru


Меры предосторожности

Для обеспечения долговечной и надёжной работы Атол SB2109 BT, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

  1. Избегайте появления царапин на сканирующем окне, считывающего/распознающего элемента, которые могут быть вызваны попаданием острых предметов в окно сканера
  2. Держите сканирующее окно в чистоте. Для очистки используйте мягкую безворсовую ткань или кисть. Не используйте чистящие средства и не распыляйте жидкость на окно распознавания! Используйте только чистую воду для очистки
  3. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
  4. Используйте для подключения Атол SB2109 BT к хост-устройству только имеющийся в комплекте поставки кабель передачи данных и адаптер переменного тока. Не используйте кабель и адаптер для других целей. В случае утери или повреждения, приобретите кабель передачи данных и адаптер переменного тока у ближайшего дистрибьютора или сервисного центра. Прилагаемый кабель и адаптер предназначены и аттестованы для подключения только к этому изделию
  5. Если сканер долго находился в низкотемпературной среде, то перед его включением, необходимо подержать (прогреть) его при комнатной температуре, не менее 1 часа
  6. Не модифицируйте Атол SB2109 BT и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя», а также крышки и детали, закрепленные винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства
  7. Помните, производитель не несёт ответственности за возможные последствия в случае не правильной эксплуатации Атол SB2109 BT!

Комплектация

  1. Сканер штрих-кода Атол SB2109 BT
  2. Зарядно-коммуникационная подставка
  3. Интерфейсный кабель (USB)
  4. Блок питания
  5. Гарантийный талон
  6. Опционально:
    • Адаптер-переходник USB A-USB Type-C

Применение

  1. Предприятия розничной и оптовой торговли (магазины любых типов)
  2. Предприятия сферы услуг (любого типа)
  3. Предприятия общепита (любого типа)
  4. Производственные предприятия
  5. Кредитные и финансовые организации
  6. Логистика и доставка
  7. Билетные кассы
  8. Автосалоны
  9. Транспорт
  10. Отели
  11. АЗС

Помощь и поддержка

По Вашему желанию, специалисты и инженеры Компании "ВЦ-Домос", окажут весь спектр услуг по подключению, настройке и введению в эксплуатацию, любой контрольно-кассовой техники, дополнительного оборудования и ПО (контрольно-кассовая техника ONLINE, POS-оборудование и периферия, решения для штрихкодирования, маркировки и идентификации, торговый эквайринг, программное обеспечение для автоматизации торговли и систем безопасности, и т.д.)

  1. Регистрация/перерегистрация кассового аппарата в ИФНС (Инспекции Федеральной Налоговой Службы), снятие кассы с учета
  2. Замена фискального накопителя (ФН). Мы производим замену фискального накопителя “под ключ” с перерегистрацией ККТ, и при необходимости сделаем перепрошивку Вашего кассового аппарата
  3. Электронная цифровая подпись (ЭЦП). Все виды услуг по выпуску и обслуживанию сертификатов ключей электронной подписи для юридических и физических лиц (ЭЦП для электронных торгов, сдачи отчётности, ЭДО, системы ГИС МТ "Честный ЗНАК", ЕГАИС (РАР, Рослесхоз), ВетИС, Госуслуг, Судов (ИС "Мой арбитр", ГАС "Правосудие"), СМЭВ, Росреестра, Роспатента, Росимущества, Росфинмониторинга и т.д.)
  4. Подключение к системе цифровой маркировки и прослеживаемости товаров "Честный ЗНАК". Внедрение маркировки в полном соответствии с требованиями регулятора (ГИС МТ "Честный ЗНАК" и ЦРПТ). Весь комплекс услуг - подбор, поставка и настройка всех видов оборудования для торговли маркированным товаром, регистрация в системах "Честный ЗНАК" и "GS1 Рус", получение кодов маркировки на остатки товара, распечатка этикеток с кодами маркировки, ввод товара в оборот в системе "Честный ЗНАК", обучение персонала работе с системой маркировки, ЭЦП для маркировки, ОФД для маркировки и т.д. Обновление ПО кассы до нового формата фискальных документов ФФД 1.2 (на него должны перейти те, кто продаёт обязательные к маркировке товары, учитываемые в системе "Честный ЗНАК" (приказ ФНС от 14.09.2020 № ЕД-7-20/662@)
  5. Подключение к системам ЕГАИС, ФГИС "Меркурий". Весь комплекс услуг - регистрация, подключение, поставка, установка и настройка оборудования и программного обеспечения. Восстановление работоспособности ЕГАИС (решение технических проблем с УТМ и драйверами, переустановка и обновление УТМ ЕГАИС, решение сбоев в УТМ, исправление неполадок, ошибок и сбоев при работе в ЕГАИС). Дополнения для ФГИС "Меркурий" - добавление площадок к хозяйствующему субъекту, смена уполномоченных лиц, помощь в гашении и оформлении ВСД (ветеринарно-сопроводительной документации), сопровождение системы "Меркурий", ведение документов
  6. Подключение к ОФД (Оператору Фискальных Данных). Наши инженеры осуществляют подключение только к сертифицированным операторам, имеющим лицензию Федеральной налоговой службы. Подберём оператора и оптимальный тариф (Вы не будите платить за лишние сервисы), подключим и настроим кассу и передачу данных в ОФД и ФНС
  7. Подключение к ЭДО (электронному документообороту). Электронный документооборот (ЭДО) - это система обмена документами через Интернет, которая позволяет компаниям мгновенно создавать и обмениваться любыми внешними и внутренними документами со своими клиентами, поставщиками, партнёрами. Все электронные документы в системе подписываются электронной цифровой подписью (ЭЦП) и обладают юридической силой
  8. Аренда онлайн-кассы "под ключ" для конкретного вида бизнеса с соответствующей комплектацией и услугами (в каждом комплекте уже заложена регистрация в ФНС, договор с ОФД и настройка кассы. Кроме того, в зависимости от потребностей Вашего бизнеса, есть модификации, включающие дополнительное оборудование (сканер штрих-кода, денежный ящик, весовое оборудование и т.д.), а также, поддержка систем ЕГАИС, ФГИС "Меркурий", ГИС МТ "Честный ЗНАК")
  9. Консультации и помощь в выборе онлайн-кассы, POS-системы и периферийного оборудования, обучение кассиров работе с контрольно-кассовой техникой, установка и настройка специализированного ПО, программирование номенклатуры и конфигураций
  10. Обновление ПО и перепрошивка оборудования для повышения стабильности его работы и в соответствии с изменениями в законодательстве
  11. Комплексное техническое обслуживание и сервисное сопровождение (специальные сервисные программы для торгующих организаций и ИП)
  12. Поставка, настройка и ввод в эксплуатацию, любой контрольно-кассовой техники и дополнительного оборудования, расходных материалов, программного обеспечения и комплексных систем. Доставка по России и СНГ. Собственный склад и сервисный центр

Всегда будем рады оказать Вам помощь и поддержку!

Отдел продаж, служба поддержки клиентов и сервисный центр: +7 (495) 472-57-31, sale@vcdomos.ru

Производитель
Атол
Модель
SB2109 BT
Тип устройвтва
Сканер штрих-кода (2D)
Тип сканера
Двумерный (2D) беспроводной (Bluetooth) фото-сканер
Форм-фактор
Ручной
Работа с ЕГАИС
Да
Работа с маркировкой "Честный ЗНАК"
Да
Источник света
Cветодиод 630+10нм
Скорость сканирования, скан/сек
250 мм/сек
Расстояние считывания, мм
30-450
Разрешение
640 (горизонтально) x 480 (вертикально)
Угол сканирования
45° (горизонтально), 30° (вертикально), ±60° (наклон), ±70° (поворот)
Контрастность напечатанного кода
20% (минимальная)
Считываемые коды
Aztec, BPO, Codabar, Codablock, Code 11, Code 39, Code 93, Code 128/EAN128, DataMatrix, EAN.UCC Composite, Interleaved 2 of 5, Matrix 2 of 5, MaxiCode, MicroPDF417, MSI Code, PDF417, Planet, Plessey Code, Postnet, QR-code, RSS, Standard 2 of 5, Telepen, TLC 39, UPC/EAN
Считывание штрих-кода с экранов мобильных устройств
Да
Индикаторы считывания
LED подсветка, звуковая индикация, вибросигнал (опция)
Режим работы
Обычный режим, Режим хранения
Интерфейс подключения
USB, Bluetooth (HID, SPP, BLE)
Процессор
ARM Cortex 32 bit
Память
16 Mb
Поддерживаемые Операционные Системы
Windows, Mac OS X, Linux, Android, iOS
Тип связи
Bluetooth 4.1 (2402-2480 МГц)
Радиус действия базы в прямой видимости, м
10-30 (в зависимости от условий помещения)
Количество работающих сканеров с одной базой
1
Время автономной работы, часов
12 часов (в зависимости от кол-ва операций сканирования)
Питание
5В±5%
Потребляемая мощность, мА (рабочий режим)
60
Потребляемая мощность, мА (режим ожидания)
40
Потребляемая мощность, мА (сканирование)
300
Температура эксплуатации, °C
0...+40
Температура хранения, °C
-40...+60
Влажность (без конденсата), %
5-95
Класс защиты
IP54
Ударопрочность
Выдерживает падение с высоты до 1,5 м, подставка до 1 м
Габаритные размеры (ШхГхВ), мм
170x75x100, подставка - 210x105x50
Материал
Пластик
Цвет
Черный
Масса, кг
0,150 (без кабеля и подставки)
Гарантия производителя
1 год
Производство
Китай

Рекомендуемые товары:
