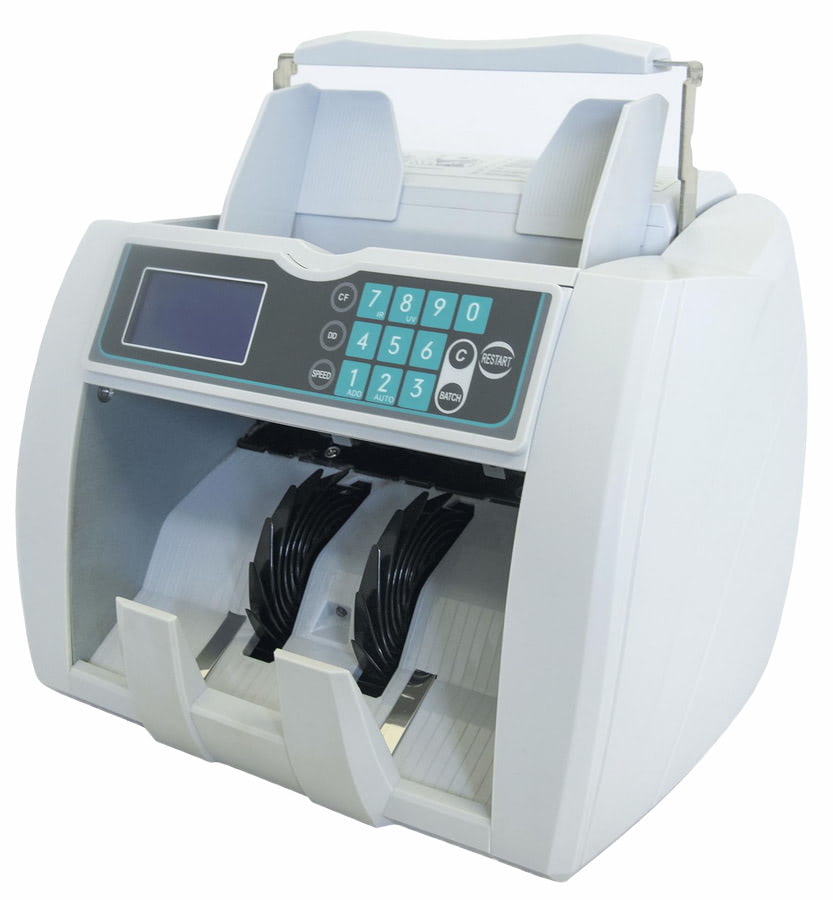

Mbox DS-100 - Счетчик банкнот

Mbox DS-100

Mbox DS-100 - Счётчик банкнот. Комплексная проверка подлинности. Настройка уровней чувствительности детекций. Режим простого пересчёта (поштучный пересчёт количества банкнот). Режим суммирования (суммирование количества пересчитываемых банкнот). Фасовка по количеству листов (отсчёт заданного количества банкнот). Автоматический и ручной старт. Регулируемая скорость пересчёта. Стабильный пересчёт банкнот различного состояния (новые, ветхие, загрязнённые). Удобная панель управления и большой светодиодный дисплей. Внешний выносной дисплей в комплекте. Удобная ручка позволяет переносить устройство, не опасаясь его падения. Компактен и не занимает много места на рабочем столе. Прост и удобен в использовании

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011. Электромагнитной совместимости по ГОСТ Р 51318.22-2006. Требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования". Требованиям ТР ТС 020/2011 "Электромагнитной совместимости технических средств"

Особенности

1. Mbox DS-100 - Современный и недорогой счётчик банкнот. Обладает стильным дизайном, компактными размерами, надёжной электроникой и широкими возможностями в области подсчёта и детекции различных валют. Очень прост в обращении и отличается точностью пересчёта даже старых изношенных банкнот. Позволяет быстро пересчитать денежную массу, разложенную по номиналам. Идеальное решение для компаний с малым и средним оборотом наличности. Отличное сочетание цена/качество
2. Проверка подлинности банкнот. Проверка включает в себя магнитную (МГ) и ультрафиолетовую (УФ) детекцию, детекцию по оптической плотности (ИК) и геометрическим размерам, а также проверка на целостность, сдвоенность и контроль прохождения банкнот цепочкой. Настройка уровня чувствительности детекций для комфортной и бесперебойной работы. При обнаружении подозрительной банкноты, Mbox DS-100 останавливается, издаёт звуковой сигнал и на дисплее отображается код ошибки. При этом подозрительная банкнота всегда лежит сверху в приёмном кармане и в общий счёт не включается
3. Простой пересчёт. Режим простого пересчёта (поштучный пересчёт количества банкнот)
4. Режим суммирования. Предназначен для суммирования количества пересчитываемых банкнот, при этом вновь посчитанное количество будет прибавляться к посчитанному ранее
5. Режим фасовки. Функция фасовки используется, когда Вам необходимо пересчитать определенное количество банкнот. Mbox DS-100 имеет предустановленные значения фасовки - 10, 20, 25, 50 и 100 банкнот, а также позволяет установить произвольный размер фасовки
6. Стабильный пересчёт банкнот различного состояния (новые, ветхие, загрязнённые). Размеры обрабатываемых банкнот от 50x110 мм до 90x190 мм. Регулируемая скорость пересчёта - 800/1200/1600/1900 банкнот в минуту. Ёмкость загрузочного кармана - 400, приёмного - 200 банкнот. Система слистывания - роликовая
7. Автоматический и ручной старт. В режиме ручного старта, Mbox DS-100 начнёт счёт после нажатия клавиши «RESTART», а в режиме автоматического старта, счёт начнётся автоматически при помещении банкнот в загрузочный бункер
8. Панель управления и большой светодиодный дисплей. Информация с дисплея отлично считывается системами видеонаблюдения
9. Внешний выносной дисплей в базовой комплектации. Количество знаков на выносном дисплее - 4
10. Удобная конструкция корпуса для чистки и проведения технического обслуживания
11. В случае возникновения ошибки, устройство автоматически прекращает работу, подаёт звуковой сигнал и на дисплее отображается соответствующее сообщение (коды ошибок и устранение неисправностей)
12. Простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности. С Mbox DS-100 легко и комфортно работать кассирам всех возрастных групп!
13. Компактен и не занимает много места на рабочем столе, пониженный уровень шума (габаритные размеры (ШхГхВ) - 248x298x249, вес - 4.9 кг)
14. Компания «Mbox» устанавливает официальный срок службы счётчика банкнот - 5 лет, при условии соблюдения правил эксплуатации и регулярного технического обслуживания. Учитывая высокое качество, надёжность и степень безопасности Mbox DS-100, фактический срок эксплуатации может значительно превышать официальный
15. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии обращайтесь к нашим специалистам за подробной консультацией
16. Оптимальный и рекомендуемый режим работы - до 8 часов в сутки
17. Удобная ручка позволяет переносить счётчик банкнот, не опасаясь его падения
18. Дизайн счётчика сочетает в себе эргономику и удобство для пользователя
19. Высокая надёжность, подтверждённая тестами в крупнейших Российских и зарубежных компаниях
20. Соответствует стандартам CE, EAC
21. Счётчик банкнот Mbox DS-100 — это исключительно выгодное приобретение для предприятий, которым нужны надёжные системы пересчёта для решения текущих и перспективных задач. Является гибким и разумным вложением капитала
22. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Огромный выбор Б/У оборудования с гарантией. Полный комплекс услуг!

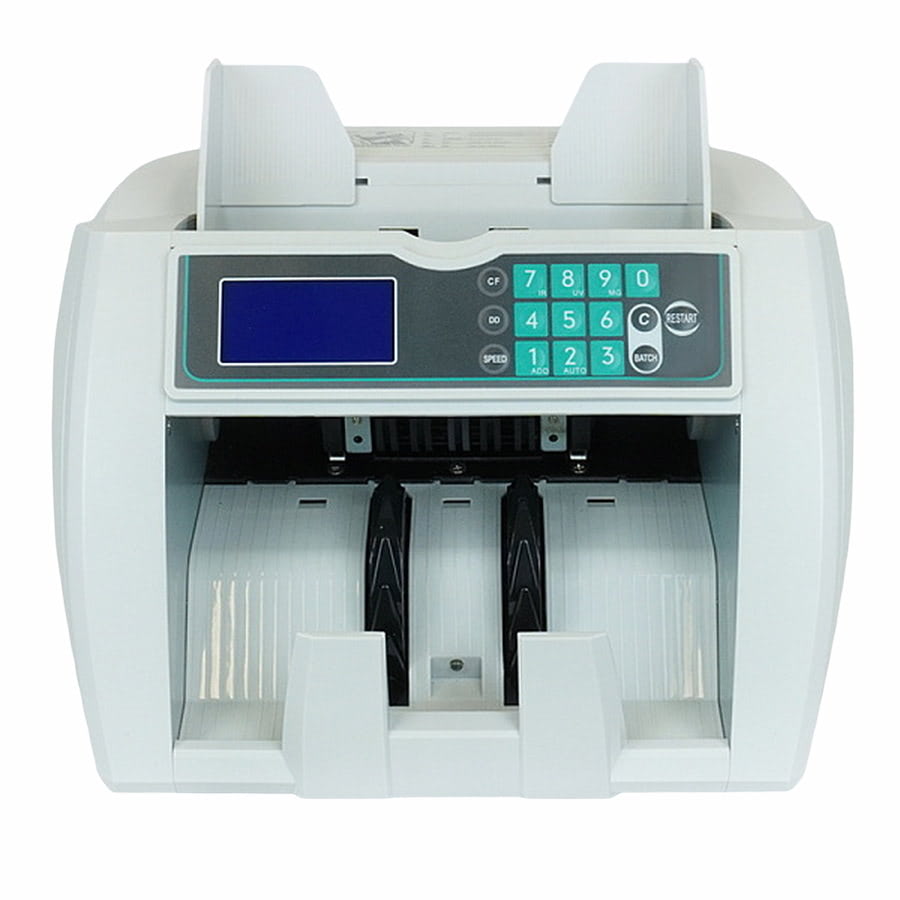

Панель управления и дисплей

На панели управления Mbox DS-100 расположены следующие управляющие клавиши:

• «RESTART» - Данная кнопка используется для:
• Старт пересчёта
• Продолжение работы после сброса ошибки
• Очистка данных на дисплее
• «UV» - Включает ультрафиолетовую детекцию
• «MG» - Включает магнитную детекцию
• «IR» - Включает контроль оптической плотности
• «DD» - Включает контроль геометрических размеров
• «CF» - Вход в режим вкл/выкл какой-либо из детекций. После нажатия кнопки "CF" можно будет включить или отключить любой из режимов детекций (UV, MG, IR, DD)
• «C» - Сброс размера фасовки
• «BATCH» - Установка фасовки. При последовательном нажатии на эту кнопку можно выбрать одну из предустановленных значений фасовки
• «AUTO» - Включение ручного либо автоматического старта. Нажмите кнопку "CF", затем "AUTO" для включения автостарта или ручного режима работы
• «ADD» - Включает режим суммирования
• «SPEED» - Переключение скорости пересчёта

Дисплей Mbox DS-100 отображает следующую информацию:

• Большой дисплей (5 символов) - Количество просчитанных банкнот
• Маленький дисплей (3 символа)- Установленное значение фасовки. Количество банкнот в последнем пересчёте
• «UV», «MG», «IR», «DD» - Если данные индикаторы горят, значит включены данные виды детекции, если не горят - отключены
• «ADD» - Включен режим суммирования если индикатор горит, отключен - если не горит
• «SUM» - Индикатор показывает сумму в режиме суммирования
• «BAT» - Активен или не активен режим фасовки
• «AUTO» - Включен режим автоматического старта
• «MNL» - Включен режим ручного старта

Режимы работы и функции

Mbox DS-100 может работать в следующих режимах:

1. Режим пересчёт. Простой пересчёт количества банкнот. Для начала пересчёта, подготовьте банкноты (подготовка банкнот) и поместите их в загрузочный карман. Счётчик автоматически начнёт пересчёт (если установлен режим автостарта) и будет перемещать банкноты из загрузочного кармана в приёмный по мере счёта. Аппарат остановится, когда загрузочный карман будет полностью пуст. На дисплее отобразится количество пересчитанных банкнот. При изъятии банкнот из приёмного кармана, счётчик начнёт счёт с «0» автоматически
• Установка режима автостарта. Чтобы включить данный режим, нажмите кнопку "CF" и затем кнопку "AUTO" на панели управления, на дисплее загорится надпись "AUTO". В этом режиме счётчик начинает пересчёт автоматически при помещении банкнот в загрузочный карман. Mbox DS-100 работает в данном режиме по умолчанию. Он рекомендован для экономии вашего времени и дополнительного увеличения эффективности обработки наличности. При повторном нажатии кнопок "CF" и "AUTO", режим автоматического счёта выключится, и включится ручной режим, на дисплее загорится надпись "MNL". Если Вы настроите счётчик на работу с выключенным режимом "AUTO", каждый раз, чтобы начать пересчёт, вам нужно будет нажать кнопку "RESTART". Автоматический старт пересчёта - после загрузки банкнот в загрузочный карман счётчик автоматически начинает пересчёт. Ручной старт пересчёта - после загрузки банкнот в загрузочный карман необходимо нажать кнопку "RESTART" на панели управления для того, чтобы счётчик начал пересчёт банкнот
2. Режим суммирования. Даная функция включается и отключается нажатием кнопки "ADD" на панели управления. После активации на дисплее отобразится надпись "ADD". Функция суммирования (счёт с накоплением итога) обеспечивает накопительный пересчёт банкнот, то есть все результаты пересчёта суммируются
3. Режим фасовки. Фасовка по количеству листов. При нажатии на кнопку "BATCH" активируется режим фасовки, при этом на дисплее загорится соответствующий индикатор "BAT". Последовательным нажатием на кнопку "BATCH", выберите предустановленные значения фасовки 100, 50, 25, 20 и 10 банкнот, или введите необходимое значение фасовки вручную, используя кнопки на цифровой клавиатуре
4. Скорость пересчёта. В счётчике банкнот Mbox DS-100 доступно четыре скорости пересчёта - 800/1200/1600/1900 банкнот в минуту. Для переключения скорости, последовательно нажимайте кнопку "SPEED" на панели управления

Виды контроля

1. Ультрафиолетовый контроль. Определение наличия люминесценции отдельных меток, волокон, фрагментов и рисунков, а также контроль фонового свечения банкнотной бумаги в УФ-спектре. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ-излучения. Ультрафиолетовая детекция включается автоматически при включении Mbox DS-100, на дисплее будет гореть индикатор "UV". В процессе работы счётчик будет проверять пересчитываемые банкноты на наличие УФ-меток. Если УФ сигнал банкноты слишком силён, аппарат издаст предупреждающий сигнал и автоматически остановится. На экране будет отображено сообщение "A0(A)" или "A1(A)". Чтобы продолжить пересчёт, удалите подозрительную купюру, которая будет последней в приёмном кармане. Для отключения УФ-детекции нажмите кнопку "CF", затем кнопку "UV"
• Имеется возможность установить нужный уровень чувствительности УФ-детекции для комфортной и бесперебойной работы. Для этого необходимо нажать и удерживать кнопку «UV» примерно 3 секунды. На дисплее появится уровень для УФ "AXX", который можно изменить от 0 до 9, а затем нажать кнопку "RESTART"
2. Магнитный контроль. Позволяет контролировать наличие магнитных свойств у серии, номера и элементов изображения банкноты. После включения счётчика, данный вид детекции будет работать по умолчанию, на дисплее будет гореть индикатор "MG". В процессе пересчёта Mbox DS-100 будет проверять банкноты на наличие магнитных меток. В случае если магнитный сигнал будет слишком слабый или отсутствовать, счётчик подаст звуковой сигнал и автоматически остановит пересчёт. На экране отобразится сообщение "b". Чтобы продолжить счёт, удалите подозрительную купюру, которая окажется последней в приёмном кармане. Для отключения МГ-детекции нажмите кнопку "CF", затем кнопку "MG"
• Имеется возможность установить нужный уровень чувствительности МГ-детекции для комфортной и бесперебойной работы. Для этого необходимо нажать и удерживать кнопку «MG» примерно 3 секунды. На дисплее появится уровень для МГ "BXX", который можно изменить от 0 до 9, а затем нажать кнопку "RESTART"
3. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значение пропускания ИК-света, прошедшего через банкноту (в счётчике данный вид контроля обозначается как ИК-детекция). Если в процессе пересчёта будет обнаружена слишком тёмная банкнота (две слипшиеся между собой банкноты) или слишком прозрачная банкнота, то она будет отбракована. Данные датчики также позволяют контролировать ровность прохождения банкнот по тракту. Контроль оптической плотности включается автоматически при включении Mbox DS-100, на дисплее будет гореть индикатор "IR". Если в процессе работы счётчик обнаружит подозрительную банкноту, он издаст предупреждающий сигнал и автоматически остановится. На экране будет отображено сообщение "db". Чтобы продолжить пересчёт, удалите подозрительную купюру, которая будет последней в приёмном кармане. Для отключения ИК-детекции нажмите кнопку "CF", затем кнопку "IR"
• Имеется возможность установить нужный уровень чувствительности ИК-детекции для комфортной и бесперебойной работы. Для этого необходимо нажать и удерживать кнопку «IR» примерно 3 секунды. На дисплее появится уровень для ИК "rXX", который можно изменить от 0 до 9, а затем нажать кнопку "RESTART"
4. Геометрический контроль. Контроль геометрических размеров банкнот по высоте. В Mbox DS-100 встроена система детекции по размеру, которая оповещает если была пересчитана банкнота, отличающаяся размерами по высоте от предыдущих более чем на 4-5 мм. Для удобства, геометрический контроль активируется автоматически при включении аппарата, на дисплее будет гореть индикатор "DD". Счётчик издаст звуковой сигнал и прекратит пересчёт в случае прохождения банкноты, отличающейся по размеру. На экране отобразится сообщение "dd0" или "dd1". Чтобы продолжить пересчёт, удалите подозрительную купюру, которая будет последней в приёмном кармане. Для отключения геометрического контроля нажмите кнопку "DD" на панели управления
5. Проверка на целостность. Контроль банкнот с большим отсутствующем фрагментом. Mbox DS-100 оснащён встроенными сенсорами инфракрасного света, которые оповещают пользователя о том, что была просчитана половинка банкноты. Для удобства, данная функция активируется по умолчанию уже сразу после включения аппарата. Если в процессе пересчёта будет обнаружена половинка банкноты, счётчик издаст предупреждающий сигнал и автоматически остановит процедуру пересчёта. На дисплее загорится сообщение "EH". Чтобы продолжить пересчёт, удалите половинчатую купюру, которая будет последней в приёмном кармане
6. Проверка на сдвоенность и контроль прохождения банкнот цепочкой. Банкноты могут прилипать одна к другой из-за чрезмерной загрязнённости, загибов или по другим причинам. Чтобы определить, когда две банкноты склеились между собой, Mbox DS-100 использует технологию, основанную на инфракрасном излучении. Для удобства, данная функция активируется по умолчанию уже сразу после включения аппарата. Также в счётчике реализована система самоконтроля, которая оповещает, когда несколько банкнот проходят через счётный механизм одновременно (детекция цепочки банкнот). Данная функция тоже включена по умолчанию

Устранение неисправностей

В случае возникновения ошибки, Mbox DS-100 автоматически прекращает работу, подаёт звуковой сигнал и на дисплее появляется соответствующее сообщение. По этому сообщению, определите причину возникновения неполадки и выполните приведённые ниже указания для устранения ошибки. Счётчик не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, свяжитесь с нашей службой поддержки клиентов и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства! Разбирать Mbox DS-100 строго запрещено для всех, кроме специально подготовленных и сертифицированных технических специалистов авторизованного сервисного центра. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала

• Код "A0(A)", "A1(A)" - Подозрительная банкнота по УФ (ультрафиолетовый контроль). Проблема в УФ-детекции
• Удалите последнюю банкноту из приёмного кармана и нажмите кнопку "RESTART"
• Понизить чувствительность УФ-детекции
• Очистить УФ-датчик от пыли (очистка детекторов и датчиков обнаружения)
• Если очистка не помогла, возможно, датчик необходимо заменить. Обратитесь в сервисный центр
• Код "b(b)" - Подозрительная банкнота по МГ (магнитный контроль). Проблема в МГ-детекции
• Удалите последнюю банкноту из приёмного кармана и нажмите кнопку "RESTART"
• Понизить чувствительность МГ-детекции
• Очистить МГ-датчик от пыли
• Если очистка не помогла, возможно, датчик необходимо заменить. Обратитесь в сервисный центр
• Код "r(r)" - Подозрительная банкнота по ИК (контроль оптической плотности). Проблема в ИК-детекции
• Удалите последнюю банкноту из приёмного кармана и нажмите кнопку "RESTART"
• Понизить чувствительность ИК-детекции
• Очистить ИК-датчик от пыли
• Если очистка не помогла, возможно, датчик необходимо заменить. Обратитесь в сервисный центр
• Код "EJ(EJ)" - Замятие. Замятие банкнот в тракте
• Удалить банкноты из загрузочного кармана
• При необходимости удалите замятые банкноты в тракте
• Вложите ещё раз банкноты в загрузочный карман
• Перезапустите счёт кнопкой "RESTART"
• Код "Ed(Ed)" - Сдвоенная банкнота (контроль сдвоенности)
• Проверьте банкноты, удалите дефектные/рваные, мятые - выпрямите и повторите пересчёт ещё раз
• Код "EH(EH)" - Половинка банкноты (контроль целостности)
• Проверьте банкноты, удалите дефектные/рваные, мятые - выпрямите и повторите пересчёт ещё раз
• Код "EC(EC)" - Цепочка банкнот (контроль прохождения банкнот цепочкой)
• Проверьте банкноты, удалите дефектные/рваные, мятые - выпрямите и повторите пересчёт ещё раз
• Настройте зазор слистывающего механизма
• Код "dd0", "dd1" - Банкнота с другой высотой. Разные номиналы (геометрический контроль)
• Проверьте последнюю банкноту в приёмном кармане
• Проверьте все банкноты в загрузочном кармане
• Код "EA3(EA3)" - Проблема с датчиком скорости
• Очистить датчик от пыли
• Если очистка не помогла, возможно, датчик необходимо заменить. Обратитесь в сервисный центр
• Код "EAr(Ear)" - Проблема с правым датчиком счёта
• Очистить датчик от пыли (очистка детекторов и датчиков обнаружения)
• Если очистка не помогла, возможно, датчик необходимо заменить. Обратитесь в сервисный центр
• Код "EAL(EAL)" - Проблема с левым датчиком счёта
• Очистить датчик от пыли
• Если очистка не помогла, возможно, датчик необходимо заменить. Обратитесь в сервисный центр

Mbox DS-100 не включается - Проверьте, что кабель питания подключён к электрической сети и к сетевому разъёму на задней крышке устройства. Проверьте, что сетевой выключатель находится в положении «I». Если эти условия выполнены, но счётчик банкнот не включается, обратитесь в сервисный центр

Счётчик не выявляет фальшивые банкноты - Могут быть запыленными датчики детекции. Очистите датчики (очистка Mbox DS-100). Если очистка не помогла, вероятно, датчики вышли из строя и их необходимо заменить. Обратитесь в сервисный центр

Банкноты зажаты (замятие банкнот в тракте) - Выключите счётчик. Удалите все зажатые банкноты, при необходимости поворачивая колеса вручную. Проверьте, нет ли каких-либо посторонних предметов внутри устройства (скрепок, резинок и т.п.). Если посторонние предметы есть, уберите их. Включите счётчик и возобновите пересчёт. Внимание! Перед тем, как заложить банкноты в загрузочный карман, подготовьте их, а именно удалите порванные, мокрые, замасленные или загрязнённые банкноты, а также убедитесь, что среди них нет посторонних предметов в виде резинок, монет, скрепок и т.д. (подготовка банкнот)

На экране появилось сообщение, которое не описано выше - Выключите и заново включите устройство (после выключения подождите не менее 30-и секунд перед тем, как заново его включить). Если после включения счётчик неработоспособен - выключите его, отключите кабель питания от электрической сети и обратитесь в сервисный центр

Повышенный уровень шума или посторонние звуки внутри корпуса - Выключите устройство. Отключите кабель питания от электрической сети. Обратитесь в сервисный центр

Если у Вас не получается решить проблему с помощью указанных действий, или выше не приведён пример сообщения от устройства, свяжитесь с нашей службой поддержки и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Регулировка рабочего зазора слистывающего механизма. Необходимый зазор предустановлен на заводе-изготовителе с учётом специфики пересчитываемой валюты. Однако, если Mbox DS-100 часто отбраковывает заведомо годные банкноты, то необходимо проверить настройку зазора. Для регулировки зазора используется винт, расположенный в задней части устройства

• Вращая винт по часовой стрелке, зазор увеличивается
• Вращая винт против часовой стрелке, зазор уменьшается

Проверка настройки зазора слистываеющего механизма. Для проверки установленного зазора выполните следующее:

• Возьмите банкноту хорошего качества
• Включите счётчик
• Возьмите банкноту за короткий край
• Закройте пальцем датчик автостарта загрузочного кармана. Ролики слистывающего механизма начнут вращаться
• Просуньте банкноту в щель между роликами и пластиной
• Банкнота должна захватываться роликами с небольшим усилием (по ощущению 100 гр.)
• Если банкнота захватывается слишком сильно, необходимо увеличить зазор. Если банкнота захватывается слишком слабо, то зазор необходимо уменьшить

Перезапуск Mbox DS-100 (в редких случаях, устройство может зависнуть, нажатие на кнопки не даёт никакого эффекта)

• Извлеките банкноты из подающего кармана
• Извлеките банкноты из приёмного кармана
• Отключите питание
• Подождите не менее 30-60 секунд
• Включите питание

Подготовка банкнот (повреждённые банкноты могут застрять в устройстве, а фрагменты могут попасть в протяжный механизм, для максимальной работоспособности счётчика - тщательно подготовьте банкноты)

• Избегайте подсчёта мокрых, чрезмерно грязных или испорченных банкнот
• Проверьте, нет ли посторонних предметов (скрепок, резинок, скоб, ниток, зажимов, пыли и т. д.) смешанных с банкнотами
• Разверните банкноты веером и уберите сильно повреждённые
• Выравнивайте края банкнот, любая неровность может привести к ошибке (постучите пачкой банкнот по рабочей поверхности, чтобы выровнять края)
• Отрегулируйте направляющие банкнот на загрузочном механизме под длину банкнот
• Всегда используйте направляющие банкнот. Они обеспечивают ровное положение банкнот при входе в загрузочный механизм и, таким образом, сокращают количество банкнот, отбракованных из-за ошибок подачи

Запрещается подавать банкноты, скрепленные скобами, скрепками, ниткой, зажимами или резинкой!

Техническое обслуживание

Mbox DS-100 - сложное техническое устройство, имеющее чувствительные датчики для выполнения различных операций. Ошибки пересчёта могут быть вызваны попаданием на датчики пыли, грязи и других посторонних материалов, а также, выходом из строя основных систем и механизмов. Для обеспечения безаварийной работы устройства, требуется проведение следующих видов сервисного обслуживания:

1. Еженедельное обслуживание
2. Ежемесячное обслуживание

Еженедельное обслуживание. В процессе еженедельного обслуживания проводится очистка всех детекторов, датчиков обнаружения, роликов, а также внешних частей устройства. Если вы обрабатываете большие объёмы банкнот или очень грязные и жирные купюры или устройство интенсивно используется более 1-ой рабочей смены в день - Вам придётся чистить Mbox DS-100 чаще чем раз в неделю

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с детекторами и датчиками внутри и снаружи устройства. Если на устройстве скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании Mbox для получения информации о том, как очистить устройство, не вызвав его повреждения

• Очистка детекторов и датчиков обнаружения. Используйте кисточку с мягкой щетиной для аккуратного удаления пыли, не давайте пыли попадать в зазоры. Затем используйте сухую безворсовую хлопчатобумажную ткань, чтобы протереть стеклянные поверхности датчиков и детекторов. Чтобы ранее стёртая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного датчика и детектора. В случае устойчивого загрязнения, допускается протирать датчики безворсовой салфеткой, смоченной изопропиловым спиртом. Вы также можете использовать портативный пылесос с маленькой пластмассовой насадкой для удаления пыли и частиц бумаги из подающего и приёмного карманов, верхнего и нижнего протяжных механизмов и рабочей зоны. Запрещается использовать абразивные или моющие средства! Перед очисткой датчиков, выключите счётчик и отключите сетевой кабель от сети!
• Очистка роликов. Используйте влажную безворсовую хлопчатобумажную ткань для очистки поверхности роликов, поворачивая их вручную, для очистки всей поверхности, и слегка нажимая на них. Просушите ролики другим куском ткани. Чтобы ранее стёртая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного ролика. В случае устойчивого загрязнения, допускается протирать ролики безворсовой салфеткой, смоченной изопропиловым спиртом
• Очистка корпуса. Проверьте устройство на наличие повреждений. Протрите дисплей и корпус влажной безворсовой тканью, начав с экрана. Если Вам не удаётся удалить загрязнения, протрите части корпуса безворсовой салфеткой, смоченной изопропиловым спиртом, или используйте специальные салфетки или губки для очистки поверхности корпуса

Зоны очистки Mbox DS-100:

• Загрузочный карман
• Направляющие для банкнот
• Приёмный карман
• Датчик загрузочного кармана
• Ролики подачи банкнот
• Левый и правый датчики счёта
• Датчик кармана просчитанных банкнот
• Колесо для помещения банкнот в приёмный карман
• Панель управления
• Корпус

Ежемесячное обслуживание. Ежемесячное обслуживание Mbox DS-100, требующее частичной разборки счётчика сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией "Mbox DS-100 Service Manual, Mbox". Если устройство обрабатывает большие объёмы банкнот и интенсивно используется более 1-ой рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание чаще

Внимание! Ежемесячное обслуживание Mbox DS-100 должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы Mbox DS-100, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Устанавливайте устройство на твёрдой плоской поверхности, поверхность должна быть рассчитана на нагрузку, создаваемую счётчиком, и не должна иметь наклоны и/или неровности
2. Не рекомендуется устанавливать устройство в местах, для которых имеются проблемы с безопасностью или в которых может быть ускорен процесс физического износа изделия, приводящий к его отказу:
• В запыленных местах
• В местах, где на него может попасть вода
• В местах, подвергающихся воздействию прямого солнечного света
• В местах, подверженных непосредственному воздействию воздушных потоков от кондиционеров воздуха, вентиляционных отверстий и т.д.
• В местах с высокой влажностью, высокой или низкой температурой
• В местах с летучими газами или воспламеняющимися материалами
• В местах, для которых характерны качания и вибрация
• На расстоянии менее 1 метра от легко испаряемых горючих веществ или воздушных завес
• На расстоянии менее 1 метра от нагревательных приборов, например, батарей или обогревателей
3. Устанавливайте счётчик только в тех местах, в которых за аппаратом можно организовать хороший ежедневный контроль
4. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
5. Если у Вас возникли вопросы или трудности при установке Mbox DS-100, обращайтесь к Вашему уполномоченному дистрибьютору или в авторизованный сервисный центр
6. Поставляемый с устройством шнур питания следует включать только в заземленную розетку
7. Для обеспечения безопасности и устранении электростатических разрядов и помех необходимо выполнить заземление (класса D). Кроме того, провод заземления запрещается использовать совместно с другими устройствами. В случае возникновения вопросов по заземлению проконсультируйтесь с официальным дистрибьютором и уполномоченным дилером продукции Mbox
8. Не используйте шнур электропитания и вилку для других целей. В случае утери или повреждения, приобретите шнур с вилкой у ближайшего дистрибьютора или авторизованного сервисного партнёра. Прилагаемый шнур электропитания и вилка предназначены и аттестованы для подключения к этому изделию
9. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
10. Mbox DS-100 должен использоваться при напряжении указанной частоты (220В±10% 50-60Гц). Использование изделия при других частотах может привести к его повреждению и выходу из строя
11. Во время работы устройства не отключайте питание, не отсоединяйте вилку электропитания из розетки и не открывайте крышки
12. Не модифицируйте счётчик банкнот и не устанавливайте в него модифицированные детали! Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя", а также крышки и детали, закреплённые винтами, имеющие блокировки и пломбы. Разбирать Mbox DS-100 строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала
13. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
14. Не прикасайтесь к дисплею острыми предметами, такими как ручка, карандаш и т.п.
15. Если Mbox DS-100 не используется в течение долгого времени, во избежание повреждений и загрязнения датчиков, отключите, пожалуйста, питание, выньте вилку из розетки и накройте счётчик чехлом
16. Повреждённые банкноты могут застрять в устройстве, а фрагменты могут попасть в протяжный механизм, для максимальной работоспособности устройства - тщательно подготавливайте банкноты и следите, пожалуйста, за тем, чтобы посторонние предметы, например, монеты или скрепки/скобы, не попадали внутрь устройства, т.к. это может привести к его повреждению (подготовка банкнот)
17. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в "Руководстве пользователя" или обратится в сервисный центр
18. Помните, производитель не несёт ответственности за возможные последствия в случае не правильной эксплуатации Mbox DS-100!

Комплектация

1. Счётчик банкнот Mbox DS-100
2. Внешний дисплей
3. Сетевой кабель
4. Инструкция по эксплуатации
5. Гарантийный талон
6. Опционально:
• Продажа б/у оборудования. Мы предлагаем нашим клиентам только проверенные годами модели оборудования, подтвердившие свою высокую надежность при работе. Товар, уже побывавший в эксплуатации, может иметь незначительные косметические недостатки, например, потёртости и царапины. На функционал или технические характеристики такие дефекты не влияют. Таким образом, покупка б/у оборудования — это отличное предложение для предприятий, для которых не имеет существенного значения внешний вид, но его цена является решающим фактором. На всё предлагаемое оборудование предоставляется гарантия от одного до двенадцати месяцев. При заключении договора на ежемесячное техническое обслуживание нашим Сервисным центром - срок гарантии может быть продлён. Отдел продаж - +7 (495) 472-57-31, sale@vcdomos.ru

Применение

1. Финансовые и кредитные организации
2. Предприятия розничной и оптовой торговли
3. Предприятия сферы услуг
4. Транспортные компании
5. Автосалоны
6. АЗС
7. Отели
8. Рестораны
9. Билетные кассы
