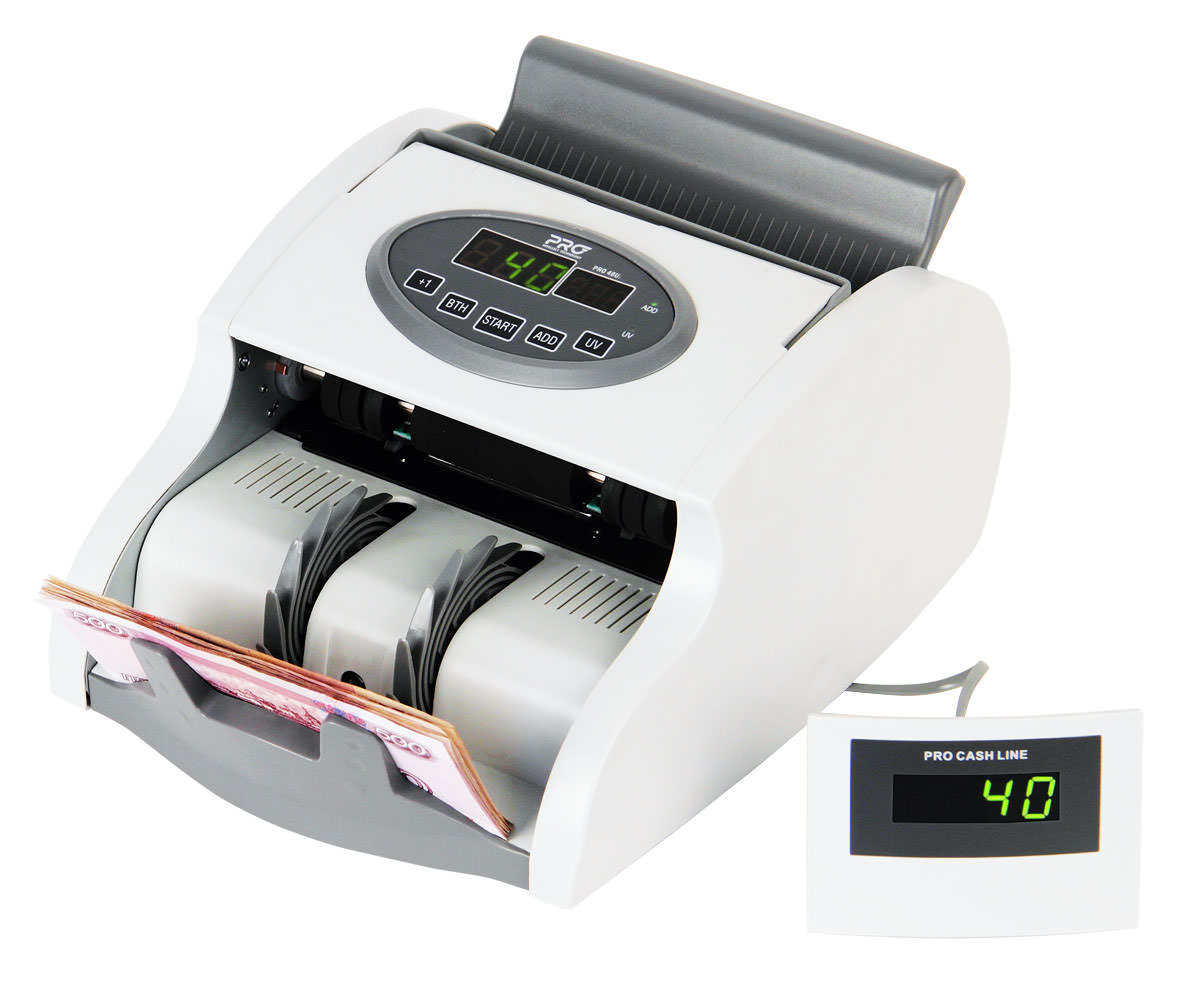

PRO 40U NEO - Счетчик банкнот

PRO 40U NEO

PRO 40U NEO - Счетчик банкнот. Прекрасно справляется с пересчетом валют различных стран мира, в том числе RUB, USD, EURO. Контроль подлинности. Режим суммирования и фасовки. Благодаря особому строению тракта, является самым тихим и компактным. Звуковая индикация режимов работы. Простое, удобное и интуитивно понятное управление всеми функциями. Оптимальное решение для обработки небольших объемов наличности. Выносной дисплей входит в комплект поставки

Соответствует требованиям Европейских директив - 2006 / 95 / EC, 2004 / 108 / EС и требованиям - ТР ТС 004/2011 " О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (Регистрационных номер декларации о соответствии - ТС № RU Д-CN.АЛ32.В.07096, дата регистрации декларации - 26.10.2015)

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей

Назначение

Счетчик банкнот PRO 40U NEO предназначен для пересчета, суммирования, фасовки и проверки на подлинность банкнот различных государств в том числе: EURO, USD, Российских Рублей

Особенности

1. Оптимальное решение для обработки небольших объемов наличности
2. Стабильный пересчет банкнот различного состояния
3. Особая конструкция тракта позволила уменьшить размеры устройства
4. Для этой модели был специально разработан экономичный компактный двигатель
5. Скорость счета 800 банкнот в минуту
6. Контроль подлинности банкнот (ультрафиолетовая детекция)
7. Регулировка чувствительности датчиков
8. Режим суммирования
9. Режим фасовки
10. Наличие полноценных функций фасовки и суммирования уникально для счетчиков банкнот этого класса
11. Простое, удобное и интуитивно понятное управление всеми функциями
12. Два ярких LED дисплея отображают значения функции фасовки и результаты суммирования
13. Звуковая и кодовая индикация при обнаружении подозрительной банкноты
14. В ходе пересчета, устройство издает мягкий, тихий, приятный для слуха шелест. Благодаря особому строению тракта, данный счетчик банкнот является самым тихим!
15. Удобная металлическая ручка позволяет переносить устройство, не опасаясь раскола рукоятки и падения прибора. При пересчете ручка удобно помещается в специальную нишу
16. Компактен и не занимает много места на рабочем столе
17. Благодаря современному дизайну и теплым оттенкам серых тонов прекрасно вписывается в любой офисный интерьер
18. Выносной дисплей входит в комплект поставки
19. Самая доступная цена
20. Видео "Обзор функциональных возможностей PRO 40U NEO"

Основные элементы

Счетчик банкнот PRO 40U NEO состоит из следующих элементов:

1. Панель управления
2. Откидная крышка
3. Загрузочная панель (подающий карман)
4. Приемный карман
5. Ручка для переноса
6. Провод электропитания
7. Выключатель электропитания
8. Разъем для подключения выносного дисплея
9. Выносной дисплей

Панель управления

На панели управления PRO 40U NEO расположены следующие элементы:

1. Основной дисплей счета - Отображает результаты пересчета
2. Дисплей пакетного режима - Отображает информацию о выбранном количестве банкнот в пакетном режиме. Отображение кода сообщения об ошибках
3. Индикатор "ADD" - При свечении индикатора "ADD" - включен режим суммирования
4. Индикатор "UV" - При свечении индикатора "UV" включен режим УФ-детекции
5. Клавиша "UV" - Клавиша включения (по умолчанию индикатор подсветки горит) или отключения режима ультрафиолетовой детекции
6. Клавиша "ADD" - Клавиша включения и отключения режима суммирования. При нажатии на данную клавишу включается режим суммирования (индикатор подсветки горит). Повторное нажатие этой клавиши отключает режим суммирования
7. Клавиша "START" - Нажатие данной клавиши инициализирует:
• Операцию счета
• Продолжение счета и сброс сообщения об ошибках на дисплее 2
• Обнуляет результат счета на основном дисплее 1
• Ввод в память о произведенных изменениях в настройках счетчика банкнот
8. Клавиша "BTH" - Клавиша установки пакетного режима (100, 50, 25, 20, 10, сброс). Нажмите несколько раз клавишу "BTH" в зависимости от нужного Вам числа банкнот, если необходимо скорректировать это число, используйте клавишу "+1"
9. Клавиша "+1" - Увеличивает на 1 пакет пересчета. Заданное количество банкнот будет отображено на дисплее пакетного режима

Режимы работы

PRO 40U NEO может работать в следующих режимах:

1. Режим простого пересчета - Внимание! Для того, чтобы избежать ошибок при подсчете, пересортируйте банкноты и отложите следующие: заклеенные белой бумагой, побывавшие в воде или "выстиранные", грязные, порванные. Данный счетчик отличается от других типов счетчиков тем, что "слистывание" банкнот происходит с верхней банкноты, а не с нижней, поэтому обратите особое внимание на правильность укладки банкнот:
• Банкноты кладутся ровной стопкой на загрузочную панель так, чтобы первая банкнота была к Вам лицом
• Расположите банкноты под углом 90 градусов к загрузочной панели, затем толчком от себя отклоните назад. Банкноты автоматически лягут на панель. Неправильное положение банкнот может привести к ошибкам в подсчетах, выпадению банкнот из устройства, их смятию или застреванию в аппарате
• Положите банкноты в подающий карман
• Счетчик автоматически придет в движение и произведет подсчет банкнот
• На дисплее счета будет отображен результат пересчета
• По окончании счета обнулите дисплей счета клавишей "START" или "CLR"
• Если в процессе подсчета появится сообщение об ошибке, см. "коды ошибок
2. Пакетный режим работы - Режим отсчета заданного количества банкнот
• Нажмите клавишу "BTH" на панели управления необходимое количество раз. C помощью клавиши коррекции "+1" можно точно установить необходимое число
• Положите банкноты в подающий карман
• Счетчик автоматически придет в движение и произведет подсчет банкнот
• Удалите подсчитанные банкноты из приемного кармана
• После того, как в подающем кармане не останется банкнот, добавьте еще по необходимости
• Для выхода из режима фасовки нажмите несколько раз на клавишу "BTH"
• Если в процессе подсчета появится сообщение об ошибке:
• Смотрите ""Коды ошибок"
• Повторите счет заново
3. Режим суммирования - Нажмите на клавишу "ADD". При этом загорится индикатор подсветки
• Выполните операцию пересчета
• После того как в подающем кармане не останется банкнот, удалите банкноты из приемного кармана
• Положите новую пачку в приемный карман
• Повторите эти операции необходимое количество раз
• На дисплее счета будет отображаться суммарный результат просчитанных банкнот
• По окончании счета обнулите дисплей счета клавишей "START"
• Для выхода из режима суммирования нажмите снова на клавишу "ADD"
• Если в процессе подсчета появится сообщение об ошибке - смотрите коды ошибок
• При необходимости повторите операцию суммирования заново

Виды контроля

1. Ультрафиолетовый контроль. Определение наличия люминесценции отдельных меток, волокон, фрагментов и рисунков, а так же контроль фонового свечения банкнотной бумаги. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
2. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту. Данная детекция предназначена для проверки оптической плотности банкнот и контроля не прохождения сдвоенных банкнот. Следует учитывать, что в одной пачке могут оказаться как новые, так и изношенные, замасленные, старые банкноты, которые отличаются по плотности от новых. При установке высокого уровня чувствительности PRO 40U NEO может срабатывать на эти банкноты и выдавать ошибку

Основные настройки

1. Изменение чувствительности ультрафиолетовой детекции - Нажмите и удерживайте клавишу "UV" в течении 4 секунд. На дисплее 2 появиться надпись Uu [X], где Х - число, указывающее уровень чувствительности УФ детектора:
• 1 - минимальный уровень чувствительности
• 2 - средний уровень чувствительности (рекомендуется)
• 3 - высокий уровень чувствительности
2. Изменение чувствительности уровня оптической плотности "прозрачности" банкнот - Нажмите и удерживайте клавишу "ADD" в течении 4 секунд. На дисплее 2 появиться надпись Ed [X], где Х - число, указывающее уровень чувствительности по оптической плотности банкноты:
• 1 - минимальный уровень чувствительности
• 2 - средний уровень чувствительности (рекомендуется)
• 3 - высокий уровень чувствительности

При каждом нажатии на клавишу "ADD" уровень чувствительности УФ-детектора и детектора по оптической плотности изменяется на 1. Для ввода в память нового значения и выхода из режима изменения чувствительности необходимо нажать клавишу "START"

Внимание! Новые установки сохраняются в процессе дальнейшей эксплуатации. Помните! Неправильное изменение настроек счетчика может привести к сбоям в работе и к частому выпадению "ошибок

Техническое обслуживание

Техническое обслуживание и профилактику, включающие частичную разборку PRO 40U NEO сервисным инженером, настройку датчиков и прочие работы, рекомендуется проводить каждые 30 дней в Авторизованном сервисном центре квалифицированным специалистом. При интенсивном использовании (более 1 рабочей смены в день) такое техническое обслуживание может потребоваться чаще

Ежедневное обслуживание

1. Выключайте счетчик банкнот если он не используется
2. Протирайте внешние части устройства (корпус, подающий и приемные карманы) сухой чистой безворсовой салфеткой
3. Используйте защитный чехол когда устройство не используется

Еженедельное обслуживание

В процессе еженедельного обслуживания проводится очистка датчиков устройства с помощью кисточки и мягкой безворсовой ткани. Запрещается использовать абразивные или моющие средства! При интенсивной эксплуатации устройства, очистку датчиков и роликов рекомендуется проводить чаще

Важно! Работы по техническому и сервисному обслуживанию PRO 40U NEO должны выполняться только специально обученными специалистами по техническому обслуживанию и сервисным техникам

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

Коды ошибок

В случае возникновения ошибки, PRO 40U NEO автоматически прекращает работу и на дисплее появляется соответствующее сообщение

1. Код "Eh" - Прохождение половинчатой банкноты. Неисправен левый или правый датчики счета
• Выньте банкноты из приемного кармана, удалите подозрительную банкноту (лежащую сверху) и повторите пересчет
• Обратитесь в Сервисный центр
2. Код "Ec" - Непрерывное прохождение банкнот без интервала
• Выньте банкноты из приемного кармана, и повторите пересчет
3. Код "Ed" - Счетчик обнаружил сдвоенные банкноты или банкноту с другой плотностью бумаги
• Выньте банкноты из приемного кармана, нажмите "START" и продолжите пересчет
4. Код "Eu", "En" - Была обнаружена подозрительная банкнота, которая не может быть признана подлинной
• Удалите подозрительную банкноту (лежащую вверху), нажмите на клавишу "START" и продолжите пересчет. Для подозрительной банкноты используйте дополнительные методы проверки с помощью просмотровых детекторов
5. Код "E-1" - Левый датчик счета заблокирован или не исправен
• Выключите и включите питание устройства или очистите датчик, или обратитесь в сервисный центр
6. Код "E-2" - Правый датчик счета заблокирован или не исправен
• Выключите и включите питание устройства или очистите датчик, или обратитесь в сервисный центр
7. Код "E-3" - Датчик тахометра загрязнен или неисправен
• Обратитесь в сервисный центр
8. Код "E-4" - Ультрафиолетовый датчик заблокирован банкнотами или неисправен
• Выключите и включите питание устройства или очистите датчик, или обратитесь в сервисный центр
9. Код "E-5" - Датчик в подающем кармане заблокирован банкнотами или загрязнен
• Удалите банкноты из подающего кармана или очистите датчик, или замените его
10. Код "E-6" - Датчик в приемном кармане заблокирован банкнотами или загрязнен
• Удалите банкноты из подающего кармана или очистите датчик, или замените его

Меры предосторожности

Для обеспечения долговечной и надежной работы PRO 40U NEO, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Перед работой с PRO 40U NEO необходимо внимательно ознакомиться с инструкцией по эксплуатации (входит в комплект поставки) и соблюдать требования, изложенные в ней (инструкция должна находиться у оператора в доступном месте)
2. Не устанавливайте счетчик в следующих местах:
• На наклонной плоскости
• В сыром помещении
• Где оборудование подвергается вибрациям
• В запыленном помещении
• Где PRO 40U NEO подвергается прямым солнечным лучам или прямому воздействию осветительных приборов
• Вблизи опасных объектов
3. Не работайте со счетчиком с влажными руками
4. Принимайте меры против попадания в устройство жидкости и посторонних предметов, насекомых
5. Принимайте меры против случайного падения устройства
6. По окончании работы убедитесь, что в приемном и подающем кармане, а так же в транспортной системе не осталось банкнот
7. Периодически проводите чистку и техническое обслуживание для поддержания заданных технических параметров в сервисном центре
8. Не разбирайте, не ремонтируйте и не модернизируйте устройство самостоятельно. Это может привести к выходу устройства из строя или нанести вред здоровью
9. Техническое обслуживание PRO 40U NEO, профилактика, чистка, должна производиться только специалистом сертифицированного сервисного центра
10. Перед включением устройства в зимний период необходимо, чтобы счетчик находился при комнатной температуре не менее 4 часов без упаковки (или в упаковке не менее 12 часов)
11. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации

Комплектация

1. Счетчик банкнот PRO 40U NEO
2. Выносной дисплей
3. Сетевой кабель
4. Инструкция по эксплуатации
5. Гарантийный талон

Назначение

1. Офисы
2. Бухгалтерия
3. Предприятия розничной торговли
4. Предприятия сферы услуг
5. АЗС
6. Транспорт
7. Билетные кассы
8. Отели
9. Рестораны
10. Кафе
