PRO 40UMI LCD - Счетчик банкнот

PRO 40UMI LCD

PRO 40UMI LCD - Счетчик банкнот. Комплексная проверка подлинности банкнот (5 видов контроля). Валюты в стандартной комплектации - RUB, USD, EUR, UAH, KZT, LOC (локальная валюта). Калькуляция просчитанных банкнот по номиналам. Функции суммирования и фасовки. Благодаря особому строению тракта, является самым тихим и компактным. Яркий и контрастный LCD дисплей. Оптимальное решение для обработки небольших объемов наличности

Соответствует требованиям Европейских директив - 2006 / 95 / EC, 2004 / 108 / EС и требованиям - ТР ТС 004/2011 " О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (Регистрационных номер декларации о соответствии - ТС № RU Д-CN.АЛ32.В.07096, дата регистрации декларации - 26.10.2015)

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей

Назначение

Счетчик банкнот PRO 40UMI LCD предназначен для пересчета, суммирования, фасовки и проверки на подлинность банкнот различных государств в том числе: RUB, USD, EUR, UAH, KZT, LOC (локальная валюта)

Особенности

1. Оптимальное решение для обработки небольших объемов наличности
2. Стабильный пересчет банкнот различного состояния
3. Комплексная проверка подлинности банкнот (Благодаря комплексному анализу, включающему ИК, МГ, УФ-детекции, детекции по оптической плотности и ширине, данный прибор выявляет современные подделки Российских рублей и других валют мира)
4. Особая конструкция тракта позволила уменьшить размеры устройства
5. Для этой модели был специально разработан экономичный компактный двигатель
6. Регулируемая скорость счета 800/1000/1200 банкнот в минуту
7. Регулировка чувствительности датчиков
8. Калькуляция просчитанных банкнот по номиналам
9. Режим суммирования
10. Режим фасовки
11. Простое, удобное и интуитивно понятное управление всеми функциями
12. Удобный LCD-дисплей отображает количество пересчитанных банкнот, выбранный номинал и общую сумму пересчитанных банкнот
13. Звуковая и кодовая индикация при обнаружении подозрительной банкноты
14. В ходе пересчета, устройство издает мягкий, тихий, приятный для слуха шелест. Благодаря особому строению тракта, данный счетчик банкнот является самым тихим!

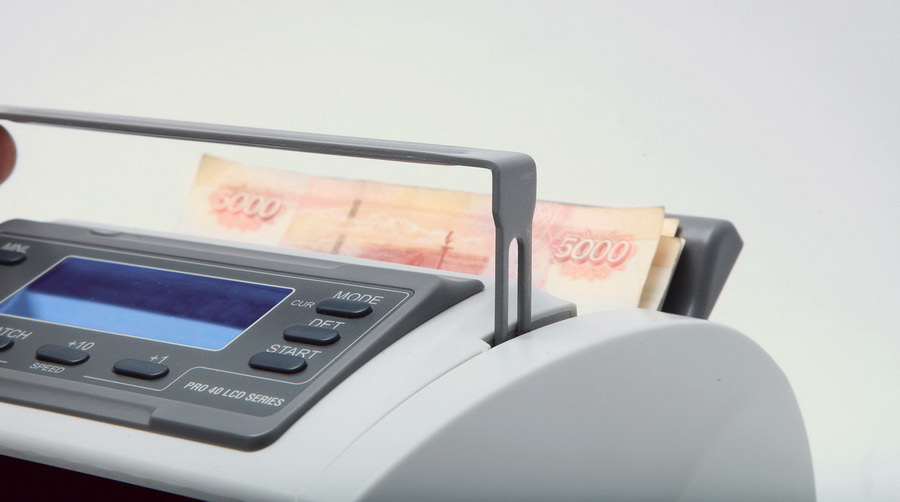

15. Удобная металлическая ручка позволяет переносить устройство, не опасаясь раскола рукоятки и падения прибора. При пересчете ручка удобно помещается в специальную нишу
16. Компактен и не занимает много места на рабочем столе
17. Благодаря современному дизайну и теплым оттенкам серых тонов прекрасно вписывается в любой офисный интерьер
18. Видео "Обзор функциональных возможностей PRO 40UMI LCD"

Основные элементы

Счетчик банкнот PRO 40UMI LCD состоит из следующих элементов:

1. Подающий карман
2. Панель управления
3. Ручка для переноса (металл)
4. Приемный карман
5. Разъем RS-232
6. Винт регулировки зазора
7. Кабель электропитания
8. Выключатель электропитания
9. Разъем для подключения выносного дисплея
10. Задняя крышка

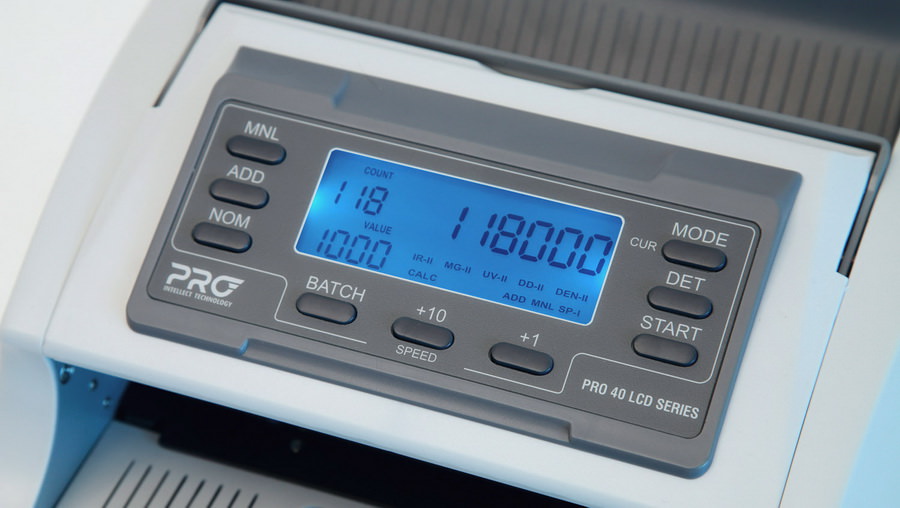

Панель управления

На панели управления PRO 40UMI LCD расположены следующие элементы:

1. "MODE" - Кнопка выбора: простой пересчет / калькулятор номиналов (CALC)
2. "NOM" - Кнопка выбора номинала банкнот (только для режима CALC)
3. "BATCH" - Кнопка установки значения фасовки: 0,10,20,50,100
4. "+10" - Кнопка увеличения значения фасовки на 10
5. "+1" - Кнопка увеличения значения фасовки на 1
6. "ADD" - Кнопка включения / выключения режима суммирования
7. "MNL" - Кнопка включения / выключения режима автоматического старта. При автоматическом режиме (на дисплее не горит надпись MNL) счет начинается автоматически, после того, как Вы положили банкноты в подающий карман. При ручном режиме (на дисплее горит надпись MNL) для начала подсчета очередной пачки банкнот необходимо нажимать на кнопку "START"
8. "DET" - Кнопка выбора детекций и настройки их чувствительности. При длительном нажатии на кнопку происходит вход в режим настройки детекций. Короткое нажатие кнопки "DET" выбирает детекции: IR, MG, UV, DD, DEN. Короткое нажатие кнопки "+1" меняет значение уровня
9. "START" - Кнопка начала и продолжения пересчета, сохранения данных
10. "SPEED" - Установка скорости пересчета 800/1000/1200 банкнот в минуту. При длительном нажатии на кнопку "+10" происходит вход в режим выбора. Короткое нажатие кнопки "+10" - меняет скорость. Для сохранения нажмите кнопку "START"
11. "CUR" - Выбор валюты: RUB, USD, EUR, UAH, KZT, LOC. При длительном нажатии на кнопку "MODE" происходит вход в режим выбора. Короткое нажатие кнопки "MODE" - меняет валюту. Для сохранения нажмите кнопку "START". Установленные настройки сохраняются и после отключения электропитания

Режимы работы

PRO 40UMI LCD может работать в следующих режимах:

1. Режим простого пересчета - В данном режиме счетчик пересчитывает банкноты и отображает их количество. Для входа в режим нажимайте кнопку "MODE" до отображения на дисплее индикатора "CURRENCY" и типа используемой валюты под ним. С помощью кнопки "MNL" можно выбрать автоматический или ручной старт. С помощью кнопки "BATCH" - установить пакетный режим. С помощью кнопки "ADD" - режим суммирования банкнот. Если в процессе подсчета появится сообщение об ошибке, см. "коды ошибок. Банкноты кладутся ровной стопкой в подающий карман!
2. Пересчет банкнот с калькуляцией по номиналам
• Установите номинал банкноты при помощи кнопки "NOM"
• Положите банкноты в подающий карман (Банкноты кладутся ровной стопкой в подающий карман!)
• Сумма банкнот по выбранному номиналу получается путем умножения выбранного номинала на количество просчитанных банкнот
• Повторите вышеописанные операции необходимое количество раз, выбирая номинал банкноты с помощью кнопки "NOM"
• При этом можно неоднократно вернуться к номиналу, который был ранее
• Итоговая сумма по всем номиналам отображается при нажатии на кнопку "ADD"
• Пример пересчета с калькуляцией по номиналам:
• Предположим, что нужно перечитать 4 банкноты по 500. Для этого нажимаем кнопку "NOM" до появления номинала 500
• Положите банкноты в подающий карман. После пересчета мы имеем следующую информацию на экране: просчитано 4 банкноты по 500, сумма: 2000
• Далее нужно произвести пересчет 100 банкнот по 1000. Для этого нажимаем кнопку "NOM" до появления номинала 1000
• Положите банкноты в подающий карман. После пересчета мы имеем следующую информацию на экране: просчитано 100 банкнот по 1000, сумма - 100000
• Для отображения суммы просчитанных банкнот по всем номиналам нажмите кнопку "ADD"
• Для возврата к выбранному номиналу нажмите кнопку "ADD"
• Для обнуления суммы по всем номиналам нажмите кнопку "MODE" два раза
3. Пакетный режим работы - Режим отсчета заданного количества банкнот
• Нажмите кнопку "BATCH" на панели управления необходимое количество раз. C помощью клавиши коррекции "+1" и "+10" можно точно установить необходимое число банкнот в пакете фасовки
• Положите банкноты в подающий карман
• PRO 40UMI LCD автоматически придет в движение и произведет подсчет банкнот
• По достижении заданного количества банкнот счетчик остановит счет
• Удалите подсчитанные банкноты из приемного кармана
• Если в процессе подсчета появится сообщение об ошибке, см. "коды ошибок
4. Режим суммирования - Нажмите на кнопку "ADD". На дисплее отобразится индикатор "ADD"
• Выполните операцию пересчета
• Удалите подсчитанные банкноты из приемного кармана
• Положите новую пачку в приемный карман
• Повторите эти операции необходимое количество раз
• На дисплее счета будет отображаться суммарное количество просчитанных банкнот
• По окончании счета обнулите дисплей счета клавишей "START"
• Для выхода из режима суммирования нажмите снова на клавишу "ADD"
• Если в процессе подсчета появится сообщение об ошибке, см. "коды ошибок

Виды контроля

PRO 40UMI LCD в автоматическом режиме, самостоятельно, проведет контроль и проверку банкноты на подлинность по следующим признакам:

1. Ультрафиолетовый контроль. Определение наличия люминесценции отдельных меток, волокон, фрагментов и рисунков, а так же контроль фонового свечения банкнотной бумаги. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
2. Инфракрасный контроль. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
3. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты
4. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту. Данная детекция предназначена для проверки оптической плотности банкнот и контроля не прохождения сдвоенных банкнот. Следует учитывать, что в одной пачке могут оказаться как новые, так и изношенные, замасленные, старые банкноты, которые отличаются по плотности от новых
5. Геометрический контроль. Контроль геометрических размеров банкнот (ширина)

Основные настройки

1. Настройка чувствительности датчиков детекции - Выбранные текущие детекции и их чувствительности всегда отображаются на экране:
• IR - инфракрасная детекция
• MG - магнитная детекция
• UV - ультрафиолетовая детекция
• DD - детекция по ширине банкнот
• DEN - детекция по оптической плотности
2. Значения чувствительности IR, MG, UV, DD, DEN (на примере детекции по оптической плотности DEN):
• "DEN- " - детекция отключена
• "DEN-Ⅰ" - минимальная чувствительность
• "DEN-Ⅱ" - слабая чувствительность
• "DEN-Ⅲ" - высокая чувствительность
• "DEN-ⅢⅠ" - максимальная чувствительность
3. Для выбора детекций и настройки их чувствительности нажмите кнопку "DET"
4. При длительном нажатии на кнопку "DET" происходит вход в режим настройки детекций
5. Короткое нажатие кнопки "DET" выбирает детекции: IR, MG, UV, DD, DEN
6. Короткое нажатие кнопки "+1" меняет значение уровня. Для подтверждения изменений нажмите клавишу "START"

Внимание! При установке уровней чувствительности “высокая” и “максимальная” возможны ошибки на подлинных банкнотах

Техническое обслуживание

Техническое обслуживание и профилактику, включающие частичную разборку PRO 40UMI LCD сервисным инженером, настройку датчиков и прочие работы, рекомендуется проводить каждые 30 дней в Авторизованном сервисном центре квалифицированным специалистом. При интенсивном использовании (более 1 рабочей смены в день) такое техническое обслуживание может потребоваться чаще

Ежедневное обслуживание

1. Выключайте счетчик банкнот если он не используется
2. Протирайте внешние части устройства (корпус, подающий и приемные карманы) сухой чистой безворсовой салфеткой
3. Используйте защитный чехол когда устройство не используется

Еженедельное обслуживание

В процессе еженедельного обслуживания проводится очистка датчиков устройства с помощью кисточки и мягкой безворсовой ткани. Запрещается использовать абразивные или моющие средства! При интенсивной эксплуатации устройства, очистку датчиков и роликов рекомендуется проводить чаще

Важно! Работы по техническому и сервисному обслуживанию PRO 40UMI LCD должны выполняться только специально обученными специалистами по техническому обслуживанию и сервисным техникам

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

Коды ошибок

В случае возникновения ошибки, PRO 40UMI LCD автоматически прекращает работу и на дисплее появляется соответствующее сообщение

1. Код "Eh" - Прохождение половинчатой банкноты. Неисправен левый или правый датчики счета
• Выньте банкноты из приемного кармана, удалите подозрительную банкноту (лежащую сверху) и повторите пересчет
• Обратитесь в Сервисный центр
2. Код "Ec" - Непрерывное прохождение банкнот без интервала. Не отрегулирован зазор
• Выньте банкноты из приемного кармана, и повторите пересчет
• Измените чувствительность датчиков
• Обратитесь в сервисный центр
3. Код "Ed" - Счетчик обнаружил сдвоенные банкноты или банкноту с другой плотностью бумаги. Не отрегулирован зазор
• Выньте банкноты из приемного кармана, нажмите "START" и продолжите пересчет
• Измените чувствительность датчиков
• Обратитесь в сервисный центр
4. Код "dd" - Счетчик обнаружил банкноту другого размера
• Удалите банкноту, лежащую сверху в приемном лотке, нажмите на клавишу "START" и продолжите пересчет
• Измените чувствительность датчиков
5. Код "Eu", "En", "El" - Была обнаружена подозрительная банкнота по признаку УФ/МГ/ИК, которая не может быть признана подлинной
• Удалите подозрительную банкноту (лежащую сверху в приемном кармане), нажмите на клавишу "START" и продолжите пересчет. Для подозрительной банкноты используйте дополнительные методы проверки с помощью детекторов валют
• Измените чувствительность датчиков
• Обратитесь в сервисный центр
6. Код "E-1" - Левый датчик счета заблокирован или не исправен
• Выключите и включите питание устройства или очистите датчик, или обратитесь в сервисный центр
7. Код "E-2" - Правый датчик счета заблокирован или не исправен
• Выключите и включите питание устройства или очистите датчик, или обратитесь в сервисный центр
8. Код "E-3" - Датчик тахометра загрязнен или неисправен
• Обратитесь в сервисный центр
9. Код "E-4", "E-7", "E-8" - УФ/МГ/ИК датчик заблокирован банкнотами или неисправен
• Выключите и включите питание устройства или очистите датчик, или обратитесь в сервисный центр
10. Код "E-5" - Датчик в подающем кармане заблокирован банкнотами или загрязнен
• Удалите банкноты из подающего кармана или очистите датчик, или замените его
11. Код "E-6" - Датчик в приемном кармане заблокирован банкнотами или загрязнен
• Удалите банкноты из подающего кармана или очистите датчик, или замените его

Меры предосторожности

Для обеспечения долговечной и надежной работы PRO 40UMI LCD, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Перед работой с PRO 40UMI LCD необходимо внимательно ознакомиться с инструкцией по эксплуатации (входит в комплект поставки) и соблюдать требования, изложенные в ней (инструкция должна находиться у оператора в доступном месте)
2. Не устанавливайте счетчик в следующих местах:
• На наклонной плоскости
• В сыром помещении
• Где оборудование подвергается вибрациям
• В запыленном помещении
• Где 40UMI LCD подвергается прямым солнечным лучам или прямому воздействию осветительных приборов
• Вблизи опасных объектов
3. Не работайте со счетчиком с влажными руками
4. Принимайте меры против попадания в устройство жидкости и посторонних предметов, насекомых
5. Принимайте меры против случайного падения устройства
6. По окончании работы убедитесь, что в приемном и подающем кармане, а так же в транспортной системе не осталось банкнот
7. Периодически проводите чистку и техническое обслуживание для поддержания заданных технических параметров в сервисном центре
8. Не разбирайте, не ремонтируйте и не модернизируйте устройство самостоятельно. Это может привести к выходу устройства из строя или нанести вред здоровью
9. Техническое обслуживание PRO 40UMI LCD, профилактика, чистка, должна производиться только специалистом сертифицированного сервисного центра
10. Перед включением устройства в зимний период необходимо, чтобы счетчик находился при комнатной температуре не менее 4 часов без упаковки (или в упаковке не менее 12 часов)
11. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации

Комплектация

1. Счетчик банкнот PRO 40UMI LCD
2. Сетевой кабель
3. Инструкция по эксплуатации
4. Гарантийный талон

Назначение

1. Офисы
2. Бухгалтерия
3. Предприятия розничной торговли
4. Предприятия сферы услуг
5. АЗС
6. Транспорт
7. Билетные кассы
8. Отели
9. Рестораны
10. Кафе
