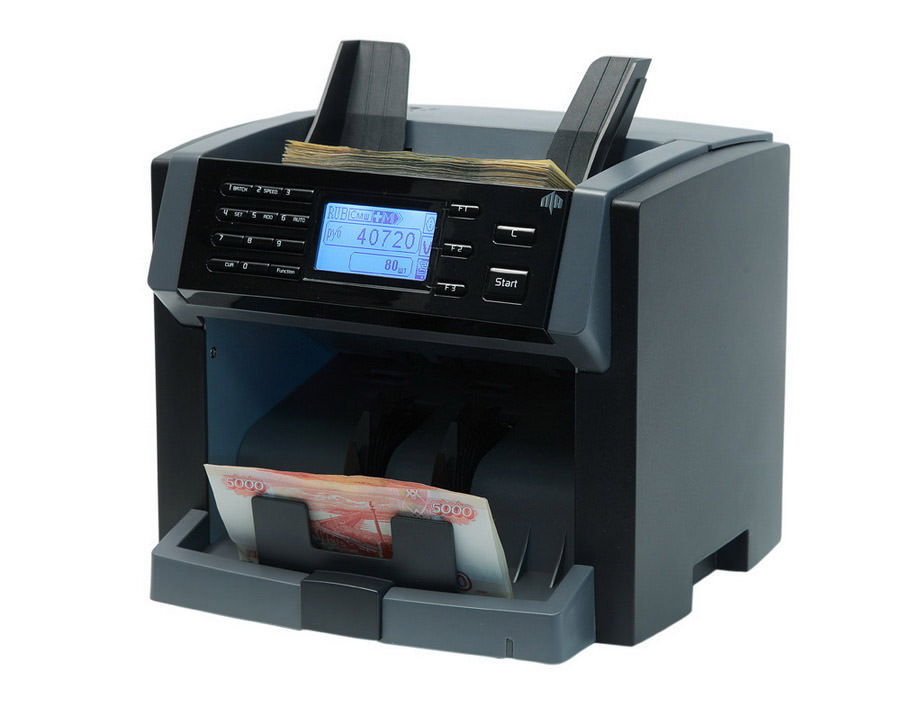

PRO NC-3300 - Счетчик банкнот

PRO NC-3300

PRO NC-3300 - Счетчик банкнот. Пересчет банкнот любого состояния с одновременной проверкой их на подлинность. Автоматическое определение номинала. Пересчет смешанной пачки, пересчет по номиналу, простой пересчет. Суммирование результатов пересчета. Отображение количества пересчитанных банкнот по номиналам. Режим фасовки. Автоматический и ручной старт

Соответствует требованиям Европейских директив - 2006 / 95 / EC, 2004 / 108 / EС и требованиям - ТР ТС 004/2011 " О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (Регистрационных номер декларации о соответствии - ТС N RU Д-CN.АЛ32.В.07096, дата регистрации декларации - 26.10.2015)

Особенности

1. Счетчик банкнот PRO NC-3300 предназначен для пересчета малых и средних объемов Российских рублей с распознаванием номинала
2. Специально разработан и настроен для проверки Российских рублей
3. Комплексная детекция подлинности
4. Бережный пересчет банкнот различной степени изношенности
5. Автоматическое определение номинала
6. Отображение количества пересчитанных банкнот по номиналам
7. Сортировка по номиналу
8. Несколько режимов пересчета
9. Сквозной режим фасовки с предустановленным значением 100 или любым значением от 1 до 999
10. Для всех режимов пересчета банкноты можно класть в подающий карман любой стороной, в произвольной последовательности, независимо от номинала банкнот
11. Автоматический или ручной старт
12. Ролико-фрикционная система подачи банкнот
13. Регулируемая скорость пересчета (1500/1200/900 банкнот в минуту)
14. Самодиагностика при старте
15. Большой высококонтрастный LCD дисплей размером 2,5 дюйма
16. Русифицированный интерфейс
17. Возможность обновления ПО счетчика банкнот с помощью ПК или CD-card
18. Интерфейсные разъемы - RS-232, mini-USB, CD-card, порт для подключения выносного дисплея
19. Возможность подключения дополнительного оборудования (внешний дисплей, чековый принтер)
20. Совместимость с системой событийного видеоконтроля ЧЕКТВ БАНК
21. Возможность автоматической и ручной выгрузки результатов пересчета в ЧЕКТВ БАНК
22. Возможность одновременной работы ЧЕКТВ и принтера
23. Возможность установки курсов обмена валют
24. Откидывающаяся верхняя крышка обеспечивает быстрый доступ к тракту и удобство обслуживания
25. Видео "Обзор функциональных возможностей счетчика банкнот PRO NC-3300"

Основные элементы

PRO NC-3300 состоит из следующих элементов:

1. Приемный карман
2. Подающий карман
3. Панель управления
4. Винт регулировки зазора
5. Выключатель электропитания
6. Разъем электропитания
7. Порт RS-232
8. Порт mini-USB
9. Порт для подключения выносного дисплея
10. Разъем для SD-Card

Панель управления

На панели управления PRO NC-3300 находится жидкокристаллический дисплей и следующие функциональные клавиши:

1. «1/BATCH» - Кнопка включения/выключения режима фасовки по количеству банкнот
2. «2/SPEED» - Кнопка выбора скорости пересчета
3. «4/SET» - Кнопка входа в меню установок
4. «5/ADD» - Кнопка включения/отключения режима суммирования
5. «6/AUTO» - Кнопка включения/отключения режима автоматического старта
6. «CUR» - Кнопка переключения режимов Count / RUB
7. «FUNCTION» - Кнопка активизации выбора функций BATCH, SPEED, SET, ADD, AUTO
8. «F1» - Кнопка включения/отключения режима показа итогового результата пересчета
9. «F2» - Кнопка изменения режима пересчета MIX / DD
10. «F3» - Кнопка включения принтера
11. «C» - Кнопка сброса параметров
12. «START» - Кнопка запуска пересчета

Режимы работы

PRO NC-3300 может работать в следующих режимах:

1. Режим простого пересчета количества банкнот. Предназначен для пересчета Российских рублей, USD, EURO, других валют, а так же билетов и купонов. При средних и больших объемов пересчета рекомендуется использовать этот режим. Рекомендуемая максимальная загрузка банкнот в подающий карман составляет 400 банкнот. Скорость пересчета в этом режиме 900/1200/1500 банкнот в минуту. В этом режиме можно быстро пересчитать любое количество банкнот с ультрафиолетовой и магнитной детекцией. При пересчете в этом режиме счетчик наименее чувствителен к закладке банкнот, посторонним надписям, грязи, потере цвета банкноты, к мятым банкнотам и банкнотам с загнутыми краями и углами
2. Режим для пересчета и суммирования банкнот одного номинала (DD). В данном режиме номинал определяется автоматически по первой банкноте и отбраковываются банкноты другого номинала. Скорость пересчета в этом режиме - 1200 банкнот в минуту. Этот режим рекомендуется использовать для пересчета и проверки банкнот одного номинала с ИК детекцией при малых объемах пересчета. Рекомендуемая максимальная загрузка банкнот в подающий карман составляет 100 банкнот. В этом режиме счетчик чувствителен к правильной закладке банкнот, посторонним надписям, грязи, потере цвета банкноты, к мятым банкнотам и банкнотам с загнутыми краями и углами
3. Режим распознавания и суммирования номиналов банкнот (MIX). Скорость пересчета в этом режиме 1200/900 банкнот в минуту. Этот режим рекомендуется использовать для пересчета и проверки пачки банкнот смешанного номинала с ИК детекцией при малых объемах пересчета. Рекомендуемая максимальная загрузка банкнот в подающий карман составляет 100 банкнот. В этом режиме счетчик чувствителен к правильной закладке банкнот, посторонним надписям, грязи, потере цвета банкноты, к мятым банкнотам и банкнотам с загнутыми краями и углами
4. Режим фасовки. При активации данного режима, на дисплее появится число 100, обозначающее выбранный режим суммирования по 100 банкнот. Выбрать другой размер фасовочного пакета (0-999) можно в любой момент, набрав соответствующее число клавишами 0-9

Виды контроля

PRO NC-3300 определяет подлинность банкнот благодаря следующим видам детекции:

1. Контроль видимого образа (CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом диапазоне света
2. Контроль изображения в ИК спектре (CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в инфракрасном диапазоне света
3. Инфракрасный контроль. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
4. Ультрафиолетовый контроль. Определение наличия люминесценции отдельных меток, волокон, фрагментов и рисунков, а так же контроль фонового свечения банкнотной бумаги в УФ спектре. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
5. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты
6. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
7. Геометрический контроль. Контроль геометрических размеров банкнот

Настройки

Вход в режим установок:

Нажмите последовательно кнопки «FUNCTION» и «SET». На дисплее отобразятся пиктограммы режимов установок. Перемещаться по пиктограммам можно нажимая клавиши F1 и F2 (выбранная пиктограмма подсвечивается). Вход в выбранный режим и выход из режима - с помощью клавиши F3. Основные пиктограммы:

1. Пиктограмма "Дисплей" - Изменение контрастности LCD-дисплея
2. Пиктограмма "Лампочка" - Включение / выключения подсветки LCD-дисплея
3. Пиктограмма "Динамик" - Включение / выключения звукового сигнала нажатия клавиш
4. Пиктограмма "Доллар" - Ввод курсовых котировок валют
5. Пиктограмма "Шестеренка" - Изменение установок принтера
6. Пиктограмма "Информация" - Информация об установленном ПО

Основные настройки:

1. Режим ручного и автоматического старта - Нажмите последовательно кнопки «FUNCTION» и «AUTO». На дисплее поменяется пиктограмма М / А, обозначающая ручной / автоматический старт
2. Изменение скорости счета - Нажмите последовательно кнопки «FUNCTION» и «SPEED». На дисплее поменяется пиктограмма, > / >> / >>> обозначающая скорость счета (900 / 1200 / 1500)
3. Режим суммирования - Нажмите последовательно кнопки «FUNCTION» и «ADD». На дисплее появится или исчезнет пиктограмма «+» обозначающая включенный режим суммирования
4. Режим фасовки - Нажмите последовательно кнопки «FUNCTION» и «BATCH». На дисплее появится число 100, обозначающее выбранный режим суммирования по 100 банкнот. Выбрать другой размер фасовочного пакета (0-999) можно в любой момент, набрав соответствующее число клавишами 0-9. Цифра 0 (ноль) - обозначает выключение режима фасовки
5. Выбор режима пересчета - Нажимайте кнопку «CUR». На дисплее будет отображаться выбранная валюта (RUB). Режим при котором в левом верхнем углу не отображается название валюты, является режимом простого счета любых видов валют. В данном режиме вы можете выбрать включить УФ-детекцию (кнопка F1), детекцию по плотности (три уровня, кнопкой F2) и магнитную детекцию (кнопка F3)

Техническое обслуживание и уход

Техническое обслуживание и профилактику, включающие частичную разборку PRO NC-3300 сервисным инженером, настройку датчиков и прочие работы, рекомендуется проводить каждые 30 дней в Авторизованном сервисном центре квалифицированным специалистом. При интенсивном использовании (более 1 рабочей смены в день) такое техническое обслуживание может потребоваться чаще

Ежедневное обслуживание

1. Выключайте счетчик банкнот если он не используется
2. Протирайте внешние части устройства (корпус, подающий и приемные карманы) сухой чистой безворсовой салфеткой

Еженедельное обслуживание

В процессе еженедельного обслуживания проводится очистка датчиков устройства с помощью кисточки и мягкой безворсовой ткани. Запрещается использовать абразивные или моющие средства! При интенсивной эксплуатации устройства, очистку датчиков и роликов рекомендуется проводить чаще

Важно! Работы по техническому и сервисному обслуживанию PRO NC-3300 должны выполняться только специально обученными специалистами по техническому обслуживанию и сервисным техникам

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

Регулировка зазора и его правильная установка

Для разных валют в зависимости от толщины пересчитываемых банкнот, необходимо правильно установить зазор между верхним и нижним подающими роликами. Регулировка осуществляется винтом, расположенным на верхней панели счетчика. Поворот по часовой стрелке увеличивает зазор, а против часовой стрелки уменьшает его. Регулировка зазора должна осуществляться плавно с шагом не более 2-5 Градусов (1/3 деления). Больший зазор должен соответствовать изношенным, мятым, грязным банкнотам, а также долларам США. Меньший зазор должен соответствовать "новеньким" банкнотам, банкнотам ЕВРО. Если в процессе изменения зазора счетчик начинает медленно со сбоями слистывать банкноты из подающего кармана (прерывисто укладывать банкноты в приемный карман) то зазор нужно плавно увеличивать. Если в процессе изменения зазора PRO NC-3300 начинает часто выдавать ошибки Chain error то зазор нужно плавно уменьшать. Для проверки правильности установки зазора необходимо произвести следующие действия:

1. Выключить питание устройства
2. Подготовить две банкноты (средней изношенности или практически новые)
3. Правильно установите слистывающие и подающие ролики (гладкой стороной к себе, при этом ребристые накладки должны быть не видны). Для этого подкрутите слистывающий ролик, чтобы он принял нужное положение
4. Возьмите одну банкноту и проверьте нижнюю границу зазора. Для этого одна банкнота должна свободно проходить между верхним и нижним подающими роликами. Если одна банкнота не проходит между верхним и нижним подающими роликами, увеличьте зазор на 2-5 градусов (1/3 деления) и проверьте снова
5. Возьмите две банкноты и проверьте верхнюю границу зазора. Для этого две банкноты должны НЕ ПРОХОДИТЬ между верхним и нижним подающим роликом. Если две банкноты проходят между верхним и нижним подающими роликами, уменьшите зазор на 2-5 (1/3 деления) и проверьте снова
6. Зазор является правильным, если его нижняя и верхняя границы установлены правильно в соответствии с пунктами 4 и 5

Внимание: При помещении банкноты между верхним и нижним подающим роликом удерживайте левой рукой слистывающий ролик, чтобы он не вращался

Меры предосторожности

1. Перед работой с PRO NC-3300 необходимо внимательно ознакомиться с инструкцией по эксплуатации (входит в комплект поставки) и соблюдать требования изложенные в ней (инструкция должна находиться у оператора в доступном месте)
2. Не устанавливайте счетчик в следующих местах:
• На наклонной плоскости
• В сыром помещении
• Где оборудование подвергается вибрациям
• В запыленном помещении
• Где PRO NC-3300 подвергается прямым солнечным лучам или прямому воздействию осветительных приборов
• Вблизи опасных объектов
3. Не работайте со счетчиком с влажными руками
4. Принимайте меры против попадания в счетчик жидкости и посторонних предметов, насекомых
5. Принимайте меры против случайного падения устройства
6. По окончании работы убедитесь, что в приемном и подающем кармане и в транспортной системе не осталось банкнот
7. Периодически проводите чистку и техническое обслуживание для поддержания заданных технических параметров в сервисном центре
8. Не разбирайте и не модернизируйте счетчик. Это может привести к выходу устройства из строя или нанести вред здоровью
9. Техническое обслуживание PRO NC-3300, профилактика, чистка, должна производиться только специалистом сертифицированного сервисного центра
10. Перед включением устройства в зимний период необходимо, чтобы счетчик находился при комнатной температуре не менее 6 часов без упаковки (или в упаковке не менее 12 часов)
11. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации

Комплектация

1. Счетчик банкнот PRO NC-3300
2. Сетевой кабель
3. Инструкция по эксплуатации
4. Гарантийный талон
5. Опционально:
• Выносной дисплей
• Чековый принтер
• Карта памяти CD-card (8GB/4GB)
• Кабель RS-232
• Кабель USB (тип А-В «miniUSB»)

Назначение

1. Банки
2. Кредитные организации
3. Предприятия розничной торговли
4. Предприятия сферы услуг
5. АЗС
6. Автосалоны
7. Транспорт
8. Билетные кассы
9. Отели
10. Рестораны
11. Кафе
