GRGBanking CM400 - Четырехкарманный сортировщик банкнот

GRGBanking CM400

GRGBanking CM400 - Четырехкарманный сортировщик банкнот. Профессиональная банковская техника. Проверка подлинности банкнот на экспертном уровне (11 видов детекции). Сортировка различных валют по номиналу, ориентации, ветхости. Распознавание и сравнение серийных номеров банкнот. Рекомендован ЦБ РФ.

Сортировщик банкнот GRGBanking CM400 успешно прошёл тестовые испытания в Сервисном центре Банка России, по результатам которых включён в "Список счетно-сортировальных машин, прошедших испытание в Банке России, рекомендованных для применения кредитными организациями, а также филиалами и внутренними структурными подразделениями кредитной организации"

Соответствует требованиям Положения 630-П и Указания 2087-У Банка России. Распознаёт следующие машиночитаемые защитные признаки банкнот Банка России:

1. Видимое изображение обеих сторон банкноты
2. Изображение банкноты, видимое в инфракрасном диапазоне спектра с обеих сторон
3. Соответствие расположения фрагментов банкноты, обладающих магнитными свойствами
4. Отсутствие фонового свечения банкнотной бумаги под воздействием ультрафиолетового излучения

GRGBanking CM400 определяет все признаки ветхости банкнот Российских рублей согласно требованиям ЦБ РФ

Прошёл тестовые испытания в Европейском Центральном Банке (European Central Bank (ECB), по результатам которых включён в список «Успешно протестированные типы машин для обработки банкнот. Машины, управляемые персоналом» (Successfully tested types of banknote handling machine. Staff-operated machines)

Особенности

1. CM400 - это высокопроизводительный сортировщик банкнот с самой передовой технологией распознавания и определения подлинности (11 видов детекции подлинности банкнот), обеспечивающей беспрецедентно высокую скорость и точность обработки наличности
2. Благодаря использованию технологий CIS (Contact Image Sensor) и OCR (Optical Character Recognition), сортировщик может сканировать, распознавать и сохранять образы обеих сторон банкноты, а также её серийный номер
3. Автоматическое распознавание серийного номера банкноты со скоростью 12 банкнот в секунду, серийные номера могут быть записаны на PC, а образы обеих сторон банкнот могу быть сохранены на внешнем носителе (опция). Пользователи могут проверить информацию о серийном номере банкноты и её изображения. Аппарат сравнивает не только цифровую, но и буквенную часть (кириллицу) серийных номеров
4. Профессиональная и всеобъемлющая технология детекции банкнот способна выявлять загрязнённые, закрашенные, склеенные клейкой лентой, надорванные банкноты и банкноты с загнутыми/оторванными углами
5. Настройка каждого параметра ветхости по шкале 0-255 обеспечивает выполнение любых требований кассира по обработке ветхих банкнот
6. Кастомизированный алгоритм распознавания валют обеспечивает сортировку банкнот по состоянию на 10 различных уровней, которые соответствуют самым точным критериям сортировки
7. Система прижима банкнот в загрузочном кармане. Пользователь может загружать банкноты непрерывно. Если количество банкнот не превышает 200 штук, прижимное устройство подающего кармана автоматически прижимает банкноты для равномерной подачи. Кассир имеет возможность нажатием одной кнопки убрать прижимное устройство и положить в подающий карман до 1000 банкнот за один раз
8. Конструкция приемных карманов с автоматической выдачей банкнот обеспечивает возможность автоматического выталкивания сформированной пачки банкнот. Благодаря особой конструкции приемных карманов GRG СМ400 может накапливать в каждом из них до 1000 банкнот, при этом 500 банкнот будут выданы кассиру, еще 500 купюр остаются в кармане.
9. Цифровой дисплей с высокой яркостью над каждым приемным карманом - для указания количества банкнот в накопителе
10. Инновационная конструкция с антистатическими свойствами эффективно удаляет с банкнот статическое электричество и благодаря этому позволяет сортировщику банкнот CМ400 производить обработку как бумажных, так и полимерных банкнот
11. Мультивалютный депозит. В этом режиме производится пересчет партии банкнот, состоящей из различных валют и номиналов (например, при обработке кассет из банкоматов Cash-in), с автоматическим распознаванием валюты и номинала, проверкой на подлинность и выдачей суммы и разбивки по номиналам по каждой валюте (опция)
12. Жидкокристаллический сенсорный дисплей диагональю 7" (17,8 см) с понятными подсказками по работе и инструкцией пользователя повышает эффективность работы оператора с машиной, а антибликовое покрытие снижают нагрузку на зрение кассовых работников
13. Встроенная многоязычная операционная система Windows обеспечивает расширение возможностей устройства для лучшей обработки наличных денег и использованию решений по управлению их обработкой
14. Имеется поддержка дистанционного обновления и дистанционной диагностики
15. При помощи интерфейсов USB, RS-232 и LAN сортировщик может быть подсоединен к внешнему жидкокристаллическому дисплею, принтеру и персональному компьютеру для управления отчётами о сортировке банкнот
16. Управление отчетами о сортировке банкнот:
• Оператор имеет возможность проверять отчёты о сортировке банкнот на устройстве, такие как сумма обработанных наличных денег, информация о номиналах и состоянии обработанных банкнот. Машина сохраняет и показывает на дисплее причину отбраковки каждой банкноты
• С помощью функции немедленной распечатки отчёта о сортировке банкнот, может быть распечатан чек на каждый шаг сортировки
• Отчёт о сортировке может быть передан на внешнее устройство, такое как диск USB, персональный компьютер, и на другие устройства хранения данных для последующего анализа
17. Сортировщик совместим с GRG SECOne - специальным программным обеспечением для обеспечения безопасности терминалов, а также для защиты систем и файлов от атак на программное обеспечение
18. Возможность работы двух и более кассиров. Это позволяет контролировать и отслеживать эффективность работы кассира, а также работать нескольким кассирам на одном аппарате, при чем каждый из них может активировать свои заранее установленные настройки, в том числе параметры ветхости
19. Возможность наращивания карманов к базовой комплектации поможет создать сортировщик с оптимальными характеристиками под конкретную задачу. Наращивание по 2 кармана до 8
20. Простое обслуживание обеспечивается быстрым и лёгким доступом к устройствам транспортировки банкнот для удаления застрявших банкнот и очистки тракта
21. Накапливающаяся во время работы пыль автоматически собирается на специальной панели для её удаления
22. Самонастраивающиеся датчики пыли и система активного оповещения обеспечивают надежную работу устройства в любых условиях, снижая риск возникновения неполадок к минимуму
23. Система понижения шума во время обработки наличности. Цельная шумопоглащающая основа в нижней части аппарата, шумопоглащающие элементы также присутствуют в верхней части сортировщика

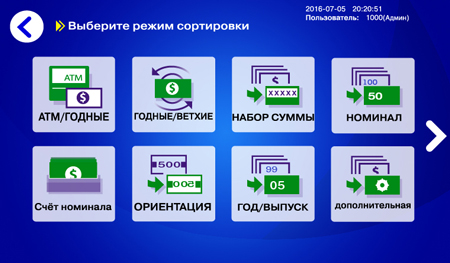

Основные режимы работы

1. Режим АТМ/ГОДНЫЕ (пересчет банкнот с определением подлинности и параметров ветхости). Как известно, банкоматы выдают банкноты только качества АТМ. Режим АТМ/ГОДНЫЕ служит для подготовки наличности к наполнению банкоматных кассет. Для накопления банкнот качества АТМ можно использовать от 1 до 4 карманов, при этом счет реализован следующим образом - банкноты АТМ складываются в 1 карман, только после его наполнения — во 2 карман и т. д. Аппарат позволят кассиру гибко настроить схему сортировки - любому из 4-х карманов можно назначить как АТМ, так и годные или ветхие банкноты. Помимо настроек по ветхости кассир обладает следующими возможностями:
• Настроить номинал, соответствующий данному карману. Например, привязать к карману только один, заранее заданный номинал, например 5000 рублей. Либо настроить карман на номинал, который автоматически определяется при начале пересчета. Также есть возможность накопления в одном кармане смешанной пачки
• Настроить сортировку по лицу и ориентации, если это необходимо
• Установить значение пачки в диапазоне от 1 до 500. По умолчанию значение пачки равно 500. При установке пачки равной нулю карман перестает работать, т. е. в данный карман не поступают банкноты
2. Режим ГОДНЫЕ/ВЕТХИЕ (пересчет банкнот с определением подлинности и параметров ветхости). Данный режим позволяет сортировать банкноты на годные и ветхие. Однако, СМ400 имеет гибкие настройки и позволяет настроить один или несколько карманов на накопление банкнот качества АТМ. Режимы АТМ/ГОДНЫЕ и ГОДНЫЕ/ВЕТХИЕ похожи по своим настройкам, что позволяет один раз настроить нужную схему сортировки в каждом режиме, а затем использовать их при выполнении различных задач или в случае работы разных кассиров или разных смен
3. Режим НАБОР СУММЫ (позволяет набрать введенную кассиром сумму банкнот необходимым способом). При активации этого режима кассир вводит сумму банкнот, которая должна быть просчитана, после чего сортировщик прекратит пересчет. Также настройки карманов позволяют выбрать номинал банкнот, которым кассир желает набрать введенную сумму
4. Режим НОМИНАЛ (сортировка смешанной пачки банкнот по номиналу). При активации этого режима СМ400 автоматически распознает номинал банкнот при слистывании. Возможны различные варианты настроек:
• Первая банкнота, а также все последующие такого же номинала, направляются вовсе 4 кармана, банкноты других номиналов отбраковываются
• Первая банкнота, а также все последующие такого же номинала, направляются в карман 1. Банкноты второго и третьего распознанного номинала направляются соответственно в карманы 2 и 3
• Кассир может принудительно задать каждому карману свой номинал, например: 1-й карман — 5000 рублей, 2-й - 1000 рублей, 3-й - 1000 рублей, 4-й - 500 рублей
• В случае обработки депозитов кассир имеет возможность после окончания пересчета вручную внести некоторое количество банкнот (например отбракованных, но подлинных), а также сумму монет
5. Режим СЧЕТ НОМИНАЛА (сортировка смешанной пачки банкнот по номиналу). Режимы НОМИНАЛ и Счет номинала похожи по своим настройкам, что позволяет один раз настроить нужную схему обработки банкнот в каждом режиме, а затем использовать их при выполнении различных задач или в случае работы разных кассиров или разных смен
6. Режим ОРИЕНТАЦИЯ (сортировка смешанной пачки банкнот по лицу и ориентации). В данном режиме решается задача сортировки банкнот по лицу и ориентации. Благодаря четырем приемным карманам СМ400 может выполнить сортировку по лицу и ориентации смешанной пачки банкнот за один пересчет. Помимо стандартных настроек карманов по конкретному положению (например, 1-й карман — положение, А, второй карман — положение B и т. д.), можно также установить настройку только по лицу (банкноты в положениях, А и В будут идти в один карман) или только по ориентации (банкноты в положениях, А и С будут идти в один карман). Также каждый карман можно настроить под конкретный номинал
7. Режим ГОД/ВЫПУСК (сортировка банкнот по году выпуска). Данный режим особенно актуален при работе с долларами США, поскольку позволяет отсортировать старые (с малым портретом) и новые (с большим портретом) банкноты
8. Режим ДОПОЛНИТЕЛЬНАЯ СОРТИРОВКА (пересчет банкнот с определением подлинности и параметров ветхости). Данный режим работы является резервным. Его можно настроить и использовать как дополнительный режим сортировки по ветхости или сортировки по номиналу и лицу/ориентации
9. Режим СЧЕТ (простой пересчет банкнот на количество). В данном режиме GRG СМ400 пересчитывает банкноты только на количество, без определения номинала и подлинности. Режим служит для сверки количества банкнот, просчитанных ранее

Виды контроля

1. Контроль видимого образа (2CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом свете. В СМ400 используется сразу два CIS сканера, что позволяет получить видимые образы каждой банкноты сразу с двух сторон за один просчет
2. Контроль изображения в ИК спектре (2CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в инфракрасном свете. В сортировщике используется сразу два CIS сканера, что позволяет получить ИК образы каждой банкноты сразу с двух сторон за один просчет.
3. Ультрафиолетовый контроль (на просвет и отражение)
4. Контроль УФ люминисценции (с двух сторон). Группа ультрафиолетовых (УФ) датчиков обеспечивают проверку фонового свечения банкнотной бумаги в УФ спектре
5. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты. Группа магнитных датчиков перекрывает всю ширину тракта сортировщика, что позволяет проверить магнитные метки по всей площади банкноты
6. Датчик наличия скотча. 12-ти канальный сверхточный механический датчик скотча повышенной чувствительности позволяет отбраковывать склеенные из разных частей банкноты, в том числе банкноты с тонким скотчем, во всех режимах работы
7. Оптическая плотность банкнотной бумаги. Определяется как среднее значения пропускания ИК света, прошедшего через банкноту. Данные датчики позволяют также контролировать ровность прохождения банкнот по тракту
8. Геометрический контроль. Контроль геометрических размеров банкнот - длину по короткой и длинной стороне
9. Проверка на сдвоенность (осуществляется при пересчете в любом режиме работы)
10. Контроль прохождения банкнот цепочкой (осуществляется при пересчете в любом режиме работы)
11. Контроль банкнот с большим отсутствующем фрагментом (осуществляется при пересчете в любом режиме работы)
12. Контроль замятий банкнот. Детекция замятий банкнот по ходу их движения в тракте позволяет избежать повреждения большого количества банкнот. Обычно замятия возникают при попадании в тракт сортировщика посторонних предметов (канцелярские скрепки, бумага и т. п.). В этом случае первая просчитанная банкнота застревает, но во избежание физического повреждения остальных денежных знаков GRGBanking CМ400 прекращает работу

Комплектация

1. Сортировщик банкнот GRGBanking CM400
2. Сетевой шнур
3. Набор для проведения ежедневного обслуживания
4. Инструкция по эксплуатации

Уход и техническое обслуживание (ТО)

Регулярное техническое обслуживание Авторизованным сервисным центром - является обязательным условием продолжительной и качественной работы оборудования (Работы, которые производятся при техническом обслуживании не входят в гарантийные обязательства).

Минимальная частота обслуживания сортировщика банкнот - 1 раз в месяц.

Ежедневное обслуживание:

1. Очистка датчиков загрузочного и кармана отбраковки
2. Очистка сенсоров блока детекции и всего тракта прохождения банкнот
3. Очистка накопителя пыли

В случае возникновения ошибки, на дисплее появится окно с кодом ошибки, ее кратким описанием и рекомендацией по ее решению. В случае отображения нескольких способов устранения ошибки, пожалуйста, попробуйте применить один метод за другим по порядку. Устраняйте ошибки только предложенными в меню способами!

Если Вам не удается устранить ошибку самостоятельно, то Вам следует обратиться в Авторизованный сервисный центр.

Применение

1. Банки
2. Расчетно-кассовые центры
3. Кассы пересчета
4. Операционные кассы
5. Валютные кассы
6. Банкоматные группы
7. Небанковские кредитные организации
8. Инкассаторские компании
9. Крупные ритейлеры
