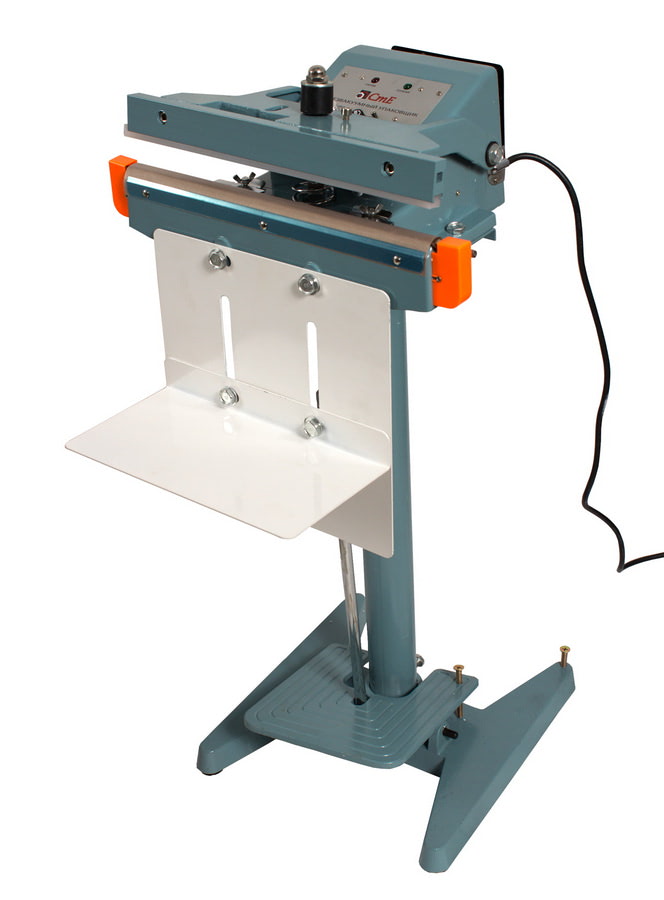

CmE 105 - Безвакуумный упаковщик банкнот

CmE 105

CmE 105 - Безвакуумный упаковщик банкнот. Используется для сварки изделий из поливинилхлорида и полиэтиленовых пакетов. Обеспечивает надёжную упаковку и защиту ценностей (наличные, ценные бумаги и т.п.) от внешних факторов. Импульсный способ нагрева нагревательного элемента. Ручной режим работы - старт процесса упаковки происходит при нажатии ногой на педаль ножного привода. Регулировка времени нагрева для достижения оптимального качества сварного шва и оттиска клише. Температурный режим контролируется электроникой. Может работать с пакетами разной толщины и размера. Устанавливается на пол. Выполнен из высокопрочных материалов, соответствует требованиям безопасности и имеет длительный срок эксплуатации. Прост и удобен в использовании

В финансовых и торговых организациях CmE 105 используется для упаковки банкнот, монет и других ценностей в полиэтиленовые пакеты при временном хранении внутри структурного подразделения с целью обеспечения их сохранности. Для формирования упаковки пачек банкнот и других ценностей, предназначенных для инкассации и перевозки, рекомендуется применять вакуумные упаковщики - подобного рода упаковка полностью соответствует требованиям Банка России к подготовке наличных денег для перевозки в РКЦ ЦБ

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011. Электромагнитной совместимости по ГОСТ Р 51318.22-2006. Требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования". Требованиям ТР ТС 020/2011 "Электромагнитной совместимости технических средств"

Назначение

Упаковщик CmE 105 предназначен для упаковки в полиэтиленовые и ПВХ пакеты пачек банкнот, монет, защищённой полиграфической продукции, а также разного рода ценностей и документов. Упаковывание производится безвакуумным способом с нанесением на сварном шве пакета названия и реквизитов организации, банковского идентификационного кода и других данных. Банкноты и документы, упакованные в пакеты, защищены от влаги, пыли и прочих видов загрязнения. Они остаются доступны для обзора, а клише позволяет маркировать упаковку. Доступ к содержимому упаковки невозможен без нарушения её целостности, что помогает сохранить неприкосновенность банкнот или документов, а также увеличивает срок их хранения

Особенности

1. CmE 105 - это надёжное и эффективное решение для организаций, где необходимо безопасное временное хранение упакованных банкнот и других ценностей. Удобен при упаковывании тонких пачек ценных бумаг и другой защищённой полиграфической продукции, так как при безвакуумном способе упаковки не происходит деформирование вложения. В упаковщике применены современные технологические решения, что увеличило надёжность и эффективность использования
2. Надёжная конструкция блока нагревательных элементов гарантирует получение прочного, и в то же время, аккуратного сварного шва с четким оттиском реквизитов. Блок сварки даёт возможность путем сварки полиэтиленовой плёнки плотно запечатать пакет в цикле упаковки. Тефлоновое покрытие выполняет защитные функции - пакет не будет повреждён, и плёнка не прилипнет к нагревателю. Длина сварочного шва - 350 мм
3. Импульсный способ нагрева нагревательного элемента (время нагрева 0-2.5 сек.). Потребляемая импульсная мощность - 800 Вт
4. В CmE 105 используется силиконовое клише, обеспечивающее четкий оттиск (содержащий информацию об отделении банка/кассира/бригады и т.д.) на пакете. Клише можно заменить вручную без особых проблем. Сварной шов, на который наносятся реквизиты, составляет 8 мм, что гарантирует чёткий отпечаток всех данных (изготовление клише)
5. Может работать с полиэтиленовыми и ПВХ пакетами разной толщины и размера, в том числе и стандартными пакетами от вакуумных упаковщиков (пакеты для вакуумной и безвакуумной упаковки)
6. На панели управления расположены следующие управляющие элементы:
• Индикатор питания
• Выключатель питания
• Регулятор установки времени сварки
• Индикатор времени сварки
7. Ручной режим работы - старт процесса упаковки происходит при нажатии ногой на педаль ножного привода, о завершении процесса упаковки свидетельствует световой индикатор на панели управления (процесс упаковки)
8. Простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности и других ценностей. С CmE 105 легко и комфортно работать кассирам всех возрастных групп!
9. Устанавливается на пол и не требует выделения установочной площади на рабочем столе
10. Выполнен из высокопрочных материалов, соответствует требованиям безопасности и имеет длительный срок эксплуатации
11. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии обращайтесь к нашим специалистам за подробной консультацией
12. Компания «CmE» устанавливает официальный срок службы упаковщика - 7 лет, при условии соблюдения правил эксплуатации и регулярного технического обслуживания. Учитывая высокое качество, надёжность и степень безопасности CmE 105, фактический срок эксплуатации может значительно превышать официальный
13. Дизайн упаковщика сочетает в себе эргономику и удобство для пользователя
14. Высокая надёжность, подтвержденная тестами в крупнейших Российских и зарубежных компаниях
15. Соответствует стандартам CE, EAC
16. Упаковщик CmE 105 — это исключительно выгодное приобретение для предприятий, которым нужны не дорогие и надёжные системы упаковки ценностей для решения текущих и перспективных задач. Является гибким и разумным вложением капитала
17. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Изготовление клише и поставка расходных материалов. Огромный выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Подготовка к работе

После распаковки CmE 105 проверьте комплектность поставки и убедитесь, что устройство не имеет внешних повреждений и полностью укомплектовано

1. Сборка и установка. Соберите упаковщик в соответствии со схемой, описанной в руководстве пользователя. Установите его на твёрдой и ровной поверхности. При установке следите, чтобы вокруг аппарата сохранялось некоторое пространство для доступа воздуха (не менее 100-150 мм). Это обеспечивает вентиляцию упаковщика и не вызывает перегрев (меры предосторожности)
2. Регулировка. Отрегулируйте расстояние между нагревательным блоком и прижимной планкой (регулируемой тягой привода педали) таким образом, чтобы прижимная планка плотно прилегала к нагревательному блоку в момент нажатия педали. После регулировки зазора, надёжно зафиксируйте регулируемые элементы
3. Подключение к электросети. Вставьте вилку кабеля питания упаковщика в электросеть 220V. Установите включатель питания на панели управления в положение «ВКЛ», после чего на панели управления должна загореться красная лампа (ПИТАНИЕ) (меры предосторожности при подключении к электросети)

Процесс упаковки

1. Настройка параметров. После включения электропитания CmE 105, установите на панели управления время сварки (ТАЙМЕР) в соответствии с типом материала и толщиной пакетов упаковки. Подберите оптимальные параметры «методом проб и ошибок»
2. Упаковка. Поместите открытую часть пакета между нагревательным блоком и прижимной планкой. Нажмите педаль, на панели управления будет светиться индикатор жёлтого цвета (НАГРЕВ), удерживайте педаль до тех пор, пока не погаснет индикатор (НАГРЕВ). Сварка завершена. Отпустите педаль. Тщательно проверьте запаянный пакет на предмет неровностей, складок и прочих дефектов. Если сварочный шов недостаточно прочный, увеличьте время запайки. Попробуйте запаять пакет ещё несколько раз, до тех пор, пока шов сварки будет прямым и без складок. Если дефектов не обнаружено, в дальнейшем осуществляйте запаивание при последней установленной температуре
• Время охлаждения не должно быть слишком коротким, в противном случае на шве появятся складки. Чем больше время сварки, тем дольше должно быть и время охлаждения
• Во избежание повреждений поверхности нагревателя CmE 105 и тефлоновой ленты, не устанавливайте время сварки на максимальную величину без предварительных проверок. Если по небрежности к поверхности нагревателя прилипли кусочки полиэтилена, не пытайтесь их снять острыми жёсткими предметами и не пользуйтесь для чистки абразивными материалами. Уменьшите время сварки и увеличьте время охлаждения

Устранение неисправностей

При возникновении проблем в работе CmE 105, определите причину неполадки и выполните приведённые ниже указания для устранения ошибки. Упаковщик не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, свяжитесь с нашей службой поддержки клиентов и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства! Разбирать CmE 105 строго запрещено для всех, кроме специально подготовленных и сертифицированных технических специалистов авторизованного сервисного центра. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала

• Сварной шов не надлежащего качества
• Увеличьте время сварки. Увеличение стоит производить пошагово (на одно деление), иначе вы получите тот же эффект, только упаковка будет расплавлена
• Неподходящий пакет. Используйте пакет подходящий для сварки (поставка пакетов для вакуумной и безвакуумной упаковки)
• Сварной шов в морщинах
• Неравномерная натяжка тефлоновой ленты
• Не отрегулирован ход педали (степень нажатия)
• Неправильно выставлено время сварки
• Лампа питания не горит и CmE 105 не работает
• Проверьте, подключён ли упаковщик к источнику тока
• Проверьте предохранитель
• Проверьте положение выключателя (положение «ON»)
• Упаковщик наэлектризован, когда включён в сеть
• Проверьте, что устройство заземлено. Для обеспечения безопасности и устранении электростатических разрядов и помех необходимо выполнить заземление (класса D). Кроме того, провод заземления запрещается использовать совместно с другими устройствами. В случае возникновения вопросов по заземлению проконсультируйтесь с официальным дистрибьютором и уполномоченным дилером продукции CmE

Техническое обслуживание

CmE 105 - сложное техническое устройство, для обеспечения его безаварийной работы, требуется проведение следующих видов сервисного обслуживания:

1. Ежемесячное обслуживание
2. Квартальное обслуживание

Ежемесячное обслуживание. Данный тип обслуживания, пользователь может проводить собственными силами и не привлекать для его проведения сертифицированного технического специалиста. В процессе ежемесячного обслуживания проводится очистка внешних частей устройства и нагревательных поверхностей, а также контроль состояния и смазка определённых элементов упаковщика. Если вы обрабатываете большие объёмы банкнот или устройство интенсивно используется более 1-ой рабочей смены в день - Вам придётся проводить обслуживание CmE 105 чаще чем раз в месяц. При таком режиме эксплуатации, мы рекомендуем проводить самостоятельное обслуживание не менее одного раза в неделю, а плановое техническое обслуживание сертифицированным техническим специалистом - ежемесячно

• Своевременно очищайте нагревательные поверхности. Они должны оставаться чистыми. В противном случае из-за загрязнения, нагреватель и тефлоновая ткань будут непригодны для дальнейшей работы. Не протирайте нагреватель влажной тканью
• Следите за состоянием резины в верхнем прижимном блоке. При продолжительном использовании резина может изнашиваться, и должна быть своевременно заменена. Резина должна быть ровной и гладкой
• Периодически смазывайте подвижные части CmE 105 лубрикантным маслом
• Всегда проверяйте целостность тефлоновой ленты

Квартальное обслуживание. Квартальное обслуживание CmE 105, требующее частичной разборки упаковщика сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «CmE 105 Service Manual, CmE». Если устройство обрабатывает большие объёмы банкнот и интенсивно используется более 1-ой рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - ежемесячно

Внимание! Плановое техническое обслуживание CmE 105 должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы CmE 105, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Устанавливайте устройство на твёрдой плоской поверхности, поверхность должна быть рассчитана на нагрузку, создаваемую упаковщиком, и не должна иметь наклоны и/или неровности
2. Не рекомендуется устанавливать устройство в местах, для которых имеются проблемы с безопасностью или в которых может быть ускорен процесс физического износа изделия, приводящий к его отказу:
• В запыленных местах
• В местах, где на него может попасть вода
• В местах, подвергающихся воздействию прямого солнечного света
• В местах с высокой влажностью, высокой или низкой температурой
• В местах с летучими газами или воспламеняющимися материалами
• В местах, для которых характерны качания и вибрация
• На расстоянии менее 1 метра от легко испаряемых горючих веществ или воздушных завес
• На расстоянии менее 1 метра от нагревательных приборов, например, батарей или обогревателей
3. Устанавливайте CmE 105 только в тех местах, в которых за аппаратом можно организовать хороший ежедневный контроль
4. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
5. Если у Вас возникли вопросы или трудности при установке упаковщика, обращайтесь к Вашему официальному дистрибьютору или в авторизованный сервисный центр
6. Поставляемый с устройством шнур питания следует включать только в заземленную розетку
7. Для обеспечения безопасности и устранении электростатических разрядов и помех необходимо выполнить заземление (класса D). Кроме того, провод заземления запрещается использовать совместно с другими устройствами. В случае возникновения вопросов по заземлению проконсультируйтесь с официальным дистрибьютором и уполномоченным дилером продукции CmE
8. Не используйте шнур электропитания и вилку для других целей. В случае утери или повреждения, приобретите шнур с вилкой у ближайшего дистрибьютора или авторизованного сервисного партнёра. Прилагаемый шнур электропитания и вилка предназначены и аттестованы для подключения к этому изделию
9. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
10. CmE 105 должен использоваться при напряжении указанной частоты (220V, 50-60 Hz). Использование изделия при других частотах может привести к его повреждению и выходу из строя
11. Во время работы устройства не отключайте питание и не отсоединяйте вилку электропитания из розетки
12. Никогда не выполнять сварку (не нажимать на педаль) без объекта упаковки
13. Не выставляйте максимальную температуру, не убедившись, что именно данная температура подходит для вашего вида упаковки, в противном случае это может привести к повреждению нагревательного элемента
14. Удаляйте фрагменты упаковки, случайно попавшие в процессе сварки на нагревательный элемент только после того, как нагревательный элемент полностью остынет
15. Не модифицируйте упаковщик и не устанавливайте в него модифицированные детали! Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки ), а также крышки и детали, закреплённые винтами, имеющие блокировки и пломбы. Разбирать CmE 105 строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала
16. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
17. Допускаемая температура окружающей среды от +5° до +35° С. Если упаковочная машина находилась при температуре ниже или выше указанного диапазона, то её необходимо поместить в помещение с нормальными условиями на 1-3 часа для восстановления рабочей температуры и освобождения от конденсата
18. Упаковщик необходимо хранить в закрытых помещениях, которые предохраняют ее от воздействия атмосферных условий
19. Помните, производитель не несёт ответственности за возможные последствия в случае не правильной эксплуатации CmE 105!

Комплектация

1. Упаковщик CmE 105
2. Тефлоновая лента
3. Нагревательный элемент
4. Предохранитель
5. Отвёртка шлицевая
6. Отвёртка крестовая
7. Руководство по эксплуатации
8. Гарантийный талон
9. Опционально:
• Услуги по изготовлению клише. Клише используются в упаковщиках банкнот и предназначены для нанесения текста на сварном шве полиэтиленовых пакетов (названия учреждения, реквизитов отделения банка, кассира и т.п.). Информация наносится методом лазерного гравирования. Материал клише - силикон или фторопласт. Возможно изготовление клише для упаковщиков банкнот любых торговых марок, представленных на Российском рынке. А также изготовление нестандартных клише (нестандартные отступы, размеры и т.д.). Отдел продаж - +7 (495) 472-57-31, sale@vcdomos.ru
• Пакеты для вакуумной и безвакуумной упаковки. Согласно рекомендациям ЦБ РФ, для вакуумной упаковки ценностей (наличность, ценные бумаги и т.п.) должны использоваться трёхслойные пакеты с толщиной плёнки не менее 70 и не более 100 микрон. Трёхслойная структура пакета выполнена из износостойких материалов: полиэтилен-полиамид-полиэтилен, используемых для производства пищевых упаковок. Стандартные пакеты имеют размер 200x300 мм, мы также можем поставлять пакеты размерностью 300x420 мм. Пакеты для безвакуумной упаковки имеют те же габариты, только они однослойные. Отдел продаж - +7 (495) 472-57-31, sale@vcdomos.ru
• Продажа б/у оборудования. Мы предлагаем нашим клиентам только проверенные годами модели оборудования, подтвердившие свою высокую надежность при работе. Товар, уже побывавший в эксплуатации, может иметь незначительные косметические недостатки, например, потёртости и царапины. На функционал или технические характеристики такие дефекты не влияют. Таким образом, покупка б/у оборудования — это отличное предложение для предприятий, для которых не имеет существенного значения внешний вид, но его цена является решающим фактором. На всё предлагаемое оборудование предоставляется гарантия от одного до двенадцати месяцев. При заключении договора на ежемесячное техническое обслуживание нашим Сервисным центром - срок гарантии может быть продлён. Отдел продаж - +7 (495) 472-57-31, sale@vcdomos.ru

Применение

1. Банки
2. Расчетно-кассовые центры
3. Операционные кассы
4. Валютные кассы
5. Пункты обмена валют
6. Инкассаторские компании
7. Крупный и средний ритейл
8. Предприятия розничной и оптовой торговли
9. Предприятия сферы услуг
10. Транспортные компании
11. Автосалоны
12. АЗС
13. Отели
14. Рестораны
15. Билетные кассы
16. Казино
