Deep 2240 - Вакуумный упаковщик банкнот

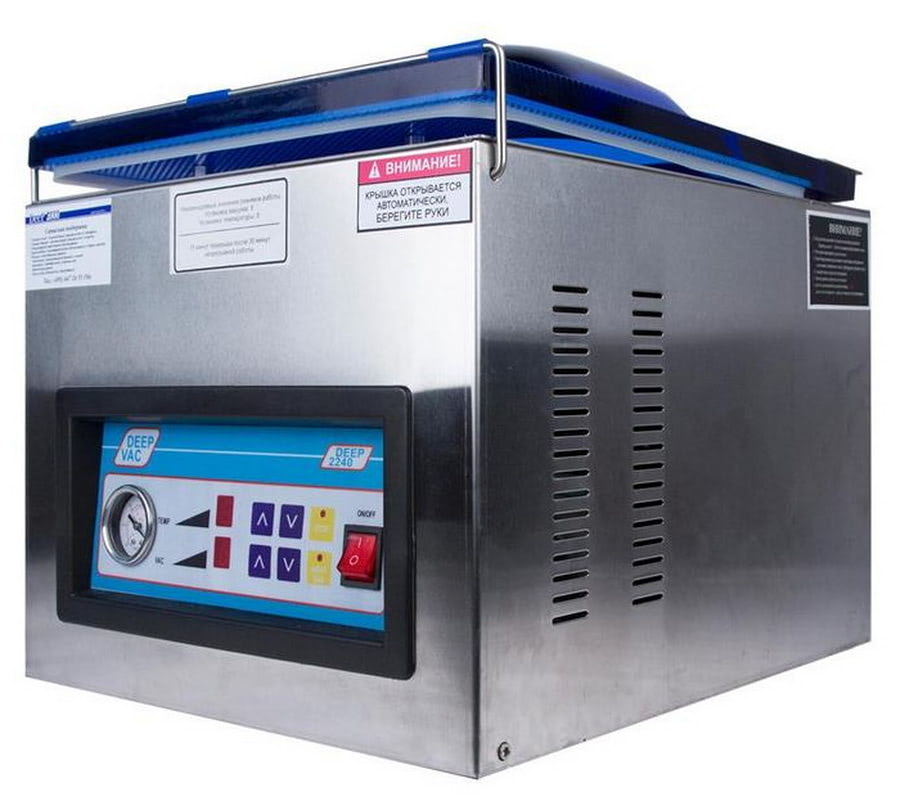

Deep 2240

Deep 2240 - Вакуумный упаковщик на одну пачку банкнот. Обеспечивает надёжную упаковку и защиту ценностей (банкноты, монеты, ценные бумаги и т.п.) от внешних факторов. Вакуумный насос производительностью 8 м3/час. Автоматическое начало и завершение процесса вакуумной упаковки. Контроль и регулировка процесса упаковки (регулировка времени запайки и вакуумирования, измерение величины уровня вакуума, индикация прохождения процесса вакуумной упаковки). Сенсорная панель управления. Выполнен из высокопрочных материалов, соответствует требованиям безопасности и имеет длительный срок эксплуатации. Прост и удобен в использовании

В финансовых и торговых организациях Deep 2240 используется для упаковки под вакуумом монет, обандероленных корешков и других ценностей в полиэтиленовые пакеты с целью обеспечения их сохранности и удобства транспортировки. Подобного рода упаковка полностью соответствует требованиям Банка России к подготовке наличных денег для перевозки в РКЦ ЦБ

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011. Электромагнитной совместимости по ГОСТ Р 51318.22-2006. Требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования". Требованиям ТР ТС 020/2011 "Электромагнитной совместимости технических средств"

Назначение

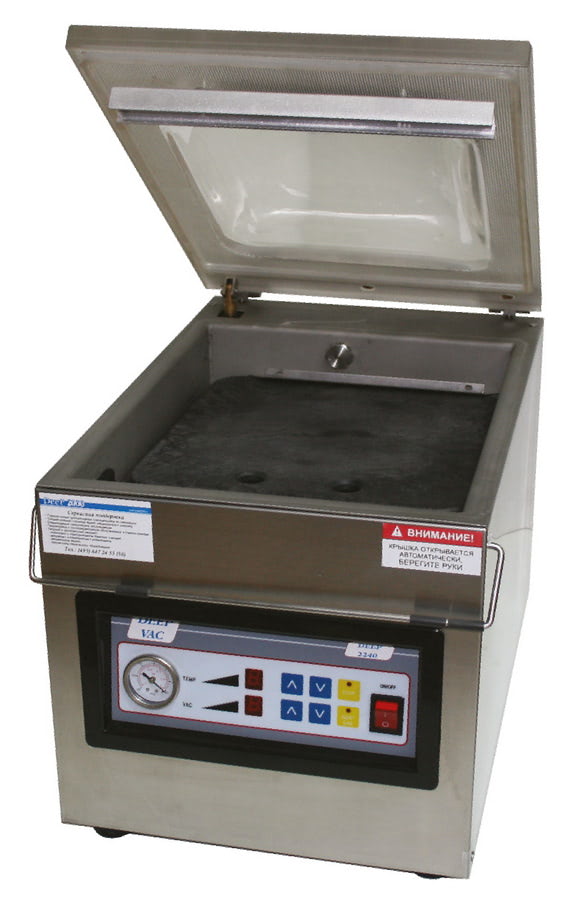

Вакуумный упаковщик Deep 2240 является однокамерной машиной (на одну пачку), изготовленной из нержавеющей стали и предназначенной для вакуумной упаковки банкнот, а также разного рода документов. Банкноты и документы, упакованные в пакеты с применением вакуума, защищены от влаги, пыли и прочих видов загрязнения. Они остаются доступны для обзора, а клише позволяет маркировать упаковку (например, надписью названия учреждения, реквизитов отделения банка, кассира, бригады и т.п.). Доступ к содержимому упаковки невозможен без нарушения ее герметичности, что помогает сохранить неприкосновенность банкнот или документов во время перевозки, а также увеличивает срок их хранения

Особенности

1. Deep 2240 - предназначен для работы с небольшими объёмами продукции, подходит для вакуумного упаковывания в различных сферах деятельности. Помимо надёжной упаковки ценностей (наличные, монеты, ценные бумаги и т.п.), может также упаковывать жидкости, порошки, пасты, пищевые продукты, лекарства, химические продукты, электронные продукты, металлические и неметаллические предметы, не имеющие ограничений по использованию для них вакуума, и взаимодействия с полиэтиленом
2. Количество одновременно упаковываемых пакетов - 1 (один), модификация на два пакета Deep 2241
3. Вакуумный насос производительностью 8 м3/час. Блок вакуума даёт возможность откачать воздух из камеры, и таким образом создать вакуум в упаковочном пакете, находящемся внутри камеры, а также обеспечить подачу воздуха в камеру после завершения рабочего цикла. Возможно быстрое принудительное отключение вакуумирования в случае необходимости
4. Надёжный блок нагревательных элементов гарантирует получение прочного, и в то же время, аккуратного сварного шва с четким оттиском реквизитов. Блок сварки даёт возможность путем сварки полиэтиленовой плёнки плотно запечатать пакет в цикле упаковки. Он оснащён тефлоновой лентой с самоклеящейся основой и отрезной проволокой
5. Deep 2240 прекрасно работает с клише, выполненным из силикона или фторопласта. Клише легко заменить
6. Автоматическое начало и завершение процесса вакуумной упаковки (режим работы)
7. Контроль и регулировка процесса упаковки. Регулировка времени запайки и вакуумирования, измерение величины уровня вакуума, индикация прохождения процесса упаковки
8. На панели управления расположены следующие управляющие элементы:
• Манометр для контроля вакуума
• Индикатор величины температуры и уровня вакуума
• Кнопки настройки
• Кнопка «Стоп»
• Тумблер включения/выключения питания
9. Простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности и других ценностей. С Deep 2240 легко и комфортно работать кассирам всех возрастных групп!
10. Крышка из высокопрочного акрилового стекла позволяет наблюдать за процессом упаковки
11. Выполнен из высокопрочных материалов, соответствует требованиям безопасности и имеет длительный срок эксплуатации
12. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии обращайтесь к нашим специалистам за подробной консультацией
13. Компания «DEEP» устанавливает официальный срок службы упаковщика - 7 лет, при условии соблюдения правил эксплуатации и регулярного технического обслуживания. Ресурс работы упаковщика определяется ресурсом непрерывной работы электродвигателя вакуумного насоса (20-30 тысяч часов в зависимости от режима эксплуатации). Учитывая высокое качество, надёжность и степень безопасности Deep 2240, фактический срок эксплуатации может значительно превышать официальный
14. Дизайн упаковщика сочетает в себе эргономику и удобство для пользователя
15. Высокая надёжность, подтвержденная тестами в крупнейших Российских и зарубежных банках
16. Соответствует стандартам CE, EAC
17. Упаковщик Deep 2240 — это исключительно выгодное приобретение для предприятий, которым нужны надёжные системы упаковки ценностей для решения текущих и перспективных задач. Является гибким и разумным вложением капитала
18. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Изготовление клише и поставка расходных материалов. Огромный выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Подготовка к работе

После распаковки Deep 2240 проверьте комплектность поставки и убедитесь, что устройство не имеет внешних повреждений и полностью укомплектовано

1. Снимите упаковщик с поддона. Для этого его необходимо приподнять вверх и удалить поддон. Установите его на ровной устойчивой поверхности. В случае необходимости выровняйте положение аппарата по уровню. Удалите из камеры все защитные элементы из пенополистирола, бумаги, картона и т.п. При установке следите, чтобы вокруг упаковщика сохранялось некоторое пространство для доступа воздуха. Это обеспечивает вентиляцию аппарата и не вызывает перегрев (меры предосторожности)
2. Перед началом эксплуатации упаковщика залейте масло в вакуумный насос. Бутыль с маслом входит в комплект поставки. ВНИМАНИЕ! Запрещается использовать Deep 2240, не залив масло в вакуумный насос! При поставке оборудования масло не заправлено. Уровень масла должен быть виден в окошке вакуумного насоса на уровне с рисками «Oil Level» с небольшим отклонением ±2мм (техническое обслуживание)
3. Подключите аппарат к электросети. Подсоедините шнур питания к электросети, предварительно проверьте наличие заземления. Шнур питания располагается с тыльной стороны корпуса устройства, выключатель питания располагается на передней панели. После включения питания на панели засветится индикатор питания и светодиодные индикаторы настроек (требования к электропитанию и меры предосторожности при подключении к электросети)

Режим работы

Оптимальный и рекомендуемый режим работы Deep 2240 - после 30 минут непрерывной работы необходим 15 минутный перерыв для охлаждения сварочной планки, иначе сварной шов пакета будет некачественным. После непрерывного упаковывания 5-7 пакетов, из-за перегрева сварочной планки, рекомендуется понизить температуру сварки пакетов на 1 единицу

Данные рекомендации являются обязательным условием для продолжительной и качественной работы Deep 2240

Процесс упаковки

В цикл упаковывания входят три процесса - Процесс откачивания воздуха из вакуумной камеры и из пакетов, находящихся внутри камеры; Процесс сварки пакета; Процесс впуска воздуха в вакуумною камеру после сварки пакета

Для контроля вакуума применён часовой вакуумный манометр со шкалой в диапазоне от 0 до -1 в единицах bar, где: 0 - атмосферное давление (0% вакуума), а -1 - окончательный вакуум в bar (-1 bar равен 0.9869 атмосферы, 750.06 мм ртутного столба, 100 kPa)

1. Настройка параметров упаковки. После включения электропитания Deep 2240, настройте основные параметры его работы - продолжительности времени откачки воздуха и сварки. Параметры нагнетания вакуума и сваривания шва пакета следует подобрать в зависимости от вида и толщины плёнки, из которой изготовлены пакеты. Изменяйте параметры путем нажатия клавиш «▲ ▼» на передней панели. Подберите оптимальные параметры «методом проб и ошибок». При использовании стандартного трёхслойного пакета, температуру сварки рекомендуется установить на уровень - 5, а время откачки - 4
2. Подготовка к вакуумированию. Разместите банкноты или документы в пакете и положите его в рабочую камеру упаковщика. Уложите пакет открытой стороной на сварочной панели. Необходимо распрямить пакет, чтобы не было никаких складок и морщин, особенно в области сварочного шва
3. Вакуумирование. Закройте крышку и плотно прижмите её к корпусу. Процесс упаковки начнется автоматически. Насос начнёт откачивать воздух. По барометру можно контролировать давление в камере. По истечении установленного в настройках времени откачки, Deep 2240 запустит цикл сварки пакета. Принудительно остановить процесс вакуумирования при необходимости можно, нажав один раз клавишу «STOP» на панели управления
4. Завершение процесса упаковки. По завершению процесса сварки, камера упаковщика наполняется воздухом, и крышка открывается автоматически. Достаньте упаковку с банкнотами или документами из камеры аппарата и при необходимости, приступайте к следующему циклу упаковки. Не забывайте про оптимальный и рекомендуемый режим работы

Техническое обслуживание

Deep 2240 - сложное техническое устройство, для обеспечения его безаварийной работы, требуется проведение следующих видов сервисного обслуживания:

1. Ежемесячное обслуживание
2. Квартальное обслуживание

Ежемесячное обслуживание. Данный тип обслуживания, пользователь может проводить собственными силами и не привлекать для его проведения сертифицированного технического специалиста. В процессе ежемесячного обслуживания проводится очистка внешних частей устройства и проверка уровня масла в вакуумном насосе и заливка масла, если его уровень будет недостаточным. Если вы обрабатываете большие объёмы банкнот и полиграфической продукции или устройство интенсивно используется более 1-ой рабочей смены в день - Вам придётся проводить обслуживание Deep 2240 чаще чем раз в месяц. При таком режиме эксплуатации, мы рекомендуем проводить самостоятельное обслуживание не менее одного раза в неделю, а плановое техническое обслуживание сертифицированным техническим специалистом - ежемесячно

Для корректной работы вакуумного упаковщика Deep 2240, периодически проверяйте уровень масла через контрольное окошко, находящееся на вакуумном насосе устройства. Уровень масла должен быть виден в окошке на уровне с рисками «Oil Level» с небольшим отклонением ±2мм. Мутное масло (цвета «кофе с молоком»), свидетельствует о том, что оно отработано, и его необходимо заменить

В насосах упаковочных машин применяются минеральные вакуумные масла с низким давлением испарения (компрессорное масло). В качестве заменителя можно использовать качественные автомобильные всесезонные масла 10W/40

Масло входит в комплект поставки и находится в бутыли, поставляемой в упаковке с аппаратом. Замену масла можно проводить только при выключенном оборудовании и отсоединенном от сети кабелем электропитания. Запрещается использовать упаковщик Deep 2240, не залив масло в насос!

Первая замена масла необходима ориентировочно через 50-100 часов работы. Каждая следующая замена необходима каждые 300-1000 часов работы (зависит от режима эксплуатации). Также следует сразу провести замену масла при появлении масляного пара и запаха при работе, или же при постоянной работе вакуумного упаковщика в условиях окружающей среды выше 35°C

Замену масляного фильтра проводить каждые 900-2000 часов работы насоса в зависимости от уровня и условий эксплуатации. При замене фильтра рекомендуется также произвести замену уплотнительных прокладок. Признаки закупорки фильтров и их замены могут быть следующее:

• Мутное, тёмное, густое масло
• Повышенное потребление энергии
• Плохое вакуумирование
• Масляный туман или дым на выходе
• Повышенное давление в маслоотделителе (более 0,05 МПа)

При работе масло может нагреваться до температуры 100°С. Насос также нагревается. Будьте осторожны при обслуживании и эксплуатации Deep 2240!

Рекомендуется запускать насос в работу на 10-15 минут перед эксплуатацией для нагрева масла. Холодное масло затрудняет работу двигателя и фильтра. Также обязательно проверьте работу аппарата после заправки насоса маслом

Квартальное обслуживание. Квартальное обслуживание Deep 2240, требующее частичной разборки упаковщика сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией "Deep 2240 Service Manual, DEEP2000". Если устройство обрабатывает большие объёмы банкнот и интенсивно используется более 1-ой рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - ежемесячно

Внимание! Плановое техническое обслуживание вакуумного упаковщика Deep 2240 должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы Deep 2240, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Устанавливайте устройство на твёрдой плоской поверхности, поверхность должна быть рассчитана на нагрузку, создаваемую упаковщиком, и не должна иметь наклоны и/или неровности
2. Не рекомендуется устанавливать устройство в местах, для которых имеются проблемы с безопасностью или в которых может быть ускорен процесс физического износа изделия, приводящий к его отказу:
• В запыленных местах
• В местах, где на него может попасть вода
• В местах, подвергающихся воздействию прямого солнечного света
• В местах с высокой влажностью, высокой или низкой температурой
• В местах с летучими газами или воспламеняющимися материалами
• В местах, для которых характерны качания и вибрация
• На расстоянии менее 1 метра от легко испаряемых горючих веществ или воздушных завес
• На расстоянии менее 1 метра от нагревательных приборов, например, батарей или обогревателей
3. Устанавливайте Deep 2240 только в тех местах, в которых за аппаратом можно организовать хороший ежедневный контроль
4. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
5. Если у Вас возникли вопросы или трудности при установке вакуумного упаковщика, обращайтесь к Вашему официальному дистрибьютору или в авторизованный сервисный центр
6. Перед началом эксплуатации устройства, необходимо залить масло в вакуумный насос. При поставке оборудования масло не заправлено. Запрещается использовать вакуумный упаковщик Deep 2240 не залив масло в вакуумный насос!
7. Поставляемый с устройством шнур питания следует включать только в заземленную розетку
8. Для обеспечения безопасности и устранении электростатических разрядов и помех необходимо выполнить заземление (класса D). Кроме того, провод заземления запрещается использовать совместно с другими устройствами. В случае возникновения вопросов по заземлению проконсультируйтесь с официальным дистрибьютором и уполномоченным дилером продукции DEEP
9. Не используйте шнур электропитания и вилку для других целей. В случае утери или повреждения, приобретите шнур с вилкой у ближайшего дистрибьютора или авторизованного сервисного партнёра. Прилагаемый шнур электропитания и вилка предназначены и аттестованы для подключения к этому изделию
10. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
11. Deep 2240 должен использоваться при напряжении указанной частоты (220 В, 50 Hz). Использование изделия при других частотах может привести к его повреждению и выходу из строя
12. Во время работы устройства не отключайте питание, не отсоединяйте вилку электропитания из розетки и не открывайте крышку
13. Не модифицируйте Deep 2240 и не устанавливайте в него модифицированные детали! Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки ), а также крышки и детали, закреплённые винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала
14. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
15. Не прикасайтесь к дисплею острыми предметами, такими как ручка, карандаш и т.п.
16. Во время хранения, камера и крышка вакуумного упаковщика должны быть чистыми и сухими. Не следует оставлять Deep 2240 с закрытой крышкой и без воздуха в камере («с вакуумом»)
17. Вакуумный упаковщик необходимо перевозить закрытыми средствами транспорта. Во время транспортировки аппарат должен быть защищен от смещения и опрокидывания. Крышка упаковщика на время транспортировки должна быть закрытой. Во время загрузки и разгрузки его нельзя наклонять на угол, больший 15°
18. Если аппарат находился при температуре ниже 5°С (например, при транспортировке в зимний период), необходимо поставить его в помещении и подождать, пока его температура не достигнет 15°С во всех своих элементах
19. Упаковщик необходимо хранить в закрытых помещениях, которые предохраняют ее от воздействия атмосферных условий
20. Помните, производитель не несёт ответственности за возможные последствия в случае не правильной эксплуатации Deep 2240!

Комплектация

1. Вакуумный упаковщик Deep 2240
2. Кабель электропитания
3. Уплотнитель крышки
4. Масло компрессорное (0,5л)
5. Фильтр паров масла
6. Тефлоновая лента
7. Отрезная проволока
8. Сварная лента
9. Отвёртка (крестовая/шлицевая)
10. Ключ гаечный 13/14
11. Ключ шестигранный внутренний (5мм)
12. Инструкция по эксплуатации
13. Технический паспорт
14. Гарантийный талон
15. Опционально:
• Услуги по изготовлению клише. Клише используются в упаковщиках банкнот и предназначены для нанесения текста на сварном шве полиэтиленовых пакетов (названия учреждения, реквизитов отделения банка, кассира и т.п.). Информация наносится методом лазерного гравирования. Материал клише - силикон или фторопласт. Возможно изготовление клише для упаковщиков банкнот любых торговых марок, представленных на Российском рынке. А также изготовление нестандартных клише (нестандартные отступы, размеры и т.д.). Отдел продаж - +7 (495) 472-57-31, sale@vcdomos.ru
• Пакеты для вакуумной и безвакуумной упаковки. Согласно рекомендациям ЦБ РФ, для вакуумной упаковки ценностей (наличность, ценные бумаги и т.п.) должны использоваться трёхслойные пакеты с толщиной плёнки не менее 70 и не более 100 микрон. Трёхслойная структура пакета выполнена из износостойких материалов: полиэтилен-полиамид-полиэтилен, используемых для производства пищевых упаковок. Стандартные пакеты имеют размер 200x300 мм, мы также можем поставлять пакеты размерностью 300x420 мм. Пакеты для безвакуумной упаковки имеют те же габариты, только они однослойные. Отдел продаж - +7 (495) 472-57-31, sale@vcdomos.ru
• Продажа б/у оборудования. Мы предлагаем нашим клиентам только проверенные годами модели оборудования, подтвердившие свою высокую надежность при работе. Товар, уже побывавший в эксплуатации, может иметь незначительные косметические недостатки, например, потёртости и царапины. На функционал или технические характеристики такие дефекты не влияют. Таким образом, покупка б/у оборудования — это отличное предложение для предприятий, для которых не имеет существенного значения внешний вид, но его цена является решающим фактором. На всё предлагаемое оборудование предоставляется гарантия от одного до двенадцати месяцев. При заключении договора на ежемесячное техническое обслуживание нашим Сервисным центром - срок гарантии может быть продлён. Отдел продаж - +7 (495) 472-57-31, sale@vcdomos.ru

Применение

1. Банки
2. Расчетно-кассовые центры
3. Операционные кассы
4. Валютные кассы
5. Пункты обмена валют
6. Инкассаторские компании
7. Крупный и средний ритейл
8. Предприятия розничной и оптовой торговли
9. Предприятия сферы услуг
10. Транспортные компании
11. Автосалоны
12. АЗС
13. Отели
14. Рестораны
15. Билетные кассы
16. Казино
