DORS 230 с АКБ - Автоматический детектор
14 980 руб.
- + шт
Производитель:
DORS
Модель:
230 с АКБ
Тип детектора:
Автоматический
Проверяемая валюта:
Мультивалютный
Количество проверяемых валют:
50+

DORS 230 с АКБ - Автоматический детектор банкнот. Проверяет подлинность более 50 видов валют (может поддерживать все валюты мира). Комплексный контроль подлинности банкнот по нескольким видам детекции одновременно. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор. Автоматическое определение типа валюты. Автоматическое определение номинала. Функция суммирования. Отчет по проверенным банкнотам с разбивкой по номиналам. Принимает банкноты в любой ориентации. Можно выбрать направление выдачи проверенных банкнот «от себя» или «к себе». Цветной жидкокристаллический дисплей высокого разрешения. Управление прибором осуществляется с помощью сенсорного экрана (технология «Touchscreen»). Разъемный корпус на магнитных защелках. Компактные размеры и высокая скорость работы (до 60 банкнот в минуту). Работает как от сети, так и от адаптера для автомобиля. Оснащен аккумулятором, что позволит обслуживать клиентов повсеместно (без привязки к электросети)

DORS 230 с АКБ

DORS 230 с АКБ - Автоматический детектор банкнот. Проверяет подлинность более 50 видов валют (может поддерживать все валюты мира). Комплексный контроль подлинности банкнот по нескольким видам детекции одновременно. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор. Автоматическое определение типа валюты. Автоматическое определение номинала. Функция суммирования. Отчет по проверенным банкнотам с разбивкой по номиналам. Принимает банкноты в любой ориентации. Можно выбрать направление выдачи проверенных банкнот «от себя» или «к себе». Цветной жидкокристаллический дисплей высокого разрешения. Управление прибором осуществляется с помощью сенсорного экрана (технология «Touchscreen»). Разъемный корпус на магнитных защелках. Компактные размеры и высокая скорость работы (до 60 банкнот в минуту). Работает как от сети, так и от адаптера для автомобиля. Оснащен аккумулятором, что позволит обслуживать клиентов повсеместно (без привязки к электросети)

Прошел тестирование в Европейском Центральном Банке (ЕСВ), по результатам которых включен в список успешно протестированных устройств аутентификации банкнот, прошедших испытание в ECB

Соответствует Российским нормам безопасности и сертифицирован по стандартам ГОСТ Р. Соответствует требованиям - ТР ТС 004/2011 " О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей


Назначение

Детектор DORS 230 с АКБ предназначен для определения подлинности банкнот различных валют в автоматическом режиме. Данный детектор автоматически проводит сложный комплексный анализ банкноты на подлинность и выдает однозначный результат, что позволяет кассиру (оператору) быстро проверить купюры не обладая специальными знаниями по видам защиты банкнот от подделок


Особенности

  1. DORS 230 с АКБ - Надежный помощник при проверке банкнот разных валют, не требующий от Вас специальных знаний о защитных признаках. Сочетает в себе высокую скорость работы и надежность детекций
  2. В устройстве применена уникальная, запатентованная система валидации банкнот - BVS™ (Banknote Validation System). Система BVS™ объединила под одним именем множество инновационных технологий. Она складывается из высокоэффективных датчиков, доступных для массового применения, быстрых алгоритмов, работающих на самом последнем поколении экономичных процессоров, и ускоренной технологии обучения машин распознаванию новых банкнот
  3. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор
  4. Проверяет подлинность более 50 разных валют (список поддерживаемых валют). Не имеет ограничений по количеству поддерживаемых валют. Аппаратные возможности прибора позволяют поддерживать в одной базе валют все существующие валюты мира
  5. Автоматическое определение типа валюты (В системе BVS™ используется альтернативная технология каскадных статистических классификаторов, известная специалистам многие годы, но остающаяся «в тени» нейронных сетей. При создании BVS™ был разработан особый вариант этой технологии, который способен одновременно распознавать множество объектов, и позволяет получить очень высокое быстродействие. В результате, устройства оснащенные данной системой не требуют предварительного выбора валюты, с которой будут работать. В итоге, DORS 230 с АКБ, выведенный на рынок в 2012 году, оказался первыми в мире прибором в своем классе, который не требует ручного выбора валюты. Многовалютные возможности прибора остаются непревзойденными до сих пор, а количество распознаваемых им валют непрерывно растет. Вполне реалистично ожидать, что через какое-то время детектор сможет автоматически распознавать все валюты мира)
  6. Высокий уровень контроля подлинности банкнот (высокая точность определения подлинности достигается благодаря новой инновационной системе BVS™ - комплексная проверка банкнот по нескольким видам детекции одновременно - многодиапазонный CIS (технология «Contact Image Sensor») сканер высокого разрешения видимого и инфракрасного образов банкнот (сравнение совмещения элементов ИК и видимого образа в различных диапазонах спектра), детекция цветового спектра, детекция оптической плотности, детекция размера банкнот)
  7. Для работы с прибором от кассира не требуется специальных знаний в области полиграфической защиты банкнот и методов её контроля, выявлять подделки будет одинаково легко и работникам, не имеющим специальных знаний о проверке подлинности, и профессионалам, уже знакомым с автоматическими детекторами банкнот (с DORS 230 могут работать даже низкоквалифицированные кассиры)
  8. Принимает банкноты в любом положении, купюра может подаваться любой стороной, кассиру не требуется помнить как правильно сориентировать банкноты, а так же специально подготавливать их (заранее готовить пачку или переворачивать ее в руках)
  9. Автоматически слистывает поданную в тракт купюру, кассиру не требуется нажимать какие-либо клавиши для начала проверки
  10. Детектор DORS 230 с АКБ адаптирован для кассовых зон с ограниченным рабочим пространством. При ограниченном рабочем месте кассира, для удобства работы, можно выбирать направления выдачи проверенной банкноты «от себя» или «к себе» (прямой и обратный режимы работы)
  11. Встроенная система автоматического определения номинала
  12. Функция суммирования
  13. Вывод результатов проверки на экран:
  14. Отчет по проверенным банкнотам с разбивкой по номиналам
  15. Встроенное приложение "Конвертер валют" с помощью которого легко выполнить конвертацию суммы из одной валюты в другую по установленному для обмена курсу покупки или курсу продажи
  16. В случае обнаружения подозрительной банкноты, DORS 230 с АКБ выдает ее из тракта подачи/выдачи с звуковым сигналом, при этом соответствующее сообщение отображается на дисплее (детекция банкнот)
  17. Высокая скорость проверки (до 60 банкнот в минуту) позволяет кассиру очень быстро обслужить клиента, при этом точно зная, что принятые банкноты подлинные, также позволит быстро подготовить небольшой объем денежной наличности к инкассации
  18. Режим экономии энергии - если детектор не используется в течении определенного времени, то он может автоматически переходить в энергосберегающий режим (5 уровней настройки)
  19. Цветной жидкокристаллический дисплей высокого разрешения с диагональю 3,5" (8,9 см)
  20. Управление прибором осуществляется с помощью сенсорного экрана (технология «Touchscreen») - это техническое решение является инновационным для устройств данного класса
  21. Результаты детекции отображаются крупными яркими цифрами и буквами и легко читаемы даже людьми с ослабленным зрением
  22. Для корректной работы DORS 230 с АКБ проводит самодиагностику при каждом включении
  23. Разнообразие настроек и удобный интерфейс, дизайн которого основан на технологиях и решениях, используемых в современных мобильных устройствах
  24. Возможность обновления программного обеспечения для адаптации под новые виды валют, номиналы банкнот и типы фальшивок
  25. Разъемный корпус на магнитных защелках предоставляет легкий доступ к рабочему тракту прибора для чистки датчиков от бумажной пыли и проведению технического обслуживания
  26. Корпус имеет специальное матовое покрытие Soft Touch, устойчивое к появлению отпечатков пальцев, царапин и предотвращающее соскальзывание прибора при его перемещении одной рукой
  27. Простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности. С DORS 230 легко и комфортно работать кассирам всех возрастных групп
  28. Работает как от сети, так и от адаптера для автомобиля (опция, не входит в комплект поставки)
  29. Оснащен аккумулятором (входит в комплект поставки), что позволит кассиру обслуживать клиентов повсеместно, а не только в кассовой зоне (аккумулятор литий-полимерный (Li-Pol) 3.7 В, 2300 мА/ч, DORS 230 без АКБ)
  30. Послужит ценным и полезным подарком для нумизмата, путешественника и любого человека, стремящегося улучшить качество жизни с помощью электронных устройств
  31. Высокий эксплуатационный ресурс, гарантированный брендом DORS Industries
  32. Соответствует стандартам CE, EAC
  33. Видео Автоматический детектор DORS 230 с АКБ

Виды контроля

Блок детекции подлинности DORS 230 с АКБ выполнен на высоком уровне, детектор в автоматическом режиме самостоятельно проведет контроль и проверку банкноты по следующим признакам:

  1. Контроль видимого образа (CIS). Многодиапазонный CIS сканер высокого разрешения («Contact Image Sensor») . Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом свете (на просвет и отражение). Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в видимом образе
  2. Контроль изображения в ИК спектре (CIS). Многодиапазонный CIS сканер высокого разрешения («Contact Image Sensor») . Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в инфракрасном диапазоне спектра (на просвет и отражение). Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
  3. Спектральный анализ краски. Детекция цветового спектра (RGB). При изготовлении банкнот также применяют специальные краски. Датчик спектрального анализа краски, позволяет безошибочно определять параметры соотношения цветовой гаммы банкноты
  4. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
  5. Геометрический контроль. Контроль геометрических размеров банкнот по длине и ширине
  6. Детекция целостности. Контроль банкнот с большим отсутствующем фрагментом
  7. Детекция сдвоенности

Для надежной проверки подлинности банкнот нужно получить несколько образов всей поверхности банкноты, снятых при помощи различных источников света. Эту задачу решает датчик оптического образа. Как минимум, нужно иметь один образ банкноты в инфракрасном излучении, а другой - в каком-либо из видимых цветов (например, в красном). При сравнении двух образов удается увидеть все так называемые инфракрасные метки, которые долгое время были одной из самых эффективных степеней защиты банкнот. При использовании большего количества различных источников света проверка становится еще более надежной, так как можно проверить дополнительные степени защиты. В DORS 230 с АКБ применяются 6 источников света - три в видимом диапазоне и 3 в разных участках инфракрасного диапазона спектра. Фактически, датчик оптического образа детектора регистрирует не просто изображение, а спектральную характеристику каждого пиксела. Опыт показал, что этого достаточно, чтобы выявить самые изощренные фальшивки, поскольку очень трудно подделать спектральную характеристику каждой из множества красок, которой напечатана банкнота<


Работа с детектором

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Включение

При помощи прилагаемого сетевого адаптера подключите детектор к электрической сети (100-240 В ~ 50/60 Гц). Удерживая кнопку "ВКЛ/ВЫКЛ" в течение 4-х секунд, включите прибор. После включения начнется процесс самотестирования - на дисплее появится изображение (заставка самотестирования). После окончания самотестирования раздается звуковой сигнал, индикатор количества и суммы банкнот отобразится как «0». Прибор готов к работе в следующих (заводских) установках:


Детекция банкнот

Проверка подлинности банкнот в DORS 230 с АКБ осуществляется следующим образом - поместите банкноту в приёмный лоток, прижимая ее к левому краю лотка, и подавайте её внутрь прибора до захватывающих роликов. Детектор подхватит банкноту, произведет цикл сканирования и проверку подлинности

  • Если в ходе проверки банкнота распознается как подлинная, то на дисплее будет показан её номинал, тип валюты, увеличится общее количество и сумма проверенных банкнот данной валюты. Купюра выходит из детектора в соответствии с выбранным направлением выдачи (вперед или назад)
  • Если была просчитана сомнительная банкнота, то она вернется в подающий лоток, на дисплее появится информационное сообщение об ошибке и детектор издаст звуковой сигнал (Рекомендуется повторно просчитать банкноту, на которой произошла остановка, дабы убедиться в ее годности. Если банкнота не определилась как подлинная трижды, то необходимо проверить ее подлинность другими способами)

Внимание! Ошибки могут возникать при проверке подлинных мятых, ветхих, грязных, стираных, рваных, заклеенных, потерявших цвет банкнот, а также если банкнота подверглась воздействию агрессивной среды, или на банкноте имеются посторонние надписи

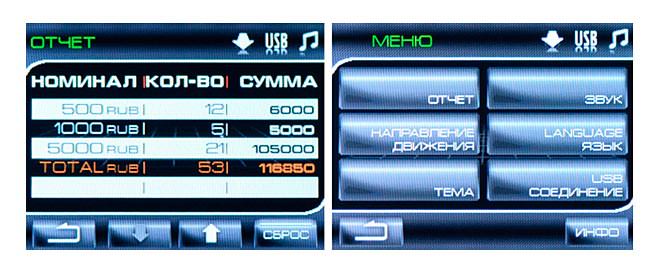

Отчет по проверенным банкнотам

Для просмотра отчета необходимо нажать на клавишу "ОТЧЕТ" из меню управления (для получения развернутого отчета по проверенным банкнотам) или на экране основного режима отображения (для отчета по валюте проверенной последней). После нажатия на клавишу "ОТЧЕТ" на дисплее будет отображена следующая информация:

  • Номинал проверенных подлинных банкнот
  • Валюта проверенных подлинных банкнот
  • Сумма проверенных подлинных банкнот данного номинала
  • Общая сумма проверенных подлинных банкнот данной валюты
  • Количество проверенных подлинных банкнот данного номинала
  • Общее количество проверенных подлинных банкнот данной валюты
  • Подитог по валюте

Для обнуления данных о проверенных банкнотах необходимо нажать на клавишу "СБРОС" на дисплее. После нажатия, на дисплее поверх основного изображения появится дополнительное изображение "ПОДТВЕРЖДЕНИЕ СБРОСА", для того чтобы данные были обнулены, необходимо нажать на "ДА", в противном случае - на "НЕТ"


Конвертер валют

Конвертер валют в DORS 230 с АКБ предназначен для облегчения конвертации разных валют по текущему курсу с сохранением введенного курса для каждой пары валют (всего 180 значений). Список валют, доступных для конвертирования, соответствует прошивке детектора, расширение базы валют производится опционально в авторизованном сервис-центре или самостоятельно, путем подключения через сеть Интернет к серверу, содержащему модули обновления

Сохранение курса покупки/продажи

  1. Установите пару валют. Для этого поочередно нажимайте на пиктограммы с флагами. После нажатия, пиктограмма должна выделиться в желтую рамку, обозначающую готовность к изменению. Из списка валют, выберите нужную, нажав на пиктограмму с флагом. Для обновления списка доступных валют, откройте его в отдельном экране, нажав и удерживая одну из пиктограмм
  2. Выберите направление конвертации пары валют нажатием клавиши "Реверс" (Вы обмениваете валюту, указанную слева, по введенному курсу). При нажатии данной клавиши выбранные валюты сменятся местами, произойдет автоматический пересчет курса на обратный
  3. Введите курс для выбранного отношения пары валют, нажав на поле с курсом и используя открывшуюся клавиатуру

Сохранить курсы можно как путем изначального введения курсов для всех пар валют, так и в процессе операции по конвертированию. Внимание! Сохраняется только последнее использованное значение курса!

Конвертирование валют

  1. Установите пару валют (процесс аналогичен процессу сохранения курсов валют)
  2. Введите сумму той валюты, которая известна (при входе в конвертер, сразу после проверки подлинности банкнот, сумма проверенных банкнот автоматически отображается в поле слева)
  3. Введите курс если он не сохранен ранее (процесс аналогичен процессу сохранения курсов)
  4. Результат отобразится в поле справа

Батарея

Состояние батареи отображается в правом верхнем углу экрана. Заполненный значок означает, что заряд батареи полон, а пустой значок означает, что заряд батареи практически закончился. Если значок моргает и переходит от пустого к заполненному, то это значит, что батарея заряжается. Когда заряд батареи на исходе, на экране отобразится надпись "Low Battery". Когда заряд батареи заканчивается, устройство отключается автоматически. Если батарея в устройстве не установлена, значок батареи отсутствует (DORS 230 без АКБ)


Основные настройки

Для входа в меню управления настройками необходимо нажать на дисплее клавишу "МЕНЮ". В DORS 230 с АКБ доступны следующие пункты меню:

  1. Язык/Language - выбор желаемого языка интерфейса. Для изменения языка интерфейса необходимо нажать на дисплее на клавишу "ЯЗЫК" ("LANGUAGE"). После входа в подменю для выбора нужного языка необходимо нажать на серый кружок, расположенный напротив названия языка. Индикатором выбора языка служит изменение цвета кружка с серого на синий
  2. Направление движения - направление выдачи банкнот, признанных подлинными. Для изменения направления выдачи принятых подлинных банкнот необходимо нажать на дисплее на клавишу "НАПРАВЛЕНИЕ ДВИЖЕНИЯ". После входа в подменю для выбора, необходимо нажать на серый кружок, расположенный напротив названия нужного режима:
    • Прямой режим (Вперед) - «Принятые банкноты выдавать вперед, отклоненные - назад». Проверенная банкнота выводится вперед через щель для вывода банкнот, расположенную в задней части прибора. При активации прямого режима, на дисплее загорится соответствующий индикатор - "▲"
    • Обратный режим (Назад) - «Принятые и отклоненные банкноты выдавать назад». Проверенная банкнота возвращается обратно через слот подачи банкнот. Данный режим удобен для работы в ограниченном пространстве. При активации данного режима, на дисплее загорится соответствующий индикатор - "▼"
  3. Звук - управление сигналами звукового подтверждения нажатия клавиш и звуковых сообщений. Для управления звуковыми сигналами необходимо нажать на дисплее на клавишу "ЗВУК"
    • Звук сообщений - Для увеличения/уменьшения громкости звуковых сигналов сообщений или звукового подтверждения нажатия клавиш, необходимо нажать и перемещать в нужную сторону ползунок управления громкостью. При перемещении от "ТИШЕ" к "ГРОМЧЕ" ползунок будет изменять цвет от серого к ярко-синему
    • Звук клавиш - Для включения/выключения всех звуковых сигналов, за исключением сигнала о «подозрительной» банкноте в режиме "НАЗАД", необходимо нажать на изображение динамика в левой части экрана. Звуковой сигнал о «подозрительной» банкноте при включенном режиме "НАЗАД" не отключается
  4. Тема - выбор графической темы интерфейса (темная или светлая). Для выбора темы необходимо нажать на дисплее на клавишу "ТЕМЫ". После входа в подменю для выбора необходимо нажать на серый кружок, расположенный напротив нужной темы. Индикатором выбора темы служит изменение цвета кружка с серого на синий
  5. Выравнивание - в DORS 230 с АКБ пункт меню «Принимать банкноты, только выровненные по левому краю» реализован для более точного опознавания банкнот, но при этом, возрастает требование к точности позиционирования купюры, в противном случае, будет появляться индикатор, требующий выравнивания банкноты по левому краю
  6. Отчет - управление подсчетом общей суммы и количества проверенных подлинных банкнот для каждой валюты
  7. LCD - изменение контрастности дисплея. Для увеличения/уменьшения контрастности дисплея необходимо нажать и перемещать в нужную сторону ползунок управления контрастностью. При перемещении ползунка слева направо, будет увеличиваться контрастность дисплея, а в обратную сторону - уменьшатся
  8. Заставка - включение/выключение заставки при загрузки детектора. Выключение заставки при загрузке прибора уменьшает время загрузки, а также рекомендуется при работе прибора от аккумулятора
  9. Энергосбережение - для снижения потребления энергии реализован энергосберегающий режим. Если режим активен, прибор перейдет в состояние пониженного энергопотребления через заданное в настройках количество минут при условии, что с прибором не производится никаких действий (сканирование банкнот, навигация по меню, обновление и пр.). Доступное время перехода в энергосберегающий режим: 1, 2, 5 или 10 минут. Для отключения данного режима необходимо выбрать пункт "Выключить". За 30 секунд до перехода в режим пониженного энергопотребления яркость дисплея будет снижена, а по истечении этого времени прибор перейдет в энергосберегающий режим. Во время нахождения в данном режиме сканирование банкнот невозможно, каждые 5 секунд на дисплее будет кратковременно отображаться логотип «DORS». Для выхода из энергосберегающего режима необходимо коснуться дисплея
  10. Информация - Для получения информации о версии программного обеспечения детектора, базе проверяемых валют и т.д. необходимо нажать на дисплее на клавишу "ИНФО". Данное меню содержит следующую информацию:
    • Модель детектора
    • Уникальный серийный номер
    • Номер версии программного обеспечения
    • Номер версии базы валюты
    • Количество банкнот
    • Количество ошибок

Проверяемые валюты

Ниже указан перечень валют по состоянию на 15 декабря 2017 года. База валют постоянно пополняется новыми валютами. Точный перечень базы валют можно проверить в пункте "ИНФОРМАЦИЯ" в "МЕНЮ" прибора

Российский рубль (RUB), Доллар США (USD), Евро (EUR), Казахстанский тенге (KZT), Украинская гривна (UAH), Молдавский лей (MDL), Китайский юань (CNY), Британский фунт (GBP), Швейцарский франк (CHF), Австралийский доллар (AUD), Сингапурский доллар (SGD), Узбекский сум (UZS), Туркменский манат (ТМТ), Азербайжанский манат (AZN), Таджикский сомони (TJS), Малазийский ринггит (MYR), Алжирский динар (DZD), Японская иена (JPY), Бразильский реал (BRL), Аргентинское песо (ARS), Саудовский риал (SAR), Кувейтский динар (KWD), Южноафриканский ранд (ZAR), Индийская рупия (INR), Шри-ланкийская рупия (LKR), Коста-риканский колон (CRC), Cуданский фунт (SDG), Мексиканское песо (MXN), Филиппинское песо (PHP), Тайский бат (THB), Турецкая лира (TRY), Израильский шекель (ILS), Польский злотый (PLN), Венгерский форинт (HUF), Шведская крона (SEK), Датская крона (DKK), Норвежская крона (NOK), Индонезийская рупия (IDR), Марокканский динар (MAD), Ботсванская пула (BWP), Намибийский доллар (NAD), Парагвайский гуарани (PYG), Уругвайский песо (UYU), Перуанский соль (PEN), Чилийский песо (CLP), Киргизский сом (KGS), Грузинский лари (GEL), Новый белорусский рубль (BYN), Чешская крона (CZK), Вьетнамский донг (VND), Танзанийский шиллинг (TZS), Кенийский шиллинг (KES), Франк Руанды (RWF), Угандийский шиллинг (UGX), Канадский доллар (CAD)


Обновление ПО

Эффективная работа DORS 230 с АКБ зависит от оперативного обновления программного обеспечения (ПО). С каждой новой версией в ПО добавляются новые возможности, устраняются недочеты, обновляется база данных валют. Обновить ПО можно двумя способами:

  1. Обратившись в наш Сервисный центр (+7 (495) 472-57-31, sale@vcdomos.ru)
  2. Самостоятельно, путем подключения через сеть Интернет к серверу, содержащему модули обновления

Удаленное обновление ПО

Система удаленного обновления программного обеспечения (прошивки) DORS 230 с АКБ состоит из следующих программных продуктов:

  • Web-приложение удаленного обновления прошивок устройств валидации банкнот «RUFServer»
  • Компонент взаимодействия с устройством по протоколу DSLIP с web-страницы «AXDslip»
  • Клиентское приложение удаленного обновления прошивок устройств валидации банкнот «BVSUpdate»

Данная система предназначена для удаленного обновления программного обеспечения, прошивок детектора и баз данных, содержащих данные о принимаемых валютах. В результате, у пользователя всегда имеется версия приложения и прошивок с последними изменениями, а также актуальные данные, необходимые для распознавания новых поддельных банкнот, денежных знаков новых модификаций. Все это достигается путем подключения через сеть Интернет к серверу, содержащему модули обновления

Для выполнения процедуры обновления ПО необходимы:

  1. Персональный компьютер (ПК) с установленной ОС Windows не ниже ХР, с подключением к Интернету и установленной программой BVS Updates
  2. Кабель USB (тип А-В «miniUSB»)

Установка клиентского приложения BVS Updates

Скачайте и установите приложение BVSUpdate. Архив с приложением доступен для скачивания по ссылке: http://dors.com/service/download/. Запустите исполняемый файл SetupBVS_Update.exe и следуйте указаниям мастера установки

Внимание! Рекомендуется использовать новые версии BVSUpdate для обновления прошивки DORS 230 с АКБ. При использовании старой, неподдерживаемой версии BVS Update будет выведено сообщение об ошибке 415 и 490. При появлении ошибок 415 или 490 необходимо установить актуальную версию BVSUpdate

Порядок обновления ПО

  1. Кабель USB одним концом подключите к ПК, другим - к разъему USB детектора
  2. Подключите устройство к сети с помощью сетевого адаптера
  3. Нажатием левой клавиши мыши запустите программу BVS Updates, в области уведомлений появится иконка с логотипом «D», щелкните по ней левой клавишей мыши
    • Весь функционал механизма обновления прошивок доступен через основное окно приложения
    • В верхней части окна расположено главное информационное поле приложения, в которое выводятся сообщения о состоянии устройств и результатах выполнения операций. Ниже выводятся дата и время последней проверки обновления и дата и время следующей запланированной проверки. В средней части окна находится таблица, отражающая информацию о зарегистрированных устройствах, а именно:
      • Модель - модель устройства. Поле заполняется автоматически при подключении устройства
      • Имя прибора - наименование устройства. При подключении устройства в поле будет записан уникальный идентификационный номер (УИН) устройства
      • Подключено - статус подключения. «Да» обозначает, что данное устройство подключено, «Нет» - не подключено
      • Обновление - доступность обновления прошивки для данного устройства. Проверка доступности обновлений осуществляется в соответствии с настройками
    • Внимание! В качестве аутентификационных данных используется - Модель устройства, Уникальный Идентификационный Номер и Серийный номер устройства. При несоответствии любого из перечисленных номеров зарегистрированным на сервере, функционал обновления будет недоступен
    • Если для устройства доступно обновление прошивок, в главном информационном поле приложения будет выведено соответствующее сообщение, а также в таблице будет заполнено поле столбца Обновление (Для обновления информации нажмите кнопку Обновить (рядом с кнопкой "Настройки")
    • Левой клавишей мыши выберите подключенный детектор и нажмите кнопку Обновить прошивку устройства
    • После нажатия на кнопку Обновить прошивку устройства начинается процесс обновления. В строке соответствующего устройства в поле Обновление появляется строка процесса обновления, а в заголовке выводится сообщение о необходимости дождаться завершения процесса обновления
    • Внимание! Не отключайте DORS 230 с АКБ от USB-порта и не отключайте кабель подключения к сети во время выполнения обновления. Это может привести к выходу устройства из строя и невозможности загрузки новых обновлений в условиях вне сервисного центра
    • Если процесс обновления завершился корректно, то в информационном поле будет выведено соответствующее сообщение - Загрузка обновления успешно завершилась
    • Закройте программу «BVS Updates», нажав левой клавишей мыши на крестик в верхнем правом углу программы
  4. Отключите программатор от детектора
  5. Включите DORS 230 с АКБ, удерживая кнопку «ВКЛ/ВЫКЛ» в течение одной секунды. Дождитесь окончания процесса самотестирования - прибор готов к работе

Устранение неисправностей

В случае возникновения ошибки, DORS 230 с АКБ автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах), и на дисплее появляется соответствующее сообщение


Сообщения об ошибках, появляющиеся при самотестировании DORS 230 с АКБ

  • «Ошибка оборудования» (Код ошибки: -1001) - Ошибка контроллера «touchscreen»
  • «Ошибка оборудования» (Код ошибки: -1002) - Застопоривание механизма детектора. Выход из строя двигателя или драйвера двигателя. Выход из строя или загрязнение импульсного датчика
    • Выключите устройство
    • Откройте верхнюю крышку прибора и удалите из тракта посторонние предметы
    • Плотно закройте крышку
    • Включите детектор
    • Если сообщение о неисправности появилось повторно, то обратитесь в авторизованный сервисный центр
  • «Ошибка оборудования» (Код ошибки: -1003) - Выход из строя или загрязнение элементов датчика старта. Засветка датчика прямым солнечным светом, или другим мощным источником. Неплотное закрытие крышки детектора
    • Выключите устройство
    • Откройте верхнюю крышку прибора
    • Протрите датчики сухой безворсовой салфеткой и удалите из тракта посторонние предметы
    • Плотно закройте крышку
    • Исключите прямую засветку детектора солнечным светом или другим мощным источником
    • Включите устройство
    • Если сообщение о неисправности появилось повторно, то обратитесь в авторизованный сервисный центр
  • «Ошибка оборудования» (Код ошибки: -1004) - Загрязнение окна сканера. Загрязнение поверхности световода. Засветка зоны сканирования банкноты прямым солнечным светом, или другим мощным источником. Неплотное закрытие крышки детектора. Выход из строя одного из светодиодов подсветки. Выход из строя источника питания подсветки. Выход из строя контроллера
    • Выключите устройство
    • Откройте верхнюю крышку прибора
    • Протрите световод и сканер сухой безворсовой салфеткой и удалите из тракта посторонние предметы
    • Плотно закройте крышку
    • Исключите прямую засветку детектора солнечным светом или другим мощным источником
    • Включите устройство
    • Если сообщение о неисправности появилось повторно, то обратитесь в авторизованный сервисный центр

Сообщения, появляющиеся во время работы DORS 230 с АКБ

  • «Банкнота отклонена!» - Банкнота не относится к валюте (или эмиссиям), поддерживаемой текущей версией базы банкнот в детекторе. Банкнота сильно изношена или повреждена. Банкнота является «подозрительной»
    • Произведите повторную проверку банкноты
    • Если сообщение появляется снова, то проверьте банкноту другими способами
  • «Ошибка транспортировки!» - Банкнота не прошла сканирование за отведенное для этого время. Недопустимо большая длина банкноты. Причины: заклинивание банкноты вследствие перекоса при подаче. Заклинивание банкноты в процессе сканирования, вследствие загрязнения транспортировочных роликов, или повреждения элементов тракта детектора. Неплотное закрытие крышки прибора
    • Произведите повторную проверку банкноты, подавая её вдоль левой стороны приемного лотка
    • Если сообщение появляется снова, то выключите прибор, откройте верхнюю крышку и произведите очистку тракта
    • Включите детектор и произведите повторную проверку банкноты
    • Если сообщение появляется снова, то обратитесь в авторизованный сервисный центр
  • «Тракт открыт» - В тракте есть посторонние предметы или прибор открыт
    • Удалите посторонние предметы из тракта, открыв верхнюю крышку
    • Если сообщение появляется снова, то выключите детектор и включите снова
    • Если сообщение не исчезнет, то обратитесь в авторизованный сервисный центр
  • «Низкий заряд батареи! Подключите зарядное устройство»
    • Необходимо подключить детектор к электрической сети при помощи сетевого адаптера

Возможные неисправности и способы их устранения

  • DORS 230 с АКБ не включается
    • Проверьте, что в розетке электрической сети имеется напряжение, адаптер вставлен в розетку электрической сети, а кабель адаптера подключен к соответствующему разъему устройства
    • Если все эти условия выполнены, но детектор не включается, обратитесь в авторизованный сервисный центр
  • На индикаторе появилось сообщение, которое не описано выше

  • При возникновении неполадок, устранить которые не представляется возможным, свяжитесь со службой технической поддержки нашей Компании (+7 (495) 472-57-31, sale@vcdomos.ru)


    Техническое обслуживание

    Регулярное техническое обслуживание авторизованным сервисным центром является обязательным условием продолжительной и качественной работы оборудования. Не соблюдение периодичности технического обслуживания является нарушением правил эксплуатации оборудования, что в свою очередь является основанием для отказа в гарантийных обязательствах компанией поставщика

    Пользователи, которые нарушают правила технического обслуживания, периодически сталкиваются с такими проблемами как:

    • Ошибки счета
    • Пропуск поддельных банкнот
    • Ложная отбраковка оригинальных банкнот
    • Замятие и разрыв банкнот
    • Преждевременный износ механизмов из-за скопления пыли и грязи

    Для обеспечения безаварийной работы DORS 230 с АКБ, требуется проведение следующих видов технического обслуживания:

    1. Ежедневное обслуживание
    2. Плановое обслуживание

    Ежедневное обслуживание. Ежедневное обслуживание пользователь проводит самостоятельно, так как для этого не требуется специального инструмента или дополнительных знаний и навыков. Для проведения ежедневного технического обслуживания необходимо иметь кисть и мягкую ткань без ворса. Откройте верхнюю крышку детектора и очистите сухой кистью и кусочком ткани - тракт, световод, сканер и другие датчики, указанные в "Руководстве пользователя" (входит в комплект поставки). Для очистки верхних и нижних транспортных роликов - включите детектор и при открытой верхней крышке, нажмите кнопку "СБРОС" на дисплее, подающие ролики начнут вращаться (несколько секунд), и, пока они вращаются, ватным тампоном смоченном в спиртосодержащем чистящем средстве, протрите подающие ролики. Если за один раз не успели, повторите процедуру. Выключайте детектор, если он не используется. Протирайте внешние части устройства сухой чистой безворсовой салфеткой

    Плановое обслуживание. Профилактическое (плановое) техническое обслуживание, требующее частичной разборки DORS 230 с АКБ сервис-инженером, рекомендуется проводить каждые 60-90 дней, при интенсивном использовании - каждые 30 дней. Плановое обслуживание проводится квалифицированными инженерами имеющими авторизацию от компании поставщика. При проведении планового технического обслуживания после чистки оборудования проводятся дополнительные работы по настройке механизма прибора и датчиков детекции, при необходимости проводится замена расходных материалов. Выполняется полный комплекс работ в соответствии с сервисной документацией "DORS 230 Service Manual"


    Внимание! Запрещается предоставлять доступ к детектору для проведения планового технического обслуживания лицам, не имеющим авторизацию компании поставщика, так как это может привести к порче оборудования и как следствие лишению гарантийного обслуживания

    Внимание! Работы, которые проводятся при плановом техническом обслуживании не входят в гарантийные обязательства, и оплачиваются по тарифу сервисного центра

    Внимание! После проведения сервисным инженером работ по техническому обслуживанию, требуйте "АКТ выполненных работ" с печатью и подписью исполнителя, так как этот документ подтверждает, что в оборудовании проводились плановые работы

    Внимание! Ежемесячное обслуживание DORS 230 с АКБ должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

    Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

    Пожалуйста, не проводите работы по плановому (ежемесячному) техническому обслуживанию самостоятельно!


    Меры предосторожности

    Для обеспечения долговечной и надежной работы DORS 230 с АКБ, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

    1. Детектор необходимо устанавливать на ровную горизонтальную поверхность
    2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
    3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
    4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
    5. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
    6. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
    7. Не допускайте попадания металлических предметов внутрь прибора
    8. Используйте для подключения DORS 230 с АКБ к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
    9. Запрещается прикасаться к деталям внутри прибора, если он не отключен от сети
    10. При завершении работы выключайте детектор
    11. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
    12. Не модифицируйте DORS 230 с АКБ и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства
    13. Храните аккумуляторную батарею в чистом и сухом проветриваемом помещении при температуре от -5 до 35°C вдали от источников тепла и при отсутствии коррозионного воздействия
    14. Если батарея не использовалась долгое время, извлеките ее из устройства. Заряжайте батарею каждые 6 месяцев
    15. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации DORS 230 с АКБ!

    Комплектация

    1. Автоматический детектор DORS 230 M2
    2. Перезаряжаемая литий-полимерная батарея (Li-Pol 3.7 В, 2300 мА/ч)
    3. Сетевой адаптер
    4. Сетевой кабель
    5. Кабель USB (тип A-B «miniUSB»)
    6. Руководство по эксплуатации
    7. Гарантийный талон
    8. Опционально:
      • Автомобильный адаптер
      • Чистящие салфетки Cardclene Cash ACCC100 (простые индивидуально упакованные пропитанные салфетки для купюроприемников, пропитаны негорючим чистящим раствором Headclene, удовлетворяют всем международным требованиям - идеальное решение для очистки детекторов DORS)

    Применение

    1. Валютные кассы кредитных организаций
    2. Операционные кассы кредитных организаций
    3. Предприятия розничной и оптовой торговли (магазины любых типов, интернет-магазины)
    4. Торговля на выезде
    5. Офисы продаж
    6. Предприятия сферы услуг (салон красоты, автосервис, мастерская мелкого ремонта и т.п.)
    7. Службы доставки
    8. АЗС
    9. Автосалоны
    10. Транспорт
    11. Рестораны
    12. Кафе
    13. Уличный фастфуд
    14. Отели
    15. Билетные кассы
    16. Частные лица

    Производитель
    DORS
    Модель
    230 с АКБ
    Тип детектора
    Автоматический
    Проверяемая валюта
    Мультивалютный
    Количество проверяемых валют
    50+
    Скорость прохождения банкноты, секунд
    0.8-1.0
    Скорость проверки, банкнот в минуту
    60
    Позиционирование банкноты
    Короткой стороной вперед по левому краю прибора
    Ориентация банкноты
    В любой ориентации
    Направление выдачи банкнот
    «от себя» или «к себе»
    Размер проверяемых банкнот, мм
    ширина 58-85 мм, длина 100-181 мм
    Автоматическое определение номинала
    Да
    Автоматическое определение типа валюты
    Да
    Режим суммирования по номиналам
    Да
    Многодиапазонный CIS-сканер
    Да
    Встроенная система автоматического анализа типа валюты, номинала и признаков подлинности
    Да
    Одновременный контроль нескольких степеней защиты
    Да
    Инфракрасный контроль
    Да (CIS) на отражение и просвет
    Контроль видимого образа
    Да (CIS) на отражение и просвет
    Геометрический контроль
    Да
    Спектральный анализ краски
    Да
    Контроль сдвоенности
    Да
    Контроль цепочки банкнот
    Да
    Контроль целостности
    Да
    Контроль банкнот с большим отсутствующем фрагментом
    Да
    Режимы работы
    Проверка, Пересчет, Суммирование, Отчет по просчитанным банкнотам
    Дисплей, диагональ (дюймы)
    Цветной LCD TFT (3.5") 8,9 см
    Управление
    Сенсорный экран (Touchscreen)
    Русскоязычный интерфейс меню
    Да
    Отображение на дисплее всех производимых действий детектора
    Да
    Звуковая индикация
    Да
    Звуковой сигнал при обнаружении сомнительной банкноты
    Да
    Режимы включение/отключение звуковых подтверждений
    Да
    Подключение к ПК
    Да (miniUSB)
    Обновление ПО
    Да
    Удаленное обновление ПО
    Да (путем подключения через сеть Интернет к серверу, содержащему модули обновления)
    Спящий режим
    Да
    Автотестирование при старте
    Да (самодиагностика)
    Настраиваемое автоотключение прибора
    Да (1, 2, 5, 10 мин)
    Легкий доступ к рабочему тракту для чистки датчиков
    Да
    Импульсный блок питания
    Да
    Энергосберегающий режим
    Да
    Относительная влажность, %
    40-80
    Температура, °С
    +10...+35
    Атмосферное давление, кПа (мм рт. ст.)
    84-107 (630-800)
    Встроенный аккумулятор
    Да
    Питание от аккумулятора
    Да
    Тип аккумулятора
    Литий-полимерный 3.7 В
    Емкость аккумулятора, mAh
    2300
    Индикатор заряда батареи
    Да
    Питание от автомобильного прикуривателя 12 В
    Да (опция)
    Потребляемый ток, А
    0.25
    Питание, В/Гц
    100-240/50-60
    Источник питания
    Сетевой адаптер
    Габаритные размеры (ШхГхВ), мм
    115x104,5x86
    Материал
    Пластик с покрытием Soft Touch
    Масса, кг
    0.55
    Гарантия производителя
    1 год
    Производство
    Китай

    Рекомендуемые товары:

    Новинка
    В наличии
    9 000 руб.
    Сравнить В сравнении
    Нет в наличии
    13 490 руб.
    Под заказ
    Сравнить В сравнении
    В наличии
    18 900 руб.
    Сравнить В сравнении
    Нет в наличии
    7 210 руб.
    Под заказ
    Сравнить В сравнении
    Нет в наличии
    7 190 руб.
    Под заказ
    Сравнить В сравнении
