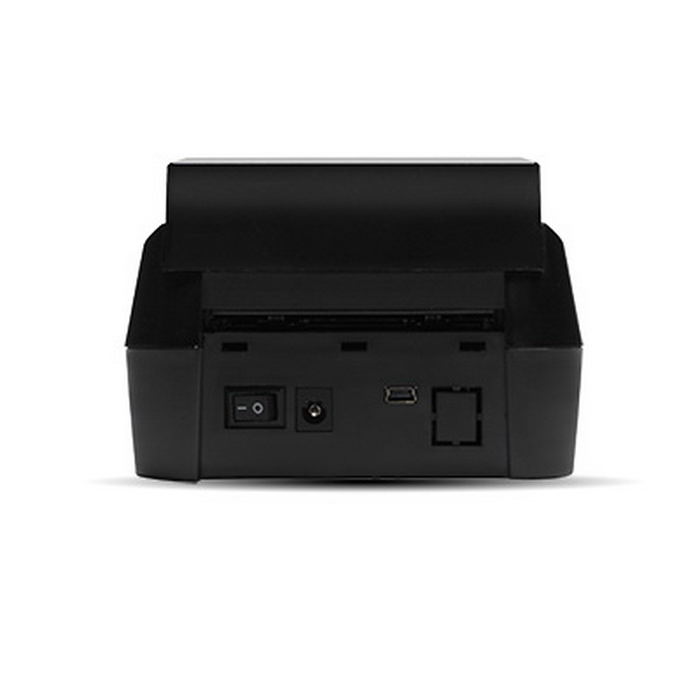

Mercury D-20A FLASH PRO LCD с АКБ - Автоматический детектор

Mercury D-20A FLASH PRO LCD с АКБ

Mercury D-20A FLASH PRO LCD с АКБ - Автоматический детектор банкнот. Проверяет подлинность Российских рублей всех номиналов. Комплексный контроль подлинности банкнот по нескольким видам детекции одновременно. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор. Автоматическое определение номинала. Функция суммирования. Отчет по просчитанным банкнотам. Принимает банкноты в любой ориентации. Можно выбрать направление выдачи проверенных банкнот «от себя» или «к себе». Высококонтрастный LCD дисплей. Компактные размеры и высокая скорость работы. Оснащен аккумулятором, что позволит обслуживать клиентов повсеместно (без привязки к электросети)

Внимание! Данный детектор снят с производства. Современные и более технологичные аналоги - MERTECH D-20A Promatic TFT с АКБ, DoCash Golf с АКБ, Cassida Quattro S, DORS 200 с АКБ, Mbox AMD-50AS с АКБ, и другие

Соответствует требованиям - ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей

Назначение

Детектор Mercury D-20A FLASH PRO LCD с АКБ предназначен для определения подлинности банкнот Российских рублей всех номиналов. Данный детектор автоматически проводит сложный комплексный анализ банкноты на подлинность и выдает однозначный результат, что позволяет кассиру (оператору) быстро проверить банкноты не обладая специальными знаниями по видам защиты банкнот от подделок

Особенности

1. Mercury D-20A FLASH PRO LCD с АКБ - Надежный помощник при проверке банкнот, не требующий от Вас специальных знаний о защитных признаках. Сочетает в себе высокую скорость работы, надежность детекций и доступную цену, идеальное решение для предприятий розничной и оптовой торговли, офиса продаж, предприятий сферы услуг, торговли на выезде и т.д. (область применения)
2. Позволяет произвести мгновенную проверку сомнительных купюр, полностью исключая человеческий фактор
3. Комплексный контроль подлинности банкнот по нескольким видам детекции одновременно (инфракрасная детекция, магнитная детекция, детекция цветового спектра, детекция оптической плотности, детекция размера банкнот)
4. Для работы с прибором от кассира не требуется специальных знаний в области полиграфической защиты банкнот и методов её контроля, выявлять подделки будет одинаково легко и работникам, не имеющим специальных знаний о проверке подлинности, и профессионалам, уже знакомым с автоматическими и просмотровыми детекторами банкнот (с Mercury D-20A FLASH PRO LCD могут работать даже низкоквалифицированные кассиры)
5. Встроенная система автоматического определения номинала
6. Принимает банкноты в любом положении, купюра может подаваться любой стороной, кассиру не требуется помнить как правильно сориентировать банкноты, а так же специально подготавливать их (заранее готовить пачку или переворачивать ее в руках)
7. Автоматически слистывает поданную в тракт купюру, кассиру не требуется нажимать какие-либо клавиши для начала счета
8. Mercury D-20A FLASH PRO LCD с АКБ адаптирован для кассовых зон с ограниченным рабочим пространством. При ограниченном рабочем месте кассира, для удобства работы, можно выбирать направления выдачи проверенной банкноты «от себя» или «к себе» (прямой и обратный режимы работы)
9. Функция суммирования
10. Отчет по просчитанным банкнотам
11. Вывод результатов проверки на экран:
• Количество просчитанных банкнот
• Номинал последней проверенной подлинной банкноты
• Общая сумма подлинных банкнот
• Количество и сумма подлинных банкнот
• Сообщение об обнаружении сомнительной банкноты
12. Высокая скорость пересчета (до 100 банкнот в минуту) позволяет кассиру очень быстро обслужить клиента, при этом точно зная, что принятые банкноты подлинные, также позволит быстро подготовить небольшой объем денежной наличности к инкассации
13. В случае обнаружения подозрительной банкноты, Mercury D-20A FLASH PRO LCD с АКБ выдает ее из тракта подачи/выдачи с тремя короткими звуковыми сигналами, при этом соответствующий индикатор ошибки детекции отображается на дисплее (Рекомендуется повторно просчитать банкноту, на которой произошла остановка, дабы убедиться в ее годности, детекция банкнот)
14. Высококонтрастный, интуитивно-понятный LCD дисплей
15. Для корректной работы детектор проводит самодиагностику при каждом включении
16. Возможность обновления программного обеспечения для адаптации под новые номиналы банкнот и типы фальшивок
17. Возможность открытия верхней крышки для проведения технического обслуживания
18. Простота и удобство использования обеспечивают высокую эффективность обработки денежной наличности. С Mercury D-20A FLASH PRO LCD с АКБ легко и комфортно работать кассирам всех возрастных групп
19. Оснащен аккумулятором (входит в комплект поставки), что позволит кассиру обслуживать клиентов повсеместно, а не только в кассовой зоне (Литиевая батарея 10.8 В, 600 мАч)
20. Оснащен небольшими ножками из вспененного полиуретана, благодаря чему детектор хорошо держится даже на стекле и любых полированных поверхностях, что снижает возможность случайного падения
21. Компактные размеры и современный эргономичный дизайн
22. Высокий эксплуатационный ресурс, гарантированный брендом Mercury Equipment
23. Соответствует стандартам CE, EAC

Панель управления

На панели управления Mercury D-20A FLASH PRO LCD с АКБ находится дисплей и следующие функциональные клавиши:

1. "ОТЧ"
• Краткое нажатие - отображение на дисплее номиналов проверенных банкнот
• Удержание - переключение направления выдачи банкноты
2. "СУМ" - Включение отображения на дисплее суммы номиналов всех проверенных банкнот
3. "СБР" - Обнуление всех накопленных в памяти величин

Дисплей детектора отображает следующую информацию:

1. Номинал/сумма банкнот
2. Индикатор заряда батареи (при наличии аккумулятора)
3. Отображение вида валюты/младших разрядов суммы
• Если сумма проверенных купюр больше 99999, три младших разряда отображаются вместо вида валюты
4. Количество проверенных банкнот (только прошедших проверку)
5. Направление выдачи банкнот (прямое и обратное)
6. Индикатор ошибки магнитной детекции
7. Индикатор ошибки инфракрасной детекции
8. Индикатор ошибки оптического образа купюры
9. Индикатор ошибки размеров купюры

Виды контроля

Блок детекции подлинности Mercury D-20A FLASH PRO LCD с АКБ, выполнен на высоком уровне, детектор в автоматическом режиме, самостоятельно, проведет контроль и проверку банкноты по следующим признакам:

1. Инфракрасный контроль. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
2. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты. Магнитные датчики оптимизированы для проверки магнитных меток Российских рублей
3. Спектральный анализ краски. Детекция цветового спектра (RGB). При изготовлении банкнот также применяют специальные краски. Датчик спектрального анализа краски, позволяет безошибочно определять параметры соотношения цветовой гаммы банкноты
4. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
5. Геометрический контроль. Контроль геометрических размеров банкнот по длине и ширине

Работа с детектором

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Включение

Подключите Mercury D-20A FLASH PRO LCD с АКБ к электрической сети (100-240 В ~ 50/60 Гц) через адаптер питания из комплекта поставки. Включите детектор клавишей переключателя "Вкл/Выкл", который находится на задней стенке прибора. Устройство проведет самотестирование, включит все сегменты дисплея, чтобы можно было увидеть, что все они работают и отобразит номер версии прошивки (формат номера версии: d-20-Х, где Х - номер версии). После этого детектор издает один звуковой сигнал - прибор готов к работе

Направление выдачи банкнот

При необходимости выберите режим выдачи банкноты. Для выбора направления выхода подлинных банкнот нажмите и удерживайте кнопку "ОТЧ" до звукового сигнала. Обозначение направления будет отображено в нижней части экрана

• Прямой режим - проверенная банкнота выводится вперед. Данный режим удобен при проверке пачки банкнот. При активации прямого режима, на дисплее загорится соответствующий индикатор - "▲"
• Обратный режим - проверенная банкнота возвращается обратно через слот подачи банкнот. Данный режим удобен для работы в ограниченном пространстве. При активации данного режима, на дисплее загорится соответствующий индикатор - "▼"

Нажатие кнопки "ОТЧ" не влияет на направление выхода сомнительных банкнот. Сомнительная/нераспознанная купюра всегда возвращается обратно - "к себе". Устройство сохраняет последнюю выбранную конфигурацию

Подача банкнот

Правила подачи банкнот:

• Ориентация банкнот - произвольная (при подаче банкнот нет необходимости учитывать их сторону и ориентацию)
• Банкнота должна быть ровной и без загибов
• Недопустима подача банкнот под углом

Детекция банкнот

Детекция банкнот в Mercury D-20A FLASH PRO LCD с АКБ работает следующим образом - положите одну банкноту на поверхность загрузочного лотка, продвигайте ее вперед к датчику наличия банкноты. Детектор определит наличие банкноты в загрузочном лотке и автоматически запустит цикл проверки

• Если в ходе проверки банкнота распознается как подлинная, детектор издаст один короткий звуковой сигнал, счетчик количества банкнот увеличится на одну банкноту, а общая сумма принятых банкнот на номинал принятой банкноты
• Если банкнота распознается как сомнительная, детектор издаст три коротких звуковых сигнала и на дисплее отобразится индикатор/пиктограмма ошибки детекции

Внимание! Ошибки могут возникать при проверке подлинных мятых, ветхих, грязных, стираных, рваных, заклеенных, потерявших цвет банкнот, а также если банкнота подверглась воздействию агрессивной среды, или на банкноте имеются посторонние надписи

Отображение номиналов проверяемых банкнот

Для отображения на дисплее номиналов проверенных банкнот, коротко нажмите клавишу "ОТЧ". Детектор отобразит номинал купюры и количество всех проверенных купюр. ВНИМАНИЕ! Учитываются только банкноты признанные подлинными

Нажатие кнопки "ОТЧ" в этом режиме циклически показывает количество проверенных банкнот по номиналам. Для продолжения проверок, необходимо нажимать кнопку "ОТЧ", пока на дисплее не появится надпись rUb. В противном случае на дисплее не будут отображаться номиналы проверяемых купюр, а будет отображение количества купюр номинала, на котором вы остановились

На дисплее, в области отображения вида валюты/младших разрядов суммы, номиналы купюр 1000 руб., 2000 руб., 5000 руб. - отображаются в формате 1t, 2t, 5t соответственно

Отображение суммы

Для отображения общей суммы проверенных банкнот, нажмите кнопку "СУМ". На дисплее отобразится сумма номиналов проверенных купюр и их количество

Обнуление накопленных данных

Для обнуления накопленных данных, нажмите кнопку "СБР". Детектор обнулит все накопленные результаты

Батарея

Состояние батареи отображается в левом верхнем углу экрана. Заполненный значок означает, что заряд батареи полон, а пустой значок означает, что заряд батареи практически закончился. Если значок моргает и переходит от пустого к заполненному, то это значит, что батарея заряжается. Когда заряд батареи заканчивается, устройство отключается автоматически. Если батарея в устройстве не установлена, значок батареи отсутствует

Обновление ПО

Эффективная работа Mercury D-20A FLASH PRO LCD с АКБ зависит от оперативного обновления программного обеспечения. Параллельно с выходом в обращение новых типов и модификаций банкнот, разрабатывается и новое программное обеспечение для детектора. Установить его можно обратившись в наш Сервисный центр (+7 (495) 472-57-31, sale@vcdomos.ru)

Техническое обслуживание

Регулярное техническое обслуживание авторизованным сервисным центром является обязательным условием продолжительной и качественной работы оборудования. Не соблюдение периодичности технического обслуживания является нарушением правил эксплуатации оборудования, что в свою очередь является основанием для отказа в гарантийных обязательствах компанией поставщика

Пользователи, которые нарушают правила технического обслуживания, периодически сталкиваются с такими проблемами как:

• Ошибки счета
• Пропуск поддельных банкнот
• Ложная отбраковка оригинальных банкнот
• Замятие и разрыв банкнот
• Преждевременный износ механизмов из-за скопления пыли и грязи

Для обеспечения безаварийной работы Mercury D-20A FLASH PRO LCD с АКБ, требуется проведение следующих видов технического обслуживания:

1. Ежедневное обслуживание
2. Плановое обслуживание

Ежедневное обслуживание. Ежедневное обслуживание пользователь проводит самостоятельно, так как для этого не требуется специального инструмента или дополнительных знаний и навыков. Для проведения ежедневного технического обслуживания необходимо иметь кисть или мягкую ткань без ворса. Очистите сухой кистью или куском ткани приемный лоток, протрите так же внешние части прибора. Выключайте детектор, если он не используется

Плановое обслуживание. Профилактическое (плановое) техническое обслуживание, требующее частичной разборки Mercury D-20A FLASH PRO LCD с АКБ сервис-инженером, рекомендуется проводить каждые 60-90 дней, при интенсивном использовании - каждые 30 дней. Плановое обслуживание проводится квалифицированными инженерами имеющими авторизацию от компании поставщика. При проведении планового технического обслуживания после чистки оборудования проводятся дополнительные работы по настройке механизма прибора и датчиков детекции, при необходимости проводится замена расходных материалов. Выполняется полный комплекс работ в соответствии с сервисной документацией "Mercury D-20A FLASH PRO LCD Service Manual"

Внимание! Запрещается предоставлять доступ к детектору для проведения планового технического обслуживания лицам, не имеющим авторизацию компании поставщика, так как это может привести к порче оборудования и как следствие лишению гарантийного обслуживания

Внимание! Работы, которые проводятся при плановом техническом обслуживании не входят в гарантийные обязательства, и оплачиваются по тарифу сервисного центра

Внимание! После проведения сервисным инженером работ по техническому обслуживанию, требуйте "АКТ выполненных работ" с печатью и подписью исполнителя, так как этот документ подтверждает, что в оборудовании проводились плановые работы

Внимание! Ежемесячное обслуживание Mercury D-20A FLASH PRO LCD с АКБ должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по плановому (ежемесячному) техническому обслуживанию самостоятельно!

Меры предосторожности

Для обеспечения долговечной и надежной работы Mercury D-20A FLASH PRO LCD с АКБ, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Детектор необходимо устанавливать на ровную горизонтальную поверхность
2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
5. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
6. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
7. Не допускайте попадания металлических предметов внутрь прибора
8. Используйте для подключения Mercury D-20A FLASH PRO LCD с АКБ к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
9. Запрещается прикасаться к деталям внутри прибора, если он не отключен от сети
10. При завершении работы выключайте детектор
11. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
12. Не модифицируйте Mercury D-20A FLASH PRO LCD с АКБ и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства
13. Храните аккумуляторную батарею в чистом и сухом проветриваемом помещении при температуре от -5 до 35°C вдали от источников тепла и при отсутствии коррозионного воздействия
14. Если батарея не использовалась долгое время, извлеките ее из устройства. Заряжайте батарею каждые 6 месяцев
15. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации Mercury D-20A FLASH PRO LCD с АКБ!

Комплектация

1. Автоматический детектор Mercury D-20A FLASH PRO LCD
2. Перезаряжаемая литиевая батарея
3. Адаптер питания
4. Руководство по эксплуатации
5. Гарантийный талон
6. Калибровочная бумага
7. Опционально:
• USB кабель
• Чистящие салфетки Cardclene Cash ACCC100 (простые индивидуально упакованные пропитанные салфетки для купюроприемников, пропитаны негорючим чистящим раствором Headclene, удовлетворяют всем международным требованиям - идеальное решение для очистки детекторов Mercury)

Применение

1. Предприятия розничной и оптовой торговли (магазины любых типов, рынки, интернет-магазины)
2. Торговля на выезде
3. Офисы продаж
4. Предприятия сферы услуг (салон красоты, автосервис, мастерская мелкого ремонта и т.п.)
5. Службы доставки
6. АЗС
7. Автосалоны
8. Транспорт
9. Рестораны
10. Кафе
11. Уличный фастфуд
12. Отели
13. Билетные кассы
