Атол 90Ф ФН 36 - Автономная касса

(0)
Атол 90Ф ФН 36 - Автономная касса
16 290 руб.
- + шт
Производитель:
Атол
Модель:
90Ф ФН 36
Тип устройвтва:
Автономная касса
Соответствует требованиям 54-ФЗ:
Да
Работа с ЕГАИС:
Да

Атол 90Ф ФН 36 - Автономная касса. Соответствует требованиям 54-ФЗ. Встроенный фискальный накопитель (36 мес). Встроенный аккумулятор. Интерфейсы - Wi-Fi, 2G, USB. Ширина чека 44 или 57 мм. Возможность доработки до варианта кассы под ЕГАИС

Атол 90Ф ФН 36

Атол 90Ф ФН 36 - Автономная касса. Соответствует требованиям 54-ФЗ. Встроенный фискальный накопитель (36 мес). Встроенный аккумулятор. Интерфейсы - Wi-Fi, 2G, USB. Ширина чека 44 или 57 мм. Возможность доработки до варианта кассы под ЕГАИС

Соответствует всем требованиям, установленным Федеральным законом № 54-ФЗ «О применении контрольно-кассовой техники при осуществлении наличных денежных расчетов и (или) расчетов с использованием электронных средств платежа»

Включен в Реестр контрольно-кассовой техники Приказом ФНС России от 23.09.2016 № ЕД-7-20/504@

Соответствует техническим условиям ТУ 4013-002-02317764-2016

Соответствует требованиям Технического регламента Таможенного союза TP TС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза TP TC 020/2011 "Электромагнитная совместимость технических средств" - Сертификат соответствия № TC RU C-RU.A301.B.03455, срок действия с 06.09.2016 по 05.09.2021 выдан органом по сертификации ООО «Альянс Юго-Запад»

Особенности

  1. Автономная онлайн касса Атол 90Ф ФН 36 - бюджетный вариант, позволяющий сэкономить не только на покупке, но и в процессе ее эксплуатации
  2. Содержит внутри корпуса фискальный накопитель (ФН-1.1/36), обеспечивает запись фискальных данных в фискальный накопитель, формирование фискальных документов, передачу фискальных документов в налоговые органы через оператора фискальных данных (ОФД) и печать фискальных документов на бумажных носителях
  3. Возможность доработки до варианта кассы под ЕГАИС (позволяет генерировать и печатать QR-коды менее чем за одну секунду Печать QR-кода на чеке требуется при реализации алкогольной продукции, а также предусмотрена в 54-ФЗ. Покупатель сможет проверить легальность и узнать всю официальную информацию о купленной алкогольной продукции)
  4. Печать форматов фискальных документов обязательных к использованию в соответствии с (Приказом от 21.03.2017 № ММВ-7-20/229@ "Об утверждении дополнительных реквизитов фискальных документов и форматов фискальных документов, обязательных к использованию")
  5. Возможность подключения к ТС КНО (Технического средства контроля налоговых органов) для осуществления проверки и контроля данных, заархивированных в ФН
  6. Продажа по свободной цене (кому не требуется передача номенклатуры до 1 февраля 2021 года)
  7. Продажа по коду (база товаров до 9 999 позиций)
  8. Возможность печати в чеке номера телефона по требованию покупателя (клиента). Ввод телефона покупателя позволяет передавать копию кассового чека покупателю (клиенту) в электронной форме (если такая услуга прописана в договоре пользователя с ОФД). После закрытия чека в нем будет напечатана строка «ТЕЛ. ПОКУПАТЕЛЯ 89261234567»
  9. Формирование широкого спектра отчётов - по секциям, по кассирам, по часам, по количеству и т.д.
  10. В Атол 90Ф ФН 36 используется узкая чековая лента – 57 мм или более бюджетная – 44 мм
  11. Скорость печати - до 50 мм в секунду
  12. Таймер перехода в режим пониженного потребления энергии – спящий режим или выключения кассы после запрограммированного количества минут бездействия (количество минут, в течение которых не нажималась ни одна клавиша)
  13. Возможность автономной работы (от Li-ion аккумуляторной батареи). Благодаря наличию специального индикатора, пользователь сможет легко отслеживать уровень заряда аккумулятора
  14. Простая заправка бумаги по технологии «брось и печатай» (Drop-in&Print, 3 секунды на заправку бумаги)
  15. Простая замена фискального накопителя (ФН) без вскрытия корпуса кассы
  16. Яркий информативный дисплей
  17. Пыле/влагозащищенная клавиатура мембранного типа
  18. Не требует много места на рабочем месте кассира
  19. Обладает современным эргономичным дизайном с небольшими габаритными размерами
  20. Соответствует стандартам EAC

Основные функции

Атол 90Ф ФН 36 выполняет следующие функции:

  1. Осуществляет проверку контрольного числа регистрационного номера контрольно-кассовой техники, обеспечивающего проверку корректности ввода пользователем регистрационного номера в контрольно-кассовую технику
  2. Передает фискальные данные в фискальный накопитель, установленный внутри корпуса устройства
  3. Обеспечивает формирование фискальных документов в электронной форме
  4. Исключает возможность формирования (печати) кассового чека, кассового чека коррекции, содержащих сведения более чем об одном признаке расчета
  5. Обеспечивает возможность передачи фискальных документов, сформированных с использованием любого фискального накопителя, включенного в реестр фискальных накопителей, любому оператору фискальных данных сразу после записи фискальных данных в фискальный накопитель, в том числе возможность такой передачи в зашифрованном виде, а также возможность повторной передачи не переданных фискальных документов (по которым не было получено подтверждения оператора)
  6. Обеспечивает печать фискальных документов, за исключением случая осуществления расчетов с использованием электронных средств платежа в сети «Интернет»
  7. Обеспечивает возможность печати на кассовом чеке двухмерного штрихового кода (QR-код размером не менее 20 x 20 мм), содержащего в кодированном виде реквизиты проверки кассового чека (дата и время осуществления расчета, порядковый номер фискального документа, признак расчета, сумма расчета, заводской номер фискального накопителя, фискальный признак документа) в отдельной выделенной области кассового чека (Опция)
  8. Принимает от технических средств оператора фискальных данных подтверждение оператора, в том числе в зашифрованном виде
  9. Информирует пользователя об отсутствии подтверждения оператора переданного фискального документа в налоговые органы в электронной форме через оператора фискальных данных, а также о неисправностях в работе контрольно-кассовой техники
  10. Обеспечивает для проверяющего лица налогового органа возможность печати фискального документа «отчет о текущем состоянии расчетов» в любое время (за исключением контрольно-кассовой техники, применяемой при осуществлении расчетов с использованием электронных средств платежа в сети «Интернет», в которой устройство для печати фискальных документов отсутствует)
  11. Обеспечивает возможность поиска любого фискального документа, записанного в фискальный накопитель, установленный внутри корпуса контрольно-кассовой техники, по его номеру и его печать на бумажном носителе (за исключением контрольно-кассовой техники, применяемой при осуществлении расчетов с использованием электронных средств платежа в сети «Интернет», в которой устройство для печати фискальных документов отсутствует) и (или) передачу в электронной форме
  12. Исполняет протоколы информационного обмена, в соответствии с правилами, установленными законодательством Российской Федерации
  13. Обеспечивает формирование отчета об открытии смены перед началом осуществления расчетов
  14. Обеспечивает формирование отчета о закрытии смены при окончании осуществления расчетов
  15. Контролирует продолжительность смены и не допускает формирование кассовых чеков позднее чем через 24 часа с момента формирования отчета об открытии смены

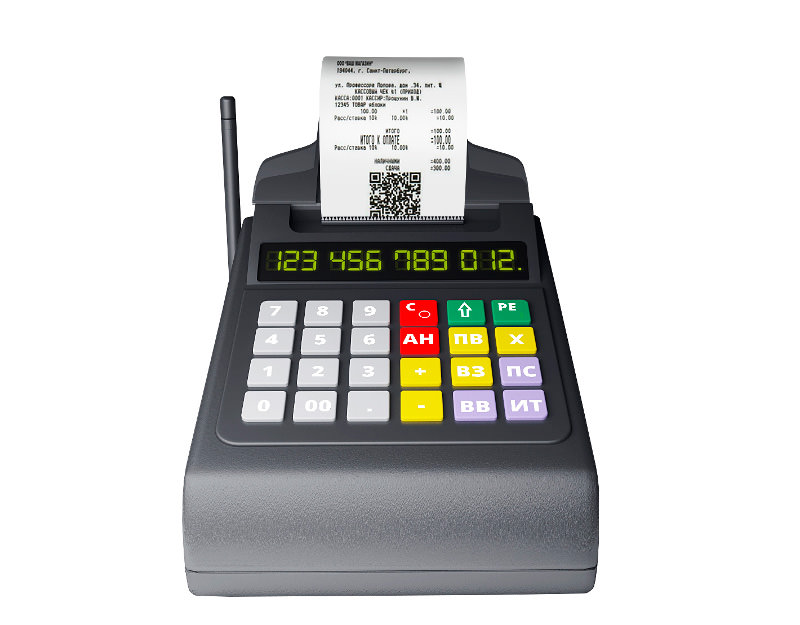

Панель управления

На панели управления Атол 90Ф ФН 36 расположены:

  1. Дисплей. Отображение вводимых и обрабатываемых данных, результатов вычислений и состояния кассы. Имеет 8 цифровых разрядов
  2. Клавиатура. Клавиатура мембранного типа имеет герметичную конструкцию, что позволяет эксплуатировать кассу в условиях повышенной влажности воздуха, повышенной запыленности, при попадании на поверхность агрессивных компонентов продуктов питания (допускается влажная протирка поверхности). Нажатие клавиш, кроме клавиши [], сопровождается коротким звуковым сигналом. Нарушение последовательности нажатия или одновременное нажатие на несколько клавиш не приводит к нарушению работоспособности устройства. (В каждом режиме работы устройства, клавиши выполняют различные функции)

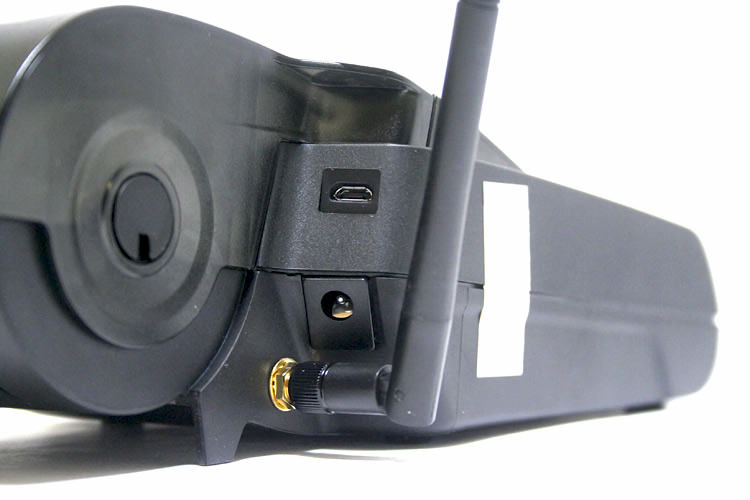

Разъемы для подключения внешних устройств

  1. Разъем для подключения кабеля блока питания
  2. Разъем USB микро
  3. Разъем для установки антенны GSM

Подключение любых устройств к Атол 90Ф ФН 36 допускается только после отключении питания устройства!


Питание

Работа от сети. Устройство работает от сети через внешний сетевой адаптер (9±5%) В, 2А, входное напряжение блока питания от сети ~(220±10%) В, частота (50+20%) Гц. Сетевой адаптер входит в комплект поставки

Работа от аккумулятора. Питание устройства осуществляется от аккумулятора с выходным напряжением 9В. Чтобы включить устройство, нужно нажать и удерживать 2 секунды клавишу [РЕ] клавиатуры, чтобы выключить устройство нужно нажать и удерживать в течение пяти секунд клавишу [С]. Между выключением питания и следующим за ним включением должно проходить не менее 5 секунд. При работе устройство автоматически определяет уровень заряда аккумулятора:

  1. При снижении уровня заряда аккумулятора до 30% от максимального, на дисплее будет мигать символ «L» в левом нижнем углу дисплея, что свидетельствует о необходимости заряда аккумулятора. Требуется зарядить аккумулятор!
  2. В случае если заряда аккумулятора недостаточно для работы (крайняя степень разрядки аккумулятора), то на дисплее будет отображен код ошибки E   130-029 (Недостаточно питания), печать чеков и отчетов будет невозможна. Необходимо подключить блок питания и зарядить аккумулятор!
  3. Если аккумулятор разрядился в процессе работы, то устройство выключится, при последующем подключении к сети питания касса включится, и будет находиться в режиме ввода даты

Режимы работы

Атол 90Ф ФН 36 может работать в следующих режимах:

  1. Режим «Выбор». Касса находится в режиме «Выбор» при включении. Возможен автоматический переход в режим оформления кассовых чеков при включении устройства (если запрограммирована соответствующая настройка. Вход во все остальные режимы возможен только из режима «Выбор». То есть, чтобы перейти, например, из режима оформления кассовых чеков в режим отчетов с гашением, следует из режима оформления кассовых чеков выйти в режим «Выбор», а из режима «Выбор» войти в режим отчетов с гашением. В устройстве можно из режима «Выбор» распечатать «Пробный чек» по нажатию клавиши [ПС]
  2. Режим «Оформление кассовых чеков». Чтобы начать работу в режиме оформления кассовых чеков, необходимо в режиме «Выбор» нажать клавишу [1] и ввести пароль одного из операторов, имеющих доступ к работе в данном режиме в соответствии с настройками. Также возможен автоматический вход в режим оформления кассовых чеков (при соответствующих настройках). Режим оформления кассовых чеков – «рабочий» режим изделия. В этом режиме производится:
    • оформление прихода/расхода по запрограммированным кодам товаров (с указанием количества и/или цены, если необходимо)
    • закрытие чека (с возможностью подсчета суммы сдачи)
    • оформление возврата прихода/возврата расхода по запрограммированным кодам товаров (с указанием количества и/или цены, если необходимо)
    • оформление чеков коррекции
    • выплата и внесение денег
  3. Режим «Кассовых отчетов». Чтобы работать в режиме снятия кассовых отчетов нужно, находясь в режиме «Выбор», нажать клавишу [2] и ввести пароль одного из операторов, имеющих доступ к работе в данном режиме в соответствии с настройками. Этот режим позволяет снимать:
    • отчет о состоянии счетчиков ККТ
    • отчет по секциям
    • отчет по кассирам
    • почасовой отчет
    • отчет количеств
  4. Режим «Отчеты о закрытии смены». Чтобы работать в режиме отчетов о закрытии смены, находясь в режиме «Выбор», нажать кнопку [3] и ввести пароль одного из операторов, имеющих доступ к работе в данном режиме в соответствии с настройками. В режиме отчетов о закрытии смены можно выполнить следующее:
    • снять отчет о закрытии смены
    • установить дату во внутренних часах кассы
    • произвести общее гашение
  5. Режим «Программирования». Для входа в режим программирования Атол 90Ф ФН 36 необходимо, находясь в режиме «Выбор», нажать кнопку [4] и ввести пароль одного из операторов, имеющих доступ к работе в данном режиме в соответствии с настройками. В этом режиме можно:
    • просматривать и изменять настройки кассы
    • просматривать и изменять запрограммированные цены и наименования товаров
  6. «Сервисный режим» (тестовый). Режим предназначен для аппаратного тестирования устройства и его составляющих (ФН, системной платы, устройства печати кассовых чеков). Переход в режим производится из режима «Выбор» нажатием клавиши [00]
  7. «Технологический режим». Режим предназначен для программирования паролей доступа к технологическому режиму, для проведения операций технологического обнуления, программирования промежутка времени для проведения профилактики и т.п. Переход в режим производится из режима «Выбор»
  8. Режим «Ввод заводского номера ККТ». Данный режим предназначен для ввода заводского номера устройства (Заводской номер вводится при производстве ККТ. В случае если после ремонта устройства и последующей инициализации памяти заводской номер был стерт, его необходимо ввести)
  9. Режим «Доступ к фискальному накопителю (ФН)». Режим предназначен для регистрации кассы, снятии отчетов ФН, закрытия архива ФН. Переход в режим осуществляется из режима «Выбор», нажатием клавиши [8] и ввода пароля системного администратора

Подключение к ТС КНО

В Атол 90Ф ФН 36 есть возможность подключения Технического средства контроля налоговых органов для осуществления проверки и контроля данных, заархивированных в ФН. Контроль посредством ТС КНО может осуществлять только налоговый инспектор!. Контроль рекомендуется осуществлять при закрытой смене. Чтобы считать информацию из фискального накопителя, установленного в автономную кассу, нужно к выключенному устройству подключить техническое средство контроля налоговых органов по интерфейсу USB. Затем включить ККТ и произвести выгрузку данных из ФН посредством ТС КНО и специализированного ПО. Подключение оборудования и выгрузка информации с ФН производится согласно схеме: ККТ с ФН → USB → ТС КНО → данные заархивированные в ФН


Особенности работы с GSM модемом

В Атол 90Ф установлен GSM модуль, и данные в ОФД можно передавать по интерфейсу 2G/3G. Перед началом работы необходимо установить сим карту (приобретается отдельно). После этого выполнить следующие настройки:

  1. В Таблице «Настройка ОФД» в Поле 4 установить значение 4 – Канал обмена с ОФД через GSM модем («Редактор таблиц» /«Вкладка «Настройки ОФД»)
  2. В Таблице «Настройки GSM/Wi-Fi» (Ряды 1-3 Поле 1) запрограммировать параметры сотового оператора сети GSM
  3. В Таблице «Настройки» в Поле 43 можно настроить правила отправки (по кнопке, перед закрытием смены и/или после закрытия чеков). После закрытия чеков можно настроить вывод запроса отправки данных ОФД (С-00), после отображения которого, нужно будет подтвердить отправку данных в ОФД нажатием на клавишу [00]. Можно настроить работу так, что отправка будет запускаться автоматически: после печати фискального документа и/или перед печатью отчета о состоянии счетчиков с гашением и/или по нажатию клавиши [АН]

После операций закрытия смены, после регистрации/перерегистрации кассы запускается автоматическая отправка данных в ОФД

При запуске отправки данных на дисплее устройства будет отображаться счетчик оставшихся не отправленных документов. В процессе отправки можно наблюдать уменьшение количества не отправленных документов. Для отказа от отправки или прерывания отправки можно нажать клавишу [С]. По окончании отправки, при прерывании отправки или в случае отсутствия не отправленных фискальных данных (ФД) – на дисплей выводится надпись - OFF

В случае если на дисплее устройства отображается момент отправки, но отправка не производится (счетчик не отправленных ФД не уменьшается), то нужно проверить:

  1. Установлена ли сим-карта и работоспособна ли она
  2. Настроен ли сервер ОФД в Таблице настроек
  3. Также можно отказаться от отправки (нажать [С] для отмены), перезагрузить устройство и повторить попытку отправки (при оформлении нового чека или по кнопке [АН] в случае если Бит1 в Т2Р1П43=1). В случае если ошибка повторяется, то возможно, она вызвана неполадками в сети мобильного оператора


Особенности работы с ФН

Устройство оснащено фискальным накопителем (ФН). (Не допускается использование устройства при выполнении торговых операций или услуг, не состоящей на учете в налоговом органе). Для работы с кассой нужно провести ее регистрацию. Для обмена с ОФД должны быть введены все реквизиты («Режим программирования» / «Таблица 12. Настройки ОФД»)

При заполнении архива ФН, в случае исчерпания ресурса ФН, устройство блокирует режим оформления кассовых чеков. При этом необходимо:

  1. Закрыть смену
  2. Закрыть архив ФН (Преждевременное закрытие архива ФН приведет к необходимости замены ФН, так как в устройстве будет заблокирован доступ к режиму оформления кассовых чеков)
  3. Заменить ФН на новый экземпляр
  4. Произвести перерегистрацию кассы с новым установленным экземпляром фискального накопителя

Зарегистрированная касса будет блокироваться при:

  • Отсутствии ФН (с сохранением возможности аннулирования или завершения документа, закрытия смены)
  • Установке ФН, зарегистрированной в составе другой ККТ
  • Переполнении или неисправности ФН (с сохранением возможности аннулирования или завершения документа, закрытия смены, закрытия архива, выполнения теста целостности архива, формирования запросов)

Комплектация

  1. Атол 90Ф ФН 36
  2. Фискальный накопитель ФН-1.1/36
  3. Блок питания (9В, 2А)
  4. Аккумуляторная батарея (Li-ion 2200mAh)
  5. Инструкция по быстрому запуску (AL.P190.00.000 БЗ)
  6. Паспорт фискального регистратора (AL.P190.00.000ПС)
  7. Паспорт фискального накопителя
  8. Ограничитель для узкой ленты (переходник с термоленты 58 мм на 44 мм)
  9. Рулон термочувствительной бумаги (ширина - 57 мм, диаметр - 47 мм)
  10. Опционально:

Неполадки и их устранение

  1. При первом подключении Атол 90Ф ФН 36 по USB в Диспетчере устройств на ПК определяется только один порт:
    • На ПК установлена устаревшая версия Драйвера – необходимо удалить ДТО и установить ДТО крайней версии
  2. Касса не реагирует на нажатия кнопки:
    • Идет отработка какой-то команды – дождитесь окончания выполнения текущей операции
    • Произошло замятие бумаги – освободите бумагу
    • Касса вышла из строя – обратитесь в сервисный центр
    • ККТ настроена на работу с кассовым ПО (в Таблице 2 Ряд 1 Поле 37 установлено значение 2), при этом клавиатура заблокирована. Подключить ККТ к ПК, запустить Драйвер торгового оборудования и перепрограммировать Таблицу 2 Ряд 1 Поле 37
  3. При нажатии клавиш ничего не выводится на дисплей:
    • Касса выключена – включите питание
    • Идет отработка команды – дождитесь окончания выполнения текущей операции
    • Изделие ожидает подтверждение операции, при этом на дисплее отобразится: С - 00 - подтвердите выполнение операции (клавиша [00]) или отмените действие (клавиша [С])
    • Устройство ожидает ввода номера секции (на дисплее ККТ в левом разряде символ «с») – введите номер секции или отмените действие (клавиша [С])
    • На дисплее Атол 90Ф ФН 36 выведен код ошибки: E   YYY-XXX - отмените действие, нажмите клавиши [С] (подробнее о кодах ошибок смотрите раздел «Коды ошибок»)
    • Аккумулятор разряжен полностью (на дисплее код ошибки: E  130-029 - «Недостаточно питания») - подключить блок питания и зарядить аккумулятор
    • Устройство вышло из строя – обратись в сервисный центр
  4. Касса заблокирована при расхождении даты и времени с таймером ФН:
    • Устройство не входит в режим оформления кассовых чеков (смена превысила 24 часа, на дисплее: 24 ЧАСА) – закрыть смену (снять отчет о закрытии смены)
    • В устройстве заблокировано оформление фискальных документов по причине расхождения даты и времени кассы с таймером ФН - при необходимости закройте смену и введите корректные дату и время в устройство
  5. Устройство возвращает ошибку: E  164-001 (нет связи с УТМ Атол)
    • Прошло недостаточное время после старта УТМ АТОЛ – дождитесь полного старта всех служб УТМ АТОЛ (может занимать более 5 минут)
    • Произошла краткая ошибка в обмене с УТМ АТОЛ – необходимо перезапустить процедуру синхронизации кассы с УТМ АТОЛ. Для этого нужно перейти в режим «Выбор» по кнопке [РЕ] (устройство должно осуществить попытку автоматической синхронизации), либо из режима «Выбор» нажать кнопку [ВЗ] (запустить ручную попытку синхронизации)
    • Не подключен USB-кабель от Атол 90Ф ФН 36 к УТМ АТОЛ или нарушен контакт кабеля USB, USB-кабель должен быть подключен надежно и должен быть исправный (если необходимо - замените USB-кабель)
    • Ошибка в базе данных в УТМ АТОЛ – удалите базу данных в УТМ
    • Ошибка в работе УТМ – обратитесь в сервисный центр
  6. Устройство не входит в режим и издает звуковой сигнал:
    • Неверный номер режима или пароль – уточните режим и пароль
    • Не введен код защиты – ввести код защиты, запрограммировав Таблицу 10 (код защиты указан в Паспорте для ККТ)
    • Режим заблокирован при попытке входа в режим ФН до регистрации. Произведите регистрацию устройства
  7. Устройство не входит в режим и на дисплее отображается: E000 - 136:
    • Касса не входит в режим оформления кассовых чеков (смена превысила 24 часа) – закрыть смену
  8. Атол 90Ф ФН 36 не входит в режим:
    • Устройство заблокировано в режиме ввода даты – введите правильную дату
    • Не завершены операции регистрации ККТ, закрытия смены и др. или данные не переданы ОФД (истек срок ожидания) – завершите операцию и/или настройте связь для корректного обмена с ОФД
    • В устройстве отсутствует ФН (касса заблокирована) – проверить подключение ФН в БУ ККТ, проверить исправность кабеля ФН, проверить исправность ФН. При обнаружении неполадки обратиться с сервисную службу
    • Устройство заблокировано, при попытке входа в режим воспроизводит характерный звуковой сигнал, по причине несоответствия заводского номера ККТ установленному в нем ФН – установите ФН в соответствующий экземпляр ККТ с правильным заводским номером
  9. Устройство не отвечает на команды:
  10. Устройство не входит в режим оформления кассовых чеков:
    • Закрыт архив ФН – установите новый экземпляр ФН и проведите регистрацию ККТ
  11. Устройство издает периодические звуковые сигналы и выдает ошибку: E000 - 103 «Нет бумаги»:
    • Бумага закончилась, вставьте бумагу
    • Поднят рычаг принтера – опустите рычаг принтера
    • Произошло замятие чековой ленты (ЧЛ) – подмотайте рулон бумаги
    • Проверить датчик бумаги – при обнаружении неполадки обратиться с сервисную организацию
  12. При снятии отчета с гашением произошел сбой, касса выдает ошибку: «Снятие отчета прервалось»:
    • Необходимо повторно закрыть смену
  13. Отсутствует печать одной или нескольких точек:
    • Неисправна печатающая головка – выключите устройство и обратитесь в сервисный центр
  14. Отсутствует печать:
    • Неисправна печатающая головка – выключите устройство и обратитесь в сервисный центр
    • Недостаточный прижим печатающей головки – обратитесь в сервисный центр
    • Недостаточная яркость печати – увеличьте параметр "Яркость печати"
  15. При включении питания Атол 90Ф ФН 36 подает периодические звуковые сигналы:
    • Открыта крышка устройства – закройте крышку
  16. При включении питания устройство подает периодические звуковые сигналы и, возможно, печатает на чековой ленте «НЕНОРМ» (возможно в любом из пунктов):
    • Устройство вышло из строя – рекомендуется обратиться в сервисный центр
  17. При включении питания касса печатает:
    • "ЗН НЕ ВВЕДЕН" - Ввести заводской номер с помощью "Утилиты пользователя" согласно описанию документа «Регистрация ККТ. Методика проведения»
    • "НЕВЕРНЫЙ КОД ЗАЩИТЫ" - Ввести правильный код защиты (указывается в Паспорте данной ККТ)
    • "ФН НЕ ИЗ ЭТОЙ ККТ" - Установить фискальный накопитель (ФН), с которым была выполнена регистрация данного устройства
    • "НЕОБХОДИМО ОТПРАВИТЬ ФД ОФД" - Установить связь с ОФД – отправить данные о фискальном документе
    • "НОМЕР ФД ВОССТАНОВЛЕН ИЗ ФН" - Сбой в работе устройства (номер фискального документа не сохранен) – фискальный документ (ФД) восстановлен автоматически из ФН
    • "ПРЕВЫШЕНО ВРЕМЯ ОЖИДАНИЯ ОТВЕТА ОФД" - Установить связь с ОФД, получить подтверждение
    • "ОШИБКА ФН, ИСЧЕРПАН РЕСУРС ФН, ТРЕБУЕТСЯ ЗАМЕНА ФН" - Заменить фискальный накопитель (ФН)
  18. При печати устройство выдает ошибку «Перегрев головки принтера» или на бумаге остается темный след от головки:
    • Температура головки принтера превысила 64°С. Рекомендуется понизить яркость печати. Продолжение работы возможно после понижения температуры головки принтера. А также во избежание перегревов печатающей головки при печати объемных документов рекомендуется печатаемую информацию располагать ближе к центру в связи с тем, что температурный датчик расположен по центру печатающего устройства
  19. При входе в режим оформления кассовых чеков или режим отчета с гашением - ККТ отвечает «Проверьте дату и время»:
    • Необходимо установить Дату и Время
  20. В ФН переданы неверная дата или время:
    • Необходимо установить Дату и Время
  21. Некорректное значение параметров команды ФН:
    • Необходимо повторно ввести реквизиты регистрации ККТ и провести регистрацию устройства
  22. Превышение размеров TLV данных ФН:
    • Ввести верные реквизиты и параметры регистрации устройства и выполнить регистрацию ККТ
  23. Нет транспортного соединения с ФН:
    • Устранить неполадку соединения ККТ с ФН, повторно ввести данные и провести регистрацию устройства
  24. В фискальном накопителе (ФН) есть не отправленные фискальные данные (ФД):
    • Требуется завершить отправку ФД
  25. Данные не отправляются ОФД при работе через GSM модем/ Wi-Fi/EthernetOverUsb:
    • Выполнить диагностику соединения с ОФД. В зависимости от неполадки в соединении (соответствующая информация будет напечатана в документе), нужно выполнить необходимые действия

Коды ошибок

Сообщения об ошибках сопровождаются коротким звуковым сигналом и на дисплей Атол 90Ф ФН 36 выводится сообщение вида: E   YYY - XXX, где YYY - тип группы ошибок, ХХХ - код ошибки

  1. E000-008 - Неверная цена/сумма чека
  2. E000-010 - Неверное количество
  3. E000-017 - Неверный код товара
  4. E000-103 - Нет бумаги
  5. E000-127 - Переполнение при умножении
  6. E000-129 - Переполнение итога чека
  7. E000-134 - Вносимая клиентом сумма меньше суммы чека
  8. E000-136 - Смена превысила 24 часа
  9. E000-151 - Подсчет суммы сдачи невозможен
  10. E000-152 - В ККТ недостаточно денег для выплаты
  11. E000-153 - Смена закрыта, операция невозможна
  12. E000-154 - Чек закрыт – операция невозможна
  13. E000-156 - Смена открыта – операция невозможна
  14. E000-170 - В ФН нет данных
  15. E000-191 - Ошибка ПО
  16. E000-210 - Ошибка связи ФН или ФН отсутствует
  17. E000-211 - Некорректный формат команды или параметров ФН
  18. E000-212 - Некорректное состояние ФН
  19. E000-215 - Исчерпан временной ресурс ФН
  20. E000-216 - ФН переполнен
  21. E000-217 - Неверные дата и время, переданные в ФН
  22. E000-218 - Нет запрошенных данных в ФН
  23. E000-219 - Переполнение итога документа ФН
  24. E000-221 - Номер смены в ФН и ККТ не совпадает
  25. E000-222 - ФН не фискализирован
  26. E000-223 - ФН уже фискализирован
  27. E000-255 - Неверное состояние ККТ
  28. E130-005 - В часах неверное время
  29. E130-007 - Нет ФН
  30. E130-017 - Низкое напряжение АКК
  31. E130-024 - Таблицы не инициализированы
  32. E130-025 - Регистры не инициализированы
  33. E130-026 - Нет связи с принтером (ТПМ отсутствует)
  34. E130-027 - Механическая ошибка принтера
  35. E130-029 - Недостаточно питания
  36. E134-000 - Неверное значение параметра
  37. E134-017 - Несуществующая строка в таблице
  38. E134-018 - Несуществующее поле
  39. E134-019 - Неверный номер смены
  40. E134-020 - Неверная дата
  41. E134-021 - Недопустимая длина
  42. E134-022 - Переполнение буфера при работе с TLV структурами
  43. E134-023 - Неверное время
  44. E134-026 - Дата и время в Атол 90Ф ФН 36 меньше чем в ФН
  45. E134-032 - Неверное значение числа BCD
  46. E134-033 - Реквизит не инициализирован
  47. E135-006 - Неверное состояние кассы. Требуется отправка документов ОФД
  48. E143-003 - ККТ не зарегистрирована
  49. E143-233 - Регистрация невозможна (неверное состояние ККТ)
  50. E144-001 - Лимит регистраций исчерпан
  51. E144-002 - Неправильный пароль перерегистрации
  52. E144-003 - Лимит фискализаций исчерпан
  53. E144-006 - Недопустимый ИНН
  54. E144-007 - Фискализация данного ФН в составе данной ККТ невозможна
  55. E144-008 - Недопустимый регистрационный номер ККТ
  56. E144-009 - Недопустимая дата
  57. E144-010 - Неверный номер смены
  58. E144-012 - Лимит смен исчерпан
  59. E144-255 - ККТ не зарегистрирована (при попытке фискализации ФН)
  60. E145-020 - Неверная длина
  61. E146-018 - Закончен срок эксплуатации ФН
  62. E146-020 - Ресурс для хранения документов для ОФД исчерпан
  63. E146-034 - Ошибка ФН. Сообщение от ОФД не может быть принято
  64. E146-035 - Ошибка ФН Сообщение от ОФД не может быть принято (неверная контрольная сумма)
  65. E146-048 - Нет ФН в ККТ
  66. E147-129 - Ошибка интерфейса I2C при обмене с ФН
  67. E163-000 - Неверные данные товара
  68. E163-020 - Исчерпан ресурс ФН
  69. E163-026 - Отчет с гашением прерван. Вход в режим невозможен
  70. E163-030 - Вход в режим заблокирован
  71. E163-102 - Не задан реквизит и номер реквизита
  72. E163-106 - Неверный тип чека
  73. E163-122 - Ошибка диагностики ОФД
  74. E163-125 - Неверная секция и/или неверный налог
  75. E163-159 - Исчерпан лимит перерегистраций
  76. E163-163 - Недопустимый заводской номер ККТ
  77. E163-167 - Недопустимый ИНН/РНН
  78. E163-169 - Заводской номер не введен
  79. E163-177 - Неверный код защиты
  80. E163-179 - Невозможно закрыть чек данным типом оплаты (присутствуют операции без контроля наличности)
  81. E163-190 - Нужна профилактика, обратитесь в сервисную службу
  82. E163-224 - Начисление налога на последнюю операцию невозможно
  83. E164-001 - Нет связи с УТМ АТОЛ
  84. E164-002 - Буфер чека в УТМ АТОЛ сброшен
  85. E164-003 - Повтор ШК PDF-417
  86. E164-004 - Оформление отменено в УТМ
  87. E164-005 - Закрытие чека отменено в УТМ
  88. E164-006 - Аннулирование чека отменено в УТМ
  89. E164-009 - Истек таймаут ожидания
  90. E164-010 - Аварийный возврат отменен в УТМ
  91. E165-257 - Недопустимо более одной регистрации в чеке коррекции
  92. E165-258 - Недопустимо передавать более 10 регистраций с кодом товарной номенклатуры в автономном режиме
  93. E165-259 - Некорректная СНО
  94. E165-260 - Недопустимый номер ставки налога
  95. E165-261 - Недопустимый тип оплаты товара
  96. E165-262 - Недопустимый тип кода товара
  97. E165-263 - Некорректная стоимость позиции
  98. E165-513 - Реквизит уже был записан в чеке, повтор запрещен
  99. E165-514 - Программирование реквизитов запрещено в данном режиме работы ФН (ФН отсутствует или закрыт архив)
  100. E165-515 - Данный реквизит недопустимо перепрограммировать для перерегистрации
  101. E165-516 - Недопустимое изменение состояния реквизита
  102. E165-517 - Недопустимое сочетание реквизитов
  103. E165-518 - Не задан необходимый реквизит для совершения операции
  104. E165-519 - Невозможно записать данные в буфер позиции (не была подана команда EAh)
  105. E165-520 - Невозможно записать реквизит чека, начато формирование позиции (не была подана команда EAh)
  106. E165-521 - Невозможно запрограммировать реквизит, он уже напечатан
  107. E165-769 - Печать фискального отчета прервана, необходим повтор команды печати отчета

Применение

  1. Интернет-магазины
  2. Торговля (магазины любых типов)
  3. Мобильная торговля (выездная торговля)
  4. Услуги (салон красоты, автосервис, мастерская мелкого ремонта и т.д.)
  5. Службы доставки
  6. Курьерские службы
  7. Такси
  8. Рестораны
  9. Кафе

Помощь и поддержка

По Вашему желанию, специалисты ООО "ВЦ-Домос", окажут весь спектр услуг по подключению, настройке и введению в эксплуатацию, любой контрольно-кассовой техники (ККТ) и дополнительного оборудования (сканера штрих-кода, пин-пада, принтера этикеток, весов, денежного ящика и т.п.):

  1. Регистрация в ФНС
  2. Подключение к ОФД
  3. Изготовление ЭЦП/КЭП (Электронно-цифровая подпись/квалифицированная электронная подпись)
  4. Подключение к ЕГАИС, ФГИС "Меркурий"
  5. Замена фискального накопителя (ФН)
  6. Настройка компьютера (настройка доступа к личному кабинету ФНС и ОФД на Вашем компьютере, установка драйверов)
  7. Подключение и настройка дополнительного оборудования (сканера штрих-кода, пин-пада, принтера этикеток, весов, денежного ящика и другого оборудования)
  8. Обновление ПО (прошивка) кассовых аппаратов под новые форматы фискальных данных 1.05, 1.1
  9. Регистрация/перерегистрация ККТ
  10. Внесение номенклатуры (ввод базы товаров в Ваш кассовый аппарат)
  11. Снятие с учета ККТ
  12. Техническое сопровождение
  13. Обучение Вашего персонала по работе с ККТ
  14. Поставка любой контрольно-кассовой техники, расходных материалов и ПО
  15. Автоматизация Вашего бизнеса (Консультации, помощь в выборе оптимального программного обеспечения и оборудования, автоматизация предприятий оптовой и розничной торговли, ресторанов и развлекательного бизнеса, сферы оказания различных услуг)
  16. Ремонт, сервисное обслуживание и многое другое

Всегда будем рады оказать Вам помощь и поддержку!

Отдел продаж и служба поддержки клиентов: +7 (495) 472-57-31, Авторизованный сервис-центр (сервисное обслуживание и ремонт банковской и кассовой техники)


Производитель
Атол
Модель
90Ф ФН 36
Тип устройвтва
Автономная касса
Соответствует требованиям 54-ФЗ
Да
Работа с ЕГАИС
Да
1С:Совместимо
Да
Встроенный фискальный накопитель
Да
Защита фискальных данных сертифицирована ФСБ России
Да
Версия ПО управляющего микроконтроллера ФН
FN v.01
Поддержка форматов фискальных данных (ФФД)
1.0, 1.05
Способ печати
Термопечать
Тип бумаги
Термохимическая
Печатающий механизм
SS205-V4-LV
Качество печати, dpi
203
Скорость печати, мм/сек
50
Количество символов в строке (при бумаге 58 мм)
32-42
Количество символов в строке (при бумаге 44 мм)
24-34
Чековая лента (ширина, мм)
58+0/-1, 44+0/-1
Чековая лента (толщина, мм)
0,06-0,08
Чековая лента (внешний диаметр рулона, мм)
до 63
Чековая лента (внутренний диаметр втулки, мм)
не менее 12
Чековая лента (плотность, г/м²)
52,3-64
Автоотрез
Нет
Наличие гребенки для ручного отделения чековой ленты
Да
Печать графических элементов
Опция
Работа с одномерными (1D) штрих-кодами
Да
Работа с двумерными (2D) штрих-кодами
Опция
Учет денежных сумм
Да
Подсчет частных итогов
Да
Подсчет суммы сдачи
Да
Подсчет общих итогов
Да
Снятие показаний денежных и операционных регистров с автоматическим выводом данных на печать
Да
Гашение денежных регистров с автоматическим выводом на печать их значений
Да
Гашение операционных регистров с автоматическим выводом на печать их значений
Да
Приход/тип оплаты «наличными»
Да
Приход/тип оплаты «электронными»
Да
Приход/смешанный тип оплаты
Да
Расход/тип оплаты «наличными»
Да
Расход/тип оплаты «электронными»
Да
Расход/смешанный тип оплаты
Да
Выплата, не связанная с приходом/расходом
Да
Внесение денежных сумм
Да
Расчет процентной скидки/надбавки
Да
Выделение (начисление) налогов по установленным налоговым ставкам
Да
Возврат прихода (с учетом скидок/надбавок)
Да
Возврат расхода (с учетом скидок/надбавок)
Да
Аннулирование всего чека или любой его позиции до окончания его полного формирования
Да
Учет цены тары и упаковки
Да
Умножение цены на количество
Да
Снятие отчетов регистрации
Да
Снятие отчета открытия смены
Да
Снятие отчета закрытия смены
Да
Снятие отчета о текущем состоянии расчетов
Да
Снятие отчета закрытия архива ФН
Да
Печать итогов регистрации/перерегистрации
Да
Количество регистров
28
Разрядность денежных регистров (стоимость товара/услуги/работы)
10
Разрядность денежных регистров (возврат прихода/расхода)
10
Разрядность денежных регистров (итог сменных приходов)
12
Разрядность денежных регистров (итог сменных расходов)
12
Разрядность денежных регистров (общий итог)
14
Разрядность операционных регистров (кол-во выданных чеков)
4
Разрядность операционных регистров (кол-во выданных показаний)
4
Разрядность операционных регистров (кол-во проведенных гашений)
4
Разрядность реквизитов, регистрируемых в памяти ККТ (заводской номер ККТ)
14
Разрядность реквизитов, регистрируемых в памяти ККТ (регистационный номер ККТ)
16
Разрядность реквизитов, регистрируемых в памяти ККТ (идентификационный номер налогоплательщика)
12
Разрядность реквизитов, регистрируемых в памяти ККТ (дата регистрации, перерегистаций и получения отчетов)
6
Разрядность реквизитов, регистрируемых в памяти ККТ (заводской номер ФН)
16
Разрядность реквизитов, регистрируемых в памяти ККТ (дата активации ФН)
6
Разрядность реквизитов, регистрируемых в памяти ККТ (итог сменных приходов)
12
Разрядность реквизитов, регистрируемых в памяти ККТ (итог сменных расходов)
12
Время сохранения информации в регистрах после выключения питания (часов)
не менее 1440
Максимально возможная сумма к пробитию
42 949 672 руб., 95 коп.
Максимально допустимая разрядность вводимых чисел
10 десятичных разрядов
Количество разрядов после точки при регистрации денежных сумм с десятичной точкой
2 десятичных разряда
Кассовый чек прихода
Да
Кассовый чек возврата прихода
Да
Кассовый чек расхода
Да
Кассовый чек возврата расхода
Да
Внесение/выплата денег
Да
Чек коррекции (приход)
Да
Чек коррекции (расход)
Да
Размер базы товаров (ПЛУ)
до 9 999
Продажа по свободной цене
Да
Продажа по коду
Да
Количество кассиров
8
Количество паролей доступа к устройству
11
Пароль на связь, цифр
4
Пароль режима ввода заводского номера, цифр
8
Пароли кассиров, цифр
8
Пароли администратора и системного администратора, цифр
8
Количество отделов (секций)
16
Печать названия отдела (секции)
Да
Количество налоговых ставок
6
Печать налогов в чеках и отчетах
Да
Печать в чеке номера телефона покупателя (для получения электронной копии кассового чека)
Да
Количество шрифтов (точек по вертикали и горизонтали)
2 (12х16, 12х10)
Настраиваемая яркость печати
1-15
Настраиваемый межстрочный интервал (точек по вертикали)
1-15
Печать разделителей в отчетах
Да
Генерация и печать QR-кода
Опция
Уровень коррекции ошибок QR-кода
Опция
Печать отчета о закрытии архива ФН
Да
Печать клише перед каждым документом
Да
Печать рекламного текста
Да
Печать обязательных форматов фискальных документов
Да
Печать отчета об открытии смены
Да
Печать отчета о текущем состоянии расчетов
Да
Печать суточного отчета о состоянии счетчиков без гашения
Да
Печать суточного отчета о состоянии счетчиков с гашением
Да
Печать отчета по секциям
Да
Печать отчета по кассирам
Да
Печать почасового отчета
Да
Печать отчета количеств
Да
Печать отчета о состоянии счетчиков с гашением (закрытие смены)
Да
Печать фискальных документов по номеру
Да
Печать информации о ККТ
Да
Демонстрационная печать
Да
Количество одновременно печатаемых документов
1
Оплата чека несколькими типами платёжных средств
Да
Пыле/Влагозащищенная клавиатура
Да (мембранного типа)
Дисплей, диагональ (дюймы)
LED индикатор
Разрядность жидкокристаллического индикатора, знаков
8 цифровых разрядов
Вывод данных и результатов обработки информации на индикатор
Да
Интерфейсы для подключения внешних устройств
2G, Wi-Fi
Беспроводной интерфес подключения
2G, Wi-Fi
Интерфейс для передачи данных в ОФД
2G, Wi-Fi
Возможность подключения ТС КНО
Да
Коммуникационный модуль с Wi-Fi
Да
Коммуникационный модуль с модемом GPRS/GSM 2G/3G
Да
Поддерживаемые операторы сотовой связи
Билайн, МТС, Мегафон и др.
Коммуникационный модуль Bluetooth
Опция
Подключение к ПК
2G, Wi-Fi
Драйвера
АТОЛ: Драйвер ККТ
Программное обеспечение
Утилита «Справочник товаров»
Совместимость с ПО
Совместим со всеми наиболее распространенными кассовыми ПО
Совместимость с операционными системами
Windows, Linux, Android, iOS
Контроль наличия бумаги (Датчики "мало бумаги", "бумага отсутствует")
Да
Контроль открытой термоголовки (Датчик "открыта крышка")
Да
Световая индикация
Да
Звуковая индикация
Да
Спящий режим
Да
Сервисный режим
Да
Загруженный в ФН ключ документов, длинной бит
256
Загруженный в ФН ключ сообщений, длинной бит
256
Срок действия ключей фискального признака, месяцев
36
Время непрерывной работы, не менее (часов в сутки)
16
Средняя наработка на отказ, не менее (часов)
3000
Средняя наработка на информационный сбой, не менее (часов)
300
Среднее время восстановления работоспособного состояния (часов)
не более 0,5
Строк печати средней длины, не менее
10000000
Срок службы (амортизации), не менее (лет)
7
Относительная влажность, %
85
Температура, °С
+5...+45
Атмосферное давление, кПа (мм рт. ст.)
804-107 (631-805)
Вибрация, амплитуда мм
не более 0,15
Вибрация, частота Гц
35
Встроенный аккумулятор
Да
Питание от аккумулятора
Да
Тип аккумулятора
Li-ion
Емкость аккумулятора, mAh
2200
Время зарядки, часов
не более 4
Индикатор заряда батареи
Да
Потребляемый ток, А
2
Потребляемая мощность, Вт
18
Питание, В/Гц
220/50-60
Источник питания
Блок питания
Габаритные размеры (ШхГхВ), мм
114х81х235
Материал
Пластик
Цвет
Черный
Масса, кг
0,9
Гарантия производителя
1 год

Рекомендуемые товары:

В наличии
26 790 руб.
Сравнить В сравнении
В наличии
35 700 руб.
Сравнить В сравнении
В наличии
28 190 руб.
Сравнить В сравнении
В наличии
28 200 руб.
Сравнить В сравнении
В наличии
25 400 руб.
Сравнить В сравнении
