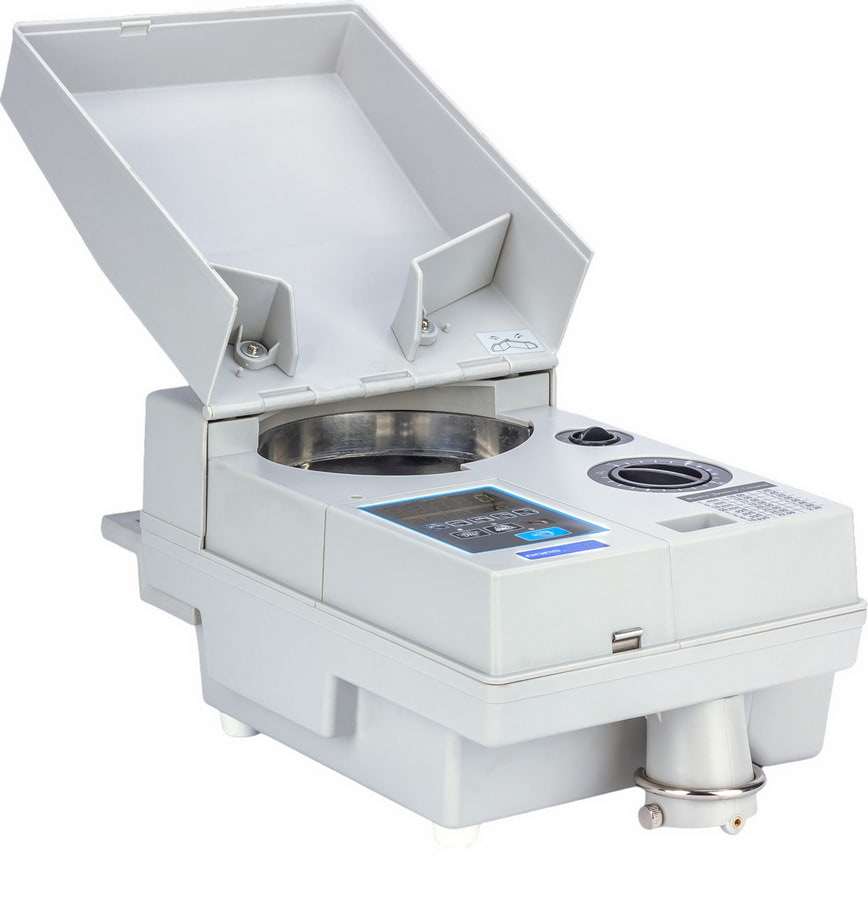

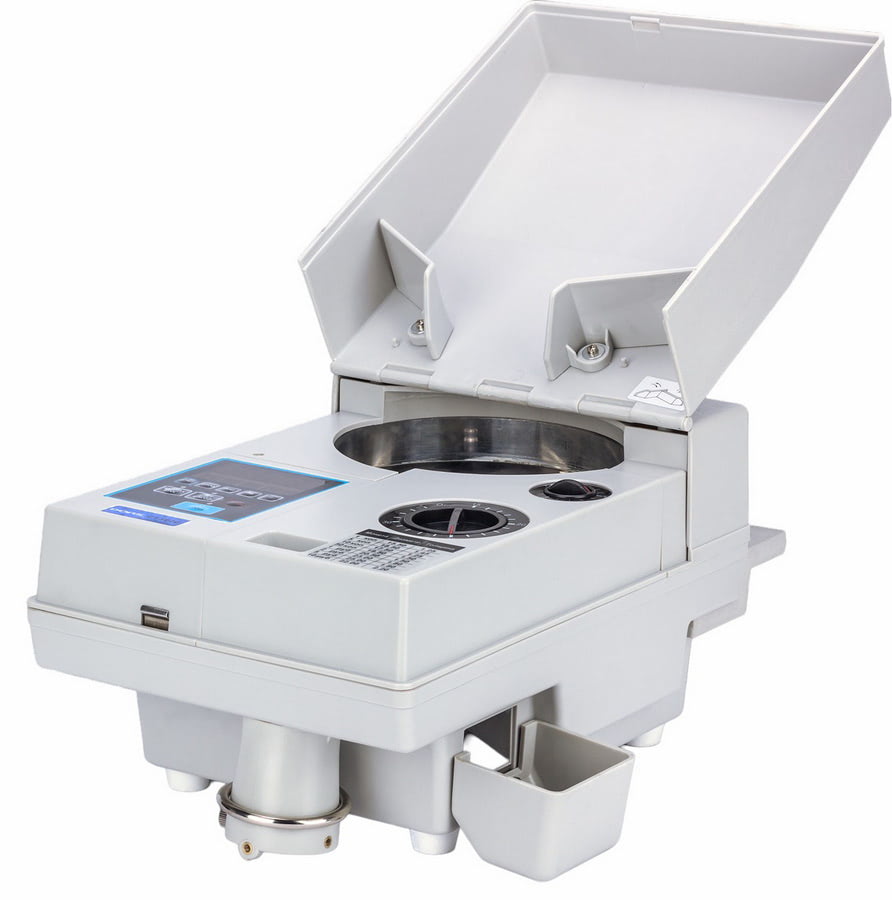

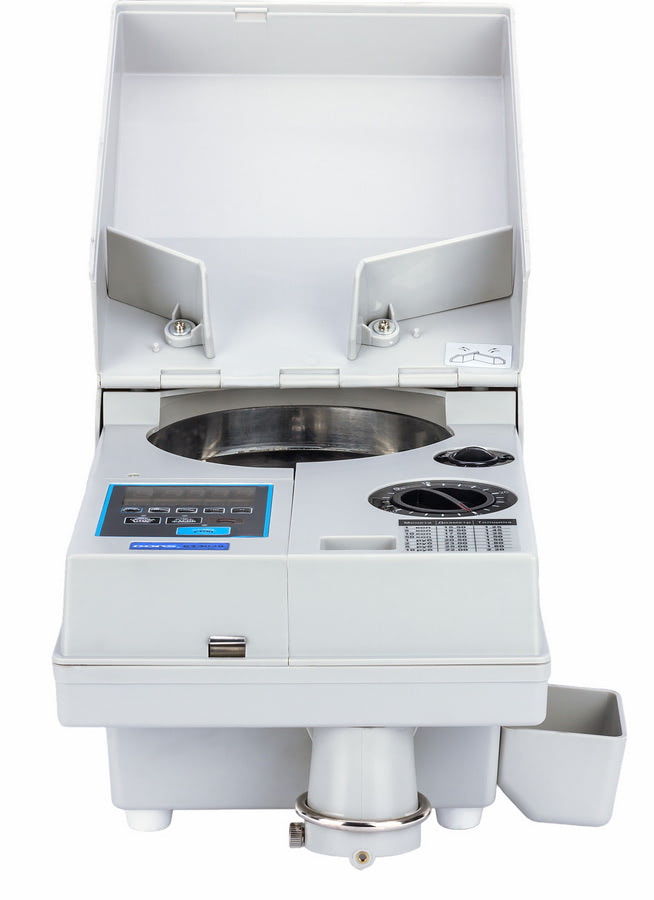

DORS CT3020 - Счетчик монет

DORS CT3020

DORS CT3020 - Счётчик монет. Работает со всеми номиналами Российских монет. Режим простого пересчёта. Режим пересчёта и суммирования. Режим пересчёта и фасовки. Настраиваемый размер фасовки. Автоматический реверс для предотвращения заторов. Сохранение данных пересчёта в памяти устройства. Два светодиодных пятиразрядных дисплея. Отображение на дисплее количества монет, пересчитанных в обычном режиме счёта, общий счёт в режиме суммирования, а также число фасовки. Автоматическая остановка двигателя по окончании пересчёта. Наличие кармана для отбраковки монет. Точная механическая настройка на обработку выбранного номинала (по диаметру и толщине). Надёжная металлическая конструкция и высококачественный привод счётного диска. Вместительный загрузочный бункер и большая скорость пересчёта

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011. Электромагнитной совместимости по ГОСТ Р 51318.22-2006. Требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Требованиям ТР ТС 020/2011 «Электромагнитной совместимости технических средств»

Назначение

Счётчик монет DORS CT3020 предназначен для пересчёта средних и больших объёмов однородной по номиналу монетной массы. Имеет выходные отверстия для вывода пересчитанных монет и для вывода отбракованных монет (другой номинал, деформированные и т.п.). Монеты помещают в загрузочный бункер, после чего счётчик пересчитывает их непрерывно, согласно заведомо установленному режиму работы. Пересчитанные монеты могут быть упакованы в бумажную упаковку или специальные мешки. Две ручки регулировки по диаметру и толщине позволяют пересчитывать любые монеты. Спроектирован только для пересчёта монет и может быть использован только для этих целей

Особенности

1. DORS CT3020 - Современный и надёжный счётчик для средних и больших объёмов монет. Позволяет легко пересчитывать монеты одного номинала в течении длительного времени. Имеет несколько режимов работы. Отличное решение для банков, предприятий розничной торговли, предприятий сферы услуг, развлекательных комплексов, билетных касс и т.д.
2. Режим непрерывного пересчёта монет. Пересчёт и сортировка осуществляется от максимального к минимальному диаметру. При пересчёте смеси монет, образцы большого диаметра будут пересчитаны и отсортируются в накопительный мешок, остальные монеты попадают в боковой лоток для отбракованных монет
3. Режим пересчёта и фасовки. Число фасовки можно установить в размере от 1 до 9999. DORS CT3020 автоматически остановится, когда будет достигнуто установленное число фасовки
4. Режим пересчёта и суммирования. Данный режим позволяет пересчитать большой объём монет в случае, когда ёмкости загрузочного бункера может быть недостаточно для обработки всех имеющихся монет
5. Автоматический реверс для предотвращения заторов
6. Сохранение данных пересчёта в памяти счётчика. На дисплей можно вывести число монет, пересчитанных последний раз и общее число монет, пересчитанных с момента включения устройства
7. После пересчёта DORS CT3020 остановится автоматически через несколько секунд после выхода последней монеты. Возможна и принудительная остановка пересчёта нажатием на кнопку
8. Ёмкость загрузочного бункера - 2000 монет. Максимальная скорость пересчёта - до 2500 монет в минуту. Допустимый размер монет для пересчёта - Диаметр: 15-35 мм, Толщина: 1.0-3.5 мм
9. Наличие кармана для отбраковки монет (другой номинал, деформированные и т.п.)

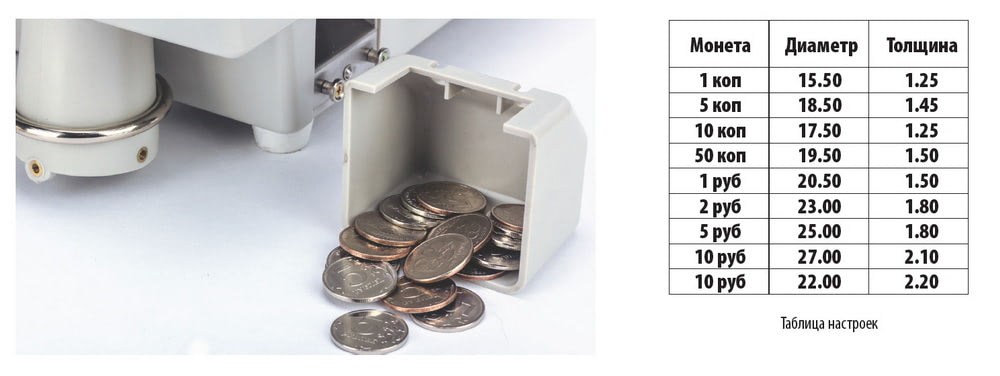

10. Точная механическая настройка на обработку выбранного номинала (две ручки регулировки по диаметру и толщине). На передней панели в помощь оператору нанесена таблица настроек
11. Пятиразрядный светодиодный дисплей красного свечения отображает параметры пересчёта и фасовки. Верхний дисплей (дисплей счёта) - отображает количество монет, пересчитываемых в обычном режиме счёта, а также общий счёт в режиме суммирования и фасовки. Нижний дисплей (дисплей фасовки) - отображает устанавливаемое пользователем число фасовки монет
12. Надёжная металлическая конструкция, высококачественный привод счётного диска и система оптимизированной подачи монет

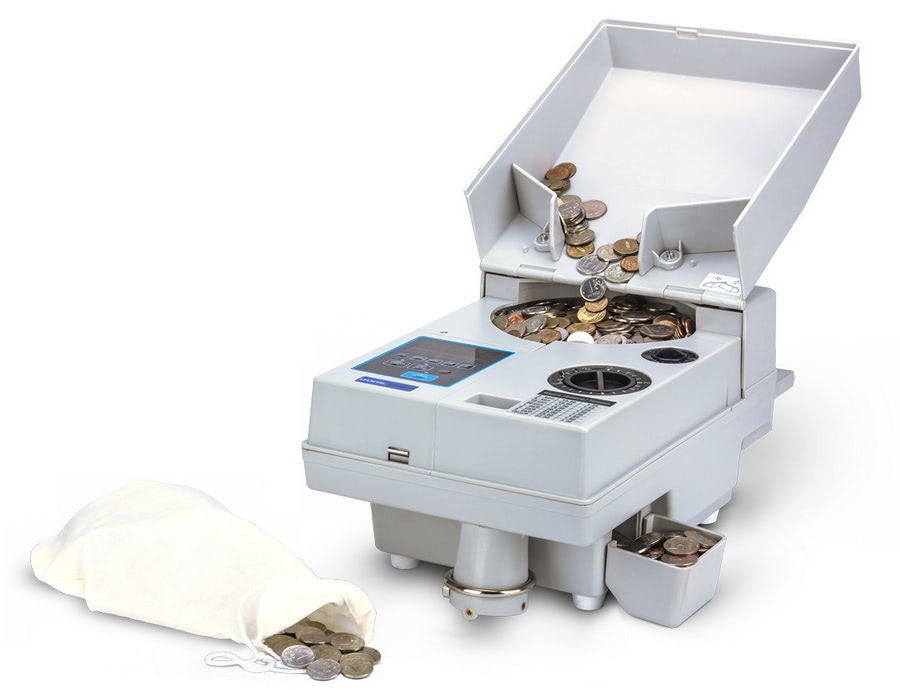

13. Специальное крепление для подвесного мешка накопителя монет. Укомплектован двумя мешками для приёма пересчитанных/отбракованных монет (комплект поставки)
14. Имеет эргономичный дизайн и оснащён удобной ручкой для переноски. Для активации устройства достаточно открыть верхнюю крышку, которая выполняет функцию монетного бункера и обеспечивает легкий доступ к механизму транспортировки, панели управления и настройкам
15. Простой и лёгкий доступ к тракту счётчика для чистки и проведения технического обслуживания, что ускоряет и упрощает техническое обслуживание и позволяет легко удалять застрявшие монеты, минимизируя время простоя (устранение неисправностей)
16. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии, обращайтесь к нашим специалистам за подробной консультацией
17. Счётчик DORS CT3020 - оптимальное решение для быстрого, точного и надёжного пересчёта монет!
18. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Большой выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Режимы работы

Режим непрерывного пересчёта монет. Используя кнопку «СЧЁТ/ФАСОВКА» выберите режим непрерывного пересчёта (загорится индикатор над кнопкой «СЧЁТ/ФАСОВКА»). Выберите необходимый диаметр и толщину монеты для пересчёта

Пересчёт и сортировка монет осуществляется от максимального к минимальному диаметру монет. При пересчёте смеси монет, образцы большого диаметра будут пересчитаны и отсортируются в накопительный мешок, остальные монеты попадают в боковой лоток для отбракованных монет. Если осуществлять сортировку от меньшего к большему диаметру, то крупные монеты будут создавать помехи в работе DORS CT3020, и могут вызвать заедание счётного диска!

Нажмите кнопку «СТАР/СТОП» и счётчик начнёт пересчёт монет. Верхний дисплей будет показывать количество пересчитанных монет. Устройство остановится автоматически через несколько секунд после выхода последней монеты. В случае необходимости, счётчик можно остановить во время пересчёта вручную, нажав кнопку «СТАР/СТОП». Не закладывайте слишком много монет в загрузочный лоток. Если лоток будет переполнен - монеты могут вылететь из прибора в процессе пересчёта!

Режим пересчёта и фасовки. Нажмите кнопку «СЧЁТ/ФАСОВКА» и выберите режим счёта с фасовкой (загорится индикатор над кнопкой «СЧЁТ/ФАСОВКА»). Число фасовки можно установить в размере от 1 до 9999. Установленное число фасовки отобразится на нижнем дисплее

Нажмите на кнопку «СТАР/СТОП» (над кнопкой загорится индикатор), DORS CT3020 начнёт пересчёт монет. Устройство автоматически остановится, когда будет достигнуто установленное число фасовки (на дисплее отобразится «Р» и индикатор над кнопкой погаснет). Нажмите кнопку «СТАР/СТОП» снова, чтобы начать следующий пересчёт с фасовкой. Если последний цикл пересчёта с фасовкой не закончен, доложите монеты в загрузочный лоток и нажмите кнопку «СТАР/СТОП». Когда количество монет достигнет установленного числа фасовки, счётчик остановится

Для сброса установленного числа фасовки, необходимо последовательно нажимать кнопки «+1000», «+100», «+10», «+1» до обнуления соответствующих значений индикатора. Затем нажать кнопку «СТАР/СТОП» один раз и подождать 3-5 секунд

Режим пересчёта и суммирования. Нажмите кнопку «СУММА» (загорится индикатор над кнопкой) и DORS CT3020 начнёт пересчёт с суммированием. Когда горит индикатор над кнопкой «СУММА», нажмите кнопку «ОТЧЁТ» - число монет, пересчитанных последний раз, отобразится на дисплее. Когда индикатор над кнопкой «СУММА» не горит, нажмите кнопку «ОТЧЁТ» - общее число монет, пересчитанных за время включения прибора, отобразится на дисплее

Режим пересчёта монет разного номинала. Обратите внимание! Для пересчёта монет разного номинала очень важно помнить, что механизм DORS CT3020 устроен таким образом, что при одновременном пересчёте монет разных номиналов, необходимо настроить счётчик на образец, наибольший по размеру (диаметру и толщине), имеющийся в массе пересчитываемых монет!

После окончания пересчёта наибольшего номинала, выставьте в счётчике параметры диаметра и толщины, согласно размеру наибольшей монеты, из числа отбракованных. Переместите отбракованные монеты в загрузочный бункер. Продолжайте до тех пор, пока не будут пересчитаны все монеты

Устранение неисправностей

В случае возникновения ошибки, DORS CT3020 автоматически прекращает работу и на дисплее появляется соответствующее сообщение. По этому сообщению, определите причину возникновения неполадки и выполните приведённые ниже указания для устранения ошибки. Счётчик монет не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, свяжитесь с нашей службой поддержки клиентов и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства! Разбирать DORS CT3020 строго запрещено для всех, кроме специально подготовленных и сертифицированных технических специалистов авторизованного сервисного центра. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала

Устранение неисправностей

• Монеты неправильно прижимаются направляющими. Необходимо отрегулировать диаметр монет с помощью ручки установки диаметра. Если значение диаметра слишком велико или неверно, то количество отбракованных монет увеличится и подсчёт будет неверным
• Монета вращается внутри счётчика и не сбрасывается. Необходимо отрегулировать зазор толщины монет с помощью ручки установки толщины. Если значение толщины слишком большое, то две монеты могут перекрыть проход и создать затор или помеху остальным монетам
• При включении DORS CT3020, на дисплее не отображается «0». Проверьте, соответствует ли напряжение сети параметрам данного счётчика. Выключите электропитание прибора, откройте предохранитель под разъёмом для подключения сетевого шнура и проверьте его. Если предохранитель исправен, закройте его. Если предохранитель не исправен, необходимо связаться с авторизованным сервисным центром DORS
• После того как прибор включен, на дисплее отображается «0», но двигатель не работает. Проверьте разъём сетевого шнура. Соединение блока питания с двигателем может быть нарушено или повреждён шнур. Обратитесь в авторизованный сервисный центр DORS
• Данные, отображаемые на дисплее, не соответствуют фактическим данным. Возможно, датчик счёта повреждён или сильно загрязнён. Нет контакта между датчиком счёта и процессором. Обратитесь в авторизованный сервисный центр DORS
• После того как прибор включен, на дисплее отображается «0», но параметры не отображаются. Обратитесь в авторизованный сервисный центр DORS
• После того как прибор включен, на дисплее отображаются следующие коды ошибок:
  • «Eb0» - Зажатие монет в счётчике. Монета, проходя через датчик счёта, остановилась. При отображении данной ошибки необходимо остановить счётчик. Попробуйте вытащить зажатые монеты. Затем нажмите кнопку «СБРОС» и повторно запустите прибор
  • «Ec0» - Открыта правая панель, на которой находятся регулировочные ручки. Нажмите кнопку «СБРОС» и повторно запустите прибор
  • «E04» - Остановите счётчик. После закрытия панели, запустите счётчик снова. Код ошибки «E04» исчезнет
• DORS CT3020 не включается - Неисправна розетка 220В/Неисправен кабель 220В - Проверьте розетку, в случае неисправности вызовите мастера. Проверьте кабель питания на предмет повреждений, проверьте, что кабель питания подключён к электрической сети. Проверьте, что сетевой выключатель находится в положении «I» (включено). Если данные действия ни к чему не привели - обратитесь в сервисный центр
• На экране появилось сообщение, которое не описано выше - Выключите и заново включите устройство (после выключения подождите не менее 40-60 секунд перед тем, как заново его включить). Если после включения счётчик монет неработоспособен - выключите его, отключите кабель питания от электрической сети и обратитесь в сервисный центр
• Повышенный уровень шума или посторонние звуки внутри корпуса - Выключите устройство. Отключите кабель питания от электрической сети. Обратитесь в сервисный центр

Если у Вас не получается решить проблему с помощью указанных действий, или выше не приведён пример сообщения от устройства, свяжитесь с нашей службой поддержки и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Техническое обслуживание

Счётчик монет DORS CT3020 - сложное техническое устройство, имеющее чувствительные датчики и механизмы для выполнения своих функций. Большинства проблем при эксплуатации можно избежать путем регулярного профилактического технического обслуживания. Регулярный уход за Вашим счётчиком монет значительно увеличит срок его службы и позволит избежать дорогостоящего ремонта. Для обеспечения безаварийной работы устройства, требуется проведение следующих видов сервисного обслуживания:

1. Еженедельное обслуживание
2. Квартальное обслуживание

Еженедельное обслуживание. В процессе еженедельного обслуживания проводится очистка счётного диска и датчика счёта монет, а также внешних частей устройства. Загрузочный лоток и счётный диск рекомендуется проверять и чистить ежедневно!

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с датчиками внутри устройства. Если на DORS CT3020 скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании DORS для получения информации о том, как очистить устройство, не вызвав его повреждения

Перед проведением очистки убедитесь, что счётчик монет отключен от сети!

• Очистка счётного диска и датчика счёта монет. Для очистки используйте кисточку с мягкой щетиной для аккуратного удаления пыли (рекомендуется), также можно осуществлять очистку струёй сжатого воздуха. Затем используйте сухую безворсовую хлопчатобумажную ткань. Нельзя использовать синтетические ткани! В случае устойчивого загрязнения, допускается протирать датчик и диск безворсовой салфеткой, смоченной изопропиловым спиртом или специальным составом одобренным производителем. Запрещается использовать абразивные или моющие средства, воду, аэрозоли, растворители и другие химикаты!
• Очистка корпуса. Проверьте устройство на наличие повреждений. Протрите дисплей, корпус и загрузочный бункер безворсовой тканью. Если Вам не удаётся удалить загрязнения, протрите эти части безворсовой салфеткой, смоченной изопропиловым спиртом, или используйте специальные салфетки или губки для очистки поверхности корпуса, одобренные производителем. При необходимости Вы также можете использовать портативный пылесос с маленькой пластмассовой насадкой, для того чтобы удалить пыль, грязь и посторонние предметы. Если устройство не используется в течение длительного периода времени, то, чтобы избежать осаждения пыли внутри и снаружи аппарата, накройте его тканью или специальным чехлом
• Чистка механизма. В связи с тем, что DORS CT3020 имеет сложный механизм, необходимо регулярно очищать его от пыли. В соответствии с требованиями производителя, для чистки счётчика, необходимо разобрать весь прибор. Данная процедура производится только сервисным специалистом!

Квартальное обслуживание. Квартальное обслуживание DORS CT3020, требующее частичной или полной разборки устройства сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «DORS CT3020 Service Manual». Если устройство обрабатывает большие объёмы монет и интенсивно используется более 1-й рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - чаще чем раз в квартал

Внимание! Ежеквартальное обслуживание DORS CT3020 должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы DORS CT3020, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Не рекомендуется устанавливать устройство в местах, для которых имеются проблемы с безопасностью или в которых может быть ускорен процесс физического износа изделия, приводящий к его отказу
2. Устанавливайте изделие на твёрдой плоской поверхности, поверхность должна быть рассчитана на нагрузку, создаваемую счётчиком, и не должна иметь наклоны и/или неровности. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
3. Не устанавливайте изделие в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
4. Не рекомендуется использовать счётчик монет в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей, источников тепла или сильного магнитного поля, которые могут послужить помехой для счётных датчиков прибора и выходом их из строя
5. Если DORS CT3020 в течение долгого времени находился в условиях низкой температуры, перед использованием, его необходимо оставить в условиях комнатной температуры в течение приблизительно двух часов
6. Поставляемый с устройством кабель питания следует включать только в заземлённую розетку. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
7. Во время работы DORS CT3020 не отключайте питание и не отсоединяйте вилку электропитания из розетки
8. Деформированные монеты и посторонние предметы должны быть извлечены из монетной смеси до начала пересчёта
9. При использовании мешка для сбора пересчитанных монет, установите мешок на пол или на подставку, чтобы предотвратить опрокидывание счётчика
10. Не модифицируйте устройство и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя», а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать DORS CT3020 строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства!
11. Если счётчик монет не используется в течение долгого времени, во избежание повреждений, осаждения пыли внутрь аппарата и загрязнения датчиков, накройте его тканью или специальным чехлом, а также отключите его от розетки
12. Процедуры устранения ошибок в работе аппарата, очистки и проведения технического обслуживания, следует выполнять согласно указаниям в «Руководстве пользователя» или обратится в сервисный центр
13. Помните, производитель не несёт ответственности за возможные последствия в случае неправильной эксплуатации DORS CT3020!

Комплектация

1. Счётчик монет DORS CT3020
2. Сетевой шнур
3. Мешок для приёма пересчитанных монет
4. Мешок для приёма отбракованных монет
5. Руководство по эксплуатации
6. Гарантийный талон

Применение

1. Финансовые и кредитные организации
2. Предприятия оптовой и розничной торговли
3. Предприятия сферы услуг
4. Транспортные компании
5. Билетные кассы
6. Казино
7. Отели
8. АЗС
