Ribao CS-2000 - Счетчик монет

Ribao CS-2000

Ribao CS-2000 - Счётчик монет. Работает со всеми номиналами Российских монет. Режим простого пересчёта. Суммирование результатов пересчёта. Режим фасовки по номиналу. Настраиваемый размер фасовки. Сохранение данных пересчёта в памяти устройства. Светодиодный шестиразрядный дисплей. Отображение на дисплее количества монет, пересчитанных в обычном режиме счёта, общий счёт в режиме суммирования, а также число фасовки. Автоматическая остановка двигателя по окончании пересчёта. Наличие кармана для отбраковки монет. Точная механическая настройка на обработку выбранного номинала (по диаметру и толщине). Надёжная металлическая конструкция и высококачественный привод счётного диска. Способен работать в режиме высокой нагрузки. Вместительный загрузочный бункер и большая скорость пересчёта

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011. Электромагнитной совместимости по ГОСТ Р 51318.22-2006. Требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Требованиям ТР ТС 020/2011 «Электромагнитной совместимости технических средств»

Назначение

Счётчик монет Ribao CS-2000 предназначен для пересчёта больших объёмов однородной по номиналу монетной массы. Является высокоскоростным устройством, работающем при больших механических нагрузках. Имеет выходные отверстия для вывода пересчитанных монет и для вывода отбракованных монет (другой номинал, деформированные и т.п.). Монеты помещают в загрузочный бункер, после чего счётчик пересчитывает их непрерывно, согласно заведомо установленному режиму работы. Пересчитанные монеты могут быть упакованы в бумажную упаковку или специальные мешки. Две ручки регулировки по диаметру и толщине позволяют пересчитывать любые монеты. Спроектирован только для пересчёта монет и может быть использован только для этих целей

Особенности

1. Ribao CS-2000 - Современный и надёжный счётчик для больших объёмов монет. Может эксплуатироваться в непрерывном режиме до 15 часов в сутки. Имеет несколько режимов работы. Отличное решение для банков, предприятий розничной торговли, предприятий сферы услуг, развлекательных комплексов, билетных касс и т.д.
2. Режим непрерывного пересчёта монет. Пересчёт и сортировка осуществляется от максимального к минимальному диаметру. При пересчёте смеси монет, образцы большого диаметра будут пересчитаны и отсортируются в накопительный мешок, остальные монеты попадают в боковой лоток для отбракованных монет
3. Режим пересчёта и фасовки. Число фасовки можно установить в размере от 1 до 9999. Ribao CS-2000 автоматически остановится, когда будет достигнуто установленное число фасовки. Размеры фасовки по умолчанию - 20, 25, 40, 50, 1000, 2000, 2500, 4000, 10000. Значения фасовки по умолчанию могут быть изменены пользователем и добавлены в память устройства
4. Режим пересчёта и суммирования. Данный режим позволяет пересчитать большой объём монет в случае, когда ёмкости загрузочного бункера может быть недостаточно для обработки всех имеющихся монет. При активации данного режима включается соответствующий индикатор, и результат текущего счёта будет суммироваться с предыдущими результатами
5. После пересчёта Ribao CS-2000 остановится автоматически через несколько секунд после выхода последней монеты. Возможна и принудительная остановка пересчёта нажатием на кнопку
6. Ёмкость загрузочного бункера без насадки - 4000 монет (для монет диаметром 15 мм и толщиной 1.1 мм) и 9000 монет с насадкой. Максимальная скорость пересчёта - до 2300 монет в минуту. Допустимый размер монет для пересчёта - Диаметр: 14-34 мм, Толщина: 0.7-3.9 мм
7. Наличие кармана для отбраковки монет (другой номинал, деформированные и т.п.)
8. Точная механическая настройка на обработку выбранного номинала (две ручки регулировки по диаметру и толщине). На передней панели в помощь оператору нанесена таблица настроек

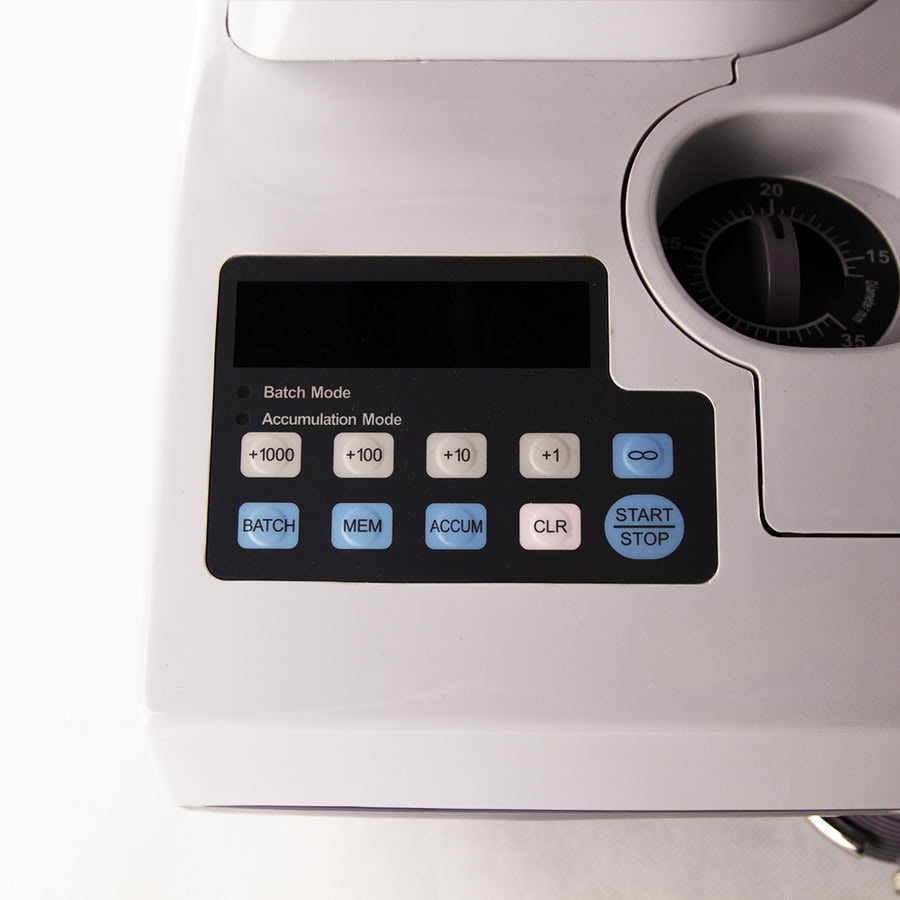

9. Шестиразрядный светодиодный дисплей красного свечения отображает параметры пересчёта и фасовки
10. Надёжная металлическая конструкция, высококачественный привод счётного диска и система оптимизированной подачи монет
11. Простое и интуитивно понятное управление, не требующее специальной подготовки. С Ribao CS-2000 легко и комфортно работать кассирам всех возрастных групп!
12. Простой и лёгкий доступ к тракту счётчика для чистки и проведения технического обслуживания, что ускоряет и упрощает техническое обслуживание и позволяет легко удалять застрявшие монеты, минимизируя время простоя (устранение неисправностей)
13. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии, обращайтесь к нашим специалистам за подробной консультацией
14. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Большой выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Работа со счётчиком

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Перед помещением монет в бункер удалите все посторонние предметы, которые могут быть смешаны с ними (обрывки бумаги, ленты, упаковки и пр.). Посторонние предметы могут стать причиной остановки счётчика или ошибок в счёте

Не открывайте верхнюю крышку при наличии монет в приёмном бункере. При использовании сумочки для сбора монет размещайте её на полу или на подставке, чтобы избежать наклона или перекоса счётчика при её заполнении

1. Включите питание. На индикаторе счёта отобразится «0», счётчик установится в режим непрерывного счёта
2. Установите ручку настройки диаметра в необходимое положение
3. Установите ручку настройки толщины в необходимое положение
4. Установите нужный режим счёта. Нажмите кнопку «ACCUM» для перевода Ribao CS-2000 в режим суммирования. При этом включается соответствующий индикатор режима, и результат текущего счёта будет суммироваться с предыдущими результатами. Нажмите «BATCH», чтобы выбрать режим и размер фасовки. При этом зажигается соответствующий индикатор режима. Повторное нажатие клавиши позволяет выбрать необходимый размер фасовки (20, 25, 40, 50, 1000, 2000, 2500, 4000, 10000). Нажатием клавиш изменения размера фасовки установите его желаемое значение. Значения фасовки по умолчанию могут быть изменены, как показано ниже:
• При выключенном счётчике нажмите одновременно клавиши «BATCH» и «MEMO», затем включите питание. Устройство войдет в режим редактирования установок, на индикаторе отобразится «batSEt»
• Нажмите клавишу «BATCH» необходимое количество раз, чтобы выбрать размер фасовки, который Вы желаете подвергнуть изменению
• Нажимайте кнопки изменения размера фасовки, пока не достигнете желаемого значения
• Занесите новое значение фасовки по умолчанию в память нажатием клавиши «MEMO»
• Выключите питание и включите его снова, проверьте в действии установки счёта
5. Закрепите сумочку для сбора монет или тубус на креплении выходного отверстия счётчика. Укрепите бункер для отбракованных монет на соответствующем месте
6. Загрузите монеты в приёмный бункер и запустите счётчик нажатием клавиши «START/STOP». Ribao CS-2000 остановится, когда количество сосчитанных монет окажется равным установленному размеру фасовки либо закончатся монеты в приёмном бункере
7. При необходимости принудительно остановить счётчик, в любой момент нажмите кнопку «START/STOP». Повторное её нажатие вновь запустит устройство. Подсчитанное количество монет при этом сохраняется, и счёт продолжается далее
8. При очень большом количестве монет вы можете установить насадку приёмного бункера, входящую в комплект
9. По окончании счёта нажмите кнопку «CLEAR» для сброса показаний индикатора. Это позволяет также сбросить результирующие показания счётчика в режиме суммирования
10. По окончания счёта результат можно занести в память нажатием кнопки «MEMO». При этом показания индикатора счёта обнуляются. Удержание кнопки в течение 5 сек. вызывает отображение записанного значения на индикаторе счёта и очищает память

Устранение неисправностей

В случае возникновения ошибки, Ribao CS-2000 автоматически прекращает работу и на дисплее появляется соответствующее сообщение. По этому сообщению, определите причину возникновения неполадки и выполните приведённые ниже указания для устранения ошибки. Счётчик монет не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, свяжитесь с нашей службой поддержки клиентов и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства! Разбирать Ribao CS-2000 строго запрещено для всех, кроме специально подготовленных и сертифицированных технических специалистов авторизованного сервисного центра. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала

Устранение неисправностей

• Затор монет в тракте. При заторе монет в тракте прохождения поверните ручку настройки диаметра по часовой стрелке, чтобы освободить левую направляющую пластину. Застрявшая монета упадет в карман отбраковки, и ручку настройки диаметра можно будет вернуть в прежнее положение
• Затор на диске-центрифуге. Если в массе монет присутствуют посторонние объекты, затор может произойти между диском-центрифугой и направляющей пластиной. В этом случае удалите все монеты из бункера, откройте верхнюю крышку, потянув рычаг по направлению к себе, приподнимите шкив подачи и поднимите фиксирующую пластину, чтобы удалить посторонний объект из тракта. Закройте верхнюю крышку
• Ribao CS-2000 не включается - Неисправна розетка 220В/Неисправен кабель 220В - Проверьте розетку, в случае неисправности вызовите мастера. Проверьте кабель питания на предмет повреждений, проверьте, что кабель питания подключён к электрической сети. Проверьте, что сетевой выключатель находится в положении «I» (включено). Если данные действия ни к чему не привели - обратитесь в сервисный центр
• На экране появилось сообщение, которое не описано выше - Выключите и заново включите устройство (после выключения подождите не менее 40-60 секунд перед тем, как заново его включить). Если после включения счётчик монет неработоспособен - выключите его, отключите кабель питания от электрической сети и обратитесь в сервисный центр
• Повышенный уровень шума или посторонние звуки внутри корпуса - Выключите устройство. Отключите кабель питания от электрической сети. Обратитесь в сервисный центр

Если у Вас не получается решить проблему с помощью указанных действий, или выше не приведён пример сообщения от устройства, свяжитесь с нашей службой поддержки и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Техническое обслуживание

Счётчик монет Ribao CS-2000 - сложное техническое устройство, имеющее чувствительные датчики и механизмы для выполнения своих функций. Большинства проблем при эксплуатации можно избежать путем регулярного профилактического технического обслуживания. Регулярный уход за Вашим счётчиком монет значительно увеличит срок его службы и позволит избежать дорогостоящего ремонта. Для обеспечения безаварийной работы устройства, требуется проведение следующих видов сервисного обслуживания:

1. Еженедельное обслуживание
2. Квартальное обслуживание

Еженедельное обслуживание. В процессе еженедельного обслуживания проводится очистка счётного диска, датчика счёта монет и ведущего ремня, а также внешних частей устройства. Тракт движения монет и ведущий ремень рекомендуется проверять и чистить ежедневно!

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с датчиками внутри устройства. Если на Ribao CS-2000 скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании Ribao для получения информации о том, как очистить устройство, не вызвав его повреждения

Перед проведением очистки убедитесь, что счётчик монет отключен от сети!

• Очистка счётного диска, датчика счёта монет и ведущего ремня. Для очистки используйте кисточку с мягкой щетиной для аккуратного удаления пыли (рекомендуется), также можно осуществлять очистку струёй сжатого воздуха. Затем используйте сухую безворсовую хлопчатобумажную ткань. Нельзя использовать синтетические ткани! В случае устойчивого загрязнения, допускается протирать датчик, диск и ремень безворсовой салфеткой, смоченной изопропиловым спиртом или специальным составом одобренным производителем. Запрещается использовать абразивные или моющие средства, воду, аэрозоли, растворители и другие химикаты!
• Очистка корпуса. Проверьте устройство на наличие повреждений. Протрите дисплей, корпус и загрузочный бункер безворсовой тканью. Если Вам не удаётся удалить загрязнения, протрите эти части безворсовой салфеткой, смоченной изопропиловым спиртом, или используйте специальные салфетки или губки для очистки поверхности корпуса, одобренные производителем. При необходимости Вы также можете использовать портативный пылесос с маленькой пластмассовой насадкой, для того чтобы удалить пыль, грязь и посторонние предметы. Если устройство не используется в течение длительного периода времени, то, чтобы избежать осаждения пыли внутри и снаружи аппарата, накройте его тканью или специальным чехлом
• Чистка механизма. В связи с тем, что Ribao CS-2000 имеет сложный механизм, необходимо регулярно очищать его от пыли. В соответствии с требованиями производителя, для чистки счётчика, необходимо разобрать весь прибор. Данная процедура производится только сервисным специалистом!

Квартальное обслуживание. Квартальное обслуживание Ribao CS-2000, требующее частичной или полной разборки устройства сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «Ribao CS-2000 Service Manual». Если устройство обрабатывает большие объёмы монет и интенсивно используется более 1-й рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - чаще чем раз в квартал

Внимание! Ежеквартальное обслуживание Ribao CS-2000 должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы Ribao CS-2000, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Не рекомендуется устанавливать устройство в местах, для которых имеются проблемы с безопасностью или в которых может быть ускорен процесс физического износа изделия, приводящий к его отказу
2. Устанавливайте изделие на твёрдой плоской поверхности, поверхность должна быть рассчитана на нагрузку, создаваемую счётчиком, и не должна иметь наклоны и/или неровности. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
3. Не устанавливайте изделие в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
4. Не рекомендуется использовать счётчик монет в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей, источников тепла или сильного магнитного поля, которые могут послужить помехой для счётных датчиков прибора и выходом их из строя
5. Если Ribao CS-2000 в течение долгого времени находился в условиях низкой температуры, перед использованием, его необходимо оставить в условиях комнатной температуры в течение приблизительно двух часов
6. Поставляемый с устройством кабель питания следует включать только в заземлённую розетку. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
7. Во время работы Ribao CS-2000 не отключайте питание и не отсоединяйте вилку электропитания из розетки
8. Деформированные монеты и посторонние предметы должны быть извлечены из монетной смеси до начала пересчёта
9. При использовании мешка для сбора пересчитанных монет, установите мешок на пол или на подставку, чтобы предотвратить опрокидывание счётчика
10. Не модифицируйте устройство и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя», а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать Ribao CS-2000 строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства!
11. Если счётчик монет не используется в течение долгого времени, во избежание повреждений, осаждения пыли внутрь аппарата и загрязнения датчиков, накройте его тканью или специальным чехлом, а также отключите его от розетки
12. Процедуры устранения ошибок в работе аппарата, очистки и проведения технического обслуживания, следует выполнять согласно указаниям в «Руководстве пользователя» или обратится в сервисный центр
13. Помните, производитель не несёт ответственности за возможные последствия в случае неправильной эксплуатации Ribao CS-2000!

Комплектация

1. Счётчик монет Ribao CS-2000
2. Насадка для приёмного бункера
3. Руководство по эксплуатации
4. Гарантийный талон
5. Сетевой шнур

Применение

1. Финансовые и кредитные организации
2. Предприятия оптовой и розничной торговли
3. Предприятия сферы услуг
4. Транспортные компании
5. Билетные кассы
6. Казино
7. Отели
8. АЗС
