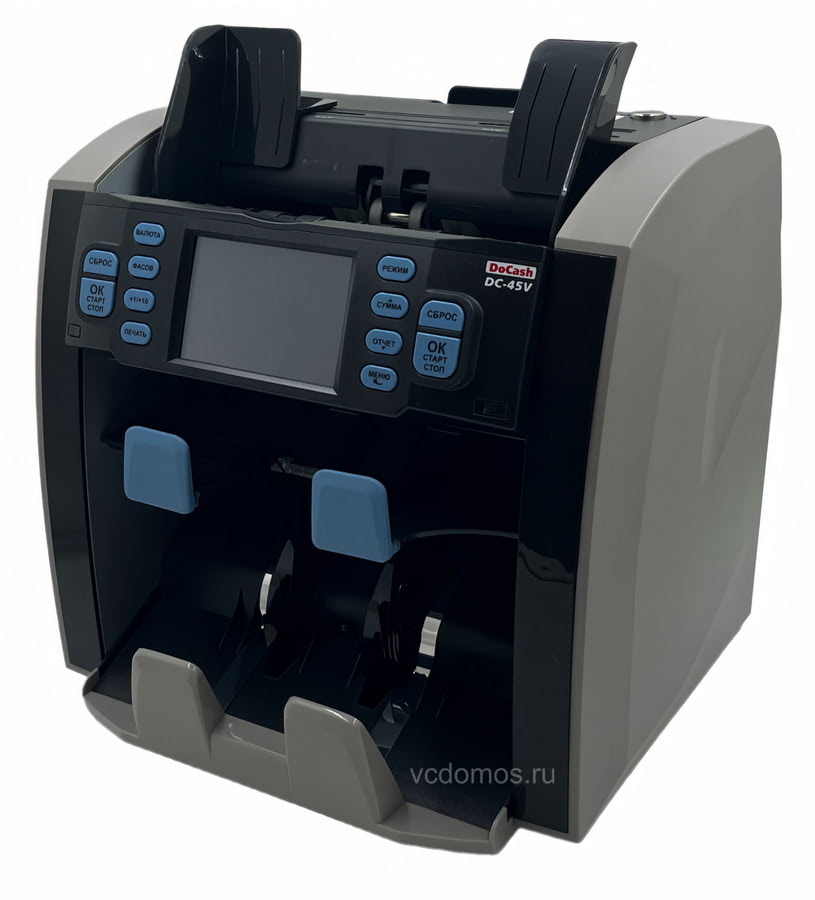

DoCash DC-45V - Двухкарманный сортировщик банкнот

(0)
DoCash DC-45V - Двухкарманный сортировщик банкнотХИТ
Производитель:
DoCash
Модель:
DC-45V
Скорость счета, банкнот в минуту:
1200
Скорость счета (с детекцией), банкнот в минуту:
1000
Скорость счета ( в режиме сортировки), банкнот в минуту:
1000

DoCash DC-45V - Двухкарманный сортировщик банкнот. Высокое качество проверки подлинности. Пересчет смешанной пачки с выдачей итоговой суммы и количества банкнот по каждому номиналу. Сортировка по номиналу, лицу и ориентации. Фасовка по количеству банкнот. Функция суммирования. Три валюты в базовой комплектации (RUB, USD, EUR), возможность расширения до 7-ми валют. Сканирование и сравнение серийных номеров банкнот, печать серийных номеров и выгрузка на ПК. Рекомендован ЦБ РФ и Европейским Центральным Банком (ECB)

DoCash DC-45V

DoCash DC-45V - Двухкарманный сортировщик банкнот. Высокое качество проверки подлинности. Пересчет смешанной пачки с выдачей итоговой суммы и количества банкнот по каждому номиналу. Сортировка по номиналу, лицу и ориентации. Фасовка по количеству банкнот. Функция суммирования. Три валюты в базовой комплектации (RUB, USD, EUR), возможность расширения до 7-ми валют. Сканирование и сравнение серийных номеров банкнот, печать серийных номеров и выгрузка на ПК. Готовое решение для финансовых организаций, предприятий торговли и сферы услуг. Рекомендован ЦБ РФ и Европейским Центральным Банком (ECB)

Сортировщик успешно прошел тестовые испытания в Сервисном центре Банка России, показав высочайший уровень детекции 4-х машиночитаемых признаков банкнот Банка России, система детекции DoCash DC-45V полностью соответствует требованиям Банка России предъявляемым к устройствам определения подлинности банкнот (OEM-валидаторам), входящим в состав аппаратно-программных средств с функцией приема денежной наличности и рекомендован для применения кредитными организациями

Распознает следующие машиночитаемые защитные признаки банкнот Банка России в соответствии с требованиями Указания 2087-У ЦБ РФ:

  1. Видимое изображение банкноты
  2. Изображение банкноты, видимое в инфракрасном диапазоне спектра
  3. Соответствие расположения фрагментов банкноты, обладающих магнитными свойствами
  4. Отсутствие фонового свечения бумаги под воздействием ультрафиолетового излучения

Прошел тестирование в Европейском Центральном Банке (ECB)

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011, Требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования", Требованиям ТР ТС 020/2011 "Электромагнитной совместимости технических средств"

Адаптирован к работе с новыми банкнотами Евро (EUR) номиналом - 100 и 200 Евро
Адаптирован к работе с новыми банкнотами Российских рублей (RUB) номиналом - 200 и 2000 рублей

Особенности

  1. DoCash DC-45V - надежное и удобное решение для пересчета и сортировки банкнот, специально предназначен для настольной обработки наличных. Надёжен в эксплуатации, прост в управлении и ремонте, прочен, многофункциональность и широкие возможности дополняются современным дизайном, подходит для предприятий торговли, сферы услуг и финансовых организаций (область применения)
  2. Устройство создано для организаций, которые хотят использовать мощный, но не дорогой счетчик/сортировщик банкнот
  3. Готовое решение для банковской отрасли и предприятий розничной/оптовой торговли
  4. Высокий уровень контроля подлинности банкнот (многоуровневая проверка подлинности с CIS технологией), высокая точность определения подлинности достигается благодаря новой системе комплексной проверки банкнот по нескольким видам детекций одновременно - детекция видимого образа (CIS), инфракрасная детекция, ультрафиолетовая детекция, магнитная детекция, детекция оптической плотности, детекция геометрического размера банкнот, сверка серийных номеров (сканирование, распознавание (OCR) и сверка, а так же проверка на сдвоенность и контроль прохождения банкнот цепочкой, проверка банкнот на целостность и контроль замятия
  5. Три валюты в базовой комплектации (RUB, USD, EUR), возможность расширения до 7 валют (количество валют зависит от комбинации валют и (или) номиналов)
  6. DoCash DC-45V обрабатывает как бумажные, так и полимерные банкноты (размеры обрабатываемых банкнот - ширина от 60 до 90 мм, длина - от 100 до 185 мм)
  7. Пересчет смешанной пачки с выдачей итоговой суммы и количества банкнот по каждому номиналу
  8. Сортировка по номиналу
  9. Сортировка по лицу (сортировка по лицевой/обратной стороне (аверс/реверс), устройство группирует банкноты, лежащие одной и той же стороной вверх) и ориентации (сортировка по верхнему/нижнему краю, устройство группирует банкноты, лежащие одним и тем же краем вперед)
  10. Простой пересчет (поштучный пересчет количества листов)
  11. Фасовка по количеству банкнот
  12. Функция суммирования (режим сложения)
  13. Сканирование и сравнение серийных номеров банкнот (сканирование, распознавание и сравнение серийных номеров банкнот, печать и выгрузка на ПК)
  14. Мгновенное переключение режимов и валют через нажатие одной кнопки
  15. Функция печати. В чеке будут отображены валюта, дата и время транзакции, номинал, количество по номиналам, общее количество и сумма, а так же серийные номера банкнот (при включении функции идентификации серийного номера)
  16. Автоматический и ручной старт (в режиме ручного пуска оператор должен нажать кнопку для запуска обработки банкнот, в режиме автоматического пуска DoCash DC-45V начинает обработку банкнот, когда но определяет наличие купюр в подающем кармане
  17. Дисплей сортировщика отображает следующую информацию:
    • Количество пересчитанных банкнот
    • Сумма пересчитанных банкнот
    • Количество отбракованных, подозрительных банкнот
    • Размер фасовки
    • Режим пересчета
    • Скорость пересчета
    • Обрабатываемая валюта
    • Дата и время
  18. Регулируемая скорость пересчета - 800, 1000, 1200 банкнот/минуту (для различных валют и банкнот может понадобиться выбирать разные скорости, в общем, DoCash DC-45V может пересчитывать банкноты быстрее, чем производить их сортировку, и может обрабатывать банкноты в хорошем состоянии быстрее, чем банкноты в плохом состоянии, в режимах сортировки скорость обычно составляет 800-1000 банкнот/минуту)
  19. Максимальная скорость обработки наличности:
  20. Регулируемая ёмкость кармана отбраковки (20, 30, 40, 50 банкнот)
  21. Возможность подключения внешнего дисплея, чекового принтера и ПК
  22. Разъемы для внешнего подключения - RS232, RJ-11, USB Type A, SD-card
  23. Возможность интеграции в IT-систему банка/предприятия
  24. Подключение к системам контроля денежной наличности:
    • Видеомониторинг (подключение к системам видеонаблюдения "Контроль-ТВ", "Чек ТВ" и др. - видеоконтроль кассовых операций путем наложения данных пересчета с DoCash DC-45V на видео c камеры с возможностью последующего анализа (позволяет записывать весь процесс пересчета наличности). Данные системы предают данные о пересчете и видеонаблюдения в режиме реального времени. Точная синхронизация данных пересчета с работой видеокамер. Можно "встроить" в существующую систему видеонаблюдения)
    • CMS (Cash Management System) (подключение к системам управления наличными (CMS) - онлайн мониторинг данных о пересчете, получаемых с DoCash DC-45V, с фиксацией полученной информации в базе данных и возможностью дальнейшей выгрузки статистики в режиме реального времени. Отображает на компьютере операциониста данные о результатах пересчета в течении дня или смены, в том числе - покупюрный расклад, общая сумма по операциям, причины отбраковки банкнот попавших в карман «реджект», серийные номера пересчитанных купюр и т.д. Удаленный контроль за процессом пересчета в режиме «Online»)
  25. В случае возникновения ошибки, сортировщик автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах) и на дисплее отображается соответствующее сообщение
  26. Конструкция тракта обеспечивает надежную подачу банкноты, исключает замятия и повышает уровень точности для обработки с первого раза, широкие фрикционные ролики помогают обеспечить плавную протяжку более крупных купюр
  27. Простой и легкий доступ к тракту сортировщика для чистки и проведения технического обслуживания (что ускоряет и упрощает техническое обслуживание и позволяет легко удалять застрявшие банкноты, минимизируя время простоя)
  28. Разнообразие настроек и удобный интерфейс
  29. Удобные пластиковые кнопки управления
  30. Низкий уровень шума
  31. Самый компактный двухкарманный сортировщик банкнот на рынке, занимает минимум места в кассовой зоне (габаритные размеры (ШхГхВ), мм - 271x251x263)
  32. Дизайн DoCash DC-45V сочетает в себе эргономику и удобство для пользователя
  33. Стабильное и качественное обслуживание клиентов благодаря надежности в работе и долговечности
  34. Высокий эксплуатационный ресурс, гарантированный брендом DoCash GmbH
  35. Высокая надежность, подтвержденная тестами в крупнейших Российских и зарубежных банках
  36. Соответствует стандартам CE, EAC, RoHS

Режимы работы

DoCash DC-45V может работать в следующих режимах:

  1. Режим “МИКС”. В данном режиме устройство пересчитывает банкноты и определяет их номинал. Если номинал банкноты определен успешно, банкнота отправляется в приемный карман. После завершения операции пересчета на экране будут отображены суммарные значения номиналов и количества пересчитанных банкнот. При наличии принтера (опция), можно вывести отчет на печать
  2. Режим “СОРТ”. Сортировщик определяет номинал первой банкноты в загрузочном кармане и далее принимает только схожие по номиналу. Остальные банкноты с иным номиналом отправляются в карман отбраковки
  3. Режим “ЛИЦО”. Данный режим позволяет сориентировать корешок по лицевой стороне. Банкноты, находящиеся в корешке лицевой стороной вверх - направляются в приемный карман, а банкноты, находящиеся в корешке лицевой стороной вниз - направляются в карман отбраковки
  4. Режим “ОРИЕНТ”. Банкнота, сориентированная по лицевой стороне может находиться в корешке картинкой вверх (ориентирована), либо картинка может быть перевернута и такая банкнота считается не ориентированной. В данном режиме сориентированная банкнота направляется в приемный карман, а не сориентированная в карман отбраковки. Рекомендуется первоначально отсортировать банкноты по лицу, затем по ориентации
  5. Режим “СЧЕТ”. Режим простого пересчета количества банкнот без учета номинала. При завершении операции пересчета, на дисплее DoCash DC-45V отобразится только количество пересчитанных банкнот. Внимание! В режиме простого пересчета отключается функция детекции поддельных банкнот
  6. Функция суммирования. Режим активирует функцию суммирования результатов пересчета, опираясь на имеющееся на дисплее значение. Если значение количества достигает 9.999+1, или если значение суммы достигает 9.999.999+1 – отображаемое значение обнулится. Для обеспечения точности операции пересчета, сортировщик не будет суммировать результаты, полученные одновременно с замятием банкнот или другой проблемой
  7. Функция пересчет с фасовкой. Значение фасовки изменяется в порядке - 100, 50, 20, 10. Нажатие на кнопку "+1/+10" увеличит размер фасовки на 1, удержание данной кнопки увеличит размер фасовки на 10. Максимальным значением фасовки является - 200. Поместите банкноты в загрузочный карман после задания размера фасовки. Пересчет банкнот начнется автоматически. Операция пересчета остановится при появлении в приемном кармане банкнот, количество которых равно заданному параметру фасовки

Виды контроля

Блок детекции подлинности DoCash DC-45V выполнен на высоком уровне, сортировщик в автоматическом режиме, самостоятельно, проведет контроль и проверку банкноты по следующим признакам:

  1. Контроль видимого образа (CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом свете, что позволяет получить более высокое качество детекции и безошибочное распознавание номинала за один просчет
  2. Контроль изображения в ИК спектре. Проверка каждой пересчитанной купюры в инфракрасном диапазоне спектра (800-1000 нм), что позволяет получить ИК образы каждой банкноты за один просчет. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
  3. Ультрафиолетовый контроль. Несколько ультрафиолетовых датчиков обеспечивают проверку фонового свечения банкнотной бумаги в УФ спектре (360-380 нм). Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
  4. Магнитный контроль. Восьмиканальный магнитный датчик позволяет контролировать наличие магнитных свойств у серии, номера и элементов изображения банкноты
  5. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
  6. Геометрический контроль. Контроль геометрических размеров банкнот по длине и ширине
  7. Проверка на целостность. Контроль банкнот с большим отсутствующем фрагментом
  8. Проверка на сдвоенность и контроль прохождения банкнот цепочкой. Для точной обработки банкнот устройством, в нем установлена надежная система транспортировки, которая равномерно и плавно перемещает банкноты. Она знает, когда подается более одной банкноты одновременно (сдвоенные банкноты) и когда банкноты находятся слишком близко друг к другу (потоки - банкноты, идущие встык или с наложением). Такие ошибки подачи перемещаются в карман отбраковки и исключаются из итоговых сумм из-за невозможности получить надежный результат
  9. Контроль замятия банкнот. Детекция замятия банкнот по ходу их движения в тракте позволяет избежать повреждения большого количества банкнот. Обычно замятия возникают при попадании в тракт сортировщика посторонних предметов (канцелярские скрепки, бумага и т.п.). В этом случае первая просчитанная банкнота застревает, но во избежание физического повреждения остальных денежных знаков DoCash DC-45V прекращает работу и выводит на экран соответствующее сообщение
  10. Сравнение серийных номеров. Сканирование, распознавание (детектор оптического распознавания (OCR) переводит серийный номер на отсканированной банкноте в текст) и сравнение серийных номеров банкнот в режиме реального времени, а так же печать и выгрузка серийных номеров на ПК. Данная функция предотвращает приём композитных банкнот (т.н. «склеек» - банкнот, составленных из отдельных фрагментов подлинных банкнот разных эмиссий и номиналов)

Устранение неисправностей

В случае возникновения ошибки, DoCash DC-45V автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах) и на дисплее отображается соответствующее сообщение. По этому сообщению, определите причину возникновения неполадки и выполните приведенные ниже указания для устранения ошибки. Сортировщик не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, то обратитесь к вашему уполномоченному дистрибьютору или в авторизованный сервисный центр для обслуживания или ремонта устройства квалифицированным техником с использованием разрешенных запчастей и инструментов

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства!

Сообщения об ошибках самодиагностики

Сразу после включения, DoCash DC-45V автоматически проводит самодиагностику. Если одно из нижеуказанных сообщений об ошибке отображается на дисплее, как правило, причиной тому является блокировка датчика банкнотами или налипшая пыль. Пожалуйста, используйте кисть или мягкую ткань, чтобы удалить пыль с датчика, или извлеките банкноты, после чего заново запустите работу устройства (техническое обслуживание)

  • УФ ДАТЧИК - Установите устройство таким образом, чтобы избежать попадания яркого света (меры предосторожности)
  • ДАТЧИК ПОДАЧИ БАНКНОТ/ДАТЧИК ПРИЕМА БАНКНОТ/ЛЕВЫЙ ИК ДАТЧИК/ ПРАВЫЙ ИК ДАТЧИК - Удалите банкноту и очистите пыль
  • ЛЕВЫЙ ДАТЧИК ПЕРЕСЧЕТА/ПРАВЫЙ ДАТЧИК ПЕРЕСЧЕТА - Удалите банкноту и очистите пыль
  • ДАТЧИК СКОРОСТИ - Очистите энкодер, либо замените резиновый ремень (обратитесь в авторизованный сервисный центр)

Сообщения об ошибках детекции

Если указанные ниже сообщения об ошибках отображаются на дисплее в ходе пересчета, устраните указанные ошибки после остановки работы сортировщика, следуя инструкциям, приведенным ниже:

  • БАНКНОТА С ПЕРЕКОСОМ - Нажмите кнопку “RESET”, чтобы продолжить пересчет. Поверните винт регулировки зазора подачи по часовой стрелке (настройка зазора подачи)
  • ЦЕПОЧКА/СДВОЕННАЯ БАНКНОТА - Некоторые банкноты склеились или подаются внахлест. Снова разместите банкноты, находящиеся в приемном кармане, в карман загрузки, чтобы заново осуществить пересчет. Если данное сообщение отображается часто, поверните винт регулировки зазора подачи против часовой стрелки (настройка зазора подачи)
  • ОШИБКА ШИРИНЫ/ОШИБКА ДЛИНЫ - Подана банкнота, сложенная вполовину, или поврежденная банкнота. Удалите ее и нажмите кнопку “RESET”, чтобы продолжить пересчет
  • ПРИЕМНЫЙ КАРМАН ЗАПОЛНЕН - В кармане выдачи находится более 220 банкнот. Очистите карман выдачи и продолжите работу
  • НОМИНАЛ НЕ ОПРЕДЕЛЕН - Удалите все банкноты и пересчитайте их повторно
  • ОШИБКА УФ/ОШИБКА ИК/ОШИБКА ИЗОБРАЖЕНИЯ/ОШИБКА МАГНИТ - Подана поддельная или подозрительная банкнота. Удалите ее и нажмите кнопку “RESET”, чтобы продолжить пересчет. Если ложная детекция происходит часто (т.е. подлинные банкноты определяются как поддельные), Вы можете настроить самый низкий уровень чувствительности датчиков детекции
  • ШИРИНА/ШИРИНА1, СИНХР./СИНХР.1 - Некоторые банкноты имеют несоответствующий размер. Удалите их и нажмите кнопку “RESET”, чтобы продолжить работу
  • ДРУГОЙ НОМИНАЛ - Удалите банкноту другого номинала и нажмите кнопку “RESET”, чтобы продолжить работу

Если DoCash DC-45V выводит сообщение о необходимости очистить карман, который уже пуст, это может указывать на высокий уровень освещенности, который мешает правильной работе датчиков карманов. Устройство запрещается устанавливать в границах прямого попадания искусственного или солнечного света (меры предосторожности)

Если у вас не получается решить проблему с помощью указанных действий, или выше не приведен пример сообщения от устройства, свяжитесь с авторизованной службой поддержки компании DoCash GmbH

Настройка интервала подачи

Интервал подачи - это расстояние между роликами, которые захватывают банкноты из подающего кармана. Эти ролики должны захватывать банкноты надежно и равномерно - интервал должен быть достаточно большим, чтобы банкноты свободно проходили, но достаточно маленьким, чтобы избежать одновременной подачи двух банкнот

Оптимальный интервал подачи зависит от валюты и состояния обрабатываемых банкнот. Перед началом работы с новым типом банкнот необходимо обработать одну пачку и убедиться, что сортировщик подает банкноты равномерно и пересчитывает их правильно. Если нет, то вам нужно настроить интервал подачи:

  • Если одновременно подается две или более банкноты (дубли) или последовательно идущие банкноты перекрывают друг друга (цепь), интервал необходимо уменьшить
  • Если подача неравномерная, интервал необходимо увеличить

На верхней части устройства есть регулятор, который можно поворачивать с помощью монеты:

  • Для уменьшения интервала поверните регулятор против часовой стрелки на половину деления (если сортировщик часто отображает на дисплее сообщение "СДВОЕННЫЕ БАНКНОТЫ" (подача сдвоенных банкнот) или "ЦЕПОЧКА" (подача банкнот цепочкой), поверните винт против часовой стрелки, чтобы уменьшить зазор)
  • Для увеличения интервала поверните регулятор по часовой стрелке на половину деления (если сортировщик не может осуществлять корректный пересчет банкнот, либо часто отображает на дисплее сообщение “БАНКНОТА С ПЕРЕКОСОМ” (подача банкнот под наклоном), поверните винт по часовой стрелке, чтобы увеличить зазор)

Повторяйте эти действия до тех пор, пока устройство не начнет подавать банкноты корректно. Когда DoCash DC-45V выходит с завода, регулятор интервала подачи установлен в центральное положение между "+" и "-". Такой интервал подходит для валют, где используются банкноты средней толщины

ВниманиеВинт регулировки зазора подачи очень чувствителен, осуществляйте только минимальные регулировки

ПримечаниеМеньший интервал обычно требуется для полимерных, а не бумажных банкнот. При совместной обработке банкнот или листов бумаги различной толщины будет сложно подобрать интервал, и работа загрузочного механизма может нарушиться

Если даже после настройки интервала подачи сортировщик подает и пересчитывает банкноты неправильно, очистите датчики и ролики в загрузочном механизме (очистка DoCash DC-45V)

Если сортировщик все равно подает и пересчитывает банкноты неправильно, может понадобиться перезагрузить интервал подачи. Свяжитесь с авторизованной службой поддержки компании DoCash GmbH

Подготовка банкнот

Поврежденные банкноты могут застрять в устройстве, а фрагменты могут попасть в протяжный механизм, для максимальной работоспособности устройства тщательно подготовьте банкноты и соблюдайте меры предосторожности при проверке банкнот:

  1. Разверните банкноты веером и уберите сильно поврежденные
  2. Банкноты нужно загружать ровно, они должны быть распрямлены и выровнены (постучите пачкой банкнот по рабочей поверхности, чтобы выровнять края)
  3. Отрегулируйте направляющие банкнот на загрузочном механизме под длину банкнот
  4. Всегда используйте направляющие банкнот. Они обеспечивают ровное положение банкнот при входе в загрузочный механизм и, таким образом, сокращают количество банкнот, отбракованных из-за ошибки подачи
  5. Размещайте банкноты в приемном кармане в горизонтальном положении
  6. Не подсчитывайте влажные и ветхие банкноты
  7. Не подсчитывайте порванные и деформированные банкноты. В противном случае возможно застревание
  8. Проверьте, что в банкнотах нет пыли, отсутствуют посторонние предметы, они могут вызвать отказ, поломку или застревание
  9. Запрещается подавать банкноты, скрепленные скобами, скрепками или резинкой!

Устранение замятий банкнот

При появлении на дисплее сообщения “ОЧИСТИТЕ КАРМАНЫ, НАЖМ. СБРОС” откройте крышку отсека для удаления банкнот с замятием. Потяните за ручку отсека и вытяните его наружу, затем удалите замятые банкноты (можно посмотреть в "Руководстве пользователя" (входит в комплект поставки)

Замена предохранителя

В случае перегорания, предохранитель подлежит замене. Откройте крышку предохранителя, утилизируйте старый предохранитель и установите новый. Для гарантированной защиты от возгораний используйте предохранители указанного типа (запасной предохранитель входит в комплект поставки)

Техническое обслуживание

Ошибки подсчета на DoCash DC-45V могут быть вызваны попаданием на датчики пыли, грязи и других посторонних материалов, так же выходом из строя основных датчиков, детекторов, систем и механизмов. Для обеспечения безаварийной работы требуется проведение следующих видов сервисного обслуживания:

  1. Ежедневное обслуживание
  2. Еженедельное обслуживание
  3. Ежемесячное обслуживание

Важно!

  • При проведении очистки старайтесь не повредить сортировщик. С особой аккуратностью следует обращаться с дисплеем, детекторами и датчиками внутри устройства
  • Не используйте химикаты, например, бензин или растворитель. Использование таких материалов может привести к обесцвечиванию или поломке деталей аппарата. Для протирки используйте мягкую безворсовую ткань
  • Если на устройстве скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании DoCash GmbH для получения информации о том, как очистить устройство, не вызвав его повреждения

Ежедневное обслуживание. В процессе ежедневного обслуживания проводится очистка датчиков и детекторов (зоны очистки) устройства с помощью кисточки или мягкой ткани без ворса, Вы так же можете использовать портативный пылесос с маленькой пластмассовой насадкой для удаления пыли и частиц бумаги из подающего кармана, карманов верхнего и нижнего протяжных механизмов и рабочей зоны. Протрите дисплей и корпус влажной безворсовой тканью, начав с экрана

Еженедельное обслуживание. В процессе еженедельного обслуживания проводится очистка всех детекторов, датчиков обнаружения, роликов, а так же внешних частей устройства (зоны очистки). Если вы обрабатываете большие объемы банкнот или очень грязные и жирные купюры или устройство интенсивно используется более 1-ой рабочей смены в день - Вам придется чистить сортировщик чаще чем раз в неделю

  • Очистка детекторв и датчиков обнаружения. Используйте кисточку с мягкой щетиной для аккуратного удаления пыли, не давайте пыли попадать в зазоры. Затем используйте сухую безворсовую хлопчатобумажную ткань, чтобы протереть стеклянные поверхности датчиков и детекторов. Чтобы ранее стертая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного датчика и детектора
  • Очистка роликов. Используйте влажную безворсовую хлопчатобумажную ткань для очистки поверхности роликов, поворачивая их вручную, для очистки всей поверхности, и слегка нажимая на них. Просушите ролики другим куском ткани. Чтобы ранее стертая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного ролика
  • Очистка корпуса. Проверьте сортировщик на наличие повреждений. Используйте влажную, но так, чтобы с нее не капала вода, безворсовую хлопчатобумажную ткань, специальную салфетку или губку для очистки поверхности корпуса. Протрите внешние части устройства круговыми движениями, следите за тем, чтобы жидкость не попадала внутрь устройства. Если вам не удается удалить загрязнения водой, добавьте к воде немного жидкого мыла (пропорция - 5 частей воды на 1 часть моющего средства). После очистки, протрите внешние части устройства, чистой, сухой тканью без ворса

Зоны очистки DoCash DC-45V:

  1. Датчики и ролики подающего кармана
  2. Датчики и ролики блока детекции
  3. Датчики направляющей части и внутренней части аппарата
  4. Датчики и ролики приёмного кармана
  5. Датчики кармана отбраковки

Ежемесячное обслуживание. Ежемесячное обслуживание DoCash DC-45V включает следующие работы:

  1. Очистка тракта прибора от грязи, пыли, обрывков бумаги
  2. Синхронизация работы основного и вспомогательного двигателей, а также полная калибровка всех датчиков в блоке детекции
  3. Сбор информации о работе аппарата (объём просчитанной денежной массы, причины и признаки отбраковки и т.д.) и предложение оптимального алгоритма работы устройства
  4. По мере поступления обновленного программного обеспечения (ПО) проводится перезапись ПО на аппарате для более надёжного контроля подлинности и отбраковки новых видов поддельных банкнот
  5. Выполнение полного комплекса работ в соответствии с сервисной документацией "DC-45V Service Manual, DoCash GmbH"

Внимание! Ежемесячное обслуживание сортировщика DoCash DC-45V должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!


Меры предосторожности

Для обеспечения долговечной и надежной работы DoCash DC-45V, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

  1. Размещайте устройство на твердой плоской поверхности
  2. Не рекомендуется устанавливать сортировщик DoCash в нижеследующих местах, из-за возникновения угрозы безопасности и возможности ускоренного износа сортировщика, что может привести к выходу его из строя
    • В запыленном месте
    • В месте, где на него может попасть вода
    • В месте с прямым искусственным или солнечным светом
    • В месте с потоками воздуха от кондиционеров, вентиляторов и т.п.
    • В месте с высокой температурой, высокой влажностью или низкой температурой
    • В месте с летучими газами или воспламеняющимися материалами
    • На расстоянии менее 1 метра от нагревательных приборов
  3. Устанавливайте только в тех местах, в которых за аппаратом можно организовать хороший ежедневный контроль
  4. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
  5. Если у Вас возникли вопросы или трудности в установке DoCash DC-45V, обращайтесь к вашему уполномоченному дистрибьютору или в авторизованный сервисный центр
  6. Поставляемый с устройством шнур питания следует включать только в заземленную розетку
  7. Для обеспечения безопасности и устранении электростатических разрядов и помех необходимо выполнить заземление (класса D). Кроме того, провод заземления запрещается использовать совместно с другими устройствами. В случае возникновения вопросов по заземлению проконсультируйтесь с официальным дистрибьютором и уполномоченным дилером продукции DoCash GmbH
  8. Не используйте шнур электропитания и вилку для других целей. В случае утери или повреждения, приобретите шнур с вилкой у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый шнур электропитания и вилка предназначены и аттестованы для подключения к этому изделию
  9. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
  10. Во время работы устройства не отключайте питание, не отсоединяйте вилку электропитания из розетки и не открывайте крышки
  11. Не модифицируйте DoCash DC-45V и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства или травм персонала
  12. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
  13. Не прилагайте чрезмерных усилий при открытии крышек сортировщика
  14. Не прикасайтесь к дисплею острыми предметами, такими как ручка, карандаш и т.п.
  15. Если DoCash DC-45V не используется в течение долгого времени, во избежание повреждений и загрязнения датчиков, отключите пожалуйста питание, выньте вилку из розетки и накройте сортировщик чехлом
  16. Следите, пожалуйста, за тем, чтобы посторонние предметы, например, монеты или скрепки, не попадали внутрь устройства, т.к. это может привести к его повреждению
  17. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в "Руководстве пользователя" (входит в комплект поставки)
  18. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации DoCash DC-45V!

Комплектация

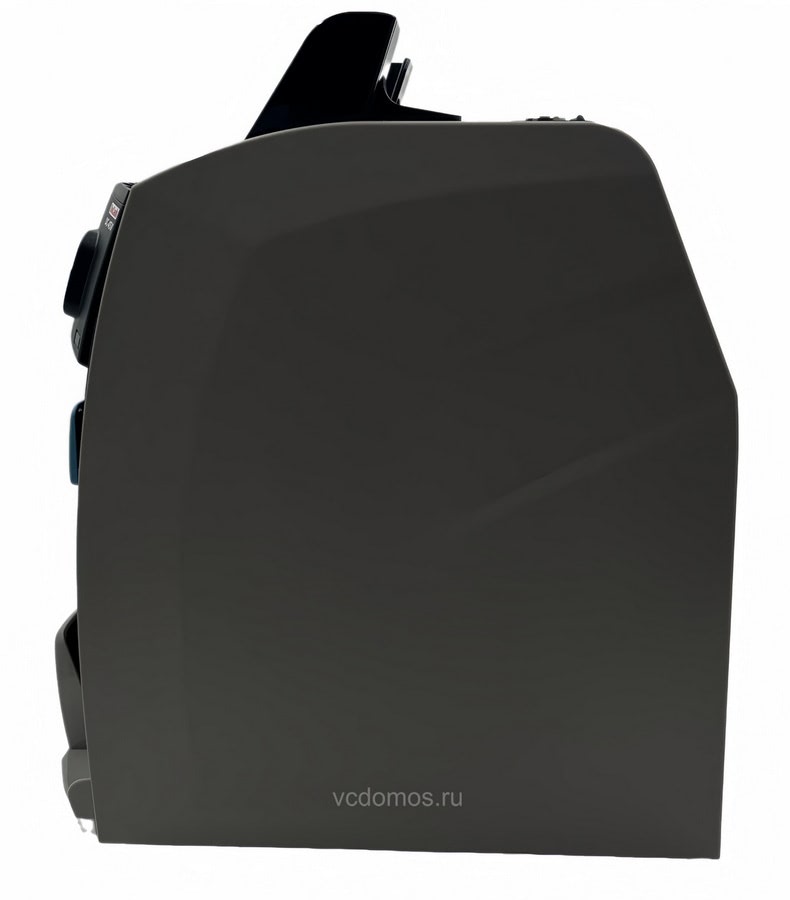

  1. Сортировщик банкнот DoCash DC-45V
  2. Кабель питания
  3. Кисть для очистки
  4. Предохранитель
  5. Руководство по эксплуатации
  6. Гарантийный талон
  7. Опционально:

Применение

  1. Банки
  2. Расчетно-кассовые центры
  3. Операционные кассы
  4. Валютные кассы
  5. Пункты обмена валют
  6. Инкассаторские компании
  7. Крупный и средний ритейл
  8. Предприятия розничной торговли
  9. Транспортные компании
  10. Автосалоны
  11. АЗС
  12. Отели
  13. Рестораны
  14. Билетные кассы
Производитель
DoCash
Модель
DC-45V
Скорость счета, банкнот в минуту
1200
Скорость счета (с детекцией), банкнот в минуту
1000
Скорость счета ( в режиме сортировки), банкнот в минуту
1000
Скорость счета (со сканированием серийных номеров), банкнот в минуту
800
Емкость подающего кармана, банкнот
500
Емкость приемного кармана, банкнот
220
Емкость кармана отбракавки, банкнот
50 (регулируемая)
Система транспортировки
Роликовая фрикционная
Виды валют
RUB, USD, EUR
Максимальное количество обрабатываемых валют
7
Рекомендован ЦБ РФ
Да
Соответствует требованиям ЦБ РФ
Да
Количество карманов
1+1
Ультрафиолетовый контроль
Да
Инфракрасный контроль
Да
Контроль видимого образа
Да (CIS)
Магнитный контроль
Да (восьмиканальный датчик)
Контроль оптической плотности
Да
Геометрический контроль
Да
Размер проверяемых банкнот, мм
от 60x90 мм до 100x185 мм
Автоматическое определение номинала
Да
Бережный пересчет банкнот различной степени изношенности
Да
Сортировка по ориентации
Да
Сортировка по лицу
Да
Сортировка по номиналу
Да
Сквозной пересчет смешанной пачки
Да
Простой пересчет количества банкнот
Да
Простой пересчет количества банкнот с контролем геометрический размеров
Да
Отсчет пачки банкнот заданного размера
Да (диапазон настройки 0-200 банкнот)
Контроль целостности
Да
Контроль сдвоенности
Да
Контроль цепочки банкнот
Да
Выявление композитных (склеенных из фрагментов) банкнот
ДА
Контроль банкнот с большим отсутствующем фрагментом
Да
Контроль замятий банкнот
Да
Фасовка
Да
Фасовка по количеству листов
Да
Суммирование результатов пересчета
Да
Сканировение серийных номеров банкнот
Да
Сравнение серийных номеров банкнот
Да
Печать серийных номеров банкнот
Да
Подключение внешнего дисплея
Да
Подключение внешнего принтера
Да
Совместимость с системой событийного видеоконтроля ЧЕКТВ БАНК
Да
Возможность автоматической и ручной выгрузки результатов пересчета в ЧЕКТВ БАНК
Да
Одновременная работа принтера и ЧЕКТВ БАНК
Да
Возможность интеграции в IT-систему банка
Да
Дисплей, диагональ (дюймы)
ЖК
Русскоязычный интерфейс меню
Да
Отображение на дисплее всех производимых действий сортировщика
Да
Отображение результатов пересчета на дисплее клиента
Да
Звуковая и кодовая индикация при обнаружении подозрительной банкноты
Да
Световая индикация при обнаружении подозрительной банкноты
Да
Звуковай сигнал при ошибке и остановке счета
Да
Автостарт
Да
Ручной старт
Да
Автоматический рестарт
Да
Подключение к ПК
Да
Обновление ПО
Да
Тип интерфейса
RS232, RJ-11, USB Type A, SD-card
Самодиагностика всех узлов при включении машины
Да
Легкий доступ к рабочему тракту для чистки датчиков
Да
Относительная влажность, %
40-90
Температура, °С
0-40
Потребляемая мощность, Вт
≤50
Питание, В/Гц
100-240/50-60
Габаритные размеры (ШхГхВ), мм
271x251x263
Масса, кг
9
Гарантия производителя
1 год
Производство
Китай

Рекомендуемые товары:

Этот сайт использует cookie-файлы и другие технологии, чтобы помочь Вам в навигации, а также для предоставления лучшего пользовательского опыта и анализа использования наших продуктов и услуг

×
Понятно
