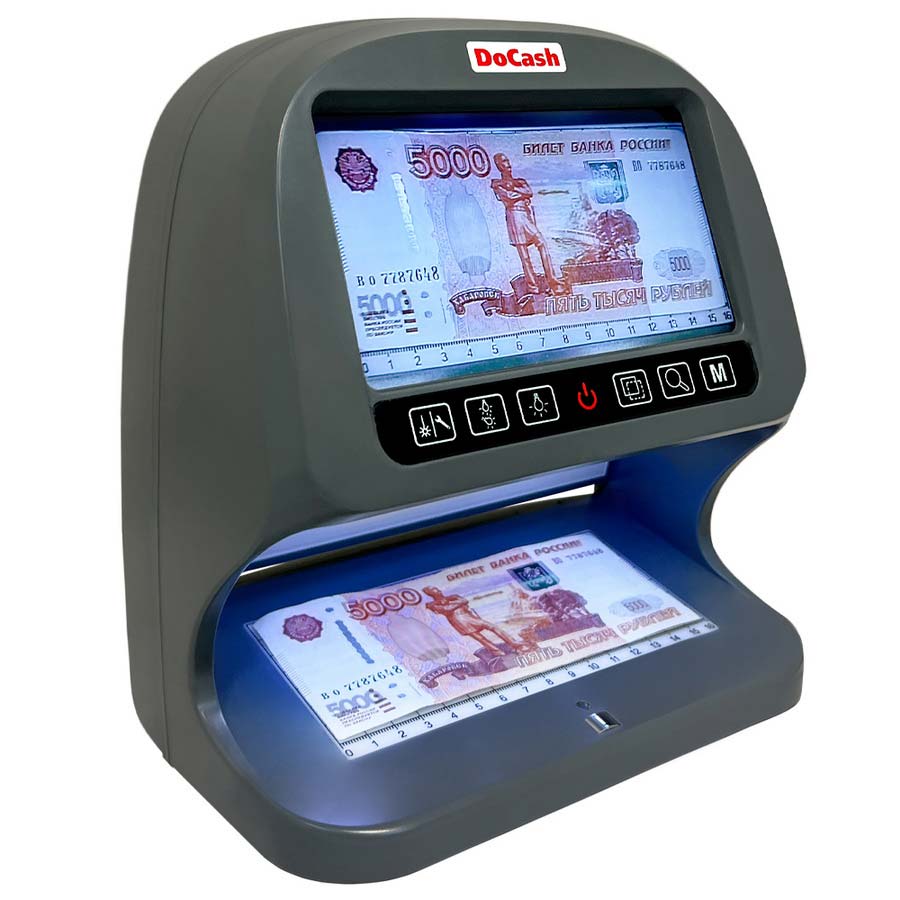

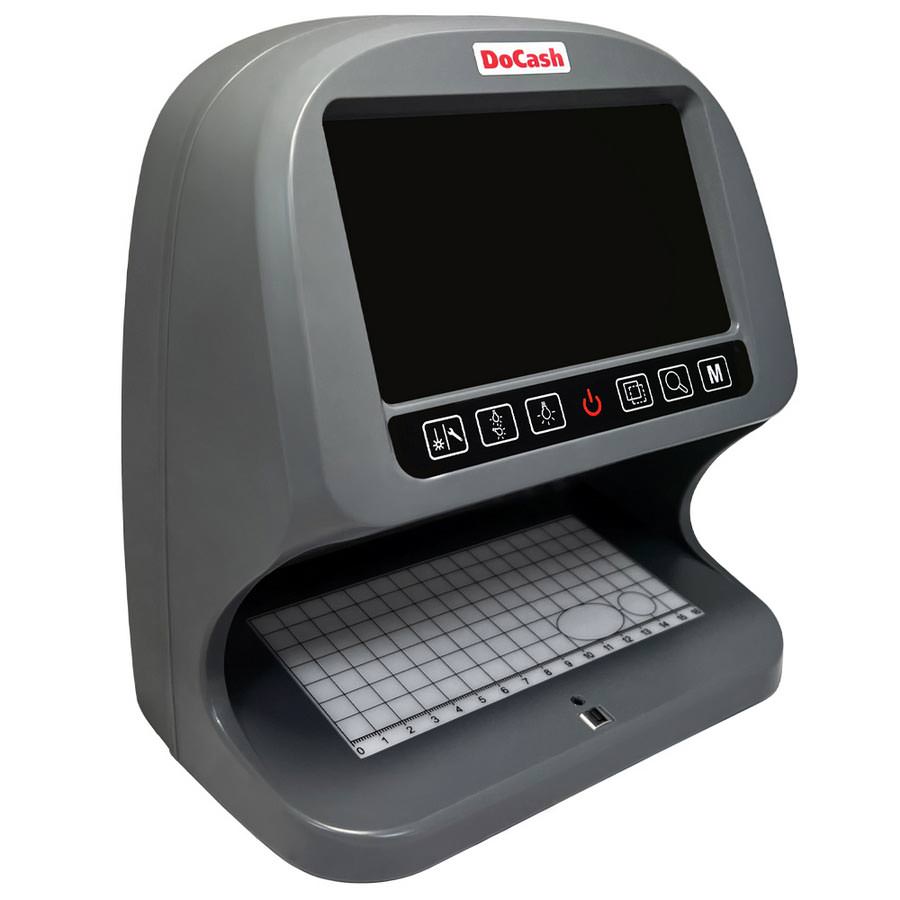

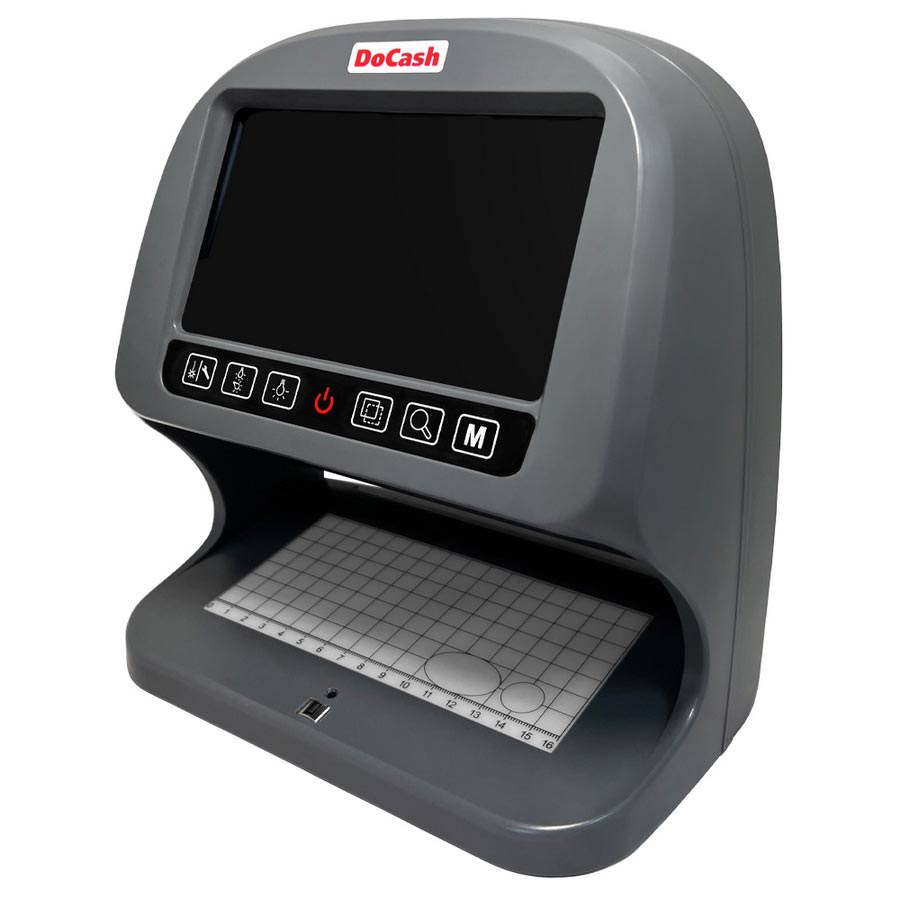

DoCash BIG D - Универсальный просмотровый детектор

DoCash BIG D

DoCash BIG D - Универсальный просмотровый детектор. Обеспечивает экспертный уровень оценки подлинности валют, ценных бумаг, паспортов и любых документов, напечатанных на бланках строгого учёта и имеющих защитные признаки. Полностью светодиодная подсветка, которая долговечнее и безопаснее традиционных ламп. Суммарная мощность УФ-светодиодов - 27 Вт, это лучшие показатели в приборах такого класса. Проверка по нескольким видам контроля одновременно. Две встроенные видеокамеры, линейное увеличение на мониторе при использовании встроенных камер - 1х/20х. Просмотровый стол с измерительной линейкой и нижней белой подсветкой. Щель на задней стенке корпуса для проверки документа большого формата, что позволяет производить контроль подлинности документов формата А4 по всей площади. Цветной ЖК-монитор диагональю 7 дюймов с настройкой яркости, контрастности и насыщенности. Настройки сохраняются в энергонезависимой памяти. Таймер автоматического отключения, режим энергосбережения и датчик автоматического запуска. При необходимости может быть оснащён дополнительными выносными приборами для углублённого контроля

DoCash BIG D разработан в соответствии с действующими требованиями Банка России к проверке подлинности банкнот Российских рублей в кассах кредитных организаций. Соответствует требованиям, предъявленным к техническим средствам контроля подлинности денежных знаков, изложенными в Положении № 630-П «О порядке ведения кассовых операций и правилах хранения, перевозки и инкассации банкнот и монет Банка России в кредитных организациях на территории Российской Федерации». Может применяться для дополнительного углублённого визуального контроля всех машиночитаемых защитных признаков банкнот Банка России, перечисленных в Указании Банка России № 2087-У «О перечне машиночитаемых защитных признаков банкнот Банка России, подлежащих проверке кредитными организациями»

Соответствует требованиям норм безопасности - ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитной совместимости технических средств»

Назначение

Универсальный просмотровый детектор DoCash BIG D предназначен для визуального контроля признаков подлинности банкнот, ценных бумаг, акцизных марок и других документов, имеющих защитные признаки. Позволяет контролировать отсутствие на бумаге общего видимого свечения в ультрафиолетовых лучах, проверять наличие инфракрасных меток в отражённом свете, а также в отражённом свете с чередованием двух длин волн 850/940 нм, проверять наличие люминесценции отдельных участков листа в ультрафиолетовых лучах (меток, защитных нитей и волокон), проверять наличие на бумаге водяных знаков и защитных нитей, проверять поверхность банкнот и других документов с наличием защитных элементов в белом отражённом косопадающем свете, контролировать наличие и подлинность микроперфорации, микропечати и других признаков с оптическим увеличением 20х, контролировать наличие, цвет свечения и тип антистоксовской метки, контролировать наличие защитных магнитных меток, контролировать фрагменты изображения банкноты в отражённом белом свете, проводить углублённый контроль при совместном использовании с дополнительными выносными приборами

Особенности

1. DoCash BIG D - Обновлённый детектор с прежним качеством и надёжностью. Одной из главных особенностей новой модификации, является переход на полностью светодиодную подсветку последнего поколения, доработка основных компонентов и новый современный, эргономичный дизайн. Незаменимый помощник при проверке подлинности банкнот, ценных бумаг, паспортов и любых документов, напечатанных на защищённых бланках строгого учёта. Позволяет провести проверку всех основных защитных признаков. Подходит как специалистам и экспертам, которые обладают специальными знаниями в области полиграфической защиты банкнот и ценных бумаг и методов её контроля, так и обычным пользователям, имеющим базовые знания в этой области. Идеальное решение для кредитных и финансовых организаций, юридических и нотариальных контор, структур, осуществляющих контроль подлинности банкнот и документов, а также профессиональных экспертов различной специализации
2. Высокий уровень контроля подлинности. Детектор оснащён источником ультрафиолетового излучения, состоящего из блока светодиодов суммарной мощностью 27 Вт, излучающих на длине волны 360-365 нм, источником верхнего инфракрасного излучения (рабочий диапазон 800-1000 нм), источником верхнего инфракрасного излучения, излучающим на длинах 850/940 нм, источником лазерного излучения (длина волны лазерного излучения 980 нм, мощность 50 мВт), датчиком магнитных меток, источником верхнего белого, нижнего белого и косопадающего белого излучения. DoCash BIG D надёжная защита от мошенников!
3. В детекторе УФ-метки наблюдаются непосредственно на поверхности документа, при его помещении внутрь. ИК-метки и спецэлементы «М» наблюдаются при помощи ЖК-монитора. Антистоксовские метки наблюдаются на документе в точке фокуса лазерного излучения. Наличие защитных магнитных меток проверяется с помощью датчика магнитных меток. Виды и способы печати, дефекты печати и возможные подчистки в документах строгого учёта, элементы защиты с цветопеременными эффектами (оптически переменной краски, скрытых муаровых полос), кипп-эффекта, защитных голограмм, микропечати, микроперфорации и других защитных признаков - наблюдаются как непосредственно на документе, так и при помощи ЖК-монитора в белом отражённом, косопадающем и проходящем свете, а также с увеличением 20х. Использование DoCash BIG D позволяет повысить достоверность выводов о подлинности исследуемых образцов. Окончательные выводы о подлинности образца делаются человеком, использующим детектор и собственные знания о характеристиках подлинных банкнот, ценных бумаг и защищённых документов

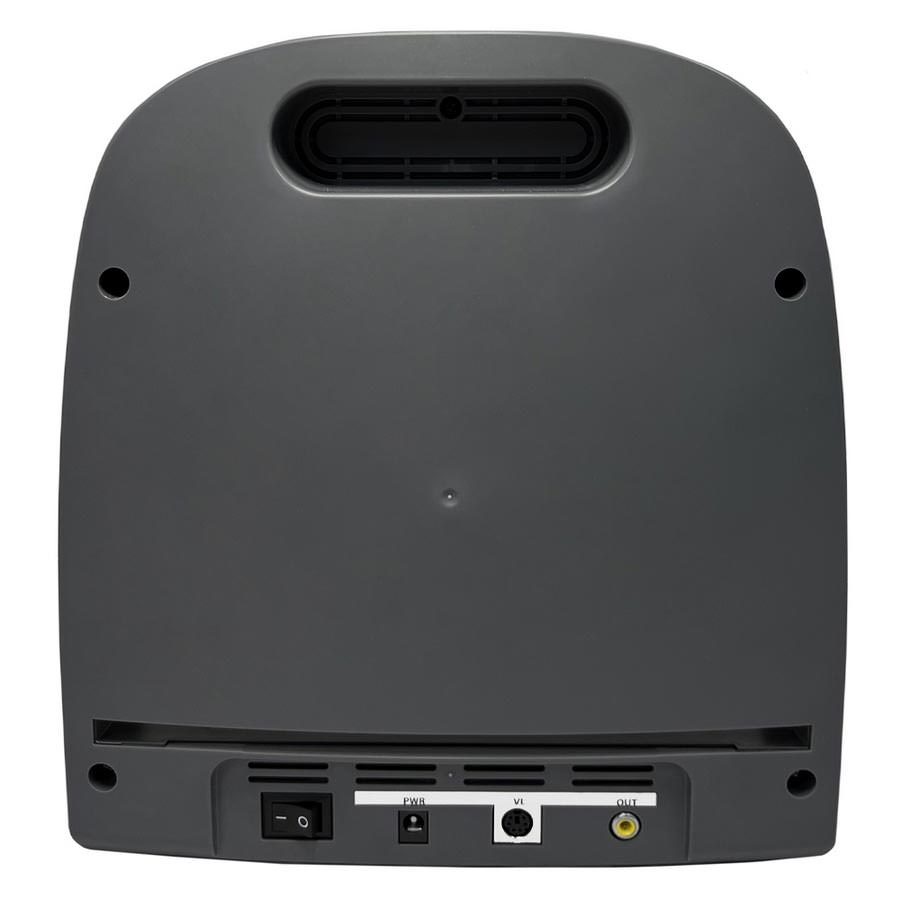

4. Благодаря специальной щели для прохождения документа большого формата на задней стенке корпуса, позволяет производить контроль подлинности документов, ценных бумаг и защищённых бланков строгого учёта формата А4 по всей площади

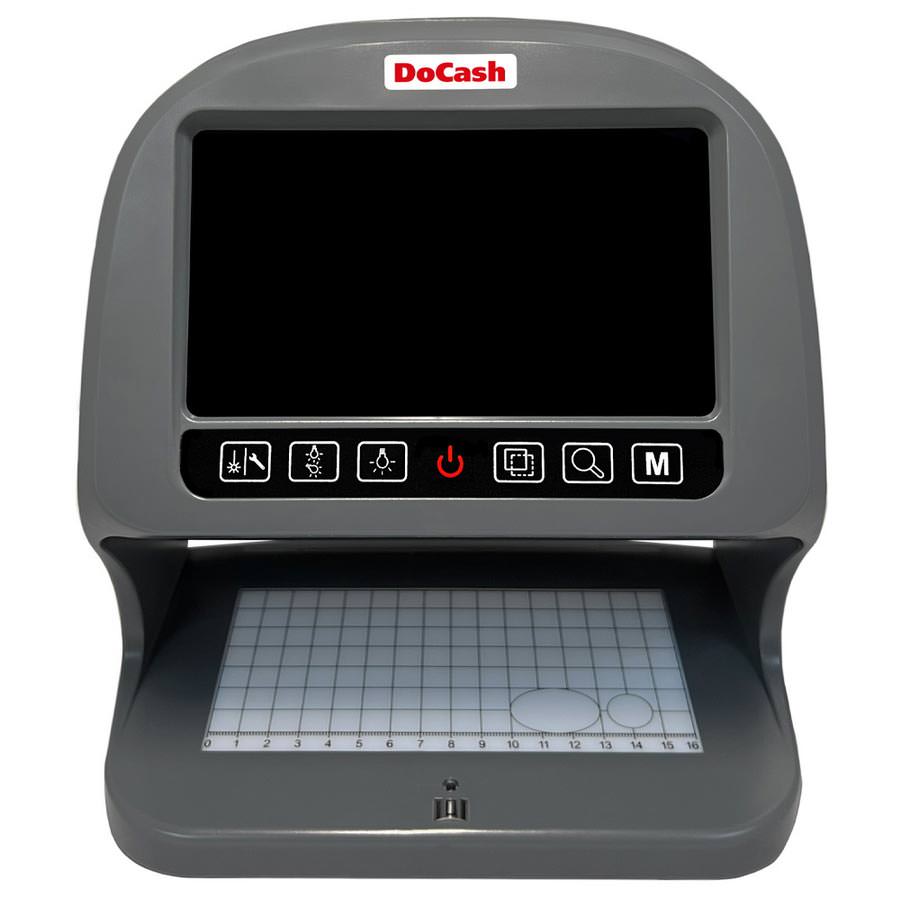

5. Просмотровый стол с измерительной линейкой и белой подсветкой, позволяющий проводить контроль на просвет, и контролировать как размеры самих банкнот, так и правильность расположения отдельных меток на них

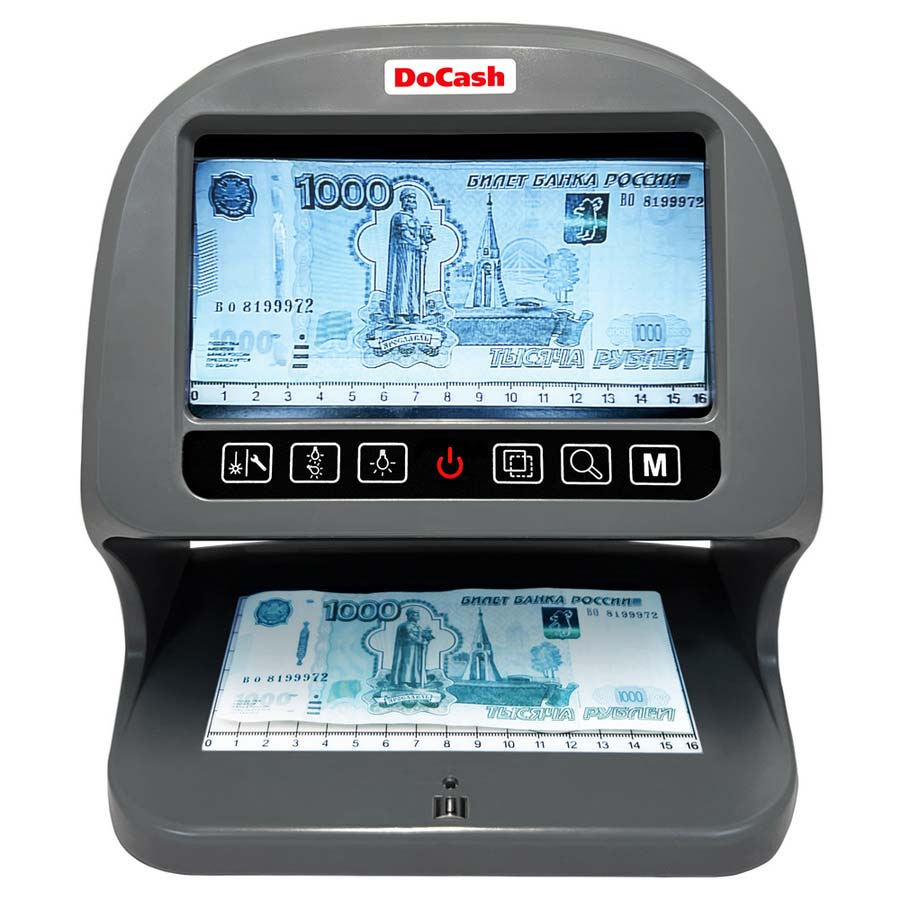

6. Оснащён двумя встроенными видеокамерами, передающими на монитор изображение документа размещённого на просмотровом столе в масштабе 1:1 либо с увеличением 20:1 (линейное увеличение на мониторе при использовании встроенных камер - 1х/20х)
7. Прост и удобен в настройке и использовании. Простота и удобство использования обеспечивают высокую эффективность и качество проверки подлинности. С DoCash BIG D легко и комфортно работать операторам всех возрастных групп! (видео по настройке и использованию)
8. Цветной ЖК-дисплей диагональю 7" (17,8 см). Настраиваемые - яркость, контрастность, насыщенность (в режиме увеличения), время автоматического отключения и другие параметры. Данные настроек записываются в энергонезависимую память. На мониторе отображаются информационные сообщения (подсказки), указывающие какой режим работы используется в текущий момент
9. Детектор управляется при помощи системы экранного меню. Для наиболее часто используемых функций предусмотрены отдельные клавиши. Полностью русифицированный интерфейс
10. Таймер автоматического отключения, режим энергосбережения и датчик автоматического запуска. Настройка таймера автоматического отключения сохраняется в энергонезависимой памяти и используется в дальнейшем по умолчанию. Если DoCash BIG D задействован непостоянно, он «засыпает». Но как только объект появляется в зоне срабатывания сенсора (датчика автоматического запуска), прибор мгновенно включается, причём в том режиме, в котором «уснул». Если детектор не использовался более часа, то он переходит в «фазу глубокого сна», когда энергия отключается от основных узлов, в том числе от экрана. Но и в этом случае сенсор среагирует на приближение объекта к просмотровой зоне. Потребуется около трёх секунд, чтобы детектор активировался, правда, в этом случае включение начнётся с момента заставки, а не с ранее используемого режима
11. При необходимости, DoCash BIG D может быть оснащён дополнительными выносными приборами (опция не входят в комплект поставки), которые дают возможность проводить дополнительный контроль исследуемого документа. Углублённый контроль при увеличении в трёх диапазонах (Белый/ИК/УФ) при совместном использовании с телевизионной лупой DoCash VL. Что позволяет проводить детальное изучение видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток (линейное увеличение на мониторе - 20х (двадцатикратное), детальное изучение способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками (с увеличением 20х), детальное изучение способа печати и качества исполнения фрагментов изображений, нитей и волокон люминесцирующих под воздействием УФ-излучения (с увеличением 20х)
12. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии, обращайтесь к нашим специалистам за подробной консультацией (+7 (495) 472-57-31, sale@vcdomos.ru, авторизованный сервисный центр продукции DoCash)
13. Компания «DoCash» устанавливает официальный срок службы (срок полезного использования) детектора - 7 лет, при условии соблюдения правил эксплуатации и регулярного технического обслуживания. Учитывая высокое качество, надёжность и степень безопасности DoCash BIG D, фактический срок эксплуатации может значительно превышать официальный
14. Оснащён небольшими ножками из вспененного полиуретана, благодаря чему детектор хорошо держится даже на стекле и любых полированных поверхностях, что снижает возможность случайного падения
15. Современный эргономичный дизайн
16. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Огромный выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Режимы работы

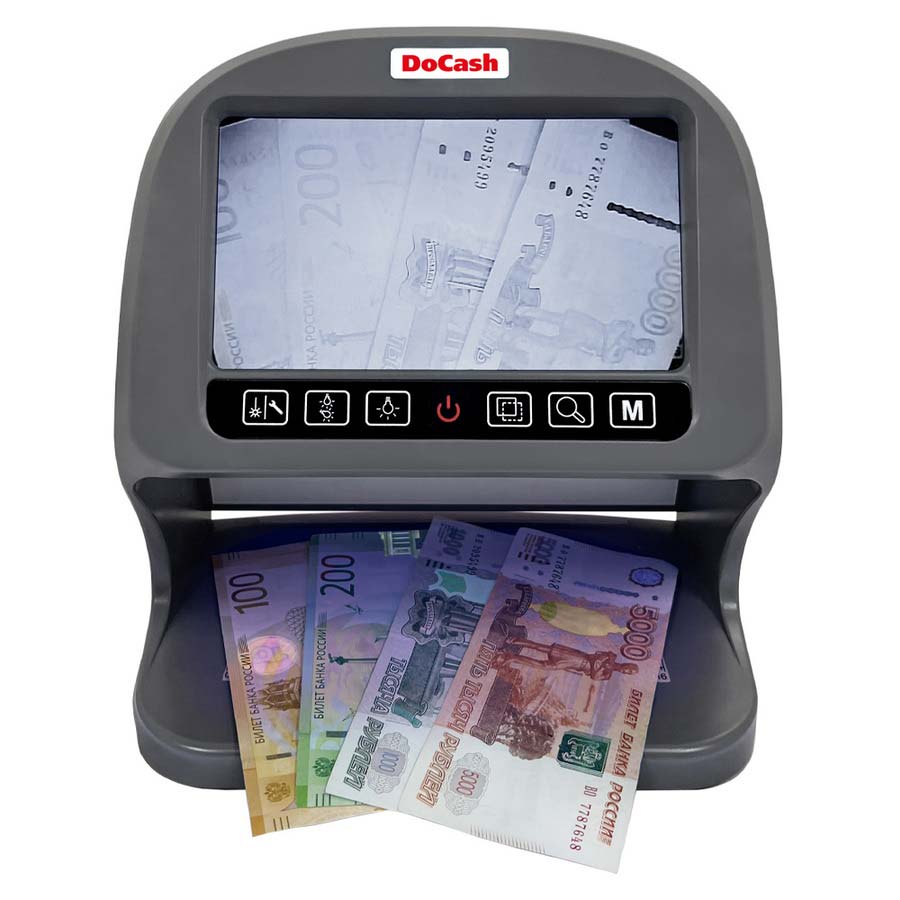

1. Верхняя ИК, верхняя ИК+УФ подсветки. Пользователю доступна проверка банкнот в инфракрасном и ультрафиолетовом свете. И, что важно, контроль инфракрасных меток доступен пользователю постоянно, что позволяет DoCash BIG D производить проверку подлинности банкнот в двух режимах одновременно. При этом на экран выводятся элементы изображения банкнот, нанесенные ИК-метамерными красками, а при взгляде на сами купюры становится заметна люминесценция отдельных участков банкнот (меток, волокон и фрагментов рисунка), а также отсутствие фонового свечения бумаги у подлинных денег под воздействием ультрафиолета. Таким образом, работа в двух режимах, во-первых, существенно экономит время, а во-вторых, гарантирует более точный контроль
2. Антистокс (проверка антистоксовского люминофора). «Антистокс» представляет собой особый вид люминесценции. На банкноту в определённых местах нанесены специальные метки — люминофоры, которые при сильном излучении ИК-лазера светятся на банкноте зелёным или красным цветом. Поскольку высокую интенсивность инфракрасного свечения создать трудно, то светится всего одна, но хорошо заметная точка (диаметром около 0,5-1 мм). На Российских рублях люминофор красного свечения можно увидеть на серийном номере красного цвета, зеленого - на узорной розетке серого цвета с обозначением номинала. Для удобства идентификации люминофора на просмотровой панели нанесена зона малого овала
3. Контроль спецэлемента «М» (визуализация в режиме двухдиапазонной ИК подсветки). Позволяет визуализировать спецэлемент «М» — мигающие (появляющиеся и исчезающие) изображения (к примеру, у 100-долларовой купюры «пропадает» герб и серийный номер, а на купюрах достоинством 5000 и 500 рублей (модификация 2010 года) - серийный номер в правом верхнем углу банкноты)

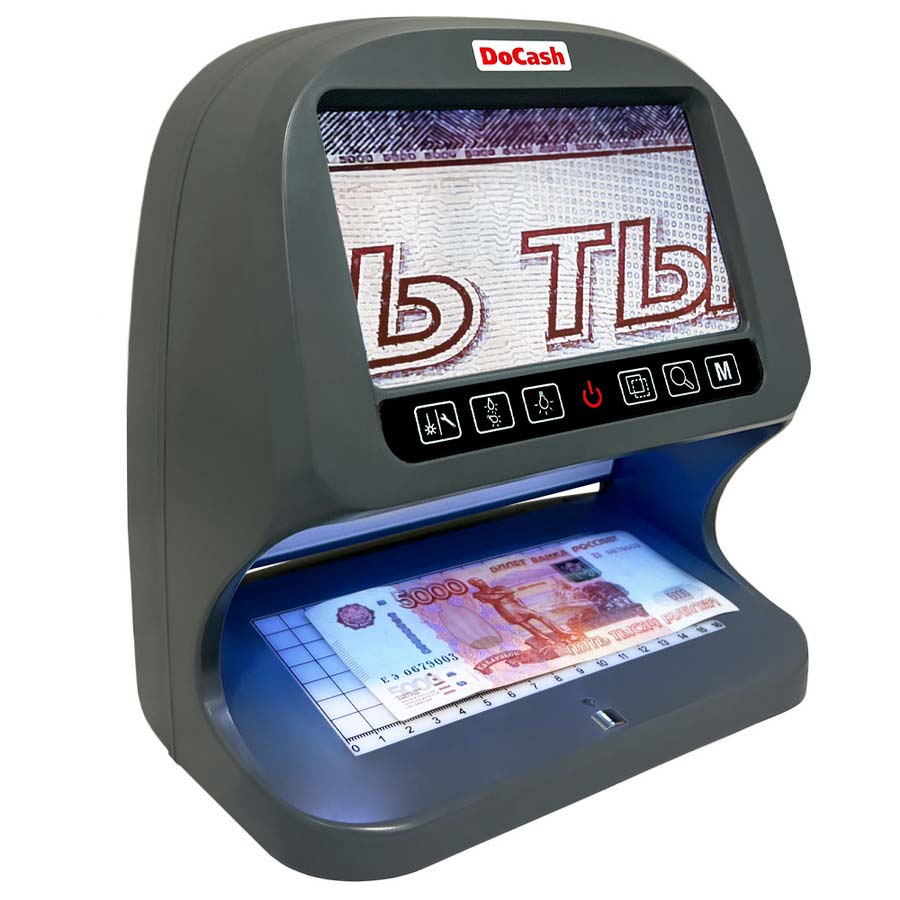

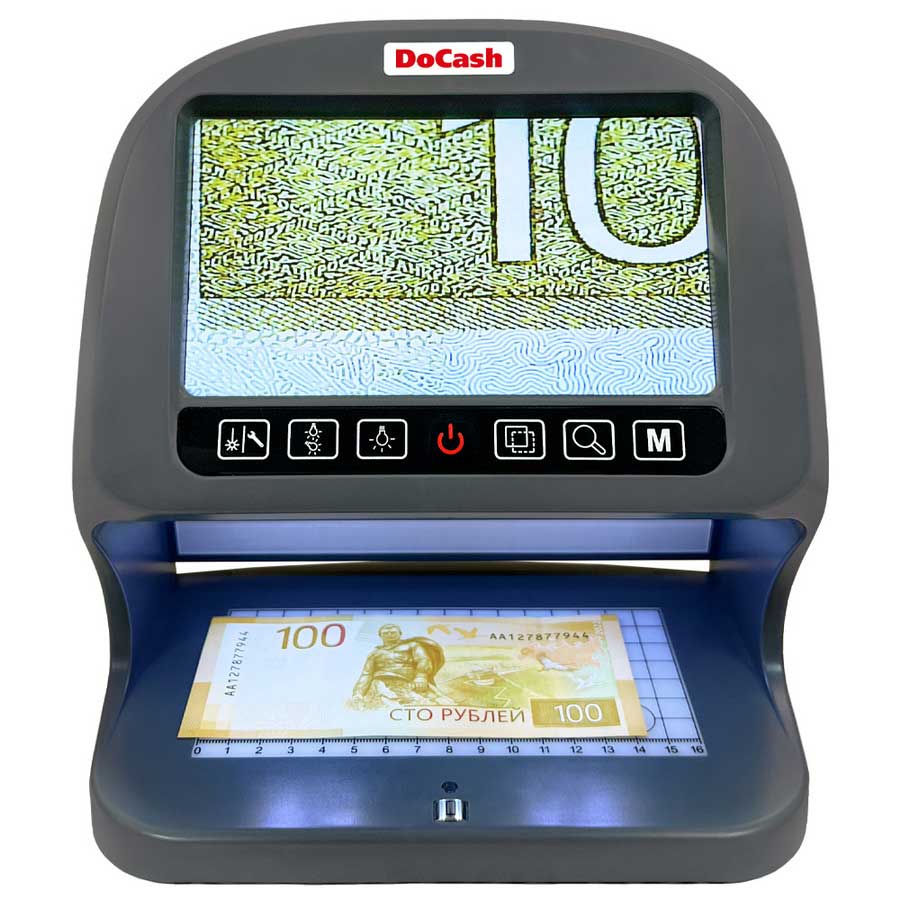

4. Увеличение изображения в 10 и 20 раз. Этот режим позволяет рассмотреть на экране микрошрифты, детали рисунков, перфорацию, выявить нарушения печати, попытки внесения изменений методами подчистки, наклейки и различные затёртости без использования выносной лупы. Для этого DoCash BIG D оснащён встроенной камерой, способной выводить на экран изображение с 10-и и 20-и кратным увеличением. На экране при этом отображается рисунок той части купюры (документа), которая находится в зоне большого овала
5. Косопадающая подсветка. Включение косопадающего света дает возможность выявлять оптически переменную краску. Так на пятитысячной купюре модификации 2010 года, под воздействием косопадающего света становятся видны сразу несколько защитных признаков (скрытое изображение букв "РР", муаровый узор и синяя полоса не гербе г. Хабаровска), а на пятисот рублевой купюре - на однотонном поле заметно изображение числа 500, каждая цифра которого имеет свою краску.
6. Отражённый верхний свет. Помогает внимательно рассмотреть банкноты и лучше изучить виды печати, затёртости, а также признаки защиты, которые можно распознать без использования специальных приборов
7. Нижняя подсветка. С помощью данной подсветки удобно проверять водяные знаки, а также элементы совмещения, которые есть, например, у евро — в виде номинала или у Российских рублей — в виде узоров

Виды контроля

1. ИК-контроль (позволяет визуализировать элементы изображения, нанесенные ИК-метамерными красками)
2. УФ-контроль (визуализация общего фона люминесценции и отдельных элементов изображения)
3. Контроль спецэлемента «М» (визуализация в режиме двухдиапазонной ИК-подсветки)
4. Контроль специальных красок с антистоксовыми люминофорами (антистоксовые люминофоры при воздействии особого инфракрасного излучения светятся зеленым или красным цветом)
5. Контроль в белом проходящем свете
6. Контроль в белом отраженном свете
7. Контроль в белом косопадающем свете
8. Контроль в видимом спектре с 10-и 20-и кратным увеличением изображения
9. Магнитный контроль (наличие специальных защитных меток, надписей и рисунков, нанесенных магнитными красками)
10. Геометрический контроль

Настройки

На панели управления детектора имеется кнопка - “Гаечный ключ”, при последовательном нажатии на эту кнопку переключаются настройки изображения - яркость, контрастность, насыщенность (в режиме увеличения), время автоматического отключения (через 1, 5, 10, 20, 30 мин), включение/выключение магнитного датчика. Изменяйте настройки клавишами, расположенными под экраном, при этом на нём отображаются пиктограммы с соответствующим режимом работы. Настройки сохраняются при отключении детектора. Выход из режима настроек - при помощи кнопки на панели управления или автоматически с запоминанием установленной настройки в энергонезависимой памяти, если клавиши не были нажаты в течение 5 секунд

Техническое обслуживание

DoCash BIG D - сложное техническое устройство, имеющее чувствительные датчики и детекторы для выполнения контроля подлинности банкнот, ценных бумаг и другой защищённой полиграфической продукции. Ошибки детекции могут быть вызваны попаданием на датчики пыли, грязи и других посторонних материалов, а также, выходом из строя основных систем и механизмов

Базовую очистку детектора пользователь проводит самостоятельно, так как для этого не требуется специального инструмента или дополнительных знаний и навыков. Очистку поверхностей от загрязнений допускается производить нейтральными моющими средствами на водяной основе (например, для мытья посуды) либо очищающими составами на основе изопропилового спирта (рекомендуется). Все излишки моющего средства или очищающего состава должны быть тщательно удалены с поверхности прибора

Важно! При очистке поверхностей детектора наносите моющее средство или очищающий состав только при помощи мягкой ткани! Запрещается нанесение моющего средства или очищающего состава кистью, распылителем или из аэрозольного баллончика!

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с детекторами и датчиками внутри устройства. Если на DoCash BIG D скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании DoCash для получения информации о том, как очистить устройство, не вызвав его повреждения

В детекторе в качестве источников УФ-излучения, а также подсветки просмотрового стола, применяются светодиоды. При выходе светодиодов из строя, следует провести их замену, обратившись в сервисный центр

Плановое обслуживание. Плановое техническое обслуживание DoCash BIG D, требующее частичной разборки устройства сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «DoCash BIG Service Manual». Если устройство интенсивно используется более 1-й рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - чаще чем раз в квартал

Внимание! Плановое обслуживание DoCash BIG D должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы DoCash BIG D без вмешательства сервис-инженера, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Детектор необходимо устанавливать на ровную горизонтальную поверхность. Запрещается устанавливать прибор таким образом, что источники УФ-излучения становятся видны оператору!
2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
5. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
6. Во избежание засветки оптических датчиков не используйте DoCash BIG D под прямыми солнечными лучами или при ярком, направленном, искусственном освещении
7. Используйте для подключения прибора к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
8. Невидимое лазерное излучение! Лазерная аппаратура класса 1М. Не смотрите в пучок и не проводите непосредственных наблюдений с помощью оптических приборов! Расположение апертуры лазерного излучения и зона наблюдения меток, указана в «Руководстве пользователя» (входит в комплект поставки)
9. Запрещается смотреть на источники УФ-излучения во время их работы!
10. Рекомендуется включать источник УФ-излучения только на время проведения проверки и не оставлять его включённым после завершения проверки
11. Не модифицируйте детектор и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя», а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать DoCash BIG D строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства!
12. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в «Руководстве пользователя» или обратится в сервисный центр
13. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
14. При работе с дополнительными выносными приборами (телевизионные и оптические лупы, визуализаторы и т.д.), для присоединения их кабеля к DoCash BIG D, а также его отсоединения, убедитесь, что детектор выключен из розетки электропитания, либо при помощи выключателя питания
15. При завершении работы выключайте детектор
16. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
17. Помните, производитель не несёт ответственности за возможные последствия в случае неправильной эксплуатации DoCash BIG D!

Комплектация

1. Универсальный просмотровый детектор DoCash BIG D
2. Сетевой адаптер питания
3. Руководство по эксплуатации
4. Гарантийный талон
5. Опционально:
• Телевизионная лупа со встроенной УФ/ИК/Белой подсветкой (DoCash VL). Позволяет проводить профессиональную проверку подлинности банкнот различных валют и другой защищенной полиграфической продукции в ультрафиолетовом, инфракрасном и видимом спектре с увеличением 12-20 крат и более (кратность увеличения зависит от размера монитора детектора, к которому подключена телевизионная лупа)

Применение

1. Кредитные и финансовые организации
2. Юридические и нотариальные конторы
3. Структуры, осуществляющие контроль подлинности банкнот и документов
4. Профессиональные эксперты различной специализации
