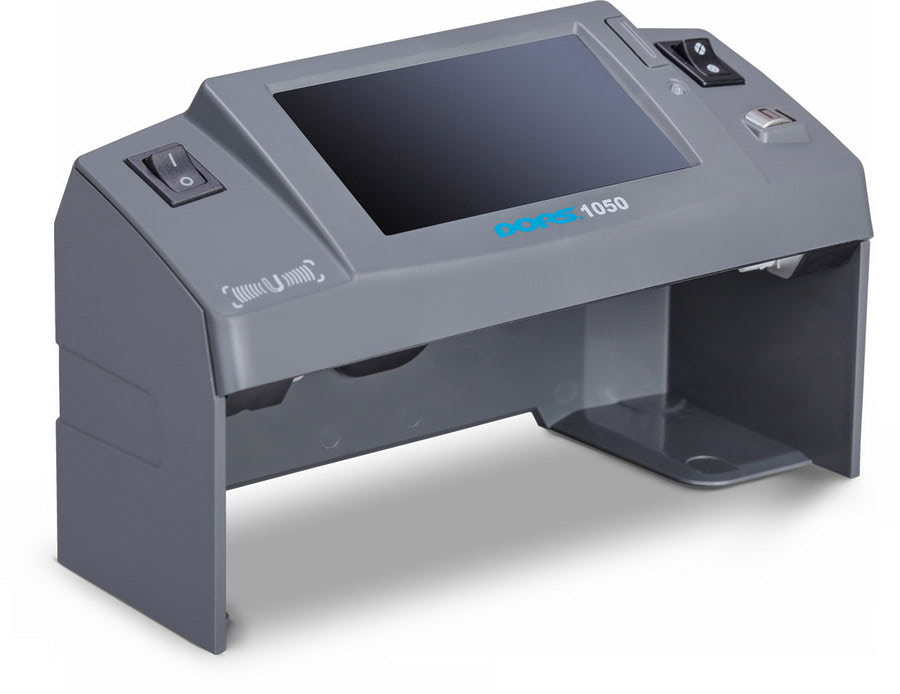

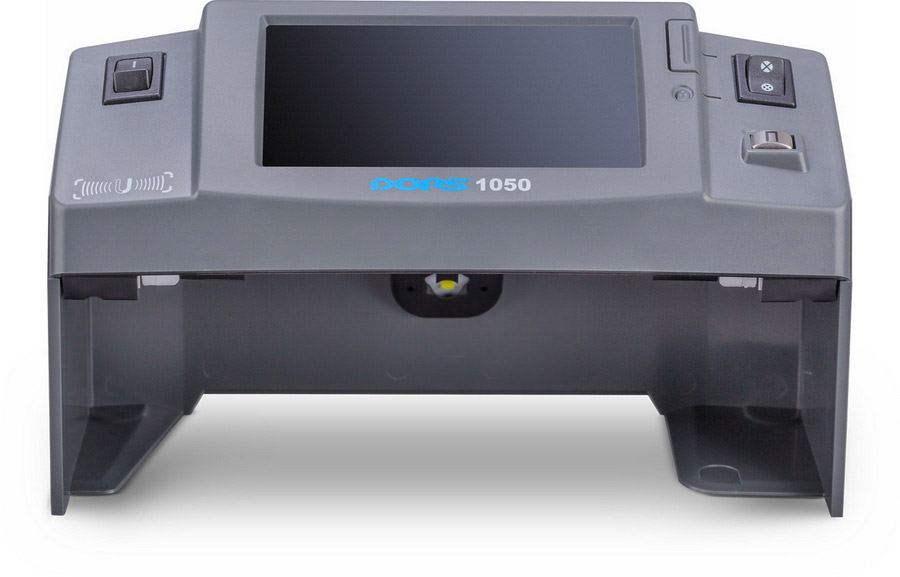

DORS 1050A - Универсальный просмотровый детектор

DORS 1050A

DORS 1050A - Универсальный просмотровый детектор. Обеспечивает высокий уровень оценки подлинности валют, ценных бумаг, паспортов и любых документов, напечатанных на бланках строгого учёта и имеющих защитные признаки. Шесть видов контроля, включая встроенный модуль интеллектуального антистокс-контроля iAS. Проверка по нескольким видам контроля одновременно. Магнитный и инфракрасный контроль включены всегда, независимо от других режимов работы. Любой режим контроля может быть активирован одним нажатием соответствующей кнопки. Встроенная видеокамера передаёт на монитор изображение объекта исследования. Цветной ЖК-дисплей диагональю 4,3 дюйма. Прост и удобен в использовании. Благодаря компактным размерам может работать даже в условиях дефицита свободного места. Имеет современный эргономичный дизайн

Соответствует требованиям норм безопасности - ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитной совместимости технических средств». Соответствует требованиям директивы RoHS Европейского союза

Назначение

Универсальный просмотровый детектор DORS 1050A предназначен для визуального контроля признаков подлинности банкнот, ценных бумаг, акцизных марок и других документов, имеющих защитные признаки, допускающие проверку на этом приборе. Позволяет контролировать отсутствие на бумаге общего видимого свечения в ультрафиолетовом излучении, проверять наличие люминесценции отдельных участков листа в ультрафиолетовых лучах (меток, защитных нитей и волокон), проверять наличие инфракрасных меток в отражённом свете, контролировать наличие антистоксовской метки, контролировать наличие защитных магнитных меток, проверять поверхность банкнот и других документов с наличием защитных элементов в белом отражённом косопадающем свете, например, контролировать наличие рельефа печатных элементов, проверять наличие на бумаге водяных знаков и защитных полос

Особенности

1. DORS 1050A - Незаменимый помощник при проверке подлинности банкнот, ценных бумаг, паспортов и любых документов, напечатанных на защищённых бланках строгого учёта. Позволяет проводить не только базовую проверку подлинности, но и осуществлять более глубокий контроль. Подходит как специалистам, которые обладают специальными знаниями в области полиграфической защиты банкнот и ценных бумаг и методов её контроля, так и обычным пользователям, имеющим базовые знания в этой области. Идеальное решение для кредитных и финансовых организаций, юридических и нотариальных контор, предприятий оптовой и розничной торговли, предприятий сферы услуг и т.п.
2. Высокий уровень контроля подлинности. Детектор оснащён источником ультрафиолетового (УФ) излучения, состоящего из 1-й люминесцентной лампы электрической мощностью 4 Вт, источником верхнего инфракрасного (ИК) излучения 940 нм, источником лазерного (980 нм) излучения, источником белого излучения. DORS 1050A надёжная защита от мошенников!
3. В детекторе УФ-метки наблюдаются непосредственно на поверхности документа, при его помещении в рабочую зону. ИК-метки наблюдаются при помощи ЖК-монитора. Антистоксовские метки наблюдаются в точке фокуса лазерного излучения. Наличие защитных магнитных меток проверяется с помощью датчика магнитных меток
4. Одновременная проверка по нескольким видам контроля, позволяющая DORS 1050A одновременно проводить с инфракрасным контролем как ультрафиолетового, так и контроля в белом косопадающем или проходящем свете. Магнитный и инфракрасный контроль включены всегда, независимо от других режимов работы
5. Оснащён видеокамерой, передающей на монитор изображение объекта исследования, размещённого снизу, в рабочей зоне детектора
6. Прост и удобен в использовании. Любой режим контроля может быть активирован одним нажатием на соответствующую кнопку на панели управления. Простота и удобство использования обеспечивают высокую эффективность и качество проверки подлинности. С DORS 1050A легко и комфортно работать операторам всех возрастных групп!
7. Цветной ЖК-дисплей диагональю 4,3" (10,9 см) обеспечивает контрастное, качественное и яркое изображение, что позволит оператору с легкостью осуществлять проверку подлинности банкнот или документов даже при ярком освещении в помещении. Высокая детализация изображения повышает качество проверки
8. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии, обращайтесь к нашим специалистам за подробной консультацией (+7 (495) 472-57-31, sale@vcdomos.ru, авторизованный сервисный центр продукции DORS)
9. Компания «DORS Industries LTD» устанавливает официальный срок службы (срок полезного использования) детектора - 7 лет, при условии соблюдения правил эксплуатации и регулярного технического обслуживания. Учитывая высокое качество, надёжность и степень безопасности DORS 1050A, фактический срок эксплуатации может значительно превышать официальный
10. Оснащён небольшими ножками из вспененного полиуретана, благодаря чему детектор хорошо держится даже на стекле и любых полированных поверхностях, что снижает возможность случайного падения
11. Имеет компактные размеры, идеально подходит для применения в условиях ограниченного пространства
12. Современный эргономичный дизайн
13. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Огромный выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Работа с детектором

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

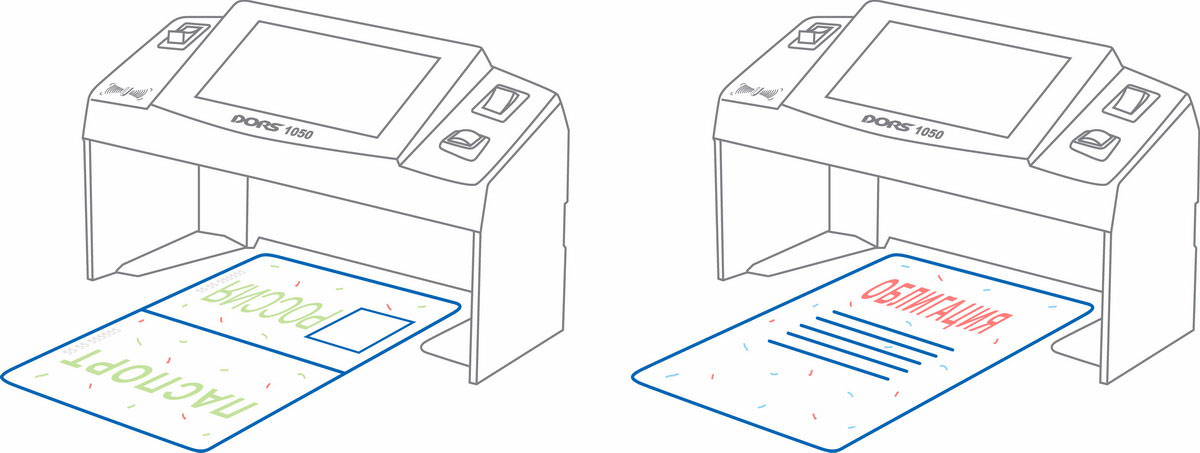

Установка. Установите DORS 1050A на ровную горизонтальную поверхность. При выборе места установки детектора оптимальным, с точки зрения углов обзора, считается такое его положение, при котором взгляд оператора будет перпендикулярен поверхности экрана

Включение/Выключение. Для начала работы с детектором, необходимо подсоединить сетевой кабель соответствующим разъёмом к прибору, а затем к розетке с переменным напряжением 190-240В, 50-60Гц. Запрещается подключать к сети электропитания прибор с повреждениями корпуса, повреждённым адаптером электропитания, либо с повреждёнными электрическими проводами! Далее включите детектор с помощью выключателя питания. При этом должен засветиться ЖК экран, указывающий на то, что детектор включен. Для выключения, нажмите на выключатель питания. Отключение сетевого шнура от питающей сети оставляется на усмотрение пользователя. Отключать сетевой шнур целесообразно только при длительном (более нескольких суток) простое прибора

Проверка подлинности

При включении DORS 1050A включается экран монитора и включается подсветка (ультрафиолетовая лампа или белый светодиод, зависит от положения переключателя — УФ/Белая, этим же переключателем можно изменить подсветку во время работы). В обоих режимах на монитор выводится ИК-образ банкноты расположенной в рабочей зоне

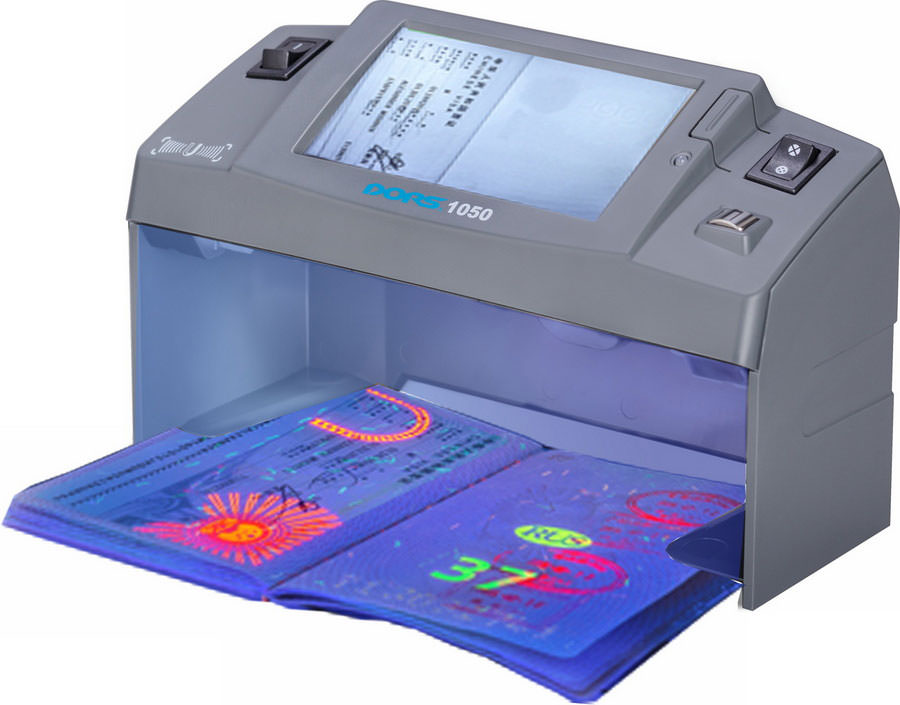

Проверка УФ-меток. Поместите банкноту или документ в рабочую зону детектора. Переключите клавишу в положение — 1, что соответствует переключению в режим УФ. Наблюдайте УФ-метки на поверхности документа. Рабочая зона прибора позволяет проверять банкноты «веером», когда несколько документов, (например, банкнот) помещаются в рабочую область сложенными в виде веера. В этом режиме доступна также проверка в ИК-диапазоне. ИК-образ можно наблюдать на экране монитора. Запрещается смотреть на источники УФ-излучения во время их работы!

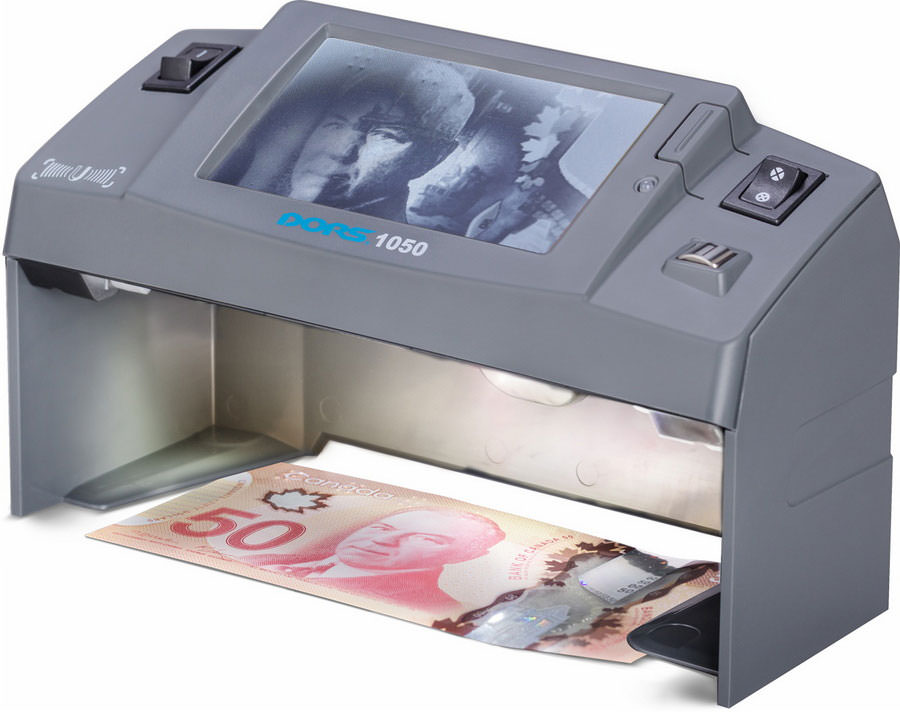

Проверка ИК-меток. Поместите банкноту или документ в рабочую зону детектора. Проверка в ИК-диапазоне доступна сразу после включения прибора и не зависит от переключателей. Наблюдайте ИК-образ на мониторе. Также допускается проверка «веером», когда несколько документов, (например, банкнот) помещаются в рабочую область сложенными в виде веера

Проверка в белом свете. Поместите банкноту или документ в рабочую зону. Переключите клавишу в положение — 2, что соответствует переключению в режим Белой подсветки. Режим удобен, например, для просмотра рельефа печатных элементов, поскольку высокие печатные элементы в косопадающем свете отбрасывают заметные тени. А разместив банкноту или документ перед детектором, можно определять наличие водяных знаков. В DORS 1050A для белой подсветки применены точечные полупроводниковые источники света с высокой яркостью, поэтому смотреть на осветитель, скрытый за козырьком прибора, не рекомендуется

Проверка антистоксовских меток. Для проверки наличия антистоксовской метки, расположите банкноту в рабочей зоне таким образом, чтобы часть банкноты, с предполагаемой меткой, находилась в области действия лазера. Включить лазерный излучатель кратковременным нажатием на кнопку. При включении излучателя, также начинает светиться красным светом светодиод. При наличии антистоксовского люминофора, метка зелёного цвета на банкноте наблюдается визуально. Через 15-20 секунд лазерное излучение и светодиод красного свечения будут автоматически отключены. Не допускайте попадания в зону воздействия лазерного излучения прямого солнечного света или прямого света от внешних источников. В противном случае наблюдение метки и определение типа люминофора будет затруднено или вовсе невозможно. Внимание! Невидимое лазерное излучение! Не смотрите в пучок и не проводите непосредственных наблюдений с помощью оптических приборов!

Проверка магнитных меток. Функция проверки магнитных меток в DORS 1050A активна во всех режимах. Проведите той частью банкноты, где должны быть нанесены защитные магнитные метки, по головке индуктивного датчика. При обнаружении магнитных меток, начнёт светиться светодиод — зелёным светом (при детектировании совместно с включенным лазерным излучателем, в момент определения магнитной метки, свет светодиода будет изменяться с красного на оранжевый). Для улучшения качества обнаружения защитных магнитных меток, например, при работе с ветхой банкнотой, приложите на несколько секунд банкноту к выделенной зоне подмагничивания

Виды контроля

DORS 1050A позволяет контролировать наличие и правильность расположения следующих защитных признаков:

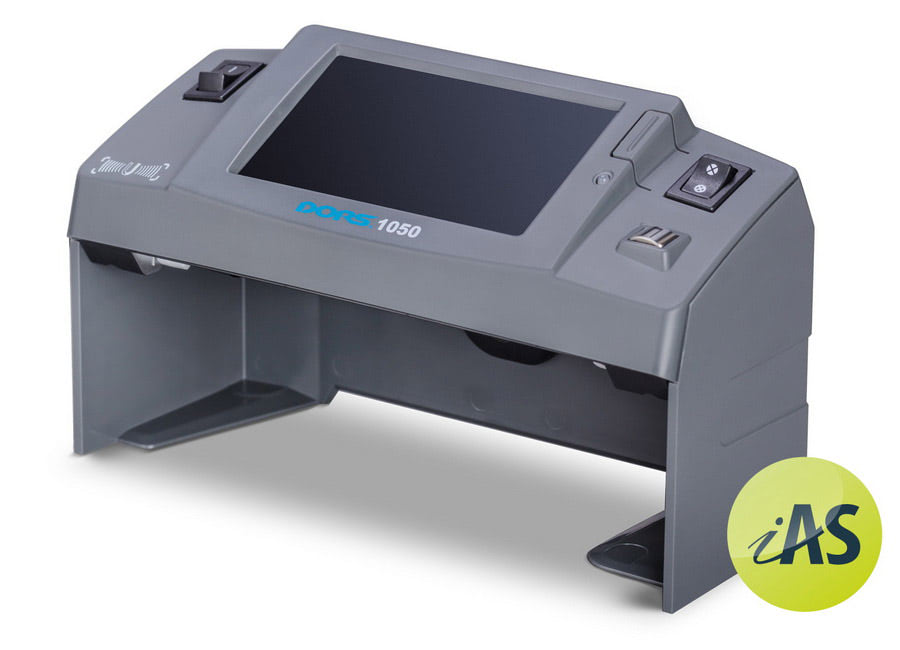

1. Антистокс-контроль. В устройстве применена интеллектуальная антистокс-система iAS (антистокс-контроль специальных защитных меток на банкнотах). На лицевой стороне банкноты, вблизи правого и левого нижних углов находится цифровое обозначение её номинала. Это обозначение выполнено с использованием нейтрально-серой краски. Области, запечатанные такой серой краской, собственно, и являются антистоксовскими защитными метками. Название «антистоксовская» относится к люминесценции, физическому явлению, происходящему в частицах серой краски. Эта краска содержит специальное кристаллическое вещество, называемое антистоксовским люминофором, который обладает замечательным свойством - если его облучать мощным пучком инфракрасного излучения, он в ответ начинает светиться видимым светом. Ответный свет может быть красным, зелёным, синим или даже белым. Антистоксовские люминофоры являются веществами сложного состава и строения, обычно они содержат атомы трех или более редкоземельных элементов. Технологиями синтеза подобных веществ обладают очень немногие лаборатории, находящиеся под пристальным контролем правоохранительных органов. На данный момент, можно считать антистоксовскую защиту - самым актуальным признаком подлинности, который позволяет при относительно невысоких затратах на оборудование с антистокс-контролем, отсекать все существующие виды фальшивых банкнот Российских рублей
2. Инфракрасный контроль. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесённых ИК-метамерными красками
3. Ультрафиолетовый контроль. Определение наличия люминесценции отдельных меток, волокон, фрагментов и рисунков, а также контроль фонового свечения банкнотной бумаги в УФ-спектре
4. Контроль в белом отражённом косопадающем свете. Контроль видов и способов печати, дефектов печати и возможных подчисток в документах строгого учета, элементов защиты с цветопеременными эффектами (оптически переменной краски, скрытых муаровых полос), кипп-эффекта, защитных голограмм
5. Контроль в проходящем белом свете. Контроль водяных знаков, защитных нитей, микроперфорации, совмещённых изображений лицевой и оборотной сторон банкнот
6. Магнитный контроль. Контроль наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками

Техническое обслуживание

DORS 1050A - сложное техническое устройство, имеющее чувствительные датчики и детекторы для выполнения контроля подлинности банкнот, ценных бумаг и другой защищённой полиграфической продукции. Ошибки детекции могут быть вызваны попаданием на датчики пыли, грязи и других посторонних материалов, а также, выходом из строя основных систем и механизмов

Базовую очистку детектора пользователь проводит самостоятельно, так как для этого не требуется специального инструмента или дополнительных знаний и навыков. Очистку поверхностей от загрязнений допускается производить нейтральными моющими средствами на водяной основе (например, для мытья посуды) либо очищающими составами на основе изопропилового спирта (рекомендуется). Все излишки моющего средства или очищающего состава должны быть тщательно удалены с поверхности прибора

Важно! При очистке поверхностей детектора наносите моющее средство или очищающий состав только при помощи мягкой ткани! Запрещается нанесение моющего средства или очищающего состава кистью, распылителем или из аэрозольного баллончика!

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с детекторами и датчиками внутри устройства. Если на DORS 1050A скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании DORS для получения информации о том, как очистить устройство, не вызвав его повреждения

В детекторе, в качестве источника УФ-излучения, применяется люминесцентная лампа. При выходе лампы из строя, следует провести её замену, обратившись в сервисный центр. В качестве исключения допускается эксплуатация прибора с неисправной лампой в течение не более чем 8 рабочих часов. Внимание! Люминесцентные лампы являются расходным материалом, на них не распространяется действие гарантийных обязательств изготовителя прибора. Люминесцентные лампы необходимо заменять только на лампы того же типа и размера, что и установленные в детекторе! Для замены должны использоваться УФ лампы DORS TL 4W/08 F4 T5/BLB

Плановое обслуживание. Плановое техническое обслуживание DORS 1050A, требующее частичной разборки устройства сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «DORS 1050 Service Manual». Если устройство интенсивно используется более 1-й рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - чаще чем раз в квартал

Внимание! Плановое обслуживание DORS 1050A должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы DORS 1050A без вмешательства сервис-инженера, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Детектор необходимо устанавливать на ровную горизонтальную поверхность. Запрещается устанавливать прибор таким образом, что источники УФ-излучения становятся видны оператору!
2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
5. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
6. Во избежание засветки оптических датчиков не используйте DORS 1050A под прямыми солнечными лучами или при ярком, направленном, искусственном освещении
7. Используйте для подключения прибора к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
8. Невидимое лазерное излучение! Лазерная аппаратура класса 1М. Не смотрите в пучок и не проводите непосредственных наблюдений с помощью оптических приборов! Расположение апертуры лазерного излучения и зона наблюдения меток, указана в «Руководстве пользователя» (входит в комплект поставки)
9. Запрещается смотреть на источники УФ-излучения во время их работы!
10. Рекомендуется включать источник УФ-излучения только на время проведения проверки и не оставлять его включённым после завершения проверки
11. Не модифицируйте детектор и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя», а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать DORS 1050A строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства!
12. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в «Руководстве пользователя» или обратится в сервисный центр
13. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
14. При завершении работы выключайте детектор
15. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
16. Помните, производитель не несёт ответственности за возможные последствия в случае неправильной эксплуатации DORS 1050A!

Комплектация

1. Универсальный просмотровый детектор DORS 1050A
2. Кабель электропитания
3. Руководство по эксплуатации
4. Карта меток
5. Гарантийный талон

Применение

1. Кредитные и финансовые организации
2. Юридические и нотариальные конторы
3. Предприятия оптовой и розничной торговли
4. Предприятия сферы услуг
5. Офисы продаж
