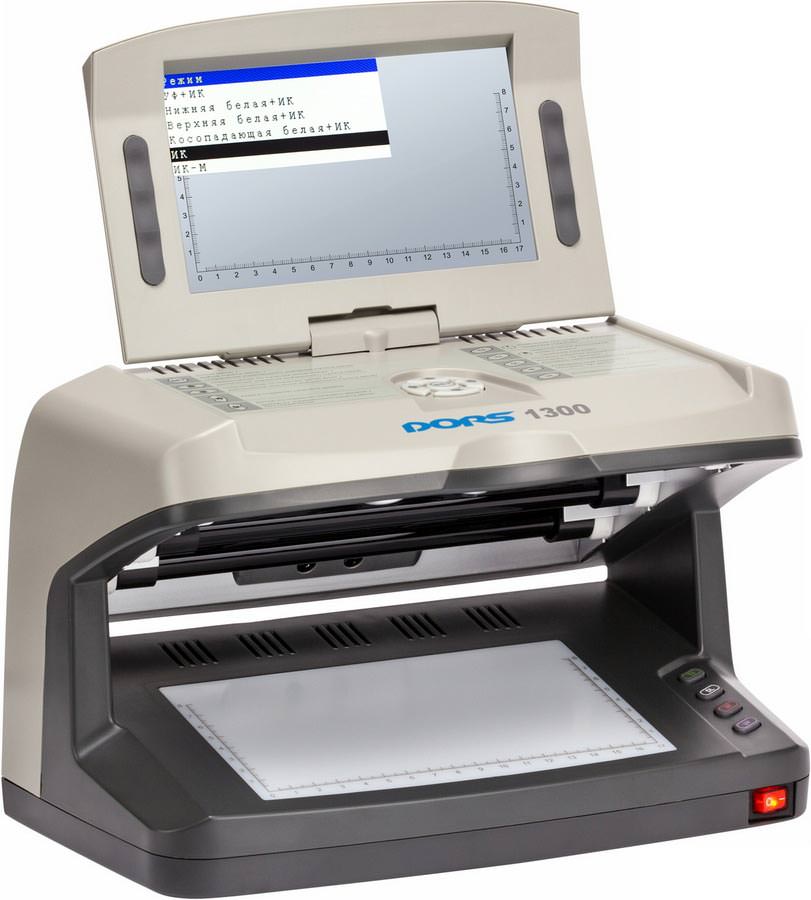

DORS 1300 - Универсальный просмотровый детектор

DORS 1300

DORS 1300 - Универсальный просмотровый детектор. Обеспечивает экспертный уровень оценки подлинности валют, ценных бумаг, паспортов и любых документов, напечатанных на бланках строгого учёта и имеющих защитные признаки. До 11 видов контроля в базовой комплектации, включая модуль интеллектуального антистокс-контроля iAS. Полностью светодиодная подсветка. Проверка по нескольким видам контроля одновременно. Две встроенные видеокамеры, линейное увеличение на мониторе при использовании встроенных камер - 1х/20х. Просмотровый стол с измерительной линейкой и нижней белой подсветкой. Щель на задней стенке корпуса для проверки документа большого формата, что позволяет производить контроль подлинности документов формата А4 по всей площади. Поворотный цветной ЖК-монитор диагональю 7 дюймов. Таймер автоматического отключения. Прост и удобен в настройке и использовании. Имеет дополнительный видеовход, который позволяет выводить на монитор изображение от внешнего источника видеосигнала (может быть оснащён дополнительными выносными приборами для углублённого контроля)

DORS 1300 разработан в соответствии с действующими требованиями Банка России к проверке подлинности банкнот Российских рублей в кассах кредитных организаций. Соответствует требованиям, предъявленным к техническим средствам контроля подлинности денежных знаков, изложенными в Положении № 630-П «О порядке ведения кассовых операций и правилах хранения, перевозки и инкассации банкнот и монет Банка России в кредитных организациях на территории Российской Федерации». Может применяться для дополнительного углублённого визуального контроля всех машиночитаемых защитных признаков банкнот Банка России, перечисленных в Указании Банка России № 2087-У «О перечне машиночитаемых защитных признаков банкнот Банка России, подлежащих проверке кредитными организациями»

Соответствует требованиям норм безопасности - ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитной совместимости технических средств». Соответствует требованиям директивы RoHS Европейского союза

Назначение

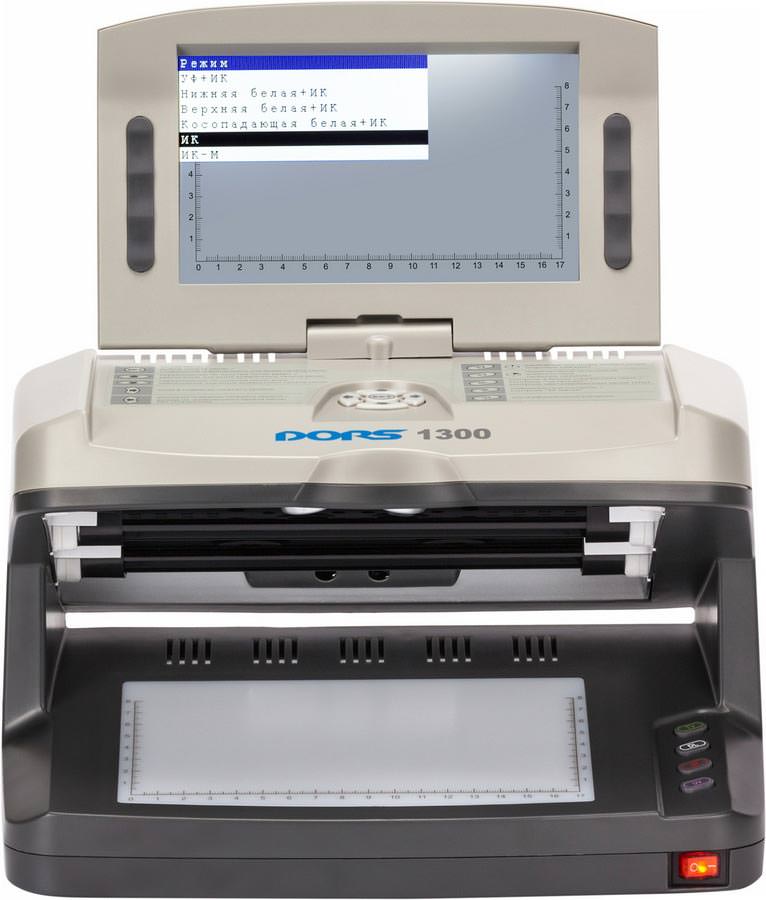

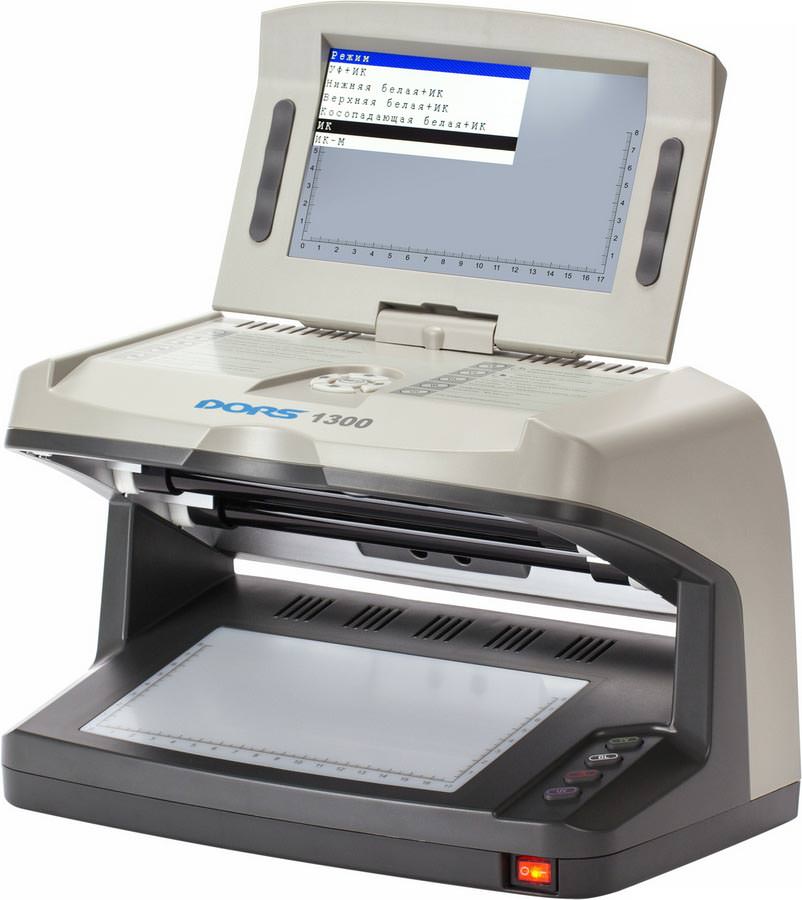

Универсальный просмотровый детектор DORS 1300 предназначен для визуального контроля признаков подлинности банкнот, ценных бумаг, акцизных марок и других документов, имеющих защитные признаки. Позволяет контролировать отсутствие на бумаге общего видимого свечения в ультрафиолетовых лучах, проверять наличие инфракрасных меток в отражённом свете, а также в отражённом свете с чередованием двух длин волн 850/940 нм, проверять наличие люминесценции отдельных участков листа в ультрафиолетовых лучах (меток, защитных нитей и волокон), в том числе фрагменты проверяемого объекта с увеличением 20х, проверять наличие на бумаге водяных знаков и защитных нитей, проверять поверхность банкнот и других документов с наличием защитных элементов в белом отражённом косопадающем свете, контролировать наличие и подлинность микроперфорации, контролировать наличие, цвет свечения и тип антистоксовской метки, контролировать наличие защитных магнитных меток, контролировать фрагменты изображения банкноты в отражённом белом свете с оптическим увеличением 20х, проводить углублённый контроль при совместном использовании с дополнительными выносными приборами

Особенности

1. DORS 1300 - Обновлённый детектор с прежним качеством и надёжностью. Одной из главных особенностей новой модификации, является переход на полностью светодиодную подсветку и доработка основных узлов и компонентов. Незаменимый помощник при проверке подлинности банкнот, ценных бумаг, паспортов и любых документов, напечатанных на защищённых бланках строгого учёта. Подходит как специалистам и экспертам, которые обладают специальными знаниями в области полиграфической защиты банкнот и ценных бумаг и методов её контроля, так и обычным пользователям, имеющим базовые знания в этой области. Идеальное решение для кредитных и финансовых организаций, юридических и нотариальных контор, структур, осуществляющих контроль подлинности банкнот и документов, а также профессиональных экспертов различной специализации
2. Высокий уровень контроля подлинности. Детектор оснащён источником ультрафиолетового излучения, состоящего из 3-х светодиодов, излучающих на длине волны 365 нм, источником верхнего инфракрасного излучения (рабочий диапазон 800-1000 нм), источником верхнего инфракрасного излучения, излучающим на длинах 850/940 нм, источником лазерного излучения (длина волны лазерного излучения 980 нм, мощность 50 мВт), датчиком магнитных меток, источником верхнего белого и косопадающего белого излучения. DORS 1300 надёжная защита от мошенников!
3. В детекторе УФ-метки наблюдаются непосредственно на поверхности документа, при его помещении внутрь. ИК-метки и спецэлементы «М» наблюдаются при помощи ЖК-монитора. При наблюдении ИК-меток на мониторе режим двадцатикратного увеличения позволяет проверить структуру линий метки без использования телевизионной лупы. Антистоксовские метки наблюдаются на документе в точке фокуса лазерного излучения. При обнаружении антистоксовской метки также генерируется звуковой сигнал. На монитор выводится информация о наличии и типе антистоксовской метки. Наличие защитных магнитных меток проверяется с помощью датчика магнитных меток. При их обнаружении генерируется короткий звуковой сигнал и на экран выводится пиктограмма магнита
4. Одновременная проверка по нескольким видам контроля, позволяющая DORS 1300 одновременно контролировать ИК и УФ метки без переключения режимов проверки

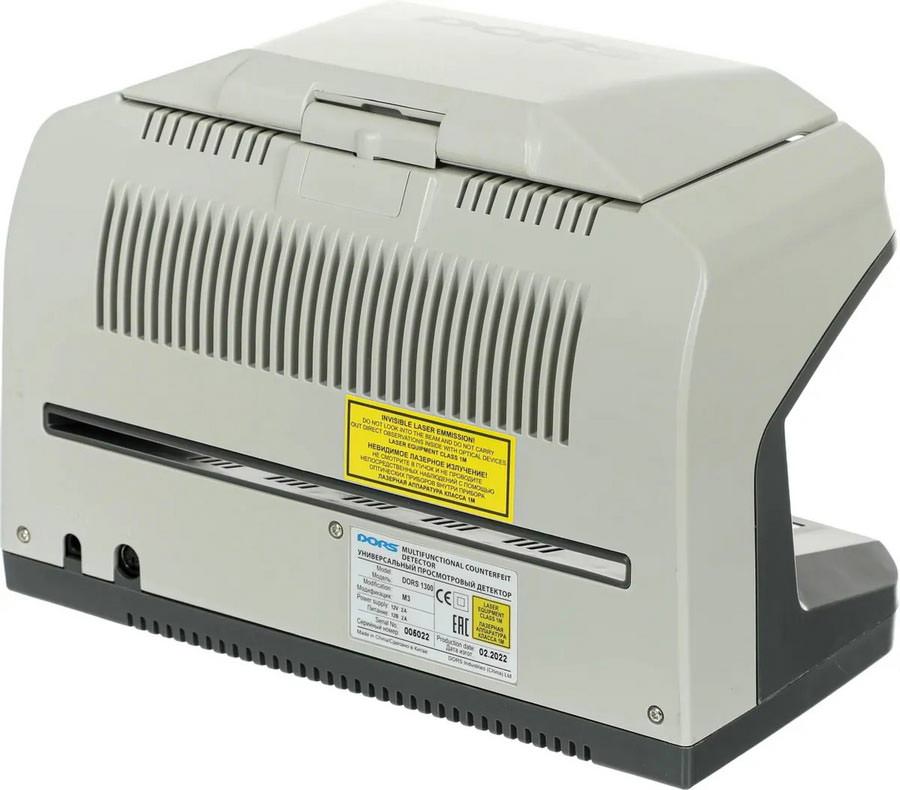

5. Благодаря специальной щели для прохождения документа большого формата на задней стенке корпуса, позволяет производить контроль подлинности документов, ценных бумаг и защищённых бланков строгого учёта формата А4 по всей площади
6. Просмотровый стол с измерительной линейкой и белой подсветкой, позволяющий проводить контроль на просвет, и контролировать как размеры самих банкнот, так и правильность расположения отдельных меток на них. Размер окна просмотрового стола - 180х109 мм
7. Оснащён двумя встроенными видеокамерами, передающими на монитор изображение документа размещённого на просмотровом столе в масштабе 1:1 либо с увеличением 20:1 (линейное увеличение на мониторе при использовании встроенных камер - 1х/20х)
8. Прост и удобен в настройке и использовании. Простота и удобство использования обеспечивают высокую эффективность и качество проверки подлинности. С DORS 1300 легко и комфортно работать операторам всех возрастных групп!
9. Поворотный в двух плоскостях цветной ЖК-монитор диагональю 7" (18 см) с антибликовым покрытием. Размер активной зоны экрана - 154х86,6 мм. Доступно несколько языков интерфейса, включая русский. Яркость и контрастность устанавливаются отдельно для каждого источника видеосигнала, сохраняются в энергонезависимой памяти и используются при последующей работе с данным источником видеосигнала. На мониторе отображаются информационные сообщения (подсказки), указывающие какой режим контроля используется в текущий момент
10. Детектор управляется при помощи системы экранного меню. Для наиболее часто используемых функций предусмотрены отдельные клавиши. На верхней панели нанесена иллюстрированная краткая инструкция на русском языке, поясняющая в простой форме как включить требуемый режим контроля и пользоваться встроенным меню
11. Таймер автоматического отключения. Настройка таймера автоматического отключения сохраняется в энергонезависимой памяти и используется в дальнейшем по умолчанию. О включенной опции автоматического отключения свидетельствует появление строки в левом нижнем углу экрана, в которой указано, через какое время детектор перейдёт в энергосберегающий режим
12. При необходимости, DORS 1300 может быть оснащён дополнительными выносными приборами (опция не входят в комплект поставки), которые дают возможность проводить углублённый контроль при увеличении в двух диапазонах (Белый/ИК), при совместном использовании с телевизионной лупой с комбинированной подсветкой DORS 1010, или в трёх диапазонах (Белый/ИК/УФ) при совместном использовании с телевизионной лупой DORS 1020. При этом проверяется совмещение тонких разноцветных линий рисунка банкноты (проверка Орловской печати), наличие микротекста, а также рисунок банкноты в характерных точках (виды контроля при подключении дополнительных выносных приборов)
13. Специальный разъём «IN» для подключения дополнительных выносных приборов контроля (стандарт видеосигнала на разъёме «IN» - ITU R BT.470-7, размах 1 В, цветовое кодирование видеосигнала - PAL)
14. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии, обращайтесь к нашим специалистам за подробной консультацией (+7 (495) 472-57-31, sale@vcdomos.ru, авторизованный сервисный центр продукции DORS)
15. Компания «DORS Industries LTD» устанавливает официальный срок службы (срок полезного использования) детектора - 7 лет, при условии соблюдения правил эксплуатации и регулярного технического обслуживания. Учитывая высокое качество, надёжность и степень безопасности DORS 1300, фактический срок эксплуатации может значительно превышать официальный
16. Оснащён небольшими ножками из вспененного полиуретана, благодаря чему детектор хорошо держится даже на стекле и любых полированных поверхностях, что снижает возможность случайного падения
17. Современный эргономичный дизайн
18. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Огромный выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Подготовка к работе и настройка

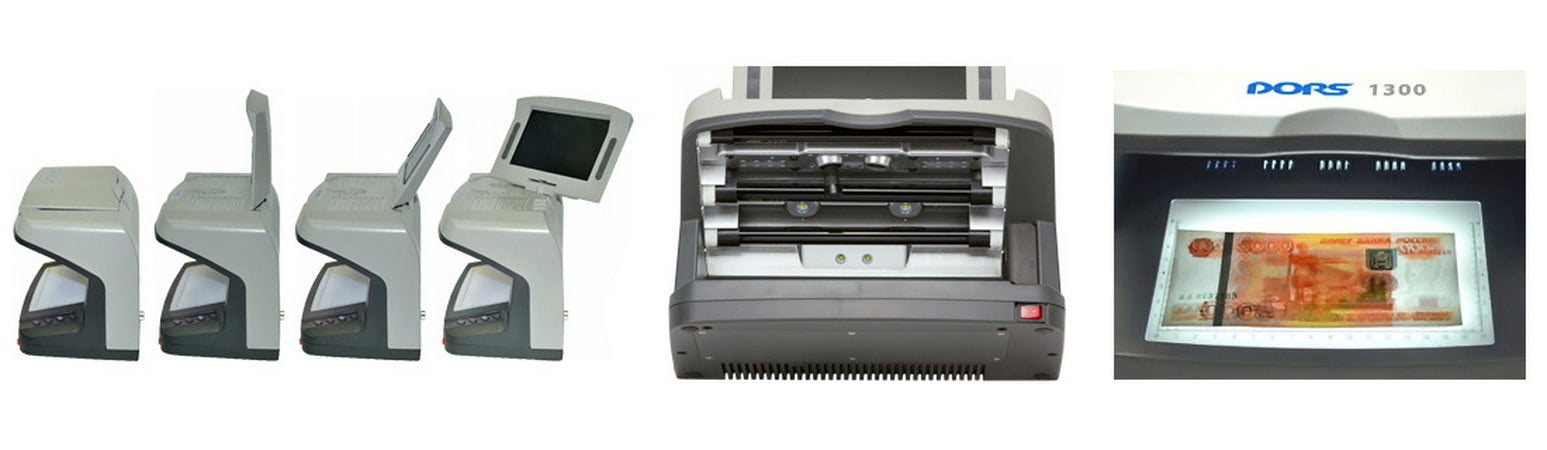

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности. DORS 1300 поставляется в упаковке с опущенным монитором. Такое положение монитора является транспортным и используется только при перемещении детектора на другое рабочее место. Корпус монитора можно поворачивать вокруг горизонтальной и вертикальной осей для обеспечения наилучших условий наблюдения

Установка. Установите детектор на ровную горизонтальную поверхность. После установки на рабочем месте необходимо поднять монитор в рабочее положение и сориентировать его таким образом, чтобы взгляд оператора был перпендикулярен поверхности экрана

Подключение дополнительных приборов. Если предполагается использование внешних устройств, таких как телевизионные лупы с комбинированной подсветкой (опция не входят в комплект поставки), то они должны быть подключены к соответствующему разъёму на задней панели детектора до подключения его к питающей сети (виды контроля при подключении дополнительных выносных приборов)

Включение/Выключение. Для начала работы с детектором необходимо вставить специальный штекер от сетевого адаптера в предназначенное гнездо на приборе, а вилку сетевого кабеля в розетку с переменным напряжением 110-240В, 50-60Гц. Запрещается подключать к сети электропитания прибор с повреждениями корпуса, повреждённым адаптером электропитания, либо с повреждёнными электрическими проводами! Далее детектор включается нажатием на выключатель питания. DORS 1300 готов к работе сразу после включения. После подачи питания устанавливается режим контроля ИК-меток в отражённом свете. Для выключения детектора нажмите на выключатель питания. Отключение сетевого шнура от питающей сети оставляется на усмотрение пользователя. Отключать сетевой шнур целесообразно только при длительном (более нескольких суток) простое прибора. Если, после выключения, необходимо установить детектор на новом месте, следует опустить монитор в транспортное положение. Для этого поверните монитор вокруг вертикальной оси так, чтобы поверхность его экрана стала параллельна задней стенке. Затем, не прилагая чрезмерного усилия, опустите корпус монитора в горизонтальное положение, экраном вниз, до касания с корпусом. Выньте адаптер электропитания из сетевой розетки. После этого детектор можно переносить на новое место

Клавиши управления режимами. Нужный режим работы Вы можете выбирать при помощи соответствующих клавиш управления режимами. Эти клавиши обеспечивают доступ к наиболее часто используемым функциям детектора:

1. Клавиша «TV». Переключения между источниками отображения (в том числе и внешним, подключенным к разъёму «IN») осуществляются коротким нажатием клавиши «TV»
2. Клавиша «DL». Функции клавиши зависят от выбранного увеличения:
• При включенной камере 1х - управляет включением белого косопадающего+ИК, белого верхнего+ИК, белого нижнего+ИК и выключением белого света
• При включенной камере 20х - управляет включением белого косопадающего, белого верхнего, белого нижнего+ИК и выключением белого света
• При первом нажатии при работе без увеличения (1х) - производится включение косопадающей подсветки белым светом и ИК-излучением
• При первом нажатии при работе с увеличением (20х) - производится включение косопадающей подсветки белым светом
• При втором нажатии при работе без увеличения (1х) - включается совмещённая подсветка белым светом от источников, расположенных над просмотровым столом и ИК-излучением
• При втором нажатии при работе с увеличением (20х) - включается подсветка белым светом от источников, расположенных над просмотровым столом, и отключается ИК-излучение
• При третьем нажатии - производится включение подсветки просмотрового стола белым светом и ИК-излучением
• При четвёртом нажатии - отключается белая подсветка, устанавливается режим подсветки ИК
• При дальнейших нажатиях - выбор функций повторится с первого шага
3. Клавиша «IR». Функции клавиши зависят от выбранного увеличения:
• При включенной камере 1х - осуществляет переключение между режимами ИК, АНТИСТОКС и ИК-М с выдачей на монитор сообщения о выборе функции. В режиме ИК происходит широкополосная подсветка банкноты ИК излучением в диапазоне 800нм - 1000нм. В режиме АНТИСТОКС производится проверка меток, нанесённых антистоксовским люминофором, с помощью лазерного ИК-излучения диапазона 960-980 нм. В режиме ИК-М, происходит периодическое переключение длины волны излучения с 850 нм на 940 нм, если метка есть, то она мигает на экране монитора
• При работе с увеличением (20х) - осуществляет переключение между режимами ИК и АНТИСТОКС
4. Клавиша «UV». Управляет включением и выключением УФ-диодов
• При нажатии - производится включение совмещённой подсветки УФ+ИК. Следующее нажатие отключает УФ подсветку

Выбор режима подсветки. Нажмите клавишу «SET» верхней клавиатуры. В верхнем левом углу дисплея появится изображение главного меню. С помощью клавиш «↑» и/или «↓» выберите пункт меню «Режим». Нажмите клавишу «SET» или «→» для перехода в подменю «Режим». В подменю «Режим» будет выделен пункт меню, соответствующий текущему режиму подсветки. С помощью клавиш «↓» и/или «↑» в подменю «Режим» выберите требуемый режим подсветки. При работе без увеличения (1х) это - «УФ + ИК»; «Косопадающая белая + ИК»; «Верхняя белая + ИК»; «Нижняя белая + ИК»; «ИК»; «ИК+Антистокс»; «ИК-М». При работе с двадцатикратным увеличением (20х) это - «УФ + ИК»; «Косопадающая белая»; «Верхняя белая»; «Нижняя белая + ИК»; «ИК»; «ИК+Антистокс». Для установки выбранного режима подсветки нажмите клавишу «SET». В результате включится требуемый режим подсветки с выводом на экран монитора информационного сообщения об установленном режиме подсветки

Выбор источника видеосигнала. Нажмите клавишу «SET» верхней клавиатуры. В верхнем левом углу дисплея появится изображение главного меню. С помощью клавиш «↑» и/или «↓» выберите пункт меню «Видео». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Видео». С помощью клавиш «↓» и/или «↑» в подменю «Видео» выберите требуемый источник видеосигнала. Нажмите клавишу «SET» для установки требуемого источника видеосигнала. На экран монитора будет выводиться изображение с выбранного источника. В первой строке монитора на несколько секунд появится информационное сообщение о выбранном источнике видеосигнала («Увеличение 1x», «Увеличение 20x», или «Видеовход IN»)

Установка яркости. Нажмите клавишу «SET» верхней клавиатуры. В верхнем левом углу дисплея появится изображение главного меню. С помощью клавиш «↑» и/или «↓» выберите пункт меню «Настройки». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Настройки». С помощью клавиш «↑» и/или «↓» в подменю «Настройки» выберите пункт «Яркость». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Яркость», которое появится на экране ЖК-монитора вместо подменю «Настройки». При этом будет выведено текущее значение яркости изображения. Установка яркости изображения производится одиночными нажатиями клавиш «↑» (увеличение) или «↓» (уменьшение). Также установка яркости может производиться в режиме ускоренного увеличения (уменьшения) при нажатии и удержании в нажатом состоянии клавиши «↑» («↓»). Для сохранения установленного значения яркости нажмите клавишу «SET». Для возврата в подменю верхнего уровня без сохранения установленного значения (возврат к прежнему значению) нажмите клавишу «←». Внимание! Яркость устанавливается отдельно для каждого источника видеосигнала. Установленные значения яркости сохраняются в энергонезависимой памяти DORS 1300 и используются при последующей работе с данным источников видеосигнала

Установка контрастности. Нажмите клавишу «SET» верхней клавиатуры. В верхнем левом углу дисплея появится изображение главного меню. С помощью клавиш «↑» и/или «↓» выберите пункт меню «Настройки». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Настройки». С помощью клавиш «↑» и/или «↓» в подменю «Настройки» выберите пункт «Контрастность». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Контрастность», которое появится на экране ЖК-монитора вместо подменю «Настройки». При этом будет выведено текущее значение контрастности изображения. Установка требуемой контрастности изображения производится одиночными нажатиями клавиш «↑» (увеличение) или «↓» (уменьшение). Также установка контрастности может производиться в режиме ускоренного увеличения (уменьшения) при нажатии и удержании в нажатом состоянии клавиши «↑» («↓»). Для сохранения установленного значения контрастности нажмите клавишу «SET». Для возврата в подменю верхнего уровня без сохранения установленного значения (возврат к прежнему значению) нажмите клавишу «←». Внимание! Контрастность устанавливается отдельно для каждого источника видеосигнала. Установленные значения контрастности сохраняются в энергонезависимой памяти DORS 1300 и используются при последующей работе с данным источников видеосигнала

Включение/отключение генерации звукового сигнала. Нажмите клавишу «SET» верхней клавиатуры. В верхнем левом углу дисплея появится изображение главного меню. С помощью клавиш «↑» и/или «↓» выберите пункт меню «Настройки». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Настройки». С помощью клавиш «↑» и/или «↓» в подменю «Настройки» выберите пункт «Звук», которое появится на экране ЖК-монитора вместо подменю «Настройки». С помощью клавиш «↑» и/или «↓» укажите, должно или не должно обнаружение антистоксовской или магнитной метки сопровождаться генерацией звукового сигнала. Для сохранения выбранной опции нажмите клавишу «SET». Для возврата в подменю верхнего уровня без изменения текущей настройки нажмите клавишу «←». Внимание! Данная настройка сохраняется в энергонезависимой памяти DORS 1300 и используются в дальнейшем по умолчанию

Настройка таймера автоматического отключения. Нажмите клавишу «SET» верхней клавиатуры. В верхнем левом углу дисплея появится изображение главного меню. С помощью клавиш «↑» и/или «↓» выберите пункт меню «Настройки». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Настройки». С помощью клавиш «↑» и/или «↓» в подменю «Настройки» выберите пункт «Автовыключение». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Автовыключение», которое появится на экране ЖК-монитора вместо подменю «Настройки». При этом будет выведен список возможных интервалов автоматического отключения, а значение текущей настройки таймера автоматического отключения будет выделено цветом. C помощью клавиш «↑» и/или «↓» выберите желаемый интервал автоматического отключения. Внимание! Настройка таймера автоматического отключения сохраняется в энергонезависимой памяти DORS 1300 и используется в дальнейшем по умолчанию. О включенной опции автоматического отключения свидетельствует появление строки в левом нижнем углу экрана, в которой указано, через какое время детектор перейдёт в дежурный режим

Задание языка меню и информационных сообщений. Нажмите клавишу «SET» верхней клавиатуры. В верхнем левом углу дисплея появится изображение главного меню. С помощью клавиш «↑» и/или «↓» выберите пункт меню «Настройки». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Настройки». С помощью клавиш «↑» и/или «↓» в подменю «Настройки» выберите пункт «Язык». Нажмите клавишу «SET» или «→», чтобы перейти в подменю «Язык», которое появится на экране ЖК-монитора вместо подменю «Настройки». При этом будет выделен пункт меню с используемым в настоящий момент языком информационных сообщений. C помощью клавиш «↑» и/или «↓» выберите требуемый язык информационных сообщений. Для сохранения нажмите клавишу «SET». Для возврата в подменю верхнего уровня без сохранения (возврат к прежнему значению) нажмите клавишу «←». Внимание! Настройка языка меню и информационных сообщений сохраняется в энергонезависимой памяти DORS 1300 и используется в дальнейшем по умолчанию. Соблюдайте осторожность, чтобы по ошибке не установить язык меню, который Вам не понятен

Проверка подлинности

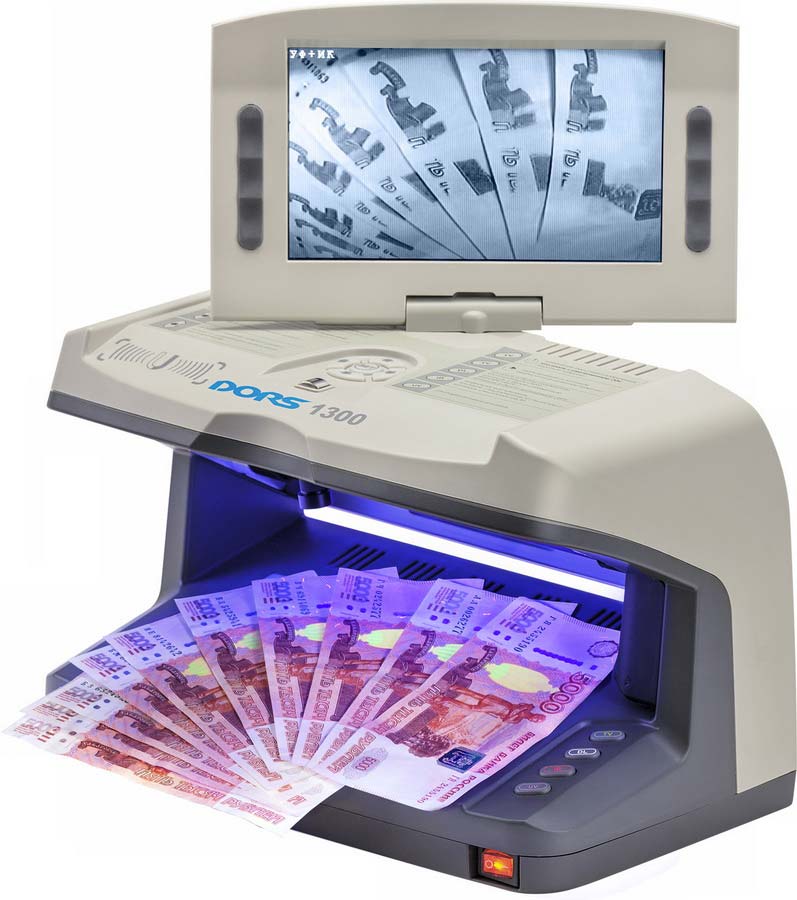

Проверка УФ-меток. Поместите банкноту или документ на просмотровый стол детектора. Включите УФ-подсветку нажатием на клавишу «UV» - на экран будет выведено сообщение «УФ 365нм». Наблюдайте УФ-метки на поверхности документа. Также допускается проверка «веером», когда несколько документов, (например, банкнот) помещаются на просмотровый стол прибора сложенными в виде веера. Если необходимо контролировать одновременно и ИК-метки, выберите при помощи клавиши «TV» увеличение 1х (20х) изображения на мониторе (на экран будет выведено сообщение «Увеличение 1х (20х)»). Тогда УФ-метки можно будет наблюдать непосредственно на поверхности документа, а ИК-метки – на экране монитора, в одинаковом масштабе. При контроле изображения с увеличением 20х, УФ и ИК-метки на фрагменте проверяемого объекта наблюдаются на экране монитора. Запрещается смотреть на источники УФ-излучения во время их работы!

Проверка ИК-меток. Выберите необходимый уровень увеличения при помощи клавиши «TV». Для контроля общего расположения ИК-меток используйте увеличение 1х. Увеличение 20х используется, если необходимо детально исследовать структуру той части документа, которая видима в ИК-излучении. Установите, если необходимо, желаемую яркость и контрастность изображения на мониторе при помощи экранного меню. Наблюдайте изображение ИК-меток на экране монитора

Проверка «М»-меток. Поместите банкноту или документ на просмотровый стол детектора. Установите режим работы от встроенной камеры с увеличением 1х. Включите режим контроля «М»-метки нажатием на клавишу «IR» – на экран будет выведено сообщение «ИК-М». Установите при необходимости желаемую яркость и контрастность отображения на экране монитора. «М»-метки должны отчетливо мерцать с периодичностью примерно 2 раза в секунду. Выключите режим контроля «М»-метки повторным нажатием на клавишу «IR» (на экран будет выведено сообщение «ИК»). На документ внутри детектора не должен падать прямой солнечный свет или свет от мощных ламп накаливания. В противном случае, наблюдение метки будет затруднено или вовсе невозможно

Антистокс. Расположите банкноту или документ на просмотровом столе прибора таким образом, чтобы предполагаемое место нанесения антистоксовской метки оказалось в зоне воздействия лазерного ИК-излучения. Не допускайте попадания в зону воздействия лазерного излучения прямого солнечного света или прямого света от внешних источников. В противном случае наблюдение метки и определение типа люминофора будет затруднено или вовсе невозможно, при этом на мониторе DORS 1300 появится сообщение – «Сильная внешняя засветка»

Включите режим контроля антистоксовских меток клавишей «IR» - на экран будет выведено сообщение – «Антистокс». При обнаружении антистоксовской метки её можно наблюдать визуально на банкноте в зоне воздействия лазерного излучения (кроме меток, нанесённых люминофором). Также при обнаружении метки генерируется звуковой сигнал (если эта функция активирована). Информация о наличии и типе антистоксовской метки выводится на экран монитора. Внимание! Невидимое лазерное излучение! Не смотрите в пучок и не проводите непосредственных наблюдений с помощью оптических приборов! Анализ критериев подлинности антистоксовской метки рекомендуется проводить в следующем порядке:

• Проверить наличие свечения люминофора в зоне антистоксовской метки банкноты
• Сравнить цвет свечения люминофора с тем цветом, который указан в карте меток банкнот (карта меток входит в стандартную комплектацию детектора)
• Проверить совпадение типа метки (M1, M2, M3 и т.д.) с тем типом метки, который указан в карте меток банкнот

Выводимые сообщения:

• «Неизвестный тип метки» - неизвестная метка
• «Нет метки» - метка отсутствует

Проверка магнитных меток. Функция проверки магнитных меток в DORS 1300 активна во всех режимах, кроме режима «Антистокс». Проведите той частью банкноты, где должны быть нанесены защитные магнитные метки, по головке индуктивного датчика. При обнаружении магнитных меток будет генерироваться звуковой сигнал, если функция генерации звукового сигнала активирована. Также на экран будет выводиться пиктограмма магнита. Для улучшения качества обнаружения защитных магнитных меток, например, при работе с ветхой банкнотой, приложите на несколько секунд банкноту к выделенной зоне подмагничивания

Проверка в белом отражённом свете. Для проведения контроля в отражённом свете можно использовать источник верхнего белого света или источник косопадающего белого света. Поместите банкноту или документ на просмотровый стол детектора. С помощью клавиши «DL» включите источник верхнего белого света (на экран будет выведено сообщение «Верхняя белая») или источник косопадающего белого света (на экран будет выведено сообщение «Косопадающая белая»). Наблюдайте банкноту. Следующее нажатие на клавишу «DL» выключит источник белой подсветки. Режимы удобны для контроля элементов защиты с цветопеременными красками и для просмотра так называемого «кипп-эффекта» на Российских рублях. Кроме того, можно оценить высоту печатных элементов, поскольку высокие печатные элементы в косопадающем свете отбрасывают заметные тени. В DORS 1300 для белой подсветки применены точечные полупроводниковые источники света с высокой яркостью, поэтому смотреть на осветитель, скрытый за козырьком прибора, не рекомендуется

Проверка на «просвет» в белом проходящем и ИК-излучении. Поместите банкноту или документ на просмотровый стол детектора. Нажатием на клавишу «DL» включите источник нижней подсветки просмотрового стола (на экран будет выведено сообщение «Нижняя белая + ИК»), источник подсветки просмотрового стола излучает белый свет. Режим удобен для проверки водяных знаков, впечатанных металлизированных полосок с рисунком, микроперфорации и т.п. Подлинность микроперфорации может быть проверена в режиме увеличения 20х. Подлинные отверстия микроперфорации на банкноте расположены с постоянным шагом, имеют круглую форму, одинаковый размер, на их краях незаметно потемнение или уплотнение бумаги

Контроль по размеру. С помощью контрольной шкалы, нанесённой на матовое стекло просмотрового стола прибора, можно контролировать как размеры самих банкнот, так и правильность расположения отдельных меток на них

Виды контроля

DORS 1300 позволяет контролировать наличие и правильность расположения следующих защитных признаков:

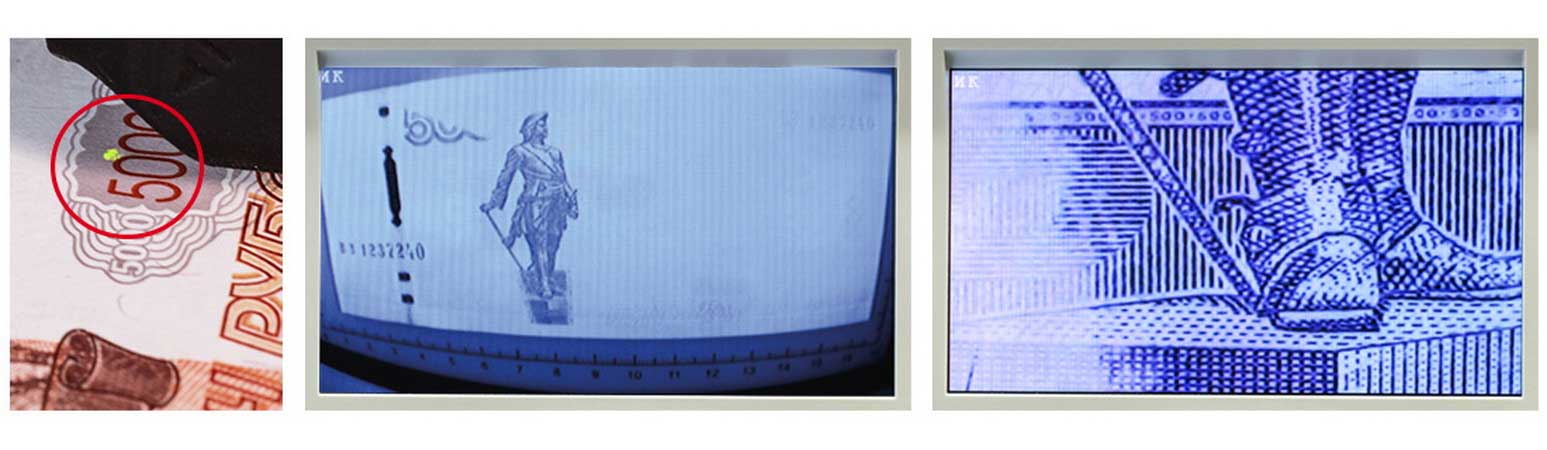

1. Антистокс-контроль. В устройстве применена интеллектуальная антистокс-система iAS (антистокс-контроль специальных защитных меток на банкнотах). На лицевой стороне банкноты, вблизи правого и левого нижних углов находится цифровое обозначение её номинала. Это обозначение выполнено с использованием нейтрально-серой краски. Области, запечатанные такой серой краской, собственно, и являются антистоксовскими защитными метками. Название «антистоксовская» относится к люминесценции, физическому явлению, происходящему в частицах серой краски. Эта краска содержит специальное кристаллическое вещество, называемое антистоксовским люминофором, который обладает замечательным свойством - если его облучать мощным пучком инфракрасного излучения, он в ответ начинает светиться видимым светом. Ответный свет может быть красным, зелёным, синим или даже белым. Антистоксовские люминофоры являются веществами сложного состава и строения, обычно они содержат атомы трех или более редкоземельных элементов. Технологиями синтеза подобных веществ обладают очень немногие лаборатории, находящиеся под пристальным контролем правоохранительных органов. На данный момент, можно считать антистоксовскую защиту - самым актуальным признаком подлинности, который позволяет при относительно невысоких затратах на оборудование с антистокс-контролем, отсекать все существующие виды фальшивых банкнот Российских рублей
2. Инфракрасный контроль с увеличением (1х, 10х/20х). Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесённых ИК-метамерными красками
3. Инфракрасный контроль на просвет. Контроль наличия, правильности расположения и качества исполнения водяных знаков и металлизированных защитных нитей
4. Контроль «спецэлементов М». Контроль наличия инфракрасных меток в отражённом свете с чередованием двух длин волн 850/940 нм. Данный вид защиты применён на банкнотах Российских рублей модификации 2010 года, акцизных марках
5. Ультрафиолетовый контроль с увеличением (1х, 20х). Определение наличия люминесценции отдельных меток, волокон, фрагментов и рисунков, а также контроль фонового свечения банкнотной бумаги в УФ-спектре
6. Магнитный контроль. Контроль наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками
7. Контроль в белом отражённом верхнем свете. Контроль видов и способов печати, дефектов печати и возможных подчисток в документах строгого учёта
8. Контроль в белом отражённом косопадающем свете. Контроль элементов защиты с цветопеременными эффектами (оптически переменной краски, скрытых муаровых полос), кипп-эффекта, защитных голограмм

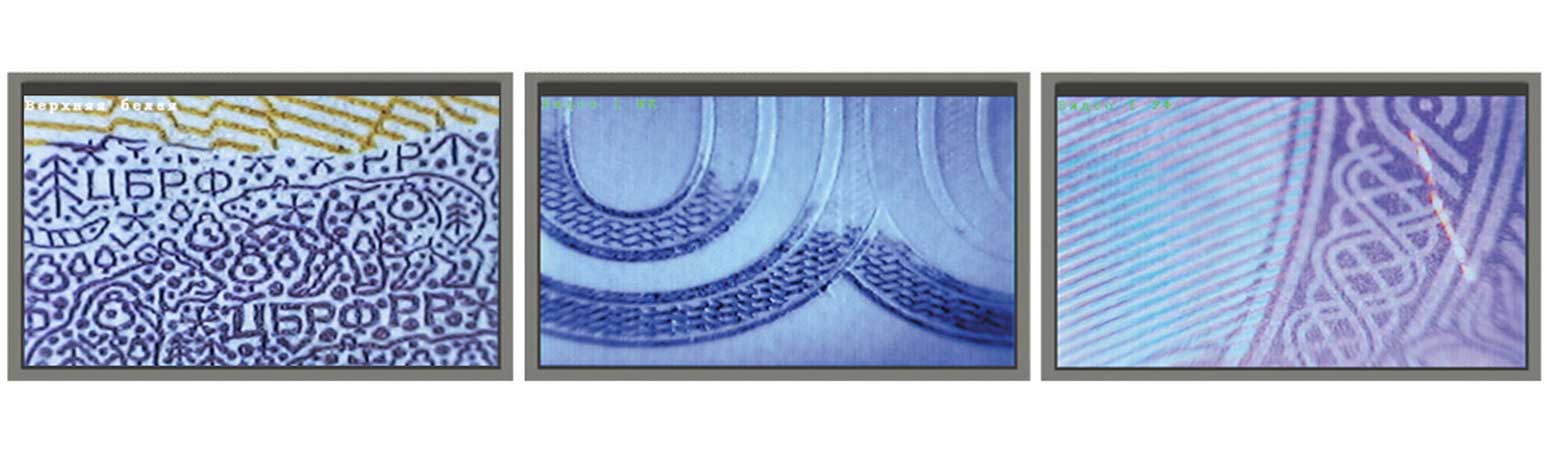

9. Контроль в белом отражённом свете с увеличением (20х). Детальный контроль видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток
10. Контроль в проходящем белом свете. Контроль водяных знаков, защитных нитей, микроперфорации, совмещённых изображений лицевой и оборотной сторон банкнот
11. Геометрический контроль. Контроль площади утраченного фрагмента или размеров банкноты

Виды контроля при подключении дополнительных выносных приборов (телевизионные лупы с комбинированной подсветкой - опция не входят в комплект поставки)

1. Контроль в белом отраженном косопадающем свете с увеличением. Детальное изучение видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток (линейное увеличение на мониторе при использовании с DORS 1010 - 11х (одинадцатикратное), при использовании с DORS 1020 - 22х (двадцатидвухкратное)
2. Инфракрасный контроль с увеличением. Детальное изучение способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками (11х с DORS 1010, 22х с DORS 1020)
3. Ультрафиолетовый контроль с увеличением. Детальное изучение способа печати и качества исполнения фрагментов изображений, нитей и волокон люминесцирующих под воздействием УФ-излучения (22х с DORS 1020)

Техническое обслуживание

DORS 1300 - сложное техническое устройство, имеющее чувствительные датчики и детекторы для выполнения контроля подлинности банкнот, ценных бумаг и другой защищённой полиграфической продукции. Ошибки детекции могут быть вызваны попаданием на датчики пыли, грязи и других посторонних материалов, а также, выходом из строя основных систем и механизмов

Базовую очистку детектора пользователь проводит самостоятельно, так как для этого не требуется специального инструмента или дополнительных знаний и навыков. Очистку поверхностей от загрязнений допускается производить нейтральными моющими средствами на водяной основе (например, для мытья посуды) либо очищающими составами на основе изопропилового спирта (рекомендуется). Все излишки моющего средства или очищающего состава должны быть тщательно удалены с поверхности прибора

Важно! При очистке поверхностей детектора наносите моющее средство или очищающий состав только при помощи мягкой ткани! Запрещается нанесение моющего средства или очищающего состава кистью, распылителем или из аэрозольного баллончика!

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с детекторами и датчиками внутри устройства. Если на DORS 1300 скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании DORS для получения информации о том, как очистить устройство, не вызвав его повреждения

В детекторе в качестве источников УФ-излучения, а также подсветки просмотрового стола, применяются светодиоды. При выходе светодиодов из строя, следует провести их замену, обратившись в сервисный центр

Плановое обслуживание. Плановое техническое обслуживание DORS 1300, требующее частичной разборки устройства сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «DORS 1300 Service Manual». Если устройство интенсивно используется более 1-й рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - чаще чем раз в квартал

Внимание! Плановое обслуживание DORS 1300 должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы DORS 1300 без вмешательства сервис-инженера, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Детектор необходимо устанавливать на ровную горизонтальную поверхность. Запрещается устанавливать прибор таким образом, что источники УФ-излучения становятся видны оператору!
2. Не устанавливайте прибор в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
3. Не устанавливайте прибор там, где он может подвергнуться воздействию копоти или пара
4. Не рекомендуется использовать устройство в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
5. Если детектор долго находился в низкотемпературной среде, то перед включением необходимо прогреть его при комнатной температуре, по крайней мере, в течении двух часов
6. Во избежание засветки оптических датчиков не используйте DORS 1300 под прямыми солнечными лучами или при ярком, направленном, искусственном освещении
7. Используйте для подключения прибора к электрической сети только имеющийся в комплекте поставки сетевой адаптер. Не используйте сетевой адаптер для других целей. В случае утери или повреждения, приобретите сетевой адаптер у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый сетевой адаптер предназначен и аттестован для подключения к этому изделию
8. Невидимое лазерное излучение! Лазерная аппаратура класса 1М. Не смотрите в пучок и не проводите непосредственных наблюдений с помощью оптических приборов! Расположение апертуры лазерного излучения и зона наблюдения меток, указана в «Руководстве пользователя» (входит в комплект поставки)
9. Запрещается смотреть на источники УФ-излучения во время их работы!
10. Рекомендуется включать источник УФ-излучения только на время проведения проверки и не оставлять его включённым после завершения проверки
11. Не модифицируйте детектор и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя», а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать DORS 1300 строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства!
12. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в «Руководстве пользователя» или обратится в сервисный центр
13. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
14. При работе с дополнительными выносными приборами (телевизионные и оптические лупы, визуализаторы и т.д.), для присоединения их кабеля к DORS 1300, а также его отсоединения, убедитесь, что детектор выключен из розетки электропитания, либо при помощи выключателя питания
15. При завершении работы выключайте детектор
16. Когда прибор не используется продолжительное время, его сетевой адаптер должен быть отключен от электрической сети
17. Помните, производитель не несёт ответственности за возможные последствия в случае неправильной эксплуатации DORS 1300!

Комплектация

1. Универсальный просмотровый детектор DORS 1300
2. Сетевой адаптер питания
3. Краткое руководство по эксплуатации
4. Карта меток
5. Гарантийный талон
6. Опционально:
• Телевизионная лупа со встроенной ИК/Белой подсветкой (DORS 1010). Позволяет проводить профессиональную проверку подлинности банкнот различных валют и другой защищенной полиграфической продукции в инфракрасном и видимом спектре с увеличением 10 крат и более (кратность увеличения зависит от размера монитора детектора, к которому подключена телевизионная лупа)
• Телевизионная лупа со встроенной УФ/ИК/Белой подсветкой (DORS 1020). Позволяет проводить профессиональную проверку подлинности банкнот различных валют и другой защищенной полиграфической продукции в ультрафиолетовом, инфракрасном и видимом спектре с увеличением 20 крат и более (кратность увеличения зависит от размера монитора детектора, к которому подключена телевизионная лупа)

Применение

1. Кредитные и финансовые организации
2. Юридические и нотариальные конторы
3. Государственные структуры, осуществляющие контроль подлинности банкнот и документов
4. Профессиональные эксперты различной специализации
