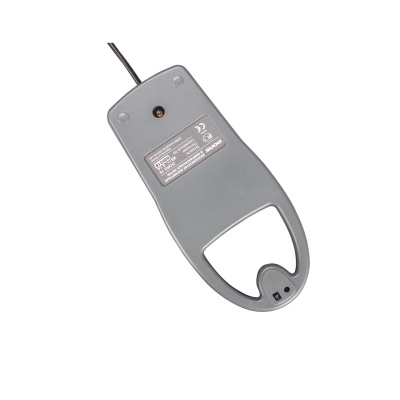

DORS 15 - Визуализатор магнитных и инфракрасных меток

DORS 15

DORS 15 - Визуализатор магнитных и инфракрасных меток. Позволяет проводить проверку подлинности банкнот различных валют и другой защищенной полиграфической продукции по наличию и расположению магнитных и инфракрасных защитных меток.

Особенности

1. DORS 15 предназначен для проверки подлинности банкнот различных валют и другой защищенной полиграфической продукции путем обнаружения специальных защитных меток, надписей и рисунков, нанесенных магнитной краской и контроля изображений, нанесенных ИК-метамерными красками
2. В комплект входит специальный коврик, который предназначен для размещения на нем проверяемой банкноты и служит для улучшения контакта датчиков визуализатора с фрагментами изображения, нанесенными ферромагнитной и ИК-метамерными красками.
3. Применяется для расширения функциональных возможностей просмотровых детекторов - DORS 135, DORS 145, DORS 1200 M1, DORS 1250, DORS 1300 M2

Виды контроля

1. Магнитный контроль (с DORS 135, DORS 145, DORS 1200 M1, DORS 1250, DORS 1300 M2) наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками
2. Инфракрасный контроль (с DORS 135, DORS 145) наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных ИК-метамерными красками. Контроль осуществляется контактным методом.

Порядок работы

1. Подсоедините шнур питания визуализатора к разъему для подключения дополнительных устройств вашего детектора
2. Расположите проверяемый объект и визуализатор на специальном коврике для проверки (входит в комплект)
3. Включите визуализатор нажатием любой клавиши
4. Отключение визуализатора производится нажатием клавиши "Select" и удержания ее в нажатом положении в течение 3 сек

Режимы работы

DORS 15 имеет два режима работы:

1. Магнитный контроль
• Кратковременным нажатием клавиши "Select" выберите режим работы визуализатора - магнитный контроль (подсветка клавиши - зеленого цвета). Установите прибор на банкноту таким образом, чтобы контролируемый участок оказался под датчиком. Перемещая датчик по контролируемому участку, определите места срабатывания и несрабатывания датчика. О срабатывании датчика сообщают звуковой сигнал и зажигающийся индикатор. Звуковой сигнал можно включить и выключить в любой момент работы. Для этого необходимо нажать и удерживать клавишу "Volume" в течении 2 сек. Места срабатывания датчика являются магнитными, несрабатывания - немагнитными. Таким образом с высокой точностью выявляется распределение участков изображений нанесенных магнитными и немагнитными красками
• Полученные данные сверьте с расположением магнитных защитных меток на подлинной банкноте. Предупреждение. Магнитный датчик прибора обладает высокой чувствительностью, вследствие чего при работающем в радиусе до 2,5 м от прибора сотовом телефоне возможны ложные срабатывания визуализатора. Также не рекомендуется расположение DORS 15 вблизи других источников электромагнитного поля (сетевой адаптер, блок питания, встроенный трансформатор и т.п.)
• Если визуализатор не используется в течение одного часа, то он автоматически отключается. Примечание: Если при проверке нет четкости в распознавании метки, необходимо изменить чувствительность датчика. Это вызвано большим разбросом магнитных характеристик среди банкнот разных валют. Кроме того, банкноты одного вида также могут значительно отличаться друг от друга как из-за технологических особенностей изготовления, так и вследствие износа и загрязнения при обращении. При необходимости изменения чувствительности датчика, кратковременными нажатиями клавиши "Volume" выберите необходимый уровень чувствительности. При этом красная подсветка клавиши "Volume" соответствует самой высокой, желтая - средней и зеленая - самой низкой чувствительности. По умолчанию при включении прибор переходит в режим, в котором он находился перед последним отключением. Если DORS 15 срабатывает в местах, где не должно быть магнитных меток, - повторите проверку, перейдя в режим минимальной чувствительности. Если при этом сохраняется срабатывание прибора на немагнитных участках банкноты, или прекращается на магнитных, то банкнота может оказаться фальшивой и необходимо проверить ее по другим признакам. Если же проблема исчезает, то банкнота подлинная, но, возможно, имеет полиграфический брак. Установка максимального значения чувствительности рекомендуется для проверки изношенных банкнот с недостаточно выраженными магнитными свойствами: российских рублей, евро, долларов США и т.д. Следует отметить, что датчик магнитного контроля надежно реагирует и на виды защиты, связанные с использованием электропроводных (в том числе полупроводящих), а также специальных магнитных материалов, на которые не срабатывают традиционные магнитные детекторы. Это свойство датчика магнитного контроля, а также его высокую чувствительность необходимо учитывать во избежание ложных срабатываний: не касаться чувствительного элемента, металлических деталей, избегать механических воздействий на датчик
2. Инфракрасный контроль
• Установите визуализатор на банкноту так, чтобы контролируемый участок оказался под датчиком
• Кратковременным нажатием клавиши "Select" выберите режим работы визуализатора - инфракрасный контроль (ИК) (подсветка клавиши - красного цвета). Перемещая датчик по контролируемому участку, определите места срабатывания и несрабатывания датчика - при переходе датчика с контрастного на неконтрастный в ИК-диапазоне (или наоборот) участок изображения раздается звуковой сигнал и зажигается индикатор. Звуковой сигнал можно включить и выключить в любой момент работы. Для этого необходимо нажать и удерживать клавишу "Volume" в течение 2 секунд
• Полученные данные сверьте с данными подлинной банкноты
• Если DORS 15 не используется в течение одного часа, то он автоматически отключается. Примечание: Если при проверке нет четкости в распознавании метки, необходимо изменить чувствительность датчика. Для этого кратковременными нажатиями клавиши "Volume" выберите необходимый уровень чувствительности. Уровни чувствительности можно определить по подсветке клавиши. При этом, если наблюдаются отдельные срабатывания в точках, где их быть не должно, чувствительность нужно уменьшить, если же недостаточно активно срабатывание в контрастных зонах, чувствительность нужно увеличить. Необходимость изменения чувствительности вызвана большим разбросом этого защитного признака среди банкнот разного вида. Кроме того, банкноты одного вида также могут значительно отличаться друг от друга как из-за технологических особенностей изготовления, так и вследствие износа и загрязнения при обращении

Комплектация

1. Визуализатор магнитных и инфракрасных меток DORS 15
2. Коврик для проверки
3. Руководство по эксплуатации
4. Гарантийный талон

Уход и обслуживание

Меры предосторожности

1. Не включайте и не вынимайте разъем шнура питания мокрыми руками. Это может повлечь за собой поражение электрическим током
2. Подключайте визуализатор только к приборам, с которыми он может использоваться
3. Вынимая разъем шнура питания, беритесь за корпус разъема для того, чтобы избежать разрыва или повреждения шнура
4. Если DORS 15 долгое время находился на холоде, то перед включением его необходимо выдержать при комнатной температуре не менее двух часов

Применение

1. Банки
2. Расчетно-кассовые центры
3. Кассы пересчета
4. Пункты обмена валют
5. Вечерние кассы
6. Предприятия розничной торговли
7. Предприятия сферы услуг
