DORS 1200 M1 - Универсальный просмотровый детектор

DORS 1200 M1

DORS 1200 M1 - Универсальный просмотровый детектор. Предназначен для комплексного визуального контроля подлинности банкнот различных валют, паспортов и другой защищенной полиграфической продукции. Семь видов контроля в базовой комплектации, до 11 видов контроля при оснащении опциональными выносными приборами. Одновременный контроль нескольких степеней защиты.

Внимание! Данный детектор снят с производства. Современные и более технологичные аналоги - DoCash BIG D, DORS 1300, DORS 1250 Professional, DORS 1250 Standard, Cassida 2300 DA, и другие

Особенности

1. DORS 1200 разработан в соответствии с действующими требованиями Банка России к проверке подлинности банкнот Российских рублей в кассах кредитных организаций
2. Семь видов контроля в базовой комплектации, до 11 видов контроля при оснащении опциональными выносными приборами
3. Важной особенностью детектора является возможность проведения одновременно с Инфракрасным контролем (на выбор пользователя):
• Ультрафиолетового контроля (ИК+УФ)
• Контроля в белом проходящем свете (ИК+Контроль на просвет)
• Контроля в белом отраженном свете (ИК+Контроль в белом отраженном свете)
4. Любой режим контроля может быть активирован одним нажатием на соответствующую кнопку на панели управления
5. Детектор оснащен источником верхнего ультрафиолетового света суммарной мощностью 8 Вт. При этом обеспечивается комфортное и качественное проведение УФ-контроля банкнот при ярком освещении в помещении
6. Просветное поле, расположенное на предметном столе прибора, позволяет комфортно выполнять контроль банкнот на просвет
7. На задней панели детектора расположены следующие разъемы для подключения дополнительных устройств контроля:

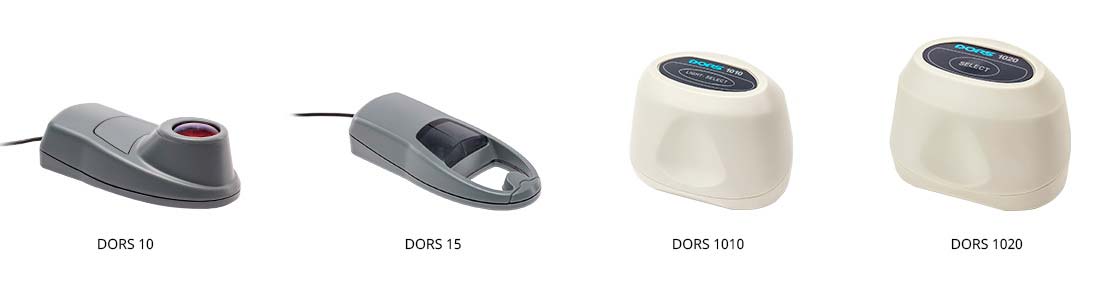

• Два разъема для подключения DORS 10 и DORS 15
• Два видеовхода для подключения DORS 1010 и DORS 1020

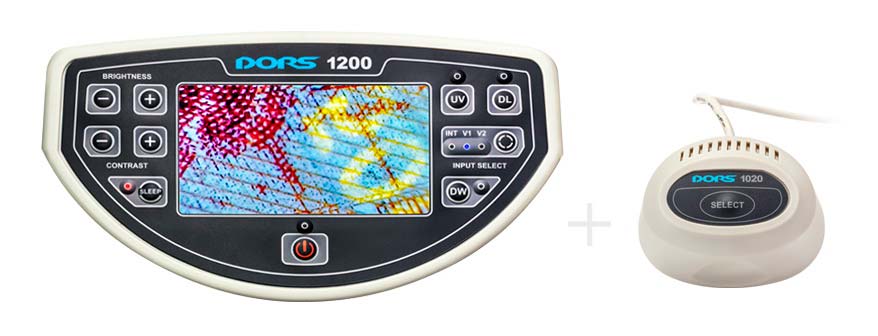

8. Большой цветной ЖК дисплей 4,3" (10,9 см) обеспечивает контрастное, качественное и яркое изображение, а высокая детализация повышает качество проверки
9. Автовыключение детектора спустя 10, 30 или 60 минут после последнего нажатия на любую кнопку. При последующих включениях прибора устанавливается режим, который был установлен в последнем сеансе работы
10. DORS 1200 M1 имеет самые компактные размеры среди приборов-аналогов

Виды контроля

1. Инфракрасный контроль (проверка наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками)
2. Контроль «спецэлементов М» (в режиме двухдиапазонной ИК-подсветки (940/850 нм). Данный вид защиты применен на банкнотах Российских рублей модификации 2010 года, акцизных марках)
3. Ультрафиолетовый контроль (контроль отсутствия общего фона люминесцирования и наличия люминесценции УФ меток, нитей и волокон)
4. Инфракрасный контроль на просвет (проверка водяных знаков и металлизированных защитных нитей при наблюдении их контрастного образа на мониторе)
5. Контроль в белом отраженном косопадающем свете (проверка видов и способов печати, дефектов печати и возможных подчисток в документах строгого учета, элементов защиты с цветопеременными эффектами (оптически переменной краски, скрытых муаровых полос), кипп-эффекта, защитных голограмм)
6. Контроль в белом проходящем свете (контроль водяных знаков, защитных нитей, микроперфорации, совмещенных изображений лицевой и оборотной сторон банкнот)
7. Геометрический контроль (контроль площади утраченного фрагмента или размеров банкноты)

Виды контроля при подключении дополнительных выносных приборов

1. Контроль в белом отраженном косопадающем свете с увеличением 10x (с DORS 10, DORS 1010, DORS 1020, для детального изучения видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток)
2. Инфракрасный контроль с увеличением 10х (с DORS 1010, 15х с DORS 1020, для детального изучения способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками)
3. Ультрафиолетовый контроль с увеличением 10x (с DORS 1020, для детального изучения способа печати и качества исполнения фрагментов изображений, нитей и волокон люминесцирующих под воздействием УФ-излучения)
4. Магнитный контроль (с DORS 15, проверка наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками)

Панель управления

1. Кнопка "Power". Кратковременное нажатие на кнопку включает DORS 1200 M1, если он находился в ждущем режиме (светился индикатор возле кнопки "Power"). Длительное, в течение более чем 1 сек., удержание нажатой кнопки "Power" переводит включенный детектор в дежурный режим. При этом выключаются все источники подсветки, LCD-монитор, снимается питание с внешних устройств, подключенных к разъемам V1, V2, и энергопотребление прибора становится минимальным. Внешние устройства, подключенные к разъемам М1 и М2, не обесточиваются и должны быть выключены отдельно
2. Кнопка Sleep (автовыкпючение). Выбор времени переключения прибора в дежурный режим. Возможно установить 4 варианта работы: автовыключение не задействовано, выключение через 10 минут, выключение через 30 минут, выключение через 60 минут. Переход к очередному режиму, осуществляется циклически, при очередном нажатии на кнопку "Sleep". Текущий режим показывает индикатор красного цвета возле кнопки. Если автовыключение не задействовано, индикатор не светится. При выборе времени автовыключения 10/30/60 минут индикатор светится в соответствии: 1 вспышка / пауза — 2 вспышки / пауза — 3 вспышки / пауза, и по прошествии нескольких секунд светится постоянно
3. Кнопки "Contrast +/-" (регулировка контрастности). Увеличение и, соответственно, уменьшение контрастности изображения на LCD-мониторе. Нажимайте и удерживайте соответствующую кнопку, пока не будет достигнута желаемая контрастность изображения. При этом мигает индикатор "Power", что подтверждает процесс регулировки. При кратковременном нажатии на кнопку "+" или "-" происходит пошаговая «тонкая» подстройка контрастности
4. Кнопки "Brightness +/-" (регулировка яркости). Увеличение и, соответственно, уменьшение яркости изображения на LCD-мониторе. Нажимайте и удерживайте соответствующую кнопку, пока не будет достигнута желаемая яркость изображения. При этом мигает индикатор "Power", что подтверждает процесс регулировки. При кратковременном нажатии на кнопку "+" или "-", происходит пошаговая «тонкая» подстройка яркости
5. Кнопка "DW" (двойная длина волны / «М-метка»). Нажатие на эту кнопку переводит DORS 1200 в режим, когда периодически, через каждые 0,4 сек., происходит переключение ИК подсветки с 940 нм на 850 нм и обратно. Если на проверяемом объекте имеются так называемые «М-метки» это приводит к их четко выраженному мерцанию. В режиме "DW" индикатор возле кнопки "DW" светится красным цветом. (Примечание: если детектор находился в режиме просмотра УФ-меток или просмотра банкноты в проходящем белом свете, люминесцентные лампы выключаются, т.к. на фоне их света проверка данной защиты невозможна. Так же невозможна проверка этого типа защиты, если на банкноту внутри прибора падает прямой солнечный свет или свет мощных ламп накаливания. Повторное нажатие на кнопку "DW" выключает режим и индикатор "DW" гаснет)
6. Кнопка "UV" (ультрафиолетовая лампа). Нажатие на эту кнопку, включает УФ-лампы в верхней части прибора, что позволяет контролировать УФ-метки на объектах помещенных внутрь прибора, и одновременно позволяет наблюдать ИК-метки (если они есть) на LCD-мониторе детектора. При этом начинает светиться индикатор синего цвета возле кнопки "UV". Если индикатор мигает, это говорит о неисправности УФ-ламп или некорректной работе прибора. Повторное нажатие кнопки "UV" выключает УФ-лампу и индикатор гаснет. (Примечание: при нажатии на кнопку "UV" выключаются (если были включены) режим "DW" и режим белой нижней или белой верхней подсветки)
7. Кнопка "DL" (лампа дневного света). Эта кнопка управляет включением верхней и нижней белой подсветки. Первое нажатие на кнопку "DL" включает верхнюю белую подсветку. Следующее нажатие включает нижнюю лампу рассеянного белого света. При этом включается индикатор синего цвета рядом с кнопкой "DL". Если индикатор мигает, это говорит о неисправности лампы или некорректной работе прибора. И, наконец, следующее нажатие на кнопку, выключает оба источника белого света. (Примечание: нажатие на кнопку "DL" выключает (если был включен) режим УФ-подсветки; включение нижней белой лампы выключает (если был включен) режим "DW")
8. Кнопка "Input select" (выбор источника видеосигнала). В DORS 1200 M1 предусмотрено три источника видеосигнала: внутренняя черно-белая камера с ИК-фильтром "Int" и два видео входа общего назначения V1 и V2. Нажатие на кнопку "Input select" циклически переключает источники в последовательности: Int/V1/V2. В случае, если ко входу V1/V2 подключена телевизионная лупа DORS 1010/1020, то включение нужного источника можно (и рекомендуется) осуществлять нажатием на кнопку управления непосредственно на лупе. Дальнейшие нажатия на кнопку на лупе циклически переключают источники подсветки в лупе. Для DORS 1010 - это последовательность: белый/ИК, а для DORS 1020 - белый/ИК/УФ. Выбор очередного источника сигнала, сопровождается включением индикатора около имени источника. Индикаторы V1/V2 - трехцветные и отражают выбранный источник подсветки для лупы. Белому свету соответствует одновременное включение зеленого, синего и красного индикатора. ИК - включение красного индикатора. УФ - включение синего индикатора. Переключение видеовходов не влияет на работу верхней УФ и верхней или нижней белой подсветки

Режимы работы

1. Проверка УФ меток. Поместить проверяемый объект на предметный стол детектора. Включить DORS 1200 M1. Включить УФ-подсветку кратковременным нажатием на кнопку "UV". При этом должен засветиться индикатор синего цвета возле кнопки "UV". Наблюдать УФ-метки на поверхности объекта. Также допускается проверка «веером», когда несколько объектов, (например, банкнот) помещаются внутрь прибора сложенными в виде веера. Если необходимо контролировать одновременно и ИК-метки, достаточно выбрать при помощи кнопки "Input select" вход "Int" - внутреннюю ИК-камеру прибора. Тогда УФ-метки можно будет наблюдать непосредственно на поверхности объекта, а ИК-метки - на экране LCD-монитора
2. Проверка ИК-меток. Поместить проверяемый объект на предметный стол прибора. Включить его. Выбрать в качестве источника видеосигнала внутреннюю ИК-камеру при помощи кнопки "Input select" (должен засветиться зелёный индикатор возле надписи "Int"). Установить, если необходимо, желаемую яркость и контрастность изображения на мониторе при помощи кнопок "Brightness +/-" и "Contrast +/-". Наблюдать расположение ИК-меток на экране LCD-монитора. (Примечание: уже установленные однажды яркость и контрастность изображения запоминаются и используются по умолчанию, до следующей настройки)
3. Проверка «М»-меток. Поместить проверяемый объект на предметный стол детектора. На объект внутри прибора не должен падать прямой солнечный свет или свет от мощных ламп накаливания. В противном случае наблюдение метки будет затрудненно или вовсе невозможно. Включить DORS 1200. Выбрать в качестве источника видеосигнала внутреннюю ИК-камеру при помощи кнопки "Input select" (должен засветиться зелёный индикатор возле надписи "Int"). Включить режим двойной длины волны, кратковременным нажатием на кнопку "DW" (должен начать светиться индикатор красного цвета, рядом с надписью "DW"). Установить при необходимости желаемую яркость и контрастность отображения на экране LCD-монитора. «М»-метки должны отчетливо мерцать с периодичностью около 0,4 секунды. Выключение режима двойной длины волны осуществляется повторным кратковременным нажатием на кнопку "DW" (индикатор "DW" должен погаснуть)
4. Проверка в белом отраженном косопадающем свете. Поместить проверяемый объект на предметный стол прибора. Включить прибор. Кратковременным нажатием на кнопку "DL" включить источник верхнего белого света. Наблюдать объект. Режим удобен, например, для просмотра так называемого «кипп-эффекта» на Российских рублях. В детекторе для верхней белой подсветки применен точечный полупроводниковый источник света с весьма высокой яркостью, поэтому прямой взгляд на осветитель, скрытый за козырьком прибора, не рекомендуется. Следующее нажатие на кнопку "DL" выключит источник верхнего белого света и включит нижний источник рассеянного белого света, и, наконец, еще одно нажатие выключит нижний источник рассеянного белого света
5. Проверка «на просвет» в белом проходящем и ИК-свете. Поместить проверяемый объект на предметный стол прибора. Включить прибор. Двумя кратковременными нажатиями на кнопку "DL" включить источник нижнего рассеянного белого света (должен начать светиться индикатор синего цвета, возле надписи "DL"). Наблюдать объект. Режим удобен для проверки водяных знаков, впечатанных металлизированных полосок с рисунком и т.п. Если выбрать в качестве источника видеосигнала внутреннюю ИК-камеру, то на экране LCD-монитора можно наблюдать изображение объекта в ИК-лучах «на просвет». Это позволяет еще более контрастно наблюдать водяные знаки и разметку на металлизированных лентах (особенно стоит отметить удобство этого режима при работе с банкнотами Евро)
6. Контроль по размеру. С помощью контрольной шкалы, нанесенной на матовое стекло детектора DORS 1200 M1, можно контролировать как размеры самих банкнот, так и правильность расположения отдельных меток на них
7. Работа с внешней телевизионной лупой DORS 1010/1020. Подключить лупу DORS 1010 или DORS 1020 к гнезду V1 или V2 на задней панели прибора. Тип лупы опознается автоматически при включении детектора, поэтому присоединять кабель лупы нужно либо к выключенному из сети прибору, либо к прибору, находящемуся в дежурном режиме. Включить прибор. Нажать на кнопку "Select" на верхней части лупы. Прибор переключится в режим просмотра картинки с лупы. Последующие нажатия на кнопку "Select" на лупе позволят выбрать необходимый источник подсветки. Лупа DORS 1010 имеет два источника подсветки - белый и ИК, а лупа DORS 1020 - три: белый, ИК и УФ. На состояние подсветки указывает цвет индикатора видеовхода, к которому подключена лупа. Белой подсветке соответствует одновременное свечение синего, зеленого и красного индикаторов. ИК-подсветке – свечение красного индикатора. УФ-подсветке – свечение синего индикатора. Переключить DORS 1200 M1 на просмотр при помощи внутренней ИК-камеры можно при помощи кнопки "Input select"
8. Работа с выносной оптической лупой DORS 10. Расположить объектив лупы над контролируемым участком банкноты (банкнота должна находиться на плоской горизонтальной поверхности), включить встроенную подсветку и, удерживая кнопку нажатой, провести исследование на предмет наличия защитных признаков
9. Работа с визуализатором магнитных и инфракрасных меток DORS 15:
• Магнитный контроль:
1. При использовании визуализатора DORS 15 режим работы самого детектора может быть любым
2. Проверяемая банкнота и устройство располагаются на специальном коврике для проверки (входит в комплект поставки DORS 15)
3. Включите визуализатор нажатием любой клавиши
4. Кратковременным нажатием клавиши "Select" выберите режим работы устройства - магнитный контроль (подсветка клавиши - зеленого цвета). Установите DORS 15 на банкноту таким образом, чтобы контролируемый участок оказался под датчиком. Перемещая датчик по контролируемому участку, определите места срабатывания и несрабатывания датчика. О срабатывании датчика сообщают звуковой сигнал и зажигающийся индикатор. Звуковой сигнал можно включить и выключить в любой момент работы. Для этого необходимо нажать и удерживать клавишу "Volume" в течение 2 секунд. Места срабатывания датчика являются магнитными, несрабатывания - немагнитными. Таким образом с высокой точностью выявляется распределение магнитных и немагнитных красок текста и рисунков
5. Полученные данные сверьте с расположением магнитных защитных меток на подлинной банкноте. Предупреждение: Магнитный датчик DORS 15 обладает высокой чувствительностью, вследствие чего при работающем в радиусе до 2,5 м от прибора сотовом телефоне возможны ложные срабатывания устройства
6. Если DORS 15 не используется в течение одного часа, он автоматически отключается. Примечание: Если при проверке нет четкости в распознавании метки, необходимо изменить чувствительность датчика. Это вызвано большим разбросом магнитных характеристик среди банкнот разных валют. Кроме того, банкноты одного вида также могут значительно отличаться друг от друга как из-за технологических особенностей изготовления, так и вследствие износа и загрязнения при обращении. При необходимости изменения чувствительности датчика, кратковременными нажатиями клавиши "Volume" выберите необходимый уровень чувствительности. При этом красная подсветка клавиши "Volume" соответствует самой высокой, желтая - средней и зеленая - самой низкой чувствительности. По умолчанию при включении визуализатор переходит в режим, в котором он находился перед последним отключением. Если DORS 15 срабатывает в местах, где не должно быть магнитных меток, повторите проверку, перейдя в режим минимальной чувствительности. Если при этом сохраняется срабатывание прибора на немагнитных участках банкноты, или прекращается на магнитных, то банкнота может оказаться фальшивой и необходимо проверить ее по другим признакам. Если же проблема исчезает, то банкнота подлинная, но, возможно, имеет полиграфический брак. Установка максимального значения чувствительности рекомендуется для проверки изношенных банкнот с недостаточно выраженными магнитными свойствами: Российских рублей, Евро, Долларов США и т.д. Следует отметить, что датчик магнитного контроля надежно реагирует и на виды защиты, связанные с использованием электропроводных (в том числе полупроводящих), а также специальных магнитных материалов, на которые не срабатывают традиционные магнитные детекторы. Это свойство датчика магнитного контроля, а также его высокую чувствительность необходимо учитывать во избежание ложных срабатываний: не касаться чувствительного элемента, металлических деталей, избегать механических воздействий на датчик
• Инфракрасный контроль:
1. При использовании DORS 15 режим работы самого детектора DORS 1200 M1 может быть любым
2. Включите визуализатор нажатием любой клавиши
3. Установите визуализатор на банкноту так, чтобы контролируемый участок оказался под датчиком
4. Кратковременным нажатием клавиши "Select" выберите режим работы DORS 15 - инфракрасный контроль (ИК) (подсветка клавиши - красного цвета). Перемещая датчик по контролируемому участку, определите места срабатывания и несрабатывания датчика. О срабатывании датчика сообщают звуковой сигнал и зажигающийся индикатор. Звуковой сигнал можно включить и выключить в любой момент работы. Для этого необходимо нажать и удерживать клавишу "Volume" в течение 2 сек. Места срабатывания соответствуют контрастным, несрабатывания - неконтрастным участкам в ИК-диапазоне
5. Полученные данные сверьте с данными подлинной банкноты. Примечание: Если при проверке нет четкости в распознавании метки, необходимо изменить чувствительность датчика. Для этого кратковременными нажатиями клавиши "Volume" выберите необходимый уровень чувствительности. Уровни чувствительности можно определить по подсветке клавиши. При этом, если наблюдаются отдельные срабатывания в точках, где их быть не должно, чувствительность нужно уменьшить, если же недостаточно активно срабатывание в контрастных зонах, чувствительность нужно увеличить. Необходимость изменения чувствительности вызвана большим разбросом этого защитного признака среди банкнот разного вида. Кроме того, банкноты одного вида также могут значительно отличаться друг от друга как из-за технологических особенностей изготовления, так и вследствие износа и загрязнения при обращении

К универсальному просмотровому детектору DORS 1200 M1 возможно одновременное подключение обоих устройств DORS 10 и DORS 15

Комплектация

1. Универсальный просмотровый детектор DORS 1200 М1
2. Сетевой адаптер
3. Карта меток
4. Руководство по эксплуатации
5. Гарантийный талон



Уход и обслуживание

Меры предосторожности:

1. Не включайте и не вынимайте вилку сетевого кабеля сетевого адаптера мокрыми руками. Это может повлечь за собой поражение электрическим током
2. Используйте только сетевой адаптер, который поставляется с детектором
3. Вынимая сетевой кабель адаптера из сети, беритесь исключительно за вилку, чтобы избежать разрыва или повреждения кабеля
4. Во избежание повреждений сетевого кабеля адаптера и возможного короткого замыкания перемещать прибор разрешается только после отключения вилки кабеля от электросети
5. Для того чтобы детектор успешно работал продолжительное время без вмешательства сервис-инженера, соблюдайте, пожалуйста, следующие правила:
• Прибор должен устанавливаться на ровную горизонтальную поверхность
• Не устанавливайте прибор в местах, где он может подвергнуться воздействию прямых солнечных лучей и направленного искусственного освещения
6. Если DORS 1200 М1 долгое время находился на холоде, то перед включением его необходимо выдержать при комнатной температуре не менее двух часов

Не смотреть на Ультрафиолетовые лампы во время работы прибора!

Возможные неисправности:

1. Детектор DORS 1200 М1 не включается (индикатор дежурного режима не светится). Проверьте подключение адаптера к сети и низковольтного кабеля адаптера к прибору
2. Мигает индикатор "UV" или "DL". Возможно вышла из строя соответствующая индикатору люминесцентная лампа подсветки или прибор работает некорректно. Необходимо обращение в сервисный центр (замена ламп требует частичной разборки прибора). Использованная в приборе схема питания люминесцентных ламп существенно продлевает срок их жизни, но не делает его неограниченным
3. При работе с телевизионной лупой DORS 1020 невозможно включить ультрафиолетовую подсветку. Возможно, лупа была подключена к уже включенному прибору и не была правильно опознана. Переведите детектор в дежурный режим и вновь включите
4. Нет картинки с внешней телевизионной лупы/не происходит переключения на соответствующий видео вход при нажатии кнопки "Select" на лупе. Возможно, не до конца вставлен разъем лупы в гнездо V1/V2 прибора. Вставьте разъем в гнездо до упора

Разряды в лампах в течение первых 120 часов работы не являются неисправностью

Применение

1. Банки
2. Расчетно-кассовые центры
3. Предприятия розничной торговли
4. Предприятия сферы услуг
5. АЗС
6. Автосалоны
7. Транспорт
8. Рестораны
9. Кафе
10. Отели
11. Билетные кассы
