DORS 1300 M2 - Универсальный просмотровый детектор

(0)
DORS 1300 M2 - Универсальный просмотровый детектор
27 490 руб.
-+шт
СравнитьВ сравнении
Нет в наличии
Производитель:
DORS
Модель:
1300 M2
Тип детектора:
Универсальный просмотровый
Проверяемая валюта:
Мультивалютный
Количество проверяемых валют:
Не ограничено

DORS 1300 M2 - Универсальный просмотровый детектор. предназначен для комплексного визуального контроля подлинности банкнот различных валют, ценных бумаг, документов и другой защищенной полиграфической продукции. Полностью соответствует требованиям Банка России.

DORS 1300 M2

DORS 1300 M2 - Универсальный просмотровый детектор. предназначен для комплексного визуального контроля подлинности банкнот различных валют, ценных бумаг, документов и другой защищенной полиграфической продукции. Полностью соответствует требованиям Банка России.

Внимание! Данная модель снята с производства и теперь выпускается в новой модификации - DORS 1300. Главной особенностью этой модификации является переход на полностью светодиодную подсветку - ультрафиолет, белая верхняя подсветка, нижняя подсветка. Светодиоды намного долговечнее и безопаснее традиционных ламп, которые часто приходилось менять. А также произведена доработка основных узлов и компонентов

Детектор DORS 1300 M2 разработан в соответствии с требованиями к техническим средствам контроля подлинности денежных знаков изложенными в Положении № 318-П от 24.04.2008 «О порядке ведения кассовых операций и правилах хранения, перевозки и инкассации банкнот и монеты Банка России в кредитных организациях на территории Российской Федерации».

В соответствии с требованиям Банка России детектор DORS 1300 M2 оснащен следующими базовыми техническими средствами для контроля платежеспособности и подлинности наличных денежных знаков:

  1. Увеличительное стекло (видеосистема с оптическим увеличением 20 крат с выдачей увеличенного изображения на монитор прибора)
  2. Два источника верхней белой подсветки для контроля подлинности банкнот в отраженном свете

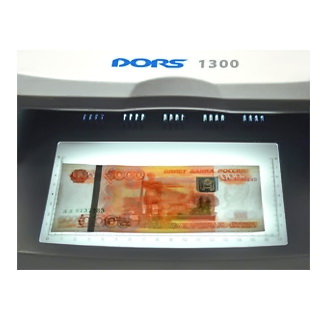

  3. Просмотровый стол с нижней белой подсветкой для контроля подлинности банкнот в проходящем свете
  4. Источник ультрафиолетового света
  5. Линейка измерительная на просмотровом столе
  6. Инфракрасная видеосистема для визуального контроля меток, обнаруживаемых в инфракрасных лучах
  7. Магнитный датчик для определения наличия магнитотвердых свойств у серии и номера, напечатанных зеленой краской

Детектор DORS 1300 М2 может применяться для дополнительного углубленного визуального контроля всех машиночитаемых защитных признаков банкнот Банка России перечисленных в Указании Банка России № 2087-У от 06.10.2008:

  1. Соответствие видимого изображения банкноты официальному описанию
  2. Соответствие изображения банкноты, видимого в инфракрасном диапазоне спектра (800–1000 нм), официальному описанию
  3. Соответствие расположения фрагментов изображения банкноты, обладающих магнитными свойствами, официальному описанию
  4. Соответствие люминесценции элементов изображения банкноты под воздействием ультрафиолетового излучения с длиной волны 360–380 нм официальному описанию
  5. Отсутствие фонового свечения бумаги банкноты под воздействием ультрафиолетового излучения с длиной волны 360–380 нм
  6. Наличие зеленой люминесценции элемента изображения серого цвета под воздействием инфракрасного облучения

Особенности

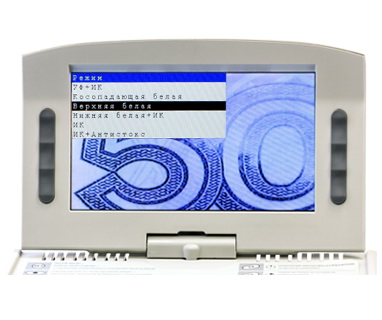

  1. Детектор оснащен поворотным в двух плоскостях широкоформатным цветным ЖК монитором с диагональю 7″ (18 см) с антибликовым покрытием. Прибор можно установить в любом месте рабочего стола повернув монитор под углом, комфортным для пользователя.
  2. Детектор DORS 1300 M2 оснащен самым мощным среди аналогов источником верхнего ультрафиолетового света - 3 УФ лампы по 6 Вт (суммарная мощность УФ-источника 18 Вт). При этом обеспечивается комфортное и качественное проведение УФ-контроля банкнот при ярком освещении в помещении.
  3. Предусмотрена возможность сохранения пользовательских настроек яркости и контрастности изображения на мониторе отдельно для каждой встроенной ИК-видеокамеры и для каждого видеовхода. Настройки сохраняются в энергонезависимой памяти прибора.
  4. В верхней части прибора над предметным столом установлены две ИК-видеокамеры. Первая видеокамера отображает полный ИК-образ банкноты на мониторе прибора в натуральную величину (с увеличением 1х), что удобно при экспресс-контроле разнономинальной наличности. Вторая видеокамера отображает фрагмент ИК-образа банкноты на мониторе прибора с увеличением 20х, позволяя детально рассмотреть способ и качество печати в зоне перехода от ИК-видимой к ИК-невидимой части рисунка, что полностью исключает возможность пропустить поддельную банкноту российских рублей с высококачественной имитацией ИК защиты. Переход от увеличения 1х к увеличению 20х осуществляется одним нажатием на соответствующую кнопку на предметном столе прибора.
  5. Три верхние ультрафиолетовые и две нижние белые люминесцентные лампы имеют параллельные схемы подключения. При выходе из строя одной лампы, оставшиеся лампы продолжают работать, что позволяет запланировать сервисное обслуживание прибора в удобное для пользователя время.
  6. Большое просветное поле с измерительными линейками, расположенное на предметном столе прибора, позволяет комфортно выполнять контроль на просвет банкнот любых валют имеющих хождение на территории РФ.
  7. Детектор удобен для контроля подлинности документов, ценных бумаг и защищенных бланков строгого учета формата А4. Благодаря специальной щели в задней стенке корпуса, контроль осуществляется по всей площади исследуемого документа.
  8. Освоить работу с прибором легко, можно даже без чтения "Руководства по эксплуатации" - на верхней панели прибора нанесена иллюстрированная краткая инструкция на русском языке, поясняющая в простой форме как включить требуемый режим контроля и пользоваться встроенным меню прибора. Интерфейс меню - русскоязычный. На мониторе отображаются информационные сообщения (подсказки), указывающие какой режим контроля используется в текущий момент.
  9. Важной особенностью прибора является возможность проведения одновременно с Инфракрасным контролем (на выбор пользователя):
    • Ультрафиолетового контроля
    • Контроля в проходящем белом свете
    • Контроля в отраженном белом свете
  10. На задней панели детектора расположены следующие разъемы для подключения дополнительных устройств контроля:
    • Два разъема для подключения DORS 10 и DORS 15
    • Два видеовхода для подключения DORS 1010 и DORS 1020
    • Видеовход для подключения внешнего видеоисточника (стандарт PAL, разъём RCA)
    • Видеовыход для подключения внешнего монитора (стандарт PAL, разъём RCA)

Виды контроля

  1. Инфракрасный контроль (с увеличением 1х, 10х/20х) наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками.
  2. Контроль «спецэлементов М» в режиме двухдиапазонной ИК-подсветки (940/850 нм). Данный вид защиты применен на банкнотах российских рублей модификации 2010 года, акцизных марках.
  3. Интеллектуальный антистокс-контроль iAS наличия, правильности расположения и типа фрагментов изображений, нанесенных специальными красками с антистоксовскими люминофорами излучающими свечение определенного цвета под воздействием инфракрасного лазера.
  4. Ультрафиолетовый контроль отсутствия общего фона люминесцирования и наличия люминесценции УФ меток, нитей и волокон.
  5. Инфракрасный контроль на просвет водяных знаков и металлизированных защитных нитей при наблюдении их контрастного образа на мониторе.
  6. Контроль в белом отраженном верхнем свете видов и способов печати, дефектов печати и возможных подчисток в документах строгого учета.
  7. Контроль в белом отраженном косопадающем свете элементов защиты с цветопеременными эффектами (оптически переменной краски, скрытых муаровых полос), кипп-эффекта, защитных голограмм.
  8. Контроль в белом отраженном свете с увеличением 20х для детального изучения видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток.
  9. Контроль в белом проходящем свете водяных знаков, защитных нитей, микроперфорации, совмещенных изображений лицевой и оборотной сторон банкнот.
  10. Геометрический контроль площади утраченного фрагмента или размеров банкноты.
  11. Магнитный контроль наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками.

Виды контроля при подключении дополнительных выносных приборов

  1. Контроль в белом отраженном косопадающем свете с увеличением (10х с DORS 10, 11х с DORS 1010, 22х с DORS 1020)
  2. Инфракрасный контроль с увеличением (11х с DORS 1010, 22х с DORS 1020)
  3. Ультрафиолетовый контроль с увеличением (22х с DORS 1020)
  4. Магнитный контроль с DORS 15

Комплект поставки:

  1. Универсальный просмотровый детектор DORS1300
  2. Руководство по эксплуатации
  3. Карта меток

Обслуживание и уход

Очистку поверхностей прибора от загрязнений допускается производить нейтральными моющими средствами на водяной основе (например, для мытья посуды) либо очищающими составами на основе изопропилового спирта. Все излишки моющего средства или очищающего состава должны быть тщательно удалены с поверхности прибора.

Предостережение! Перед очисткой поверхностей прибора от загрязнений убедитесь, что вилка кабеля питания вынута из сетевой розетки! Во избежании поражения электрическим током, не допускайте попадания моющего средства или очищающего состава внутрь прибора! При очистке поверхностей наносите моющее средство или очищающий состав только при помощи мягкой ткани! Запрещается нанесение моющего средства или очищающего состава кистью, распылителем или из аэрозольного баллончика!

В приборе в качестве источников УФ-излучения, а также подсветки просмотрового стола, применяются люминесцентные лампы. Прибор имеет встроенную систему диагностики люминесцентных ламп, которая сообщает пользователю о выходе лампы из строя и необходимости её замены. После выхода лампы из строя следует провести её замену. В качестве исключения допускается эксплуатация прибора с неисправной лампой в течении не более чем 8 рабочих часов.

В сообщении системы диагностики люминесцентных ламп, появляющемся на экране монитора, указывается номер лампы, вышедшей из строя, например: «Неисправна УФ лампа 2» или « Неисправна белая лампа 1». Нумерация ламп в этих сообщениях даётся от передней стороны прибора. Ближайшая к передней стороне прибора УФ-лампа или белая лампа имеет номер 1. Наиболее удалённая УФ- лампа имеет номер 3, вторая от передней стороны прибора белая лампа – номер 2.

Внимание! Люминесцентные лампы являются расходным материалом, на них не распространяется действие гарантийных обязательств изготовителя прибора.

Люминесцентные лампы необходимо заменять только на лампы того же типа, что и установленные в приборе

Замена ламп в приборе должна производиться квалифицированным персоналом. В частности в Российской Федерации персонал должен быть аттестован на группу II или более высокую в соответствии с правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).

Применение

  1. Банки
  2. Небанковские кредитные организации
  3. Государственные структуры осуществляющие контроль подлинности документов
Производитель
DORS
Модель
1300 M2
Тип детектора
Универсальный просмотровый
Проверяемая валюта
Мультивалютный
Количество проверяемых валют
Не ограничено
Соответствует требованиям ЦБ РФ
Да
Контроль подлинности ценных бумаг и документов
Да
Модуль интеллектуального антистокс-контроля - iAS
Да
Инфракрасный контроль
Да (1х, 20х)
Инфракрасный контроль на просвет
Да
Инфракрасный контроль с увеличением
11x, 22x (с DORS 1010, 1020)
Антистокс-контроль
Да
Ультрафиолетовый контроль
Да
Ультрафиолетовый контроль с увеличением
22x (с DORS 1020)
Контроль УФ-люминисценции
Да
Магнитный контроль
Да (встроенный датчик)
Геометрический контроль
Да
Контроль «спецэлемента М»
Да
Контроль защитных нитей
Да
Контроль водяных знаков
Да
Контроль скрытых изображений в защитной голографической маркировке
Да
Контроль микропечати
Да
Контроль микропечати с увеличением
Да
Контроль печати метамерными красками
Да
Контроль печати метамерными красками с увеличением
Да
Контроль металлографической печати
Да
Контроль металлографической печати с увеличением
Да
Контроль микроперфорации
Да
Контроль микроперфорации с увеличением
Да
Контроль в белом отраженном верхнем свете
Да
Контроль в белом отраженном косопадающем свете
Да
Контроль в белом отраженном косопадающем свете с увеличением
10х, 11х, 22х (с DORS 10, 1010, 1020)
Контроль в белом отраженном свете с увеличением
Да (20х)
Контроль в белом проходящем свете
Да
Верхняя многодиапазонная ИК подсветка
ИК-светодиоды, 800–1000 нм
Верхняя белая подсветка
2 светодиода ДС
Верхняя белая косопадающая подсветка
2 светодиода ДС
Верхняя подсветка
3 УФ-лампы по 6 Вт (365 нм)
Нижняя подсветка
2 белые лампы по 6 Вт
Суммарная мощность УФ-источника, Вт
18 Вт
Измерительная линейка
Да
Проверка банкнот "веером"
Да
Встроенная видеокамера
2 шт. (1х, 20х)
Дисплей, диагональ (дюймы)
Цветной LCD, 18 см (7")
Русскоязычный интерфейс меню
Да
Прорезь для документов формата А4
Да
Подключение дополнительных приборов
Да (DORS 10, 15, 1010, 1020)
Видеовход для подключения внешнего видеоисточника
Да
Разъем видео выхода
RCA
Подключения внешнего дисплея
Да
Функция автовыключения
Да
Настраиваемое автоотключение прибора
Да
Энергосберегающий режим
Да
Температура, °С
+5...+40
Потребляемый ток, А
0,4-0,17
Потребляемая мощность, Вт
45
Питание, В/Гц
100-240/50-60
Габаритные размеры (ШхГхВ), мм
300х170х324
Масса, кг
2,3
Гарантия производителя
1 год
Производство
DORS Industries LTD
