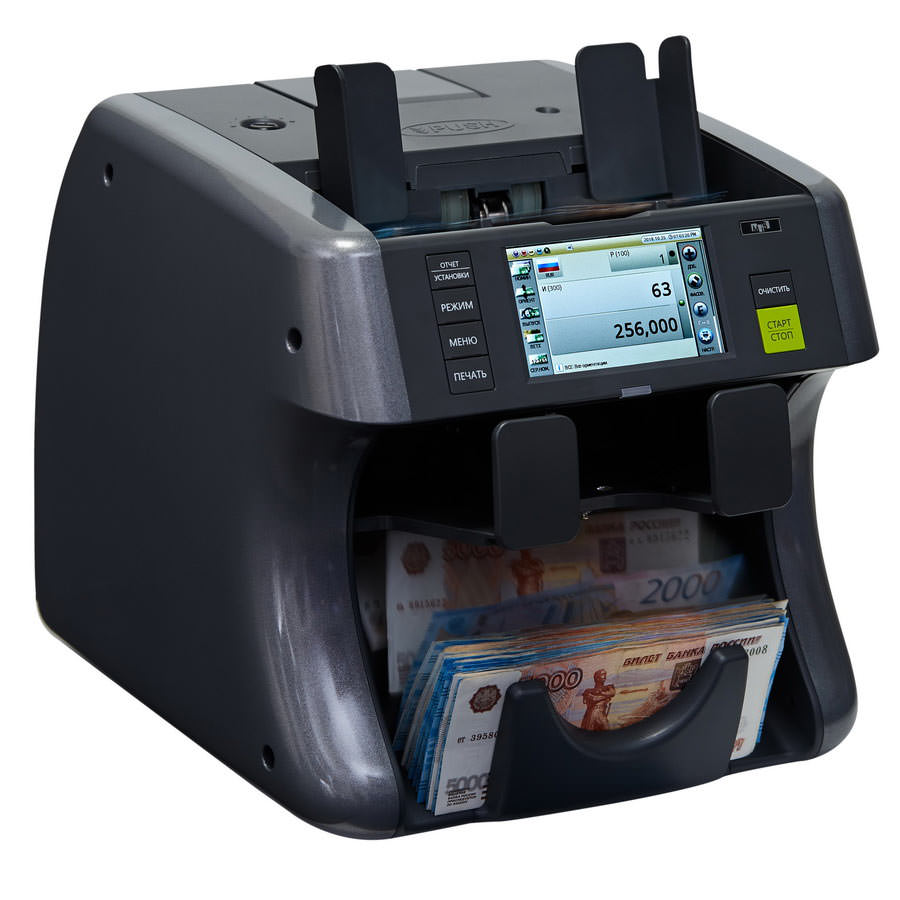

Hyundai Axiom - Двухкарманный сортировщик банкнот

(0)
Hyundai Axiom - Двухкарманный сортировщик банкнот НовинкаХИТ
159 030 руб.
- + шт
Производитель:
Hyundai MIB International
Модель:
Axiom
Скорость счета, банкнот в минуту:
1500
Скорость счета ( в режиме сортировки), банкнот в минуту:
1200
Скорость счета (с определением ветхости), банкнот в минуту:
1200

Hyundai Axiom - Двухкарманный сортировщик банкнот. Высокое качество проверки подлинности и ветхости. Сортировка по номиналу, лицу, ориентации, ветхости, эмиссии. Пересчет смешанной пачки с выдачей итоговой суммы. Пересчет смешанной мультивалютной пачки с автоматическим определением валюты. Одновременная обработка до 10 видов валют. Семь валют в базовой комплектации. Возможность расширения до 40 валют. Сканирования, распознавание и выгрузка серийных номеров банкнот. Сравнение серийных номеров, включая буквы. Рекомендован ЦБ РФ и Европейским Центральным Банком (ECB)

Hyundai Axiom

Hyundai Axiom - Двухкарманный сортировщик банкнот. Высокое качество проверки подлинности и ветхости. Сортировка по номиналу, лицу, ориентации, ветхости, эмиссии. Пересчет смешанной пачки с выдачей итоговой суммы. Пересчет смешанной мультивалютной пачки с автоматическим определением валюты. Одновременная обработка до 10 видов валют. Семь валют в базовой комплектации. Возможность расширения до 40 валют. Сканирования, распознавание и выгрузка серийных номеров банкнот. Сравнение серийных номеров, включая буквы. Рекомендован ЦБ РФ и Европейским Центральным Банком (ECB)

Сортировщик банкнот Axiom успешно прошел тестовые испытания в Сервисном центре Банка России, по результатам которых включен в "Список счетно-сортировальных машин, прошедших испытание в Банке России, рекомендованных для применения кредитными организациями, а также филиалами и внутренними структурными подразделениями кредитной организации, не имеющими отдельного помещения для обработки денежной наличности"

Прошел тестирование в Европейском Центральном Банке (ECB)

Соответствует требованиям Положения 630-П, Указаний 2087-У, 2405-У, 2615-У Банка России

Распознает следующие машиночитаемые защитные признаки банкнот Банка России:

  1. Видимое изображение банкноты, одновременно с обеих сторон
  2. Изображение банкноты, видимое в инфракрасном диапазоне спектра, одновременно с обеих сторон
  3. Соответствие расположения фрагментов банкноты, обладающих магнитными свойствами
  4. Отсутствие фонового свечения бумаги под воздействием ультрафиолетового излучения

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011, Требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования", Требованиям ТР ТС 020/2011 "Электромагнитной совместимости технических средств"

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей


Особенности

  1. Сортировщик банкнот Axiom обладает превосходными характеристиками и высокой надежностью, предназначен для пользователей, которым требуется устройство для высокоэффективной обработки наличности, идеальный вариант для финансовых организаций, кассовых центров, пунктов обмена валют, казино, среднего и крупного ритейла, автосалонов, транспортных компаний, отелей, инкассаторских организаций и т.д.
  2. Высокий уровень контроля подлинности банкнот (установлен цветной датчик CIS высокого разрешения, внедрен новый, более производительный процессор)
  3. Лучшая детекция скотча в своем классе (установлен механический датчик - 100% детекция скотча во всех режимах работы)
  4. Пересчет смешанной пачки с выдачей итоговой суммы
  5. Пересчет смешанной мультивалютной пачки с автоматическим определением валюты
  6. Одновременная обработка до 10 видов валют
  7. Семь валют в базовой комплектации (RUB, USD, EUR, CHF, GBP, JPY, CNY)
  8. Возможность расширения до 40 валют
  9. Сортировка по номиналам (всех номиналов, определенных или выбранных номиналов)
  10. Сортировка по лицу и ориентации
  11. Сортировка по ветхости (грязь, дыры, углы, надрывы, надписи, скотч и т.д., сортировка осуществляется по 8-и признакам ветхости). Три настраиваемые подрежима - АТМ / ВЕТХ1 / ВЕТХ2. Вы можете настроить уровень сортировки по ветхости для каждой валюты и каждого номинала. Загрузка и выгрузка параметров уровня ветхости с одного устройства на другое
  12. Сортировка по году эмиссии
  13. Распознавание и печать серийных номеров (режим P-OCR) - чтение серийных номеров во взаимодействии с ПК, Axiom распознает серийные номера банкнот и отправляет их на печать в виде образов, и в это же время, образы отправляются на ПК
  14. Извлечение, сохранение и отправка серийных номеров в виде образа и текста на ПК, принтер, SD-карту или по сети
  15. Сравнение серийных номеров (режим SNC). Устройство может распознавать и сравнивать, как левый, так и правый серийные номера банкноты, включая буквы (сравнение всего серийного номера)
  16. "Черный список" серийных номеров. В случае совпадения серийного номера просчитанной банкноты с номером из «черного списка», сортировщик остановится и на его экране появится сообщении "Black List"
  17. Режим пользователя. Устройство может автоматически настроить до 16 индивидуальных режимов для разных целей. Возможность выгружать и загружать настройки режима пользователя с одного устройства на другое (экспорт/импорт настроек)
  18. Фасовка по количеству банкнот
  19. Функция суммирования
  20. Функция ручного ввода данных (корректировка), предназначена для коррекции результатов пересчета, Вы можете вручную внести данные количества не просчитанных банкнот или монет
  21. Функция печати. В чеке будут отображены код валюты, время транзакции, количество по номиналам, подитог, общее количество и сумма, а так же серийные номера банкнот (при включенной функции чтения серийных номеров)
  22. Автоматический и ручной тип печати. При автоматическом типе печати Axiom будет отправлять данные на печать каждый раз, когда пользователь извлекает банкноты из кармана накопителя, устройство автоматически распечатывает отчет в соответствии с извлеченной суммой из накопителя и текущими данными суммирования. При ручном типе печати, отправка результатов будет осуществляться после нажатия кнопки
  23. Функция работы с сумками. Пользователи могут включить и выключить функцию ввода номера сумки при работе с депозитами
  24. Общий итог. Общий итог означает количество накопленных пересчитанных банкнот, принятых пользователем. Устройство может отображать следующие критерии - «Общее количество за день» для валюты, «Общий итог» для валюты, «Общее количество за день» для пользователя, «Общий итог» для пользователя. Вы можете управлять общим итогом в меню администратора
  25. Обработка штрих-кодов (TITO (Barcode reading), Cheque (MICR reading), отправка информации о штрих-коде на принтер или ПК
  26. Обрабатывает банкноты, билеты, ваучеры, чеки и чеки казино TITO одновременно (полезно использовать в казино, билетных кассах, автовокзалах и т.п.)
  27. Максимальная скорость обработки наличности:
    • Простой пересчет количества - 1500 банкнот/мин
    • Пересчет смешанной пачки - 1200 банкнот/мин
    • Скорость в режиме «Ветхость» - 1200 банкнот/мин
    • Скорость в режиме «Чтения серийных номеров» - 1200 банкнот/мин
  28. Настраиваемая емкость для каждого кармана
  29. Автоматический или ручной запуск пересчета
  30. Возможность одновременной работы двух операторов
  31. Возможность настройки режимов и функций для каждого оператора
  32. Возможность подключения двух внешних дисплеев, чекового принтера и ПК
  33. Возможность подключения к системам видеонаблюдения, автоматическая выгрузка данных
  34. Возможность интеграции в IT-систему банка (интегрированное управление обработкой на основе базы данных, интегрированное управление сортировщиком Axiom)
  35. Разъемы для внешнего подключения - 2xRJ-11, RS-232C, USB Type A, LAN, microSD
  36. Режим энергосбережения
  37. Панель управления и меню на русском языке
  38. Цветной сенсорный ЖК дисплей диагональю 4,3 дюйма (10,92 см)
  39. В случае возникновения ошибки, Axiom автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах), и на дисплее появляется соответствующее сообщение
  40. Легкий доступ к тракту сортировщика для чистки и проведения технического обслуживания
  41. Оснащен пылесборником, который собирает денежную пыль при работе устройства
  42. Занимает минимум места в кассовой зоне
  43. Дизайн сортировщика сочетает в себе эргономику и удобство для пользователя
  44. Высокий эксплуатационный ресурс, гарантированный брендом Hyundai MIB International
  45. Высокая надежность, подтвержденная тестами в крупнейших банках
  46. Соответствует стандартам CE, EAC, FCC

Панель управления

Панель управления сортировщиком Axiom содержит дисплей и следующие функциональные клавиши:

  1. ''СТАРТ/СТОП"
    • Ручной ЗАПУСК (если доступно)
    • Аварийная ОСТАНОВКА и ЗАПУСК во время пересчета
    • Сохранение или настройка режима
    • Функция подтверждения, «Ок» или «Да»
  2. ''ОЧИСТИТЬ"
    • ОЧИСТИТЬ результаты пересчета или вернуться к предыдущему шагу
    • ОТМЕНИТЬ текущие настройки
    • Позволяет перейти в состояние для удаления замятых банкнот
    • Данная кнопка означает «Отмена», «Закрыть», «Нет»
  3. ''ОТЧЕТ/УСТАНОВКИ"
    • Позволяет изменить форму отображения результатов пересчета на дисплее
    • Позволяет изменить активированный значок один за другим
    • Функция ИЗМЕНЕНИЯ
  4. 'РЕЖИМ"
    • Функция изменения РАБОЧЕГО РЕЖИМА
    • Наличие настраиваемого списка режимов
  5. ''МЕНЮ"
    • Функция перехода в меню настроек (изменение различных параметров)
    • Позволяет выйти из меню настроек
  6. ''ПЕЧАТЬ"
    • Функция печати результатов пересчета

Дисплей Axiom отображает следующую информацию:

  1. Параметры
    • Пересчет - Выбор автоматического или ручного начала пересчета (Автостарт установлен по умолчанию)
    • Датчики детекции - Отображает, включены ли датчики ИК/УФ/МГ
    • Датчик скотча - Отображает, включены ли датчики скотча
    • Выносной дисплей - Отображает, включен ли выносной дисплей (дисплеи A, B)
    • Режим пользователя - Отображение режима, определяемого пользователем
  2. Текущая валюта - Отображает текущую валюту. Оператор может изменять валюту путем нажатия соответствующей кнопки
  3. Оператор - Одновременно сортировщиком могут пользоваться два человека. Чтобы выбрать оператора, нажмите соответствующую кнопку. Двойное нажатие позволяет изменить пользователя
  4. Дата и время - Отображение даты и времени
  5. Панель режимов - Отображение различных режимов работы
  6. Панель функций - Отображение различных функций
  7. Светодиоды карманов - Отображают, заполнен ли каждый карман
  8. Емкость кармана - Отображение емкости карманов
  9. Информация - Информация о выбранном режиме
  10. Детальный вид - Отображение детального вида пересчета
  11. Отбраковка - Результат пересчета банкнот, находящихся в кармане отбраковки. Нажмите на экран в этом месте, чтобы увидеть причины отбраковки
  12. Накопитель - Результат пересчета банкнот в кармане накопителя. Нажмите на экран в этом месте, чтобы увидеть подробный отчет
  13. Итог за день - Отображение итога за день
  14. Корректировка - Корректировка результата пересчета. Оператор может ввести сумму не просчитанных банкнот и монет вручную
  15. Ввод - Результат пересчета будет добавлен к общему итогу

Режимы работы

Сортировщик Axiom может работать в следующих режимах:

  1. ВЕТХОСТЬ. Режим сортировки по ветхости. В режиме ветхости банкноты могут быть отсортированы на банкноты, возвращаемые в обращение, и банкноты, направляемые на утилизацию. Все годные для обращения банкноты будут направлены в приемный карман. Все ветхие (рваные, клееные, с надписями, загрязненные, и т.д.) и подозрительные банкноты будут направлены в карман отбраковки. Существует 8 признаков ветхости банкнот, по которым банкноты могут разделяться и направляться в обращение или на утилизацию. Критерии ветхости устанавливаются предварительно. Режим ветхости может быть настроен с помощью трех подрежимов - АТМ / ВЕТХ1 / ВЕТХ2. Вы можете выбрать один из подрежимов на стартовом экране в режиме ветхости
    • Признаки ветхости:
      • Грязь (загрязнения на всей площади банкноты)
      • Скотч
      • Разрывы
      • Отсутствие угла
      • Дыры
      • Загнутые углы
      • Пятно (загрязнение на каком-либо участке площади банкноты)
      • Надписи (включая печать) - намеренное изменение внешнего вида банкноты
  2. НОМИНАЛ. В данном режиме устройство пересчитывает банкноты всех номиналов, определенных или выбранных номиналов
  3. ОРИЕНТАЦИЯ. В данном режиме можно выбрать ориентацию банкнот - лицевая/оборотная, верх/низ
  4. ЭМИССИЯ. Сортировка номинала по эмиссии (году выпуска банкноты). Банкнота, чью эмиссию датчик распознает в первую очередь, становится эталоном для сортировки. Устройство отсортировывает банкноты, имеющие другую эмиссию, и сомнительные банкноты в карман отбраковки
  5. Режим P-OCR. Распознавание и печать серийных номеров. Режим P-OCR означает чтение серийных номеров во взаимодействии с ПК. В данном режиме, устройство распознает серийные номера банкнот и отправляет их на печать в виде образов, и в это же время, образы отправляются на ПК. Запустив прикладную программу на компьютере, пользователь может сохранять и обрабатывать образы и преобразованные данные OCR
  6. Режим SNC. Сравнение серийных номеров. Устройство может распознавать и сравнивать, как левый, так и правый серийные номера банкноты, включая буквы. В случае несовпадения обоих серийных номера, банкнота будет отправлена в карман отбраковки по причине «Ошибка сер.номера»
  7. Режим пользователя. Режим пользователя означает, что устройство может автоматически настроить до 16 индивидуальных режимов для разных целей. Вы можете настраивать и переключаться между режимами простым нажатием кнопки. Возможность выгружать и загружать настройки режима пользователя с одного устройства на другое (экспорт/импорт настроек)

Функции

Функциональные возможности сортировщика Axiom:

  1. ФАСОВКА. Функция фасовки используется, когда Вам необходимо пересчитать определенное количество банкнот. При активированной функции фасовки, пересчет будет остановлен, как только указанное число банкнот будет пересчитано, даже если в кармане загрузки остались банкноты. Установленное число фасовки не может превышать технические характеристики кармана накопителя
  2. СУММИРОВАНИЕ. Как правило, результат пересчета сбрасывается, когда карман пустой, но если была активирована функция суммирования, результат пересчета отображается с учетом автоматически добавленного результата из предыдущего пересчета, даже если карман пустой
  3. КОРРЕКТИРОВКА. Функция ручного ввода данных предназначена для коррекции результатов пересчета, например, количества не просчитанных банкнот или монет. Вы можете вручную внести данные количества не просчитанных банкнот (по причине серьезных повреждений) или монет. Нажимая значок обозначения ручного ввода данных на экране результатов пересчета, Вы можете увидеть текущее значение и при необходимости быстро откорректировать результаты
  4. ОБЩИЙ ИТОГ. Общий итог означает количество накопленных пересчитанных банкнот, принятых пользователем. А именно, если Вы нажимаете значок «ВВОД» после пересчета, результаты будут суммированы с общим итогом. Сортировщик может отображать следующие критерии - «Общее количество за день» для валюты, «Общий итог» для валюты, «Общее количество за день» для пользователя, «Общий итог» для пользователя. Вы можете управлять общим итогом в меню администратора

Виды контроля

Блок детекции подлинности Axiom, выполнен на высоком уровне, сортировщик в автоматическом режиме самостоятельно проведет контроль и проверку банкноты по следующим признакам:

  1. Контроль видимого образа (2CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом свете. В аппарате используется сразу два CIS сканера, что позволяет получить видимые образы каждой банкноты сразу с двух сторон за один просчет
  2. Контроль изображения в ИК спектре. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
  3. Ультрафиолетовый контроль. Несколько ультрафиолетовых датчиков обеспечивают проверку фонового свечения банкнотной бумаги в УФ спектре. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
  4. Магнитный контроль. Контроль наличия магнитных свойств у серии, номера и элементов изображения банкноты
  5. Датчик наличия скотча (механический). Позволяет отбраковывать склеенные из разных частей банкноты, в том числе банкноты с тонким скотчем. 100% детекция скотча во всех режимах работы
  6. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
  7. Проверка на целостность. Контроль банкнот с большим отсутствующем фрагментом
  8. Проверка на сдвоенность
  9. Контроль прохождения банкнот цепочкой
  10. Контроль замятий банкнот. Детекция замятий банкнот по ходу их движения в тракте позволяет избежать повреждения большого количества банкнот. Обычно замятия возникают при попадании в тракт сортировщика посторонних предметов (канцелярские скрепки, бумага и т. п.). В этом случае первая просчитанная банкнота застревает, но во избежание физического повреждения остальных денежных знаков Axiom прекращает работу
  11. Сравнение серийных номеров. Данная функция предотвращает приём композитных банкнот (т.н. «склеек» - банкнот, составленных из отдельных фрагментов подлинных банкнот разных эмиссий и номиналов)

Настройка функций и параметров

Меню пользователя

Пользователь может изменять каждую функцию и параметр. Нажатие кнопки "МЕНЮ" позволяет пользователю перейти к «Меню пользователя»

  1. Язык. Настройка языка для отображения меню
  2. Итог за день. Настройка суточного и общего итога текущего оператора
    • В подменю «МОЯ ОБЩАЯ СУММА», нажимая «ОТЧЕТ/УСТАНОВКИ» последовательно или нажимая каждую часть «Общего результата», пользователь может видеть 2 типа дисплея:
      • Нажмите кнопку «ОТЧЕТ/УСТАНОВКИ» один раз или нажмите «ИТОГ ЗА ДЕНЬ» на дисплее, после чего появится информация общей суммы за день
      • Нажмите кнопку «ОТЧЕТ/УСТАНОВКИ» дважды или нажмите «ОБЩИЙ ИТОГ» на дисплее, после чего появится информация общего итога
    • Распечатать можно нажатием «ПЕЧАТЬ» или касанием значка на экране
  3. Интерфейс пересчета:
    • Начинать пересчет - пользователь может установить ручной или автоматический запуск. По умолчанию используется автоматический запуск пересчета
    • Размер кармана - пользователь может настроить емкость для каждого кармана
    • Ввод результата - пользователь может установить автоматический или ручной ввод результата после пересчета
    • Печать результата - настройка интерфейса печати
    • Отчет об ошибках - пользователь может просмотреть общий счетчик банкнот и журнал ошибок
  4. Интерфейс пользователя
    • Настройка даты и времени
    • Выбор - настройка способа выбора элементов
    • Порядок сортировки - показывает номиналы по убыванию или по возрастанию
    • Яркость дисплея - настройка яркости цветного дисплея
    • Звуковой сигнал - включение/выключение звуковых предупреждений
    • Энергосбережение - возможность выбора времени ожидания и типа сохранения
  5. Информация

Меню администратора

Администратор может изменять каждую функцию и параметры в данном меню. Нажмите "МЕНЮ", а затем "РЕЖИМ" и введите пароль [12345]. Или выберете пункт «Меню администратора» в меню пользователя

  1. Загрузка по умолчанию. Все параметры возвращаются к заводским настройкам по умолчанию
  2. Изменение пароля. Изменение пароля администратора
  3. Установки устройства
    • ID устройства - идентификационный номер Axiom будет отображаться после его установки
    • Сеть - администратор может установить динамический/статический IP-адрес в настройках LAN
    • Информация об FTP - администратор может установить FTP-адрес, идентификатор пользователя, пароль и директорию
    • Черный список - администратор может зарегистрировать серийные номера поддельных банкнот, и устройство отбраковывает их во время пересчета
    • Обработка С/Н - администратор может установить какое количество не распознанных символов в серийном номере банкноты должно быть проигнорировано
    • Принтер - настройка принтера (перед выбором принтера, необходимо проконсультироваться с официальным представителем)
      • Интерфейс - перед подключением принтера, администратор должен выбрать тип принтера
      • Код обрезки
      • Дополнительные коды принтера - в этом меню, администратор может выбрать «ТЕКСТ» или «Шестнадцатеричный код» для верхнего и нижнего колонтитула
    • Дисплей клиента - выбор типа выносных дисплеев и порт для подключения (При двух пользовательском режиме, дисплей A предназначен для пользователя слева, а дисплей B - для пользователя справа)
  4. Настройки
    • Чувствительность датчиков - установка уровня чувствительности УФ (ультрафиолетового), магнитного и ИК (инфракрасного) датчиков, которые должны различать каждую валюту. Настройка:
      • Выберете валюту и номинал
      • Для настройки уровня используйте сенсорную пиктограмму на дисплее или кнопки < / >
      • Нажмите «СТАРТ», чтобы сохранить изменения
      • Наименьший уровень подразумевает меньшую чувствительность. Если Axiom распознает подделку, как подлинную, поднимите уровень. Если устройство распознает подлинную, как подделку, опустите уровень. Если устройство установлено на уровень «0», датчик не будет работать
    • Ветхость
      • Параметры ветхости - в этом меню, администратор может настроить уровень сортировки по ветхости для каждой валюты и каждого номинала
      • Загрузка и выгрузка параметров уровня ветхости - администратор может выгружать параметры уровня ветхости с одного устройства и загружать на другое
        • Подключите USB-накопитель (флеш-карту) в USB-порт устройства (USB-накопитель (флеш-карта) должна иметь формат FAT32)
        • Выберите «Выгрузка параметров уровня ветхости»
        • Нажмите на соответствующий значок. Затем на USB-накопителе будет создан файл с названием папки: Axiom_Fitness_Level
        • Подключите USB-накопитель c выгруженными данными в USB-порт устройства, на которое планируется загрузка параметров
        • Выберите загрузку параметров уровня ветхости в меню
        • После проверки файла, планируемого к загрузке на другое устройство, нажмите на значок "→"
        • Выберите валюту и режим ветхости, применяемые к другому устройству, и нажмите на соответствующий значок
    • Функция вкл/выкл
      • Датчики - администратор может вкл/выкл функцию детекции подлинности или управлять датчиками детекции ИК/УФ/МГ в индивидуальном порядке. Индикаторы показывают их состояние
      • Скотч в миксе - администратор может вкл/выкл датчик детекции скотча, за исключением режима ветхости. В режиме ветхости администратор может выключить датчик детекции скотча в настройках ветхования. При включенной функции детекции скотча, соответствующий индикатор будет отображаться на дисплее устройства
      • Настойка С/Н - администратор может установить какое количество нераспознанных символов в серийных номерах должно быть проигнорировано (1 вариант), или какое количество распознанных символов в серийных номерах должно быть принято (2 вариант). Администратор может выбрать валюту, тип сравнения серийных номеров и количество цифр, которые должны быть проигнорированы/приняты
    • Установки оператора
      • Другой оператор - сразу 2 человека могут одновременно использовать сортировщик Axiom. Выбор пользователя на экране будет отображен как "USER1" и "USER2"
        • Пользователь может переключаться между двух профилей и настраивать режимы и функции отдельно для каждого пользователя
        • Один из пользователей может использовать выделенный порт для печати. (МЕНЮ → Интерфейс пересчета → Печать результата → Отчет о результатах №1,2) и выносной дисплей (МЕНЮ администратора → Установки устройства → Дисплей клиента). Если был настроен второй пользователь, выделенный порт для печати и выносной дисплей будут отображаться верхним индикатором как "COM", "A", "B"
      • Информация пользователя - каждый пользователь может настроить имя и пароль для своей учетной записи
    • Общий итог
      • Очистка - администратор может установить ручную или автоматическую очистку итога
      • Удалить - администратор может очистить как общее количество за день, так и общий итог, так и все данные полностью
      • Инициализация - администратор может удалить записи, обнулив данные общего количества за день и общего итога
      • Отчет - администратор может проверять, удалять и распечатывать сводный отчет общего количества за день и общего итога для пользователя и валюты. (ОБЩЕЕ КОЛИЧЕСТВО ЗА ДЕНЬ для валюты, ОБЩИЙ ИТОГ для валюты, ОБЩЕЕ КОЛИЧЕСТВО ЗА ДЕНЬ для пользователя, ОБЩИЙ ИТОГ для пользователя). Нажмите кнопку «ОТЧЕТ/УСТАНОВКИ», чтобы изменить валюту и пользователя
      • Отчет по оператору - администратор может проверять, удалять и распечатывать ОБЩЕЕ КОЛИЧЕСТВО ЗА ДЕНЬ и ОБЩИЙ ИТОГ для пользователя. После выбора пользователя и нажатия кнопки «РЕЖИМ», администратор может увидеть подробные показатели ОБЩЕГО КОЛИЧЕСТВА ЗА ДЕНЬ и ОБЩЕГО ИТОГА
    • Журнал ошибок
      • Экспорт данных журнала - администратор может выгружать все данные журнала, например, подробные данные пересчета для валюты или пользователя в формате EXCEL-файла
        • Подключите USB-накопитель (флеш-карту) в USB-порт
        • Выберите пункт меню «Выгрузка данных журнала»
        • Выберите период и нажмите на значок "→"
        • Выберите валюту и пользователя, и нажмите соответствующий значок
      • Отчет ветхости - администратор может проверить «Отчет пересчета по ветхости»

Техническое обслуживание

Сортировщик банкнот Axiom, сложное техническое устройство, имеющее большое количество чувствительных датчиков для различных высокотехнологичных функций (например, проверка подлинности банкнот, определение номинала, сортировка, распознавание серийного номера и т.д.). Для обеспечения безаварийной работы требуется проведение следующих видов сервисного обслуживания:

  1. Ежедневное обслуживание
  2. Еженедельное обслуживание
  3. Ежемесячное обслуживание

Ежедневное обслуживание. В процессе ежедневного обслуживания проводится очистка датчиков и роликов устройства с помощью кисточки (входит в комплект поставки) и/или мягкой тканью без ворса. Протирайте так же внешние части устройства сухой чистой безворсовой салфеткой и очищайте пылесборник

Еженедельное обслуживание:

  1. Чистка датчиков
    • Откройте верхнюю крышку
    • Очистите тракт и поверхность датчиков с помощью кисточки и мягкой ткани без ворса. Не используйте аэрозольные очистители!
    • Вы должны почистить следующие датчики (точное расположение датчиков можно посмотреть в "Руководстве пользователя"):
      • RP1
      • CIS & IR
      • UF & RP2
      • Скотч & MG
      • RP3
    • Очистите датчики приемного кармана и кармана отбраковки
    • Откройте заднюю крышку
    • Очистите датчики - RP4 и RP5
  2. Очистка роликов
    • Для чистки роликов рекомендуется использовать слегка смоченную спиртом ткань без ворса. Не используйте аэрозольные очистители!
    • Вращая одну сторону ролика вручную, протрите тканью другую сторону
    • Вы должны очистить следующие ролики (точное расположение роликов можно посмотреть в "Руководстве пользователя"):
      • Ролики разделителя
      • Прижимной ролик
      • Подбрасывающие ролики
      • Слистывающий ролик
  3. Очистка пылесборника
    • Откройте заднюю крышку
    • Разблокируйте дверцу
    • Извлеките пылесборник и очистите
  4. Очистка корпуса:
    • Проверьте сортировщик на наличие повреждений
    • Приготовьте раствор мягкого моющего средства (не содержащего абразивного порошка или сильных химикатов, таких как кислота или щелочь). Пропорция - 5 частей воды на 1 часть моющего средства
    • Смочите чистящую салфетку или губку в моющем растворе
    • Тщательно отожмите смоченную чистящую салфетку или губку
    • Протрите крышку круговыми движениями, следите за тем, чтобы жидкость не попадала внутрь устройства
    • Удалите чистящую жидкость чистой влажной тканью (протрите поверхность для удаления чистящего средства)
    • Протрите крышку насухо чистой сухой тканью без ворса

Ежемесячное обслуживание. Ежемесячное обслуживание включает следующие работы:

  1. Очистка тракта прибора от грязи, пыли, обрывков бумаги
  2. Синхронизация работы основного и вспомогательного двигателей, а также полная калибровка всех датчиков в блоке детекции
  3. Сбор информации о работе аппарата (объём просчитанной денежной массы, причины и признаки отбраковки и т.д.) и предложение оптимального алгоритма работы устройства
  4. По мере поступления обновленного программного обеспечения (ПО) проводится перезапись ПО на аппарате для более надёжного контроля подлинности и отбраковки новых видов поддельных банкнот

Внимание! Ежемесячное обслуживание сортировщика Axiom должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!


Устранение неисправностей

В случае возникновения ошибки, Axiom автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах), и на дисплее появляется соответствующее сообщение

Сообщения об ошибках во время пересчета

  1. Сообщение на дисплее - «Произошло замятие! Удалите банкноты из тракта», «Замятие в зоне: '1' ~ '5'»
    • Замятие 1~3, откройте верхнюю крышку и удалите банкноты из тракта
    • Нажмите кнопку «ОЧИСТИТЬ»
    • Замятие 4~5, откройте заднюю крышку и удалите банкноты из тракта
    • Нажмите кнопку «ОЧИСТИТЬ»
  2. Сообщение на дисплее - «Крышка открыта! Закройте крышку (Верхняя крышка, Задняя крышка)»
    • Закройте крышку
    • Нажмите кнопку «ОЧИСТИТЬ»
  3. Сообщение на дисплее - «Ошибка подачи! Удалите банкноты из загрузочного кармана»
    • Нажмите кнопку «ОЧИСТИТЬ»
  4. Сообщение на дисплее - «Ошибка главного мотора! Нажмите кнопку «Отмена»
    • Нажмите кнопку «ОЧИСТИТЬ»
  5. Сообщение на дисплее - «Ошибка мотора подачи! Нажмите кнопку «Отмена»
    • Нажмите кнопку «ОЧИСТИТЬ»
  6. Сообщение на дисплее - «Ошибка соленоида! Пожалуйста, очистите карман»
    • Нажмите кнопку «ОЧИСТИТЬ»

Причины отбраковки

  1. Сообщение на дисплее - «Неизвестная»
    • Axiom не определил номинал
  2. Сообщение на дисплее - «Не прочитана»
    • Банкнота не была успешно считана
  3. Сообщение на дисплее - «Перекрытие»
    • Следующая банкнота подана слишком близко к предыдущей
  4. Сообщение на дисплее - «Подозрительная»
    • Подозрение на фальшивую банкноту датчиками ИК, УФ и МГ
  5. Сообщение на дисплее - «Остановлена»
    • Банкнота не подходит по условиям сортировки
  6. Сообщение на дисплее - «Сдвоенная»
    • Сдвоенная банкнота
  7. Сообщение на дисплее - «Цепочка»
    • Банкноты прошли цепочкой
  8. Сообщение на дисплее - «Половина»
    • Подача половины банкноты
  9. Сообщение на дисплее - «Ошибка сер. номера»
    • Ошибка в сравнении серийных номеров
  10. Сообщение на дисплее - «Лишняя»
    • Банкнота находится в тракте и должна попасть в назначенный карман. Однако такой карман уже полон, следовательно, банкнота направляется в карман отбраковки

В сортировщике банкнот Axiom используется батарея для платы панели оператора. Если после надлежащей настройки, на дисплее отображаются неправильная дата и время, необходимо заменить батарею платы панели оператора

Настройка зазора слистывателя

Положение винта настройки зазора слистывателя, расположенного на верхней крышке, настраивается на заводе. Вам, возможно, потребуется подстроить зазор, если во время счета/сортировки возникают следующие проблемы:

  1. Частые замятия, или банкнота с трудом проходит слистыватель
    • Решение: вращайте настроечный винт по часовой стрелке для увеличения зазора
  2. Часто появляющиеся сообщения об ошибках "сдвоенная" или "цепочка"
    • Решение: вращайте настроечный винт против часовой стрелки для уменьшения зазора

Меры предосторожности

Для обеспечения долговечной и надежной работы Axiom, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

  1. Размещайте устройство на твердой плоской поверхности
  2. Не рекомендуется устанавливать Axiom в нижеследующих местах, из-за возникновения угрозы безопасности и возможности ускоренного износа сортировщика, что может привести к выходу его из строя
    • В запыленном месте
    • В месте, где на него может попасть вода
    • В месте с прямым солнечным светом
    • В месте с потоками воздуха от кондиционеров, вентиляторов и т.п.
    • В месте с высокой температурой, высокой влажностью или низкой температурой
    • В месте с летучими газами или воспламеняющимися материалами
    • На расстоянии менее 1 м от нагревательных приборов
  3. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
  4. Поставляемый с устройством шнур питания следует включать только в заземленную розетку
  5. Для обеспечения безопасности и устранении электростатических разрядов и помех необходимо выполнить заземление (класса D). Кроме того, провод заземления запрещается использовать совместно с другими устройствами. В случае возникновения вопросов по заземлению проконсультируйтесь с официальным дистрибьютором и уполномоченным дилером продукции Hyundai MIB International. В случае утечки электрического тока при плохом или отсутствующем заземлении может возникнуть возгорание и/или поражение электрическим током
  6. Не модифицируйте и не ремонтируйте шнур электропитания и вилку. Кроме того, запрещено переделывать трехконтактную вилку питания в двухконтактную
  7. Не используйте шнур электропитания и вилку для других целей. В случае утери или повреждения, приобретите шнур с вилкой у ближайшего дистрибьютора или уполномоченного дилера. Прилагаемый шнур электропитания и вилка предназначены и аттестованы для подключения к этому изделию
  8. Не используйте сетевой шнур питания и вилку, отличные от прилагаемых к Axiom
  9. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку
  10. Обязательно полностью вставляйте вилку шнура электропитания в розетку
  11. Сортировщик банкнот Axiom можно питать переменным электрическим током только указанной частоты
  12. Запрещено размещение предметов на кабелях питания или кабеле подключения к интерфейсу ПК. Запрещено размещение устройства в местах, где кабеля могут быть повреждены, в результате хождения по ним
  13. Во время работы устройства не отключайте питание, не отсоединяйте вилку электропитания из розетки и не открывайте крышки
  14. Не модифицируйте сортировщик и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Открывать/обслуживать машину строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства или травм персонала
  15. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
  16. Если устройство не используется в течение долгого времени, во избежание повреждений, отключите пожалуйста питание, и выньте вилку из розетки
  17. Следите, пожалуйста, за тем, чтобы посторонние предметы, например, монеты или скрепки, не попадали внутрь устройства, т.к. это может привести к его повреждению
  18. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в "Руководстве пользователя" (входит в комплект поставки)
  19. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации сортировщика банкнот Axiom!

Комплектация

  1. Сортировщик банкнот Axiom
  2. Кабель питания
  3. Набор для чистки
  4. Руководство по эксплуатации
  5. Гарантийный талон
  6. Опционально:
    • Чековый принтер
    • Чековая лента
    • Кабель для принтера
    • USB-кабель
    • Внешний дисплей
    • Система видеонаблюдения
    • Карта памяти microSD

Применение

  1. Банки
  2. Расчетно-кассовые центры
  3. Операционные кассы
  4. Валютные кассы
  5. Пункты обмена валют
  6. Инкассаторские компании
  7. Крупный и средний ритейл
  8. Предприятия розничной торговли
  9. Автосалоны
  10. Транспортные компании
  11. АЗС
  12. Отели
  13. Рестораны
  14. Билетные кассы
  15. Казино
Производитель
Hyundai MIB International
Модель
Axiom
Скорость счета, банкнот в минуту
1500
Скорость счета ( в режиме сортировки), банкнот в минуту
1200
Скорость счета (с определением ветхости), банкнот в минуту
1200
Скорость счета (со сканированием серийных номеров), банкнот в минуту
1200
Скорость счета (со сверкой серийных номеров), банкнот в минуту
1200
Емкость подающего кармана, банкнот
500 (опционально - 1000)
Емкость приемного кармана, банкнот
300
Емкость кармана отбракавки, банкнот
100
Система транспортировки
Роликовая фрикционная
Виды валют
RUB, USD, EUR, GBR, CHF, JPY, CNY
Максимальное количество обрабатываемых валют
40
Рекомендован ЦБ РФ
Да
Соответствует требованиям ЦБ РФ
Да
Количество карманов
1+1
Карман отбраковки с переключаемой емкостью
Да
Ультрафиолетовый контроль
Да
Инaракрасный контроль
Да
Контроль видимого образа
Да (2CIS)
Контроль изображения в ИК спектре
Да
Магнитный контроль
Да
Контроль УФ люминисценции
Да
Контроль оптической плотности
Да
Датчик скотча
Да (механический)
Размер проверяемых банкнот, мм
Ширина - 100-185, высота - 60-90, толщина - 0,08-0,12
Автоматическое определение типа валюты
Да
Автоматическое определение номинала
Да
Выявление банкнот внесенных в "черный список"
Да
Бережный пересчет банкнот различной степени изношенности
Да
Определение параметров ветхости (загрязнения)
Да
Определение параметров ветхости (склейки)
Да
Определение параметров ветхости (загнутый угол)
Да
Определение параметров ветхости ( отсутствие угла)
Да
Определение параметров ветхости (надрыв)
Да
Определение параметров ветхости (отверстия)
Да
Определение параметров ветхости (надписи)
Да
Определение параметров ветхости (штампы)
Да
Определение параметров ветхости (обесцвечивание)
Да
Определение параметров ветхости (наличие скотча)
Да
Настройки параметров ветхости под индивидуальные требования кассира
Да
Изменение настроек ветхости под конкретные требования банка
Да
Сортировка по ветхости
Да
Сортировка по ориентации
Да
Сортировка по лицу
Да
Сортировка по номиналу
Да
Сортировка по году эмиссии
Да
Сортировки для банкоматов (АТМ)
Да
Сквозной пересчет смешанной пачки
Да
Пересчет смешанной мультивалютной пачки
Да
Простой пересчет количества банкнот
Да
Отсчет пачки банкнот заданного размера
Да
Контроль целостности
Да
Контроль сдвоенности
Да
Контроль цепочки банкнот
Да
Выявление композитных (склеенных из фрагментов) банкнот
Да
Контроль банкнот с большим отсутствующем фрагментом
Да
Контроль замятий банкнот
Да
Фасовка
Да
Фасовка по количеству листов
Да
Суммирование результатов пересчета
Да
Ручная корректировка суммы, в том числе добавление монет
Да
Режим обработки депозитов
Да
Сканировение серийных номеров банкнот
Да
Сравнение серийных номеров банкнот
Да
Печать серийных номеров банкнот
Да
Вывод списка серийных номеров на дисплей сортировщика без подключения к ПК
Да
Сохнанение серийных номеров в формате Excel
Да
Сохранение информации в памяти сортировщика или на USB-накопителе
Да
Учет операций, проводимых за промежуток времени (смена, день и т. п.)
Да
Автоматическое сохранение данных в память сортировщика после каждого пересчета
Да
Возможность работы двух и более операторов
Да
Подключение внешнего дисплея
Да
Подключение внешнего принтера
Да
Совместноя работа с устройствами штрих-кодов
Да
Совместимость с системой событийного видеоконтроля ЧЕКТВ БАНК
Да
Возможность автоматической и ручной выгрузки результатов пересчета в ЧЕКТВ БАНК
Да
Одновременная работа принтера и ЧЕКТВ БАНК
Да
Возможность интеграции в IT-систему банка
Да
Сохранение всех выполняемых операций на серевере
Да
Удаленный мониторинг деятельности кассового узла
Да
Дисплей, диагональ (дюймы)
Цветной сенсорный ЖК 4,5" (10,92 см)
Русскоязычный интерфейс меню
Да
Отображение на дисплее всех производимых действий сортировщика
Да
Сенсорные клавиши управления продублированы механическими
Да
Отображение результатов пересчета на дисплее клиента
Да
Звуковая и кодовая индикация при обнаружении подозрительной банкноты
Да
Световая индикация при обнаружении подозрительной банкноты
Да
Звуковай сигнал при ошибке и остановке счета
Да
Автостарт
Да
Ручной старт
Да
Автоматический рестарт
Да
Подключение к ПК
Да
Обновление ПО
Да
Тип интерфейса
RS-232C, 2xRJ-11, USB Type A, LAN, microSD
Технология OCR
Да
Самодиагностика всех узлов при включении машины
Да
Легкий доступ к рабочему тракту для чистки датчиков
Да
Энергосберегающий режим
Да
Относительная влажность, %
0-85
Температура, °С
10-40
Потребляемая мощность, Вт
Режим ожидания - 12, режим работы - 90
Питание, В/Гц
100-240/50-60
Габаритные размеры (ШхГхВ), мм
287x348x312
Масса, кг
12
Гарантия производителя
1 год
Производство
Южная Корея

Рекомендуемые товары:

В наличии
134 770 руб.
Сравнить В сравнении
В наличии
157 880 руб.
Сравнить В сравнении
В наличии
142 230 руб.
Сравнить В сравнении
В наличии
189 500 руб.
Сравнить В сравнении
В наличии
144 441 руб.
Сравнить В сравнении
