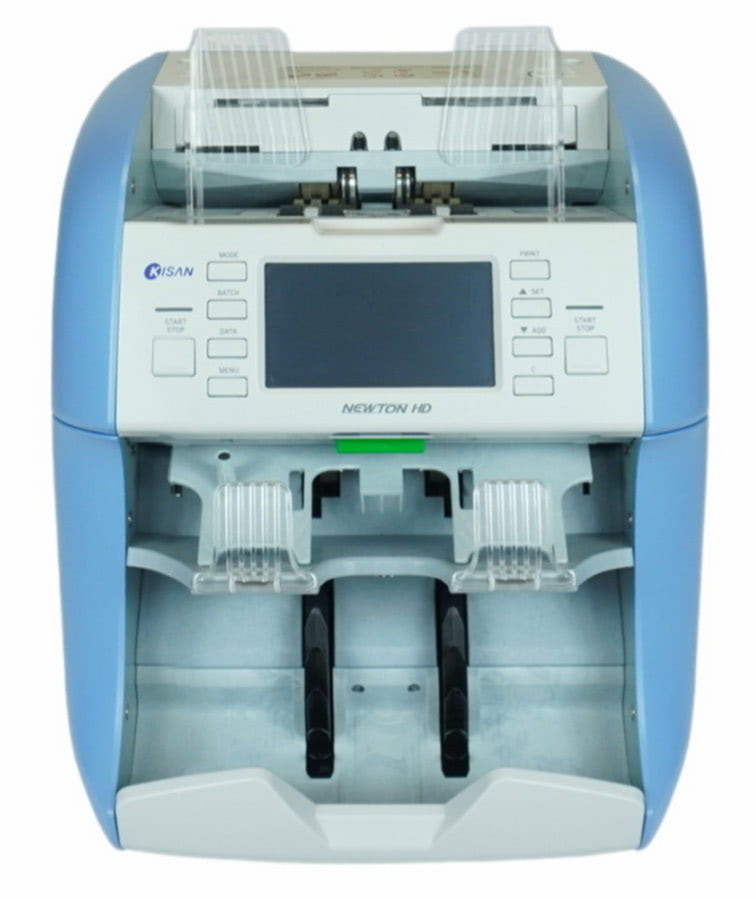

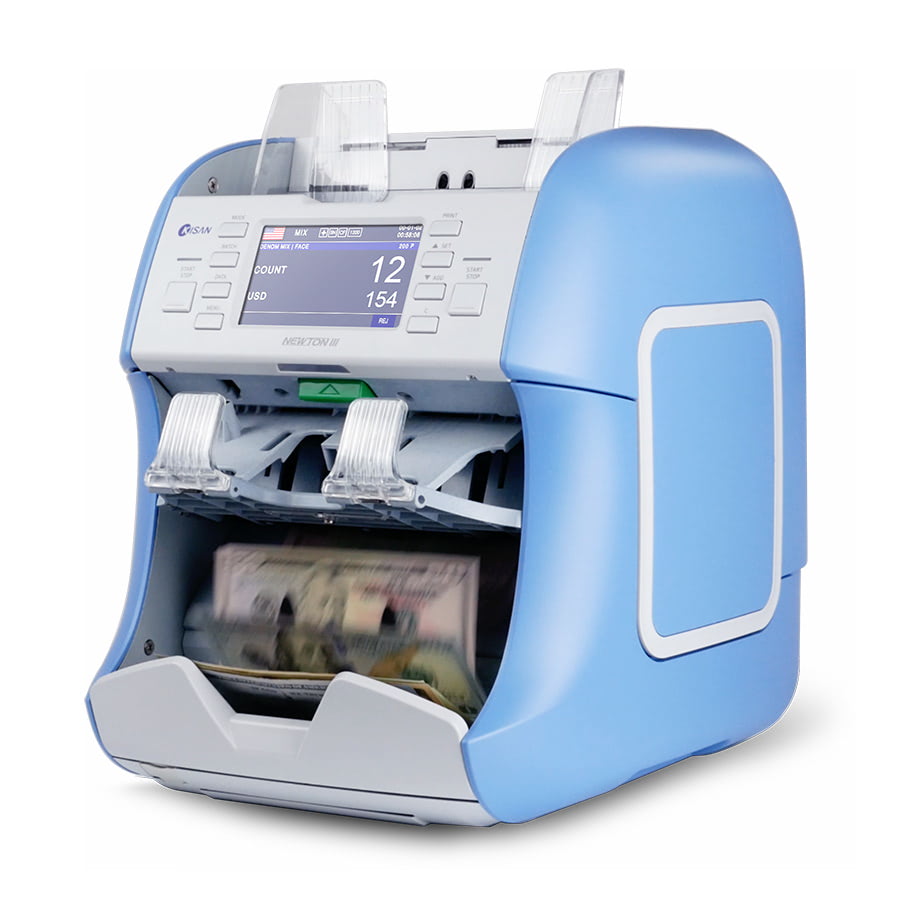

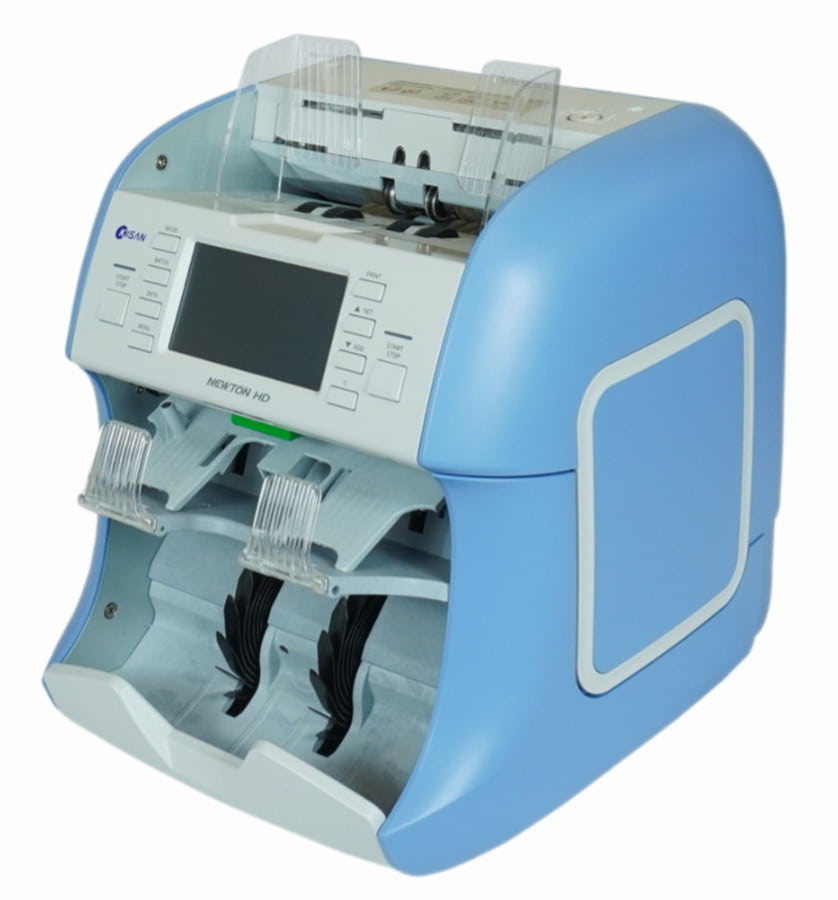

Kisan Newton HD - Двухкарманный сортировщик банкнот

(0)
Kisan Newton HD - Двухкарманный сортировщик банкнот Новинка
144 441 руб.
- + шт
Производитель:
Kisan
Модель:
Newton HD
Скорость счета, банкнот в минуту:
1500
Скорость счета (с детекцией), банкнот в минуту:
1200
Скорость счета ( в режиме сортировки), банкнот в минуту:
1200

Kisan Newton HD - Двухкарманный сортировщик банкнот. Высокое качество проверки подлинности. Сортировка по номиналу, лицу, ориентации, ветхости. Пересчет смешанной пачки с выдачей итоговой суммы. Пересчет смешанной мультивалютной пачки с автоматическим определением валюты. Одновременная обработка до 40 видов валют. Семь валют в базовой комплектации. Возможность расширения до 40 валют. Считывание, сравнение и выгрузка серийных номеров (серия и номер) банкнот в режиме реального времени. Предназначен для больших объёмов пересчёта в режиме Heavy Duty (24/365). Рекомендован ЦБ РФ и Европейским Центральным Банком (ECB)

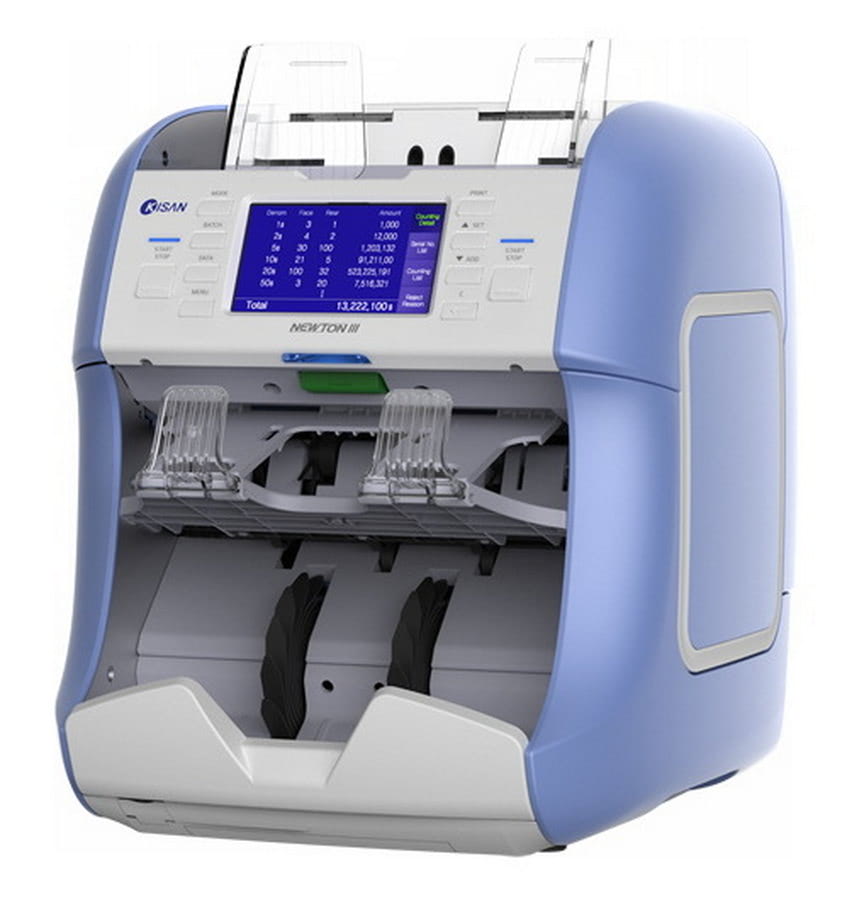

Kisan Newton HD

Kisan Newton HD - Двухкарманный сортировщик банкнот. Высокое качество проверки подлинности. Сортировка по номиналу, лицу, ориентации, ветхости. Пересчет смешанной пачки с выдачей итоговой суммы. Пересчет смешанной мультивалютной пачки с автоматическим определением валюты. Одновременная обработка до 40 видов валют. Семь валют в базовой комплектации. Возможность расширения до 40 валют. Считывание, сравнение и выгрузка серийных номеров (серия и номер) банкнот в режиме реального времени. Предназначен для больших объёмов пересчёта в режиме Heavy Duty (24/365). Рекомендован ЦБ РФ и Европейским Центральным Банком (ECB)

Сортировщик банкнот Kisan Newton HD успешно прошел тестовые испытания в Сервисном центре Банка России, по результатам которых включен в "Список счетно-сортировальных машин, прошедших испытание в Банке России, рекомендованных для применения кредитными организациями, а также филиалами и внутренними структурными подразделениями кредитной организации, не имеющими отдельного помещения для обработки денежной наличности"

Прошел тестирование в Европейском Центральном Банке (ECB)

Соответствует требованиям Положения 630-П, Указаний 2087-У, 2405-У, 2615-У Банка России

Распознает следующие машиночитаемые защитные признаки банкнот Банка России:

  1. Видимое изображение банкноты, одновременно с обеих сторон
  2. Изображение банкноты, видимое в инфракрасном диапазоне спектра, одновременно с обеих сторон
  3. Соответствие расположения фрагментов банкноты, обладающих магнитными свойствами
  4. Отсутствие фонового свечения бумаги под воздействием ультрафиолетового излучения

Соответствует Требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования", Требованиям ТР ТС 020/2011 "Электромагнитной совместимости технических средств"

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей


Особенности

  1. Kisan Newton HD обладает превосходными характеристиками и высокой надежностью, предназначен для пользователей, которым требуется устройство для высокоэффективной обработки наличности в режиме Heavy Duty (24/365), идеальный вариант для финансовых организаций, кассовых центров, пунктов обмена валют, казино, среднего и крупного ритейла, автосалонов, транспортных компаний, отелей, инкассаторских организаций и т.д.
  2. Высокий уровень контроля подлинности банкнот (универсальная платформа детекции "UDP", установлен цветной датчик CIS высокого разрешения (Dual Color CIS) - полноформатное цветное (RGB) сканирование видимого и инфракрасного образов банкнот с двух сторон, 18-и канальный датчик магнитного образа банкноты, 21-канальный датчик ультразвукового образа, контроль ультрафиолетового образа банкноты)
  3. Пересчет смешанной пачки с выдачей итоговой суммы и количества банкнот по каждому номиналу
  4. Пересчет смешанной мультивалютной пачки с автоматическим определением валюты (до 40 валют в работе единовременно)
  5. Kisan Newton HD имеет семь валют в базовой комплектации (RUB, USD, EUR, CHF, GBP, JPY, CNY). Возможность расширения до 40 валют
  6. Сортировка по ветхости (грязь, дыры, углы, надрывы, надписи, скотч и т.д., сортировка осуществляется по 11-и признакам ветхости). Три метода обработки - АТМ / Годные / Ветхие. Вы можете настроить уровень сортировки по ветхости для каждой валюты и каждого номинала
  7. Сортировка по лицу, ориентации, лицу и ориентации
  8. Сортировка по номиналам (всех номиналов, определенных или выбранных номиналов)
  9. Сортировка по году эмиссии
  10. Режим простого пересчета
  11. Режим работы с депозитом
  12. Считывание, сравнение и выгрузка серийных номеров (серия и номер) банкнот в режиме реального времени (режим SNC)
  13. Отображение серийных номеров на дисплее сортировщика, сохранение серийного номера, сохранение изображения серийного номера
  14. Функция обнаружения дублирующего серийного номера
  15. "Черный список" серийных номеров. В случае совпадения серийного номера просчитанной банкноты с номером из «черного списка», Kisan Newton HD остановится и на его экране появится соответствующие сообщение
  16. Фасовка по количеству банкнот или сумме
  17. Функция суммирования
  18. Функция обмена валюты
  19. Функция печати. В чеке будут отображены валюта, время транзакции, номинал, количество по номиналам, подитог, общее количество и сумма, а так же серийные номера и изображения серийных номеров банкнот (при включении данной функции)
  20. Автоматический и ручной тип печати. При автоматическом типе печати Newton HD будет отправлять данные на печать каждый раз, когда пользователь извлекает банкноты из кармана накопителя, устройство автоматически распечатывает отчет в соответствии с извлеченной суммой из накопителя и текущими данными суммирования. При ручном типе печати, отправка результатов будет осуществляться после нажатия кнопки
  21. Режим считывания билетов, чеков, ваучеров и чеков казино TITO (полезно использовать в казино, билетных кассах, автовокзалах и т.п.)
  22. Настраиваемая емкость для каждого кармана:
    • Приемный карман - 100, 150, 200 банкнот
    • Карман отбраковки - 30, 50, 100 банкнот
  23. Kisan Newton HD показывает изображение банкноты попавшей в карман отбраковки, возможность сохранения изображения на USB Flash носитель
  24. Регулируемая скорость пересчета - 800, 1000, 1200, 1500 банкнот/мин
  25. Максимальная скорость обработки наличности:
    • Простой пересчет количества - 1500 банкнот/мин
    • Пересчет смешанной пачки - 1200 банкнот/мин
    • Скорость в режиме «Ветхость» - 1200 банкнот/мин
    • Скорость в режиме «Чтения серийных номеров» - 1200 банкнот/мин
  26. Возможность одновременной работы двух операторов (функция двойного пользователя - мультикассир)
  27. Возможность подключения двух внешних дисплеев. С помощью выносного дисплея клиент видит результаты пересчета в режиме реального времени. Дисплей отображает количество банкнот каждого номинала, общую сумму пересчитанных денежных знаков, количество отбракованных банкнот
  28. Возможность подключения чекового принтера и ПК
  29. Подключение к системам контроля денежной наличности:
    • Видеомониторинг (подключение к системам видеонаблюдения "Контроль-ТВ", "Чек ТВ", "Kisan-CMS" - видеоконтроль кассовых операций путем наложения данных пересчета с Kisan Newton HD на видео c камеры (позволяет записывать весь процесс пересчета наличности) с возможностью последующего анализа. Данные системы предают данные о пересчете и видеонаблюдения в режиме реального времени. Точная синхронизация данных пересчета с работой видеокамер. Можно "встроить" в существующую систему видеонаблюдения)
    • Программное обеспечение (программный комплекс "KISAN-Report" - предназначен для онлайн мониторинга данных о пересчете, получаемых с счетно-сортировочных машин Kisan, с фиксацией полученной информации в базе данных и возможностью дальнейшей выгрузки статистики в режиме реального времени. Отображает на компьютере операциониста данные о результатах пересчета в течении дня или смены, в том числе - покупюрный расклад, общая сумма по операциям, причины отбраковки банкнот попавших в карман «реджект», серийные номера пересчитанных купюр и т.д. Удаленный контроль за процессом пересчета в режиме «Online»)
  30. Возможность интеграции в IT-систему банка/предприятия

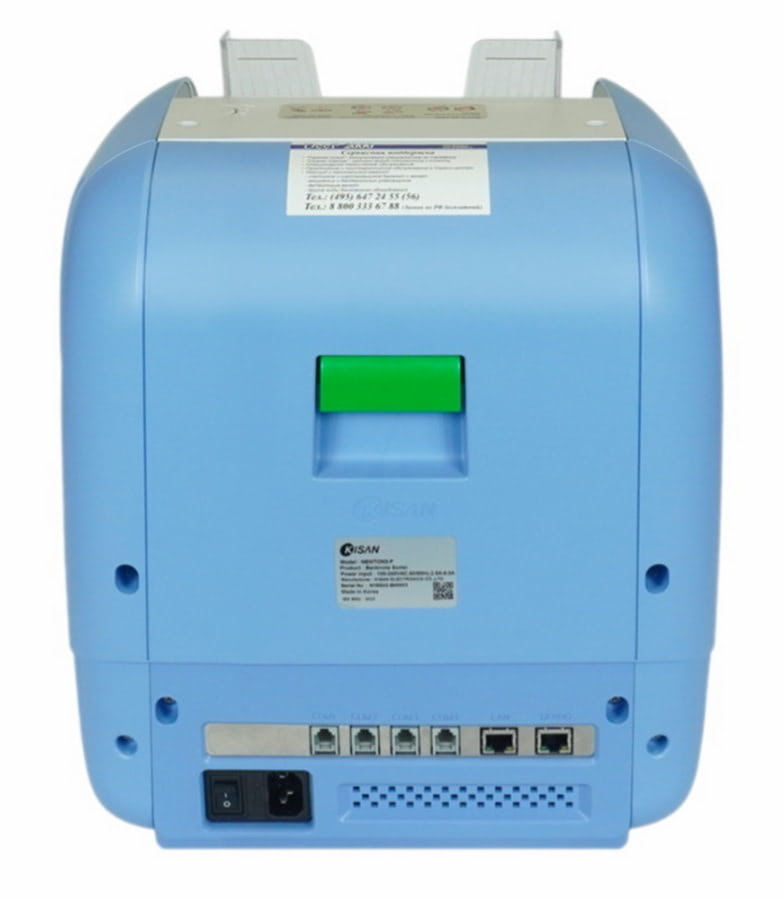

  31. Разъемы для внешнего подключения - 4xCOM, USB, LAN
  32. Операционная система Linux
  33. Предназначен для больших объёмов пересчёта в режиме Heavy Duty (24/365)
  34. Вертикальная конструкция тракта
  35. Самодиагностика системы и оптических датчиков при включении
  36. Функция восстановления после замятия
  37. Режим энергосбережения
  38. Цветной сенсорный ЖК дисплей диагональю 4,3 дюйма (10,92 см) с разрешением 480*272 точек
  39. Разнообразие настроек и удобный интерфейс
  40. Легкий доступ к тракту сортировщика для чистки и проведения технического обслуживания
  41. Занимает минимум места в кассовой зоне
  42. Дизайн Newton HD сочетает в себе эргономику и удобство для пользователя
  43. Высокий эксплуатационный ресурс, гарантированный брендом Kisan Electronics
  44. Высокая надежность, подтвержденная тестами в крупнейших банках
  45. Соответствует стандартам CE, EAC, FCC
  46. Видео Newton HD

Режимы работы и функции

Kisan Newton HD может работать в следующих режимах:

  1. Пересчет. В режиме пересчета сортировщик просчитывает банкноты, проверяя их подлинность (соответствие машиночитаемых защитных признаков). Во время пересчета на дисплее отображается "КОЛИЧЕСТВО" и "СУММА" банкнот, по завершению пересчета на дисплее отобразятся "НОМИНАЛЫ", "СУММА" и "КОЛИЧЕСТВО" просчитанных банкнот
  2. Счет. Режим простого счета. В режиме "ПРОСТОЙ СЧЁТ" устройство пересчитывает количество банкнот. Детекция защитных машиночитаемых признаков и определение номинала в данном режиме отключены. Проверяется только сдвоенность банкнот
  3. Ветхость. В режиме сортировки по "ВЕТХОСТИ" устройство определяет физическое состояние банкноты, наличие повреждений на купюрах, а так же наличие скотча. Банкноты состояния "ГОДНЫЕ" будут просчитаны, проверены на подлинность и уложены в счетный карман. Банкноты состояния "ВЕТХИЕ", подозрительные и нераспознанные, будут отбракованы в карман возврата. Сортировка осуществляется по 11-и признакам ветхости. В режиме сортировки по ветхости возможен выбор пересчета всех номиналов (МИКС), или одного номинала (АВТО). При выборе режима сортировки по ветхости, Вам будет предложено три метода обработки банкнот - АТМ / Годные / Ветхие. Вы можете настроить уровень сортировки по ветхости для каждой валюты и каждого номинала
    • Признаки ветхости:
      • Загрязнение
      • Надпись (включая печать)
      • Потертость
      • Скотч
      • Стиранные
      • Отсутствие угла
      • Загнутый угол
      • Надрыв
      • Отверстие
      • Масло
      • Голограмма
  4. Лицо. Режим сортировки по стороне (лицо/рубашка). В режиме сортировки по "ЛИЦУ", Kisan Newton HD определит сторону, по первой просчитанной банкноте (лицо или рубашка), и все последующие банкноты только с таким расположением по стороне будут просчитаны. Банкноты вложенные другой стороной, а так же подозрительные (ИК, УФ, МГ и др.), будут отброшены в карман возврата. Пример: Если первая просчитанная банкнота будет расположена лицом вниз, то все последующие банкноты, вложенные лицом вниз, будут просчитаны. Банкноты расположенные лицом вверх будут отброшены в карман возврата. Возможен выбор, пересчет всех номиналов (МИКС), или одного номинала (АВТО)
  5. Ориентация. Режим сортировки по направлению (верх/низ). В режиме сортировки по "ОРИЕНТАЦИИ" устройство определит ориентацию, по первой просчитанной банкноте (лицо-верх, лицо-низ, рубашка-верх или рубашка-низ). Банкноты вложенные другой ориентации, а так же подозрительные (ИК, УФ, МГ и др.) банкноты будут отбракованы в карман возврата. Пример: Если первая просчитанная банкнота расположена лицом вниз и верхом рисунка вперед, то все остальные банкноты расположенные так же, будут просчитаны. Банкноты расположенные в других ориентациях, будут отбракованы в карман возврата. Возможен выбор пересчета всех номиналов (МИКС), или одного номинала (АВТО)
  6. Лицо_Ориентация. Режим сортировки по стороне и направлению. В данном режиме устройство определяет лицо и ориентацию, по первой просчитанной банкноте. Банкноты вложенные другой стороной и другой ориентации, а так же подозрительные (ИК, УФ, МГ и др.) банкноты будут отбракованы в карман возврата
  7. Авто. Пересчет одного номинала (по первой банкноте). В данном режиме устройство определяет номинал, по первой просчитанной банкноте. Банкноты другого номинала, а так же подозрительные (ИК, УФ, МГ и др.) и нераспознанные банкноты будут отбракованы в карман возврата
  8. МИКС. Пересчет всех номиналов (смешенные). В данном режиме Newton HD пересчитывает банкноты смешанных номиналов. Подозрительные и нераспознанные банкноты, направляются в карман отбраковки
  9. Номинал. Пересчет одного номинала (выбор номинала производится в ручную). В данном режиме устройство пересчитывает банкноты, номинал которых выбрал пользователь (выбор номинала производится вручную). Банкноты другого номинала, а так же подозрительные (ИК,УФ, МГ и др.) и нераспознанные банкноты будут отбракованы в карман возврата
  10. Стар. Нов.. Включение/Выключение функции пересчета по модификации банкнот (по первой банкноте). Банкнота, чью эмиссию датчик распознает в первую очередь (по первой банкноте), становится эталоном для сортировки. Устройство отсортировывает банкноты, имеющие другую эмиссию, и сомнительные банкноты в карман отбраковки
  11. SNC. Включение/Выключение функции сравнения серийных номеров. Сравнение серийных номеров в режиме реального времени. Kisan Newton HD может распознавать и сравнивать, как левый, так и правый серийные номера банкноты (серия и номер). В случае несовпадения обоих серийных номеров, банкнота будет отправлена в карман отбраковки. Сортировщик позволяет отображать серийные номера на дисплее (изображение и текст), выявлять номера внесенные в "черный список", обнаруживать дублирующиеся номера, сохранять серийные номера (изображения и текст)
  12. Депозит. Данный режим позволяет работать с депозитом. Если значение банкнот указано и возникает необходимость проверить заданное значение (депозит), то банкноты можно обработать в режиме депозита. Сомнительные и избыточные банкноты устройство отсортировывает в карман возврата
  13. Фасовка. Имеется возможность установить размер фасовки, как по количеству банкнот, так и по сумме в счетном кармане. По достижению установленного количества или суммы сортировщик остановится, даже если в кармане загрузки остались банкноты. Установка размера фасовки производится клавишей "BATCH". При быстром нажатии данной клавиши, производится быстрое переключение размера фасовки. При удержании кнопки "BATCH" появится дополнительное меню в котором можно установить фасовку по количеству или по сумме
  14. Сумм.. Функция суммирования (суммирование результатов пересчета). Как правило, результат пересчета сбрасывается, когда карман пустой, но если была активирована функция суммирования, результат пересчета отображается с учетом автоматически добавленного результата из предыдущего пересчета, даже если карман пустой

Виды контроля

Блок детекции подлинности Kisan Newton HD выполнен на уровне профессиональной банковской техники, сортировщик в автоматическом режиме, самостоятельно, проведет контроль и проверку банкноты по следующим признакам:

  1. Контроль видимого образа (2CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом свете. В аппарате используется сразу два CIS сканера, что позволяет получить видимые образы каждой банкноты сразу с двух сторон за один просчет
  2. Контроль изображения в ИК спектре (2CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в инфракрасном диапазоне спектра (800-1000 нм). В сортировщике используется сразу два CIS сканера, что позволяет получить ИК образы каждой банкноты сразу с двух сторон за один просчет. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
  3. Ультрафиолетовый контроль. Несколько ультрафиолетовых датчиков обеспечивают проверку фонового свечения банкнотной бумаги в УФ спектре (360-380 нм). Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
  4. Магнитный контроль. 18-ти канальный датчик позволяет контролировать наличие магнитных свойств у серии, номера и элементов изображения банкноты
  5. Датчик наличия скотча (ультразвуковой). 21-канальный датчик позволяет считывать ультразвуковой образ банкноты и отбраковывать склеенные купюры, в том числе банкноты с тонким скотчем. Качественная детекция скотча во всех режимах работы
  6. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
  7. Проверка на целостность. Контроль банкнот с большим отсутствующем фрагментом
  8. Проверка на сдвоенность
  9. Контроль прохождения банкнот цепочкой
  10. Контроль замятий банкнот. Детекция замятий банкнот по ходу их движения в тракте позволяет избежать повреждения большого количества банкнот. Обычно замятия возникают при попадании в тракт сортировщика посторонних предметов (канцелярские скрепки, бумага и т. п.). В этом случае первая просчитанная банкнота застревает, но во избежание физического повреждения остальных денежных знаков Newton HD прекращает работу
  11. Сравнение серийных номеров. Данная функция предотвращает приём композитных банкнот (т.н. «склеек» - банкнот, составленных из отдельных фрагментов подлинных банкнот разных эмиссий и номиналов)

Настройка

Для настройки функций и параметров Kisan Newton HD, на главной панели нажмите и удерживайте кнопку "MENU" в течение 3 секунд или более, в появившейся строке введите пароль и нажмите кнопку "START/STOP"

Категория "Опции" (Опции и функции)

В режиме настройки выберите параметр «Опции». Страница (1 ~ 3) может быть изменена с помощью кнопок "SET" (Вверх) и "ADD" (Вниз). Чтобы выйти из режима настройки, нажмите кнопку "С" или кнопку "START/STOP"

  1. Count Option
    • Авто Старт - Счет автоматически начнется, когда банкноты загружены в карман
    • Подозрительная остановка - Пересчет приостановится когда обнаружится подозрительная банкнота
    • Manual Input - Руной ввод
    • Refresh auto assign - Когда в кармане установлено значение «Авто», значение кармана после загрузки счета автоматически инициализируется в момент удаления купюры
    • Individual batch - Индивидуальная фасовка для каждого типа счета
    • Double clear (Add mode) - Функция двойной очистки в режиме добавления
    • Jam Recovery - Функция восстановления после замятия
    • Fitness second run - Второй запуск
    • Old type fitness ui - Ветховать старый номинал
  2. Display Option
    • Init count at feed star - Просчет начинается с 0
    • Banknote sort by high - Порядок отображения банкнот устанавливается в порядке номинала банкноты
    • Reject Image - Показывает изображение банкноты попавшая в карман возврата
    • Banknote generation display - Отображает новую / старую версию банкноты
    • Count detail view - Детальный просчет
      • Detail View Switch Auto - Показывает детальный просчет после изъятия банкноты
      • Denomination display always - Показывает все номиналы банкнот
  3. Function Option
    • Серийный номер - Включает отображение серийных номеров на дисплее
    • Детекция черного списка - Включение функции сравнивание серийных номеров внесенных в черный список
    • Черный список СТОП - Kisan Newton HD остановит пересчет при обнаружении серийного номера внесенного в черный список
    • SN dulplicate detec - Включение функции обнаружения дублирующего серийного номера
    • Save serial number - Сохранение серийного номера
    • Save serial image - Сохранение изображения серийного номера
    • Function Timer - Установка времени затемнения дисплея
  4. Print Option
    • Input reject count - Ручной ввод просчета из кармана отбраковки
    • Auto Print - Автоматическая печать при извлечении банкнот из сортировщика
    • Denom series print - Печать номинала банкноты
    • Serial number print - Печать серийного номера
    • Include image - Печать изображения серийного номера
    • Signature line - Добавление подписи на чеке
    • Print Bank Name - Отображение названия банка/организации
  5. Login Option
    • Select login user - Во время загрузки отображается экран выбора пользователя
    • Request user password - Запрос пароля при выборе пользователя
    • User change - Изменение пользователя
    • Dual user - Функция двойного пользователя (Мультикассир)
  6. Mode Option
    • Verify - Режим счета включен
    • Ticket - Режим считывания билетов
    • Scan - Сохранение изображения на USB Flash носитель
    • Exchange - Функция обмена валюты
    • Deposit - Функция Депозит
    • Mix Current - Функция микширования валюты
    • CF - Включение и выключение функции фальсификации

Категория "Конфигурации" (Настройки Newton HD и опции)

В режиме настройки выберите параметр «Config». Страница (1 ~ 3) может быть изменена с помощью кнопок "SET" (Вверх) и "ADD" (Вниз). Чтобы выйти из режима настройки, нажмите кнопку "С" или кнопку "START/STOP"

  1. Запятая: - Запятая 1,000 и 1,0000
  2. Reject Capacity - Емкость кармана отбраковки
  3. Ёмкость кармана - Емкость кармана просчёта
  4. Max Скорость - Скорость пересчёта банкнот
  5. Sound - Вкл/Выкл сигналов оповещения (клавиш, карманов, детекции)
  6. User ID -Изменение идентификатора пользователя
  7. User Password - Изменение пароля пользователя

Категория "Reco" (Параметры детекции, распознавания, ветхости)

В режиме настройки выберите параметр «Reco». Страница (1 ~ 3) может быть изменена с помощью кнопок "SET" (Вверх) и "ADD" (Вниз). Чтобы выйти из режима настройки, нажмите кнопку "С" или кнопку "START/STOP"

  1. Детекция
    • Выбор валюты которую нужно настроить
    • Выбор и изменение параметров детекции
  2. Recognition
    • Выбор валюты которую нужно настроить
    • Выбор и изменение параметров распознавания
  3. Ветхость
    • Выбор валюты которую нужно настроить
    • Выбор и изменение параметров ветхости

Категория "Данные" (Сохранение & Восстановление параметров Kisan Newton HD)

В режиме настройки выберите параметр «Данные». Страница (1 ~ 3) может быть изменена с помощью кнопок "SET" (Вверх) и "ADD" (Вниз). Чтобы выйти из режима настройки, нажмите кнопку "С" или кнопку "START/STOP"

  1. Резервная копия
    • Все - Сохранение данных всего списка на USB
    • Счет - Сохранение данных пересчета на USB
    • Серийный номер - Сохранение серийных номеров на USB
    • Журнал - Сохранение логов сортировщика Kisan на USB
    • Черный список - Сохранение черного списка на USB
    • Env - Сохранение параметров environment на USB
    • RP - Сохранение параметров распознавания на USB
    • APL Log - Сохранение логов загрузки на USB
  2. Restore
    • Всё - Восстанавливает все параметры с USB
    • Env - Восстанавливает параметры environment с USB
    • Черный список - Восстанавливает черный список с USB
    • RP - Восстанавливает параметры распознавания с USB
  3. Initial Data
    • Все - Удаляет всю историю устройства
    • Env - Удаляет параметры environment
    • Count Total - Удаляет весь пересчет сортировщика
    • Count History - Удаляет историю счета
    • Депозит - Удаляет Депозит
    • Серийный номер - Удаляет сохранённые серийные номера
    • Черный список - Удаляет черный список
    • Журнал - Удаляет логи устройства
    • Apl журнал - Удаляет логи загрузок устройства

Категория "Инфо" (Установки Kisan Newton HD)

В режиме настройки выберите параметр «Инфо». Чтобы выйти из режима настройки, нажмите кнопку "С" или кнопку "START/STOP"

  1. Настройки
    • System Time - Установка времени
    • Номер машины - Устанавливает идентификационный номер сортировщика
    • Setup Password - Устанавливает пароль для входа в настройки
    • Калибровка сенсорного дисплея - Калибровка сенсорного дисплея
    • Загрузить завод - Сброс сортировщика до заводских настроек
    • USB Enable - Вкл./Выкл. Обнаружение USB накопителя
    • Программа заплата - Обновление ПО
    • USB Format - Форматирование USB (удаление всей информации с USB)
    • Make Linux - Создаёт файл загрузки для SD-карты для Linux. (Application)
    • Make DSP - Создаёт файл загрузки для SD-карты для загрузки DSP. (Программа распознавания)
    • Check disk - Проверка диска сортировщика
    • Make FAT32 - Изменяет файловую систему в формат FAT32 (все данные с USB будут удалены)
    • Яркость экрана - Регулирует яркость дисплея

Категория "Интерфейс" (Установки & Настройки сети (LAN)

В режиме настройки выберите параметр «Интерфейс». Чтобы выйти из режима настройки, нажмите кнопку "С" или кнопку "START/STOP"

  1. Интерфейс
    • Установка скорости обмена данными с принтером
    • Установка принтера
    • Установка выносного дисплея
    • Установка протоколов
    • Установка настроек Сети (LAN Debug) (Adjustment Program)
    • Установка настроек Сети (LAN) (BMS,RMS,LAN,CMS,SN Protocol)
    • Установка IP адресов

Категория "Check" (Детальная информация по банкнотам)

В режиме настройки выберите параметр «Check». Нажмите вкладку на экране, чтобы выбрать нужную функцию. Чтобы выйти из режима настройки, нажмите кнопку "С" или кнопку "START/STOP"

  1. Process Result - Положите банкноты в загрузочный карман и нажмите «Запуск», после просчета появятся данные по банкнотам
  2. Sensor Data - Положите банкноты в загрузочный карман и нажмите «Запуск», после просчета появятся данные по банкнотам
  3. Image - Положите банкноты в загрузочный карман и нажмите «Запуск», после просчета появится изображение банкноты
  4. IR - Информация по всем датчикам Kisan Newton HD

Категория "Журнал" (Отображение полной информации сортировщика)

В режиме настройки выберите параметр «Журнал». Чтобы выйти из режима настройки, нажмите кнопку "С" или кнопку "START/STOP"

  1. Reject - Отображение всей информации по карману отбраковки
  2. Ветхость - Отображение всей информации отбраковки по Ветхости
  3. Ошибка - Отображение ошибок
  4. Инфо - Отображение всей информации по сортировщику Kisan

Техническое обслуживание

Kisan Newton HD, сложное техническое устройство, имеющее большое количество чувствительных датчиков для различных высокотехнологичных функций (например, проверка подлинности банкнот, определение номинала, сортировка, распознавание и сравнение серийного номера и т.д.). Для обеспечения безаварийной работы устройства, требуется проведение следующих видов сервисного обслуживания:

  1. Ежедневное обслуживание
  2. Еженедельное обслуживание
  3. Ежемесячное обслуживание

Ежедневное обслуживание. В процессе ежедневного обслуживания проводится очистка датчиков и роликов устройства с помощью кисточки и мягкой ткани без ворса. Протирайте так же внешние части устройства сухой чистой безворсовой салфеткой

Еженедельное обслуживание:

  1. Очистка датчиков и роликов загрузочного кармана
    • Очистите тракт и поверхность датчиков с помощью кисточки и мягкой ткани без ворса. Не используйте аэрозольные очистители!
    • Для чистки роликов рекомендуется использовать слегка смоченную спиртом ткань без ворса
      • Вращая одну сторону ролика вручную, протрите тканью другую сторону
  2. Очистка блока детекции
    • Для доступа к блоку детекции необходимо открыть заднюю крышку Kisan Newton HD
    • Блок детекции необходимо очищать кисточкой, сжатым воздухом и сухой мягкой тканью без ворса
  3. Очистка путевых датчиков и тракта
    • Под панелью управления находится кнопка фиксации блоков, нажмите кнопку и потяните вверх
    • Очистите тракт и датчики кисточкой, сжатым воздухом и сухой ветошью
    • Для чистки роликов рекомендуется использовать слегка смоченную спиртом ткань без ворса
      • Вращая одну сторону ролика вручную, протрите тканью другую сторону
  4. Очистка корпуса
    • Проверьте сортировщик на наличие повреждений
    • Приготовьте раствор мягкого моющего средства (не содержащего абразивного порошка или сильных химикатов, таких как кислота или щелочь). Пропорция - 5 частей воды на 1 часть моющего средства
    • Смочите чистящую салфетку или губку в моющем растворе
    • Тщательно отожмите смоченную чистящую салфетку или губку
    • Протрите крышку круговыми движениями, следите за тем, чтобы жидкость не попадала внутрь устройства
    • Удалите чистящую жидкость чистой влажной тканью (протрите поверхность для удаления чистящего средства)
    • Протрите крышку насухо чистой сухой тканью без ворса

Ежемесячное обслуживание. Ежемесячное обслуживание включает следующие работы:

  1. Очистка тракта прибора и датчиков от грязи, пыли, обрывков бумаги
  2. Синхронизация работы основного и вспомогательных двигателей (главный двигатель, двигатель слистывателя, двигатель купюроукладчика, соленоид), а также полная калибровка всех датчиков в блоке детекции
  3. Сбор информации о работе аппарата (объём просчитанной денежной массы, причины и признаки отбраковки и т.д.) и предложение оптимального алгоритма работы устройства
  4. По мере поступления обновленного программного обеспечения (ПО) проводится перезапись ПО на аппарате для более надёжного контроля подлинности и отбраковки новых видов поддельных банкнот
  5. Выполнение полного комплекса работ в соответствии с сервисной документацией "Newton HD Service Manual, Kisan Elactronics, Co, Ltd"

Внимание! Ежемесячное обслуживание Kisan Newton HD должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!


Устранение неисправностей

В случае возникновения ошибки, Kisan Newton HD автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах), и на дисплее появляется соответствующее сообщение (код ошибки)

Коды ошибок

  • E-0001 - Main Cover Open - Открыта главная крышка
  • E-0002 - Back Cover Open - Открыта задняя крышка
  • E-0003 - Internal Error - Выключите и включите выключатель питания
  • E-0101 - Jam (Insert) - Откройте крышку и устраните замятие
  • E-0102 - Jam (Ultra Sonic) - Откройте крышку и устраните замятие
  • E-0103 - Jam (Saparate) - Откройте крышку и устраните замятие
  • E-0104 - Jam (Hopper) - Откройте крышку и устраните замятие
  • E-0105 - Not Batch - Очистить все карманы
  • E-0106 - Wrong Stacker - Очистить все карманы
  • E-0201 - Sensor Error (Hopper) - Обратитесь в сервисную службу
  • E-0202 - Sensor Error (Insert) - Обратитесь в сервисную службу
  • E-0203 - Sensor Error (Separate) - Обратитесь в сервисную службу
  • E-0204 - Sensor Error (CIS) - Обратитесь в сервисную службу
  • E-0205 - Sensor Error (US) - Обратитесь в сервисную службу
  • E-0206 - Sensor Error (UV) - Обратитесь в сервисную службу
  • E-0207 - Sensor Error (MG) - Обратитесь в сервисную службу
  • E-0208 - Sensor Error (Reject) - Обратитесь в сервисную службу
  • E-0209 - Sensor Error (Stacker) - Обратитесь в сервисную службу
  • E-0301 - Motor Error - Выключите и включите выключатель питания
  • E-0401 - Network Error - Проверьте сетевое соединение LAN
  • E-0402 - Printer Error - Проверьте сетевое соединение
  • E-0403 - External Display Error - Проверьте сетевое соединение
  • R-01 - Unfit (Unfit) - Ветхая
  • R-02 - UnFit (Stain) - Пятно
  • R-03 - UnFit (Breakage) - Поврежденная
  • R-04 - UnFit (Washed) - Постиранная
  • R-05 - UnFit (Tape) - Скотч
  • R-07 - Unfit (Deink) - Потертость
  • R-08 - Unfit (Hologram) - Голограмма
  • R-09 - Unfit (Missing Corner) - Отсутствующий угол
  • R-0A - Unfit (Tear) - Надрыв
  • R-0B - Unfit (Hole) - Отверстие
  • R-0C - UnFit (Dog Ears) - Загнутый угол
  • R-0D - UnFit (Oil) - Масло
  • R-11 - Tape - Скотч
  • R-12 - Double - Сдвоенность
  • R-1A - Miss Denom (CIS) - Нераспознанно
  • R-1B - Miss Denom (Reflection) - Нераспознанно
  • R-1C - Miss Denom (Transmission) - Нераспознанно
  • R-1D - No NN Patern - Нераспознанно
  • R-1E - Other Paper Size - Неверный размер
  • R-1F - No Same Patern - Несоответствие образа
  • R-20 - Reco Chain - Ошибка распознавания
  • R-52 - Visible_Light_0_Parallel_Lines_Error - Видимое изображение
  • R-53 - Visible_Light_1_Parallel_Lines_Error - Видимое изображение
  • R-54 - Visible_Light_0_Apexs_out_of_range_Error - Видимое изображение
  • R-55 - Visible_Light_1_Apexs_out_of_range_Error - Видимое изображение
  • R-56 - Visible_Light_0_Overflow_into_range_Error - Видимое изображение
  • R-57 - Visible_Light_1_Overflow_into_range_Error - Видимое изображение
  • R-21 - Other Denom - Другой номинал
  • R-22 - Other Face/Orient - Неверная ориентация
  • R-23 - Over Pocket - Не верный карман
  • R-24 - Not Defined Denom - Нераспознанная
  • R-25 - Insert Chain - Купюрная цепочка
  • R-26 - Too Skewed MG - Перекос МГ
  • R-45 - MG Skew Error - Наклон МГ
  • R-46 - VPIF Error of Visible Light 0 - Видимое изображение
  • R-47 - VPIF Error of Visible Light 1 - Видимое изображение
  • R-48 - VPIF Error of IR Reflection 0 - ИК
  • R-49 - VPIF Error of IR Reflection 1 - ИК
  • R-4A - VPIF Error of IR Transmisstion - ИК
  • R-4B - VPIF Error of UV US - УФ,УЗ
  • R-4C - VPIF Error of MG US - УФ,УЗ
  • R-50 - Recognition Double - Дубль
  • R-59 - Visible_Light_1_Too_little_edge_data_Error - ИК
  • R-62 - IR_Reflection_0_Parallel_Lines_Error - ИК
  • R-63 - IR_Reflection_1_Parallel_Lines_Error - ИК
  • R-64 - IR_Reflection_0_Apexs_out_of_range_Error - ИК
  • R-65 - IR_Reflection_1_Apexs_out_of_range_Error - ИК
  • R-66 - IR_Reflection_0_Overflow_into_range_Error - ИК
  • R-67 - IR_Reflection_1_Overflow_into_range_Error - ИК
  • R-68 - IR_Reflection_0_Too_little_edge_data_Error - ИК
  • R-69 - IR_Reflection_1_Too_little_edge_data_Error - ИК
  • R-72 - IR_Transmission_Parallel_Lines_Error - ИК
  • R-74 - IR_Transmission_Apexs_out_of_range_Error - ИК
  • R-76 - IR_Transmission_Overflow_into_range_Error - ИК
  • R-78 - IR_Transmission_Too_little_edge_data_Error - ИК
  • R-88 - Too_Close_2nd_Candi - Не допустимая дистанция
  • R-93 - Unknown Denomination - Не определенный номинал
  • R-94 - Mismatched Digit Number of S/N - Несоответствующий номер цифры SN
  • R-97 - Too Many Mismatched S/N - Несоответствие SN
  • R-98 - Suspect BlackList - Черный список
  • R-A1 - Tape - Скотч
  • R-A2 - Soil - Грязь
  • R-A3 - Stain - Пятно
  • R-A4 - Missing Corner - Отсутствующий угол
  • R-A5 - Tear - Надрыв
  • R-A6 - Hole - Отверстие
  • R-A7 - Dog Ear - Загнутый угол
  • R-A8 - Oil - Масло
  • R-A9 - Hologram - Голограмма
  • R-AA - Deink - Потертость

Настройка зазора слистывателя

Положение винта настройки зазора слистывателя, расположенного на верхней крышке, настраивается на заводе. Вам, возможно, потребуется подстроить зазор, если во время счета/сортировки возникают следующие проблемы:

  1. Частые замятия, или банкнота с трудом проходит слистыватель
    • Решение: вращайте настроечный винт по часовой стрелке для увеличения зазора
  2. Часто появляющиеся сообщения об ошибках "сдвоенная" или "цепочка"
    • Решение: вращайте настроечный винт против часовой стрелки для уменьшения зазора

Меры предосторожности

Для обеспечения долговечной и надежной работы Kisan Newton HD, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

  1. Размещайте устройство на твердой плоской поверхности
  2. Не рекомендуется устанавливать Newton HD в нижеследующих местах, из-за возникновения угрозы безопасности и возможности ускоренного износа сортировщика, что может привести к выходу его из строя
    • В запыленном месте
    • В месте, где на него может попасть вода
    • В месте с прямым солнечным светом
    • В месте с потоками воздуха от кондиционеров, вентиляторов и т.п.
    • В месте с высокой температурой, высокой влажностью или низкой температурой
    • В месте с летучими газами или воспламеняющимися материалами
    • На расстоянии менее 1 м от нагревательных приборов
  3. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
  4. Поставляемый с устройством шнур питания следует включать только в заземленную розетку
  5. Для обеспечения безопасности и устранении электростатических разрядов и помех необходимо выполнить заземление (класса D). Кроме того, провод заземления запрещается использовать совместно с другими устройствами. В случае возникновения вопросов по заземлению проконсультируйтесь с официальным дистрибьютором и уполномоченным дилером продукции Kisan Electronics, Co, Ltd
  6. Не используйте шнур электропитания и вилку для других целей. В случае утери или повреждения, приобретите шнур с вилкой у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый шнур электропитания и вилка предназначены и аттестованы для подключения к этому изделию
  7. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
  8. Во время работы устройства не отключайте питание, не отсоединяйте вилку электропитания из розетки и не открывайте крышки
  9. Не модифицируйте Kisan Newton HD и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства или травм персонала
  10. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
  11. Не прилагайте чрезмерных усилий при открытии крышек сортировщика
  12. Не прикасайтесь к дисплею острыми предметами, такими как ручка, карандаш и т.п.
  13. Если Newton HD не используется в течение долгого времени, во избежание повреждений и загрязнения датчиков, отключите пожалуйста питание, выньте вилку из розетки и накройте устройство чехлом
  14. Следите, пожалуйста, за тем, чтобы посторонние предметы, например, монеты или скрепки, не попадали внутрь устройства, т.к. это может привести к его повреждению
  15. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в "Руководстве пользователя" (входит в комплект поставки)
  16. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации Kisan Newton HD!

Комплектация

  1. Сортировщик банкнот Kisan Newton HD
  2. Кабель питания
  3. Направляющие приемного кармана
  4. Руководство по эксплуатации
  5. Технический паспорт
  6. Опционально:

Применение

  1. Банки
  2. Расчетно-кассовые центры
  3. Операционные кассы
  4. Валютные кассы
  5. Пункты обмена валют
  6. Инкассаторские компании
  7. Крупный и средний ритейл
  8. Предприятия розничной торговли
  9. Транспортные компании
  10. Автосалоны
  11. АЗС
  12. Отели
  13. Рестораны
  14. Билетные кассы
  15. Казино


Производитель
Kisan
Модель
Newton HD
Скорость счета, банкнот в минуту
1500
Скорость счета (с детекцией), банкнот в минуту
1200
Скорость счета ( в режиме сортировки), банкнот в минуту
1200
Скорость счета (с определением ветхости), банкнот в минуту
1200
Скорость счета (со сканированием серийных номеров), банкнот в минуту
1200
Емкость подающего кармана, банкнот
600
Емкость приемного кармана, банкнот
200 (100, 150, 200)
Емкость кармана отбракавки, банкнот
100 (30, 50, 100)
Система транспортировки
Роликовая фрикционная
Виды валют
RUB, USD, EUR, GBR, CHF, JPY, CNY
Максимальное количество обрабатываемых валют
40
Рекомендован ЦБ РФ
Да
Соответствует требованиям ЦБ РФ
Да
Количество карманов
1+1
Карман отбраковки с переключаемой емкостью
Да (30, 50, 100)
Ультрафиолетовый контроль
Да
Инaракрасный контроль
Да
Контроль видимого образа
Да (2CIS)
Контроль изображения в ИК спектре
Да (2CIS)
Магнитный контроль
Да (18-ти канальный датчик)
Контроль УФ люминисценции
Да
Контроль оптической плотности
Да
Датчик скотча
Да
Ультразвуковые датчики
Да (21-канальный датчик)
Размер проверяемых банкнот, мм
Ширина - 100-185, высота - 50-90
Автоматическое определение типа валюты
Да
Автоматическое определение номинала
Да
Выявление банкнот внесенных в "черный список"
Да
Бережный пересчет банкнот различной степени изношенности
Да
Определение параметров ветхости (загрязнения)
Да
Определение параметров ветхости (склейки)
Да
Определение параметров ветхости (загнутый угол)
Да
Определение параметров ветхости ( отсутствие угла)
Да
Определение параметров ветхости (надрыв)
Да
Определение параметров ветхости (отверстия)
Да
Определение параметров ветхости (надписи)
Да
Определение параметров ветхости (штампы)
Да
Определение параметров ветхости (обесцвечивание)
Да
Определение параметров ветхости (наличие скотча)
Да
Настройки параметров ветхости под индивидуальные требования кассира
Да
Изменение настроек ветхости под конкретные требования банка
Да
Сортировка по ветхости
Да
Сортировка по ориентации
Да
Сортировка по лицу
Да
Сортировка по номиналу
Да
Сортировка по году эмиссии
Да
Сортировки для банкоматов (АТМ)
Да
Сквозной пересчет смешанной пачки
Да
Пересчет смешанной мультивалютной пачки
Да
Простой пересчет количества банкнот
Да
Отсчет пачки банкнот заданного размера
Да
Контроль целостности
Да
Контроль сдвоенности
Да
Контроль цепочки банкнот
Да
Выявление композитных (склеенных из фрагментов) банкнот
Да
Контроль банкнот с большим отсутствующем фрагментом
Да
Контроль замятий банкнот
Да
Фасовка
Да
Фасовка по количеству листов
Да
Фасовка по сумме
Да
Суммирование результатов пересчета
Да
Ручная корректировка суммы, в том числе добавление монет
Да
Режим обработки депозитов
Да
Сканировение серийных номеров банкнот
Да
Сравнение серийных номеров банкнот
Да
Печать серийных номеров банкнот
Да
Вывод списка серийных номеров на дисплей сортировщика без подключения к ПК
Да
Сохнанение серийных номеров в формате Excel
Да (опция)
Сохранение информации в памяти сортировщика или на USB-накопителе
Да
Учет операций, проводимых за промежуток времени (смена, день и т. п.)
Да
Возможность работы двух и более операторов
Да
Подключение внешнего дисплея
Да
Подключение внешнего принтера
Да
Совместимость с системой событийного видеоконтроля ЧЕКТВ БАНК
Да
Возможность автоматической и ручной выгрузки результатов пересчета в ЧЕКТВ БАНК
Да
Одновременная работа принтера и ЧЕКТВ БАНК
Да
Возможность интеграции в IT-систему банка
Да
Сохранение всех выполняемых операций на серевере
Да
Удаленный мониторинг деятельности кассового узла
Да
Дисплей, диагональ (дюймы)
Цветной сенсорный ЖК 4,3" (10,92 см)
Русскоязычный интерфейс меню
Да
Отображение на дисплее всех производимых действий сортировщика
Да
Сенсорные клавиши управления продублированы механическими
Да
Отображение результатов пересчета на дисплее клиента
Да
Звуковая и кодовая индикация при обнаружении подозрительной банкноты
Да
Световая индикация при обнаружении подозрительной банкноты
Да
Звуковай сигнал при ошибке и остановке счета
Да
Автостарт
Да
Ручной старт
Да
Автоматический рестарт
Да
Подключение к ПК
Да
Обновление ПО
Да
Тип интерфейса
4xCOM, USB, LAN
Технология Heavy-Duty (работа в режиме 24х7)
Да
Технология OCR
Да
Самодиагностика всех узлов при включении машины
Да
Легкий доступ к рабочему тракту для чистки датчиков
Да
Энергосберегающий режим
Да
Относительная влажность, %
20-90
Температура, °С
0-35
Потребляемый ток, А
5,0-6,0
Питание, В/Гц
100-240/50-60
Габаритные размеры (ШхГхВ), мм
312x340x340
Масса, кг
13
Гарантия производителя
1 год
Производство
Южная Корея

Рекомендуемые товары:

В наличии
134 770 руб.
Сравнить В сравнении
В наличии
157 880 руб.
Сравнить В сравнении
В наличии
159 030 руб.
Сравнить В сравнении
В наличии
189 500 руб.
Сравнить В сравнении
В наличии
131 889 руб.
Сравнить В сравнении
