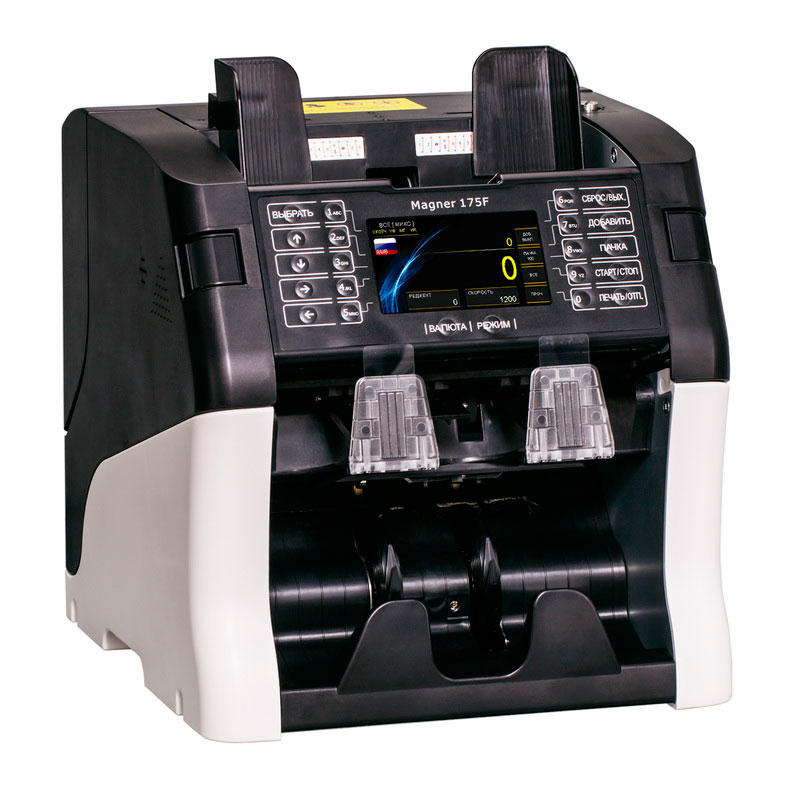

Magner 175F - Двухкарманный сортировщик банкнот

Magner 175F

Magner 175F - Двухкарманный сортировщик банкнот. Профессиональная банковская техника, предназначенная для выполнения любых задач по обработке наличности с одновременной проверкой подлинности, определением номинала, а также для сортировки по ветхости, ориентации, лицу, номиналу. Прошел тестирование в ЦБ РФ. Отдельный режим для сверки серийных номеров трех основных валют RUB, EUR, USD

Внимание! Данная модель теперь продаётся под брендом Hitachi (Hitachi Terminal Solutions Korea Co.) - Hitachi ST-150NF

Сортировщик банкнот Magner 175F успешно прошёл тестовые испытания в Сервисном центре Банка России, по результатам которых включён в "Список счетно-сортировальных машин, прошедших испытание в Банке России, рекомендованных для применения кредитными организациями, а также филиалами и внутренними структурными подразделениями кредитной организации"

Соответствует требованиям Положения 630-П и Указания 2087-У Банка России. Распознаёт следующие машиночитаемые защитные признаки банкнот Банка России:

1. Видимое изображение обеих сторон банкноты
2. Изображение банкноты, видимое в инфракрасном диапазоне спектра с обеих сторон
3. Соответствие расположения фрагментов банкноты, обладающих магнитными свойствами
4. Отсутствие фонового свечения банкнотной бумаги под воздействием ультрафиолетового излучения

Magner 175F определяет все признаки ветхости банкнот Российских рублей согласно требованиям ЦБ РФ

Прошёл тестовые испытания в Европейском Центральном Банке (European Central Bank (ECB), по результатам которых включён в список «Успешно протестированные типы машин для обработки банкнот. Машины, управляемые персоналом» (Successfully tested types of banknote handling machine. Staff-operated machines)

Особенности

1. Контроль подлинности банкнот на экспертном уровне (использование двух CIS сканеров позволяет проверить 100% площади ИК и видимого образа банкноты с каждой стороны за один пересчет)
2. Отбраковка склеенных банкнот - механический блок детекции позволяет выявлять банкноты, склеенные из разных частей, во всех режимах работы, в том числе в режиме сравнения серийных номеров
3. Гибкие настройки параметров ветхости позволяют адаптировать Magner 175F к любым условиям эксплуатации и требованиям операторов.
4. Отдельный режим для сверки серийных номеров трех основных валют RUB, EUR, USD
5. Распознавание и печать серийных номеров Российских рублей, Долларов США, Евро
6. Бережный пересчет банкнот различной степени изношенности
7. Сквозной пересчет смешанной пачки
8. Режим работы двух кассиров
9. Ручная корректировка суммы с добавлением монет
10. Полностью русифицированный, интуитивно понятный интерфейс; большой (4,3 дюйма) цветной жидкокристаллический дисплей
11. Сортировщик работает совместно с устройствами сканирования штрих-кодов. Все данные пересчета отправляются в ИТ-систему организации с привязкой к штрих-коду
12. Возможность передачи данных о каждом пересчете на сервер. Удаленный мониторинг деятельности кассового узла
13. Совместимость с системами событийного видеоконтроля для отслеживания деятельности кассового работника. Возможность автоматической и ручной выгрузки результатов пересчета в ЧЕКТВ БАНК, одновременная работа чекового принтера и ЧЕКТВ БАНК
14. Интуитивно понятный интерфейс
15. Экономия места на рабочем столе оператора

Функциональные возможности

1. Режим МИКС - пересчет всех номиналов и ориентаций банкнот одной валюты с определением подлинности. В данном режиме работает детекция каждой просчитанной банкноты по четырем машиночитаемым признакам. В этом режиме также может осуществляться проверка каждой банкноты на наличие скотча, а значит отбраковка склеек
2. Режим ВЕТХОСТЬ - пересчет банкнот с определением подлинности и параметров ветхости. В данном режиме для каждого номинала банкнот трех основных валют (Российский рубль, доллар США, Евро) можно настроить следующие параметры ветхости - общее загрязнение банкноты, выцветание, надрыв, отсутствие угла или загнутый угол, пятна, надписи, штампы, отверстия, наличие скотча (Magner 175F, работающий в этом режиме, может использоваться в операционной кассе при работе и на получение, и на выдачу наличности согласно положению Банка России 318-П)
3. Режим НОМИНАЛ - пересчет одного номинала банкнот всех ориентаций. В этом режиме осуществляется накопление банкнот одного номинала, все прочие номиналы идут в реджект карман. (В кредитных организациях режим НОМИНАЛ удобен для подготовки денежных знаков к наполнению в банкоматные кассеты. В этом режиме также может осуществляться проверка каждой банкноты на наличие скотча, а значит отбраковка склеек). Данный режим реализован в двух вариантах:
   • Пользователь самостоятельно выбирает необходимый номинал [SG]
   • Сортировщик автоматически определяет номинал по первой просчитанной банкноте [SP]
4. Режим сверки серийных номеров. Данный режим применим не только к денежным знакам Банка России, но и к долларам США и евро. Есть возможность распечатать серийные номера всех просчитанных за сессию банкнот. Предусмотрена отправка серийных номеров на сервер вместе с информацией о кассовом узле (ID отделения, ID кассира, дата и время) и конкретном сортировщике Magner 175F, на котором осуществлялся пересчет. В этом режиме также может осуществляться проверка каждой банкноты на наличие скотча, а значит отбраковка склеек
5. Режим сортировки по лицу / ориентации/ В этом режиме также может осуществляться проверка каждой банкноты на наличие скотча, а значит отбраковка склеек. Также реализован в двух вариантах:
   • C разделением на лицевую и оборотную стороны
   • Ориентированные как первая банкнота
6. Режим СЧЕТ - простой пересчёт количества банкнот. Данный режим используется при проверке количества уже набранных корешков: с одной стороны нет необходимости проверять подлинность банкнот, с другой стороны необходимо максимально быстро проверить их количество. Режим СЧЕТ характеризуется двумя признаками:
   • Детекция машиночитаемых признаков отключена, тем не менее, Magner 175F контролирует геометрические размеры банкноты и механические параметры прохождения купюр по тракту
   • Максимальная скорость счета, 1500 банкнот в минуту

Виды контроля

Magner 175F оснащен следующими видами контроля подлинности банкнот:

1. Контроль видимого образа (2CIS)(Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом свете. В аппарате используется сразу два CIS сканера, что позволяет получить видимые образы каждой банкноты сразу с двух сторон за один просчет)
2. Контроль изображения в ИК спектре (2CIS)(Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в инфракрасном свете. В сортировщике используется сразу два CIS сканера, что позволяет получить ИК образы каждой банкноты сразу с двух сторон за один просчет)
3. Ультрафиолетовый контроль(Два ультрафиолетовых датчика обеспечивают проверку фонового свечения банкнотной бумаги в УФ спектре)
4. Магнитный контроль(Группа магнитных датчиков состоит из центрального 6-ти канального датчика и 2-х боковых магнитных головок, оптимизированных для проверки магнитных меток Российских рублей. Также такое расположение сенсоров полностью охватывает магнитные метки Долларов США и Евро)
5. Датчик наличия скотча(12-ти канальный датчик скотча позволяет отбраковывать склеенные и разных частей банкноты, в том числе банкноты с тонким скотчем)
6. Оптическая плотность банкнотной бумаги(Определяется как среднее значения пропускания ИК света, прошедшего через банкноту. Данные датчики позволяют также контролировать ровность прохождения банкнот по тракту)
7. Геометрический контроль(Контроль геометрических размеров банкнот - длину по короткой и длинной стороне)
8. Проверка на сдвоенность(Осуществляется при пересчете в любом режиме работы)
9. Контроль прохождения банкнот цепочкой(Осуществляется при пересчете в любом режиме работы)
10. Контроль банкнот с большим отсутствующем фрагментом(Осуществляется при пересчете в любом режиме работы)
11. Контроль замятий банкнот(Детекция замятий банкнот по ходу их движения в тракте позволяет избежать повреждения большого количества банкнот. Обычно замятия возникают при попадании в тракт сортировщика посторонних предметов (канцелярские скрепки, бумага и т. п.). В этом случае первая просчитанная банкнота застревает, но во избежание физического повреждения остальных денежных знаков Magner 175F прекращает работу)

Основные настройки

Magner 175F имеет следующие основные настройки:

1. Валюта. Выбор валюты. Список доступных валют отобразится на дисплее
2. Язык. Выбор языка пользовательского меню
3. Дата/Время. Установка формата отображения даты и установка часов
4. Звук. Возможность выбора типа мелодии и ее громкость
5. Режим. Выбор режима пересчета:
• МИКС - Пересчет всех номиналов выбранной валюты
• SP - Определение номинала по первой просчитанной банкноте. Банкноты других номиналов отправляются в карман отбраковки
• SG - Выбор номинала кассиром. Банкноты других номиналов отправляются в карман отбраковки
6. Детекция. Четыре типа сенсоров отвечают за проверку подлинности (датчик скотча, ультрафиолетовые и магнитные датчики, CIS сканер видимого и ИК образов). Можно вкл/выкл датчики определения подлинности по отдельности, а так же настроить чувствительность каждого сенсора
7. Просмотр результатов пересчета. После завершения пересчета банкнот нажмите "ПЕЧАТЬ/ОТП." для просмотра результатов пересчета
8. Отбракованные банкноты. Вывод на дисплей данных по каждой отбракованной банкноте
9. Направление. Выбор направления сортировки:
• Нет - Данная настройка отключена
• Лицо - Сортировка банкнот по лицевой стороне
• Ориент - Сортировка банкнот по ориентации
10. Образ (Нет, Номер, Все, Ном+Все). Настройки:
• Нет - Данные не отправляются на ПК
• Номер - Передача серийных номеров на ПК
• Все - Снятие образа банкноты
• Ном+Все - Передача на ПК серийных номеров и образа
11. Версия (Эмиссия). Настройка сортировки банкнот по году выпуска (эмиссии)
12. Сумма. Включение / выключение режима суммирования. Ручная корректировка суммы в том числе с добавлением монет
13. Пачка. Выбор размера фасовки (интервал от 0 до 250)
14. АТМ. Сортировка банкнот качества Гознак. Банкноты Гознак отправляются в приемный карман, все остальные - в карман отбраковки
15. Годные. Сортировка банкнот по ветхости на годные (отправляются в приемный карман) и ветхие (отправляются в карман отбраковки)
16. Сортировка по ветхости. Меню настроек:
• По умолчанию - Загрузка заводских настроек датчиков подлинности и ветхости
• Экспорт - Передать настройки датчиков подлинности и ветхости на внешний носитель
• Импорт - Загрузить настройки датчиков подлинности и ветхости с внешнего носитель
• Пользовательские - Собственные настройки кассира
17. Штрих-код. Подключение сканера штрих-кода к Magner 175F через USB порт
18. Печать. Настройка печати:
• Автопечать - При включении данной функции печать начнется автоматически после завершения пересчета
• Скорость передачи данных - Выбор скорости передачи данных на принтер
• Размер бумаги - Выбор размера бумаги (2 или 3 дюйма)
• Счетчик чеков - Выбор номера распечатанных чеков
• Время печати - Выбор времени задержки перед началом печати
• Имя пользователя:
• Долгое нажатие - Выбор имени пользователя
• Короткое нажатие - Добавить в чек / удалить из чека данную информацию
• Имя банка:
• Долгое нажатие - Выбор названия банка, которое будет печататься на чеке
• Короткое нажатие - Добавить в чек / удалить из чека данную информацию
• Имя филиала:
• Долгое нажатие - Выбор названия филиала, которое будет печататься на чеке
• Короткое нажатие - Добавить в чек / удалить из чека данную информацию
• Настройка сети

Комплектация

1. Сортировщик банкнот Magner 175F
2. Кабель питания
3. Руководство по эксплуатации
4. Гарантийный талон

Техническое обслуживание

Magner 175F - сложное техническое устройство, имеющие большое количество чувствительных датчиков для выполнения высокотехнологичных функций, таких как сортировка банкнот по годности (ветхости), обнаружения фальшивых банкнот, распознавание номиналов и т.д.

Для обеспечения безаварийной работы требуются проведение следующих видов обслуживания:

1. Ежедневное обслуживание
2. Ежемесячное обслуживание

Ежедневное обслуживание:

1. В процессе ежедневного обслуживания проводится очистка датчиков устройства с помощью кисточки. Запрещается использовать абразивные или моющие средства! При интенсивной эксплуатации устройства очистку датчиков рекомендуется проводить чаще (Внимание! Перед чисткой датчиков отключите устройство от сети!)
2. Регулярно проверяйте состояние электрической вилки и сетевого шнура, проводите их чистку. При поломке электрической вилки или повреждении сетевого шнура прекратите использование изделия и обратитесь в сервисный центр. Продолжение их использования без замены может привести к возникновению пожара и (или) поражению электрическим током

Ежемесячное обслуживание:

Ежемесячное обслуживание должно проводиться только сертифицированными специалистами!

Ежемесячное обслуживание включает следующие работы:

1. Очистка прибора от грязи, пыли, обрывков бумаги
2. Синхронизация работы основного и вспомогательного двигателя, а также полная калибровка всех датчиков
3. Сбор информации о работе аппарата (объем просчитанной денежной массы, причины и признаки отбраковки) и предложение оптимального алгоритма работы аппарата

Регулярное техническое обслуживание (ТО) Авторизованным сервис-центром - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не разбирайте и не пытайтесь починить Magner 175F самостоятельно!

Применение

1. Банки
2. Рассчетно-кассовые центры
3. Операционные кассы
4. Кассовые центры обработки наличности
5. Валютные кассы
6. Пункты обмена валют
7. Инкассаторские компании
8. Крупный и средний ритейл
