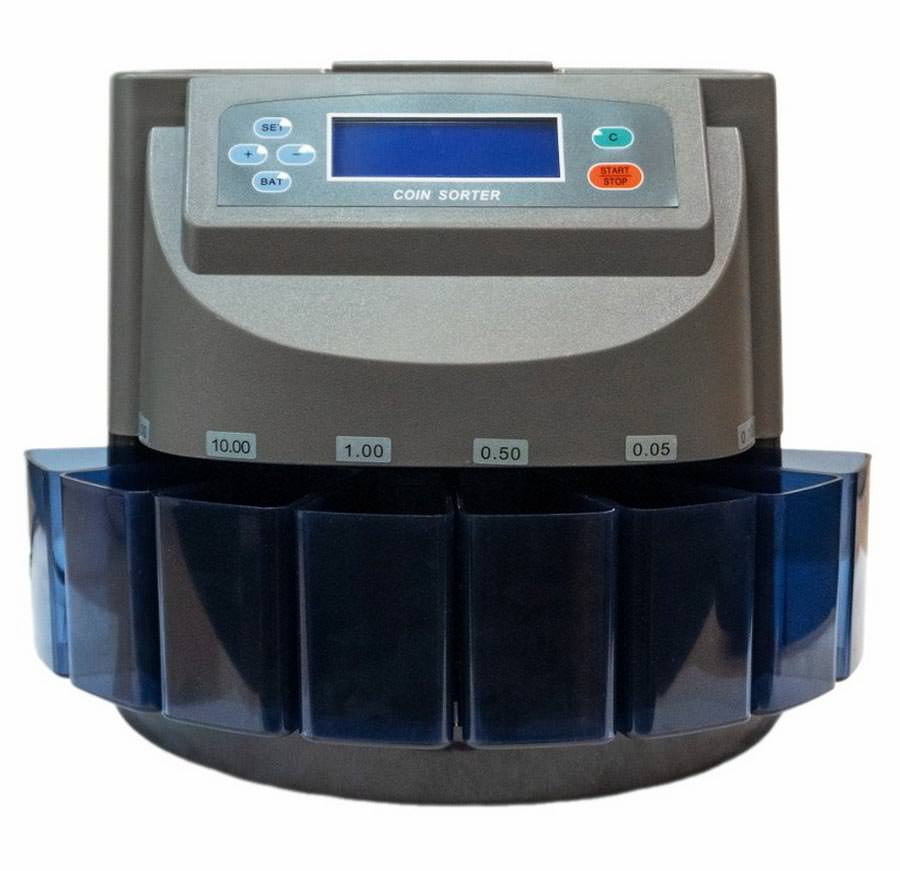

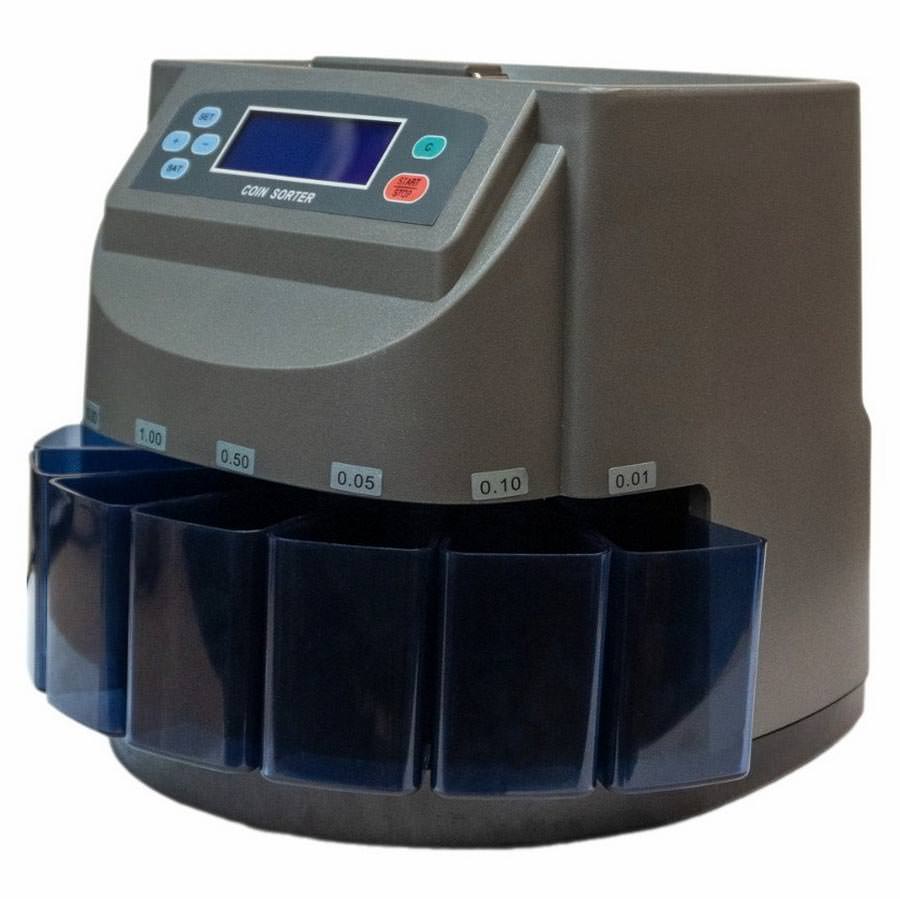

Mbox CS-200 - Сортировщик монет

Mbox CS-200

Mbox CS-200 - Сортировщик монет. Работает со всеми номиналами Российских монет без специальных настроек. Режим простого пересчёта монет и режим пересчёта с предустановленной фасовкой. Настраиваемый размер фасовки. Отображение на дисплее общей суммы и количества обработанных монет каждого номинала. Автоматическая остановка двигателя по окончании пересчёта. Высококачественный привод счётного диска. Система оптимизированной подачи монет. Вместительный загрузочный бункер и увеличенная ёмкость выходных карманов. Сегментный LCD дисплей с яркой подсветкой и большими цифрами. Низкая потребляемая мощность. Компактные размеры. Малый вес и удобная ручка для переноски. Прост и удобен в использовании

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011. Электромагнитной совместимости по ГОСТ Р 51318.22-2006. Требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Требованиям ТР ТС 020/2011 «Электромагнитной совместимости технических средств»

Назначение

Монетно-сортировальная машина Mbox CS-200 предназначена для пересчёта и сортировки Российских монет, как одного, так и смешанного номиналов. Имеет восемь карманов, предназначенных под определённые номиналы. Монеты помещают в загрузочный бункер, после чего сортировщик пересчитывает и рассортировывает монеты в приёмные карманы. Спроектирован только для пересчёта и сортировки монет и может быть использован только для этих целей

Особенности

1. Mbox CS-200 - Современный и компактный сортировщик для небольших объёмов монет. Позволяет легко пересчитывать и одновременно сортировать монеты. Отличное решение для розничных магазинов, предприятий сферы услуг, билетных касс, кафе, ресторанов, гостиниц и т.д.
2. Заводская настройка на Российские монеты в базовой комплектации. Не требует дополнительных настроек для обработки монет РФ
3. Режим простого пересчёта монет и режим пересчёта с предустановленной фасовкой. Возможность выбора одного из фиксированных значений фасовки или установить любое своё значение
4. После пересчёта Mbox CS-200 остановится автоматически если в течение 20 секунд не было просчитано ни одной монеты, на дисплее будет отображён результат пересчёта. Возможна и принудительная остановка пересчёта нажатием на кнопку
5. Отображение на дисплее общей суммы и количества обработанных монет каждого номинала
6. Ёмкость загрузочного бункера - до 500 монет, ёмкость каждого выходного кармана - 50-300 монет. Фактическая ёмкость загрузочного бункера и каждого выходного кармана зависит от номинала (размера) обрабатываемой монеты. Максимальная скорость пересчёта - до 330 монет в минуту
7. Сегментный LCD дисплей с яркой подсветкой и большими цифрами. Разрядность: Фасовка - 3 цифры, Счёт - 4 цифры
8. Прост и удобен в настройке и использовании. Имеет низкий уровень шума. Простота и удобство использования обеспечивают высокую эффективность и качество обработки монет. С Mbox CS-200 легко и комфортно работать операторам всех возрастных групп!
9. Высококачественный привод счётного диска и система оптимизированной подачи монет
10. Низкая потребляемая мощность (всего 45 Вт), что даёт экономичность в использовании. Малый вес (всего 3,8 кг.) и специальная ручка для переноски, позволяют удобно перемещать устройство
11. Современный эргономичный дизайн. Имеет компактные размеры (ширина - 306 мм, глубина - 345 мм, высота - 260 мм) - идеально подходит для работы в ограниченном пространстве
12. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии, обращайтесь к нашим специалистам за подробной консультацией
13. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Большой выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Работа с сортировщиком

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Подготовка к работе. Установите Mbox CS-200 на горизонтальную поверхность, поверхность не должна иметь наклоны и/или неровности. Подключите сортировщик монет к сети питания. Установите выключатель питания на задней панели устройства в положение «I» (включено). После запуска на экране отобразится цифра ноль, это говорит о нормальном запуске и готовности к работе

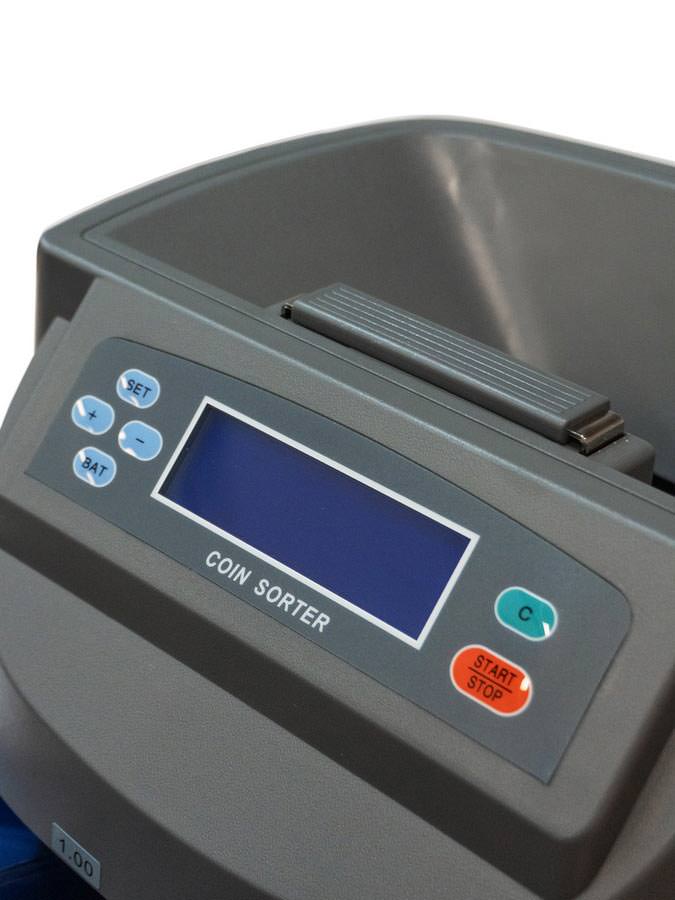

Назначение кнопок:

• «SET» - Выбор канала монет для установки фасовки
• «BAT» - Выбор одного из фиксированных значений, клавишами «+», «-» можно установить любое своё значение
• «C» - Производит сброс счёта
• «START/STOP» - Запуск/Остановка сортировщика

Установите необходимые фасовки по каналам монет. Если установить фасовку в 0, сортировщик будет считать данную монету без остановки. Если удерживать кнопку «-» в течение 7 секунд, все каналы сбросятся в «0». Установленная фасовка запоминается автоматически

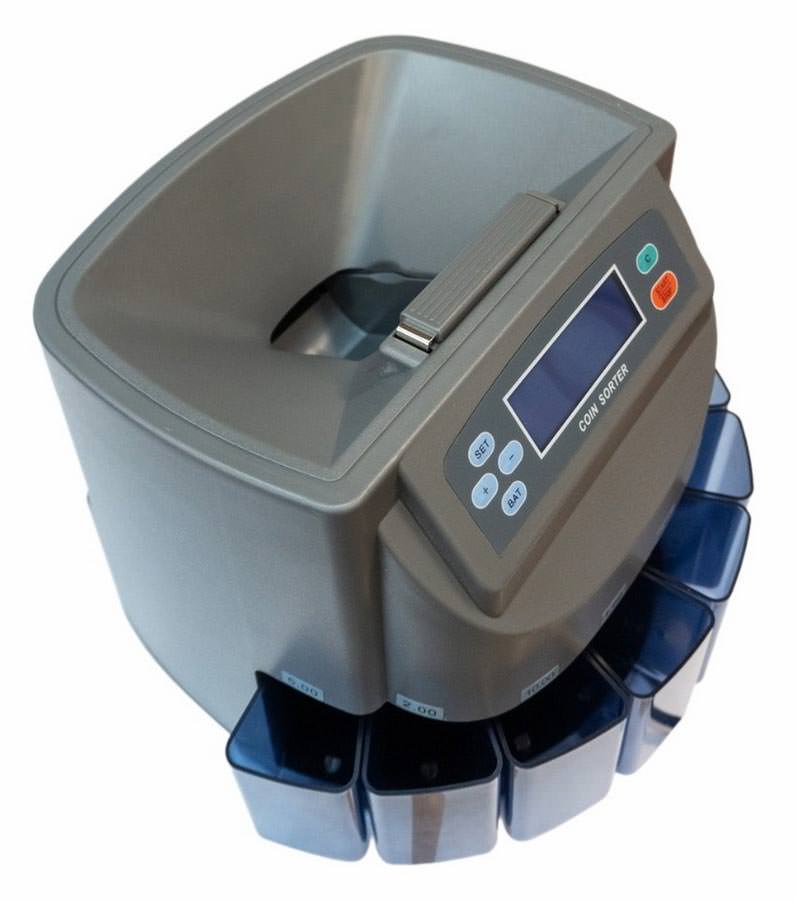

Поместите обрабатываемые монеты в верхний загрузочный карман. Внимание! Деформированные монеты и посторонние предметы должны быть извлечены из монетной смеси до начала пересчёта!

После пересчёта Mbox CS-200 остановится автоматически если в течение 20 секунд не было просчитано ни одной монеты, на дисплее будет отображён результат пересчёта. Для принудительной остановки счёта, нажмите кнопку «START/STOP» на панели управления

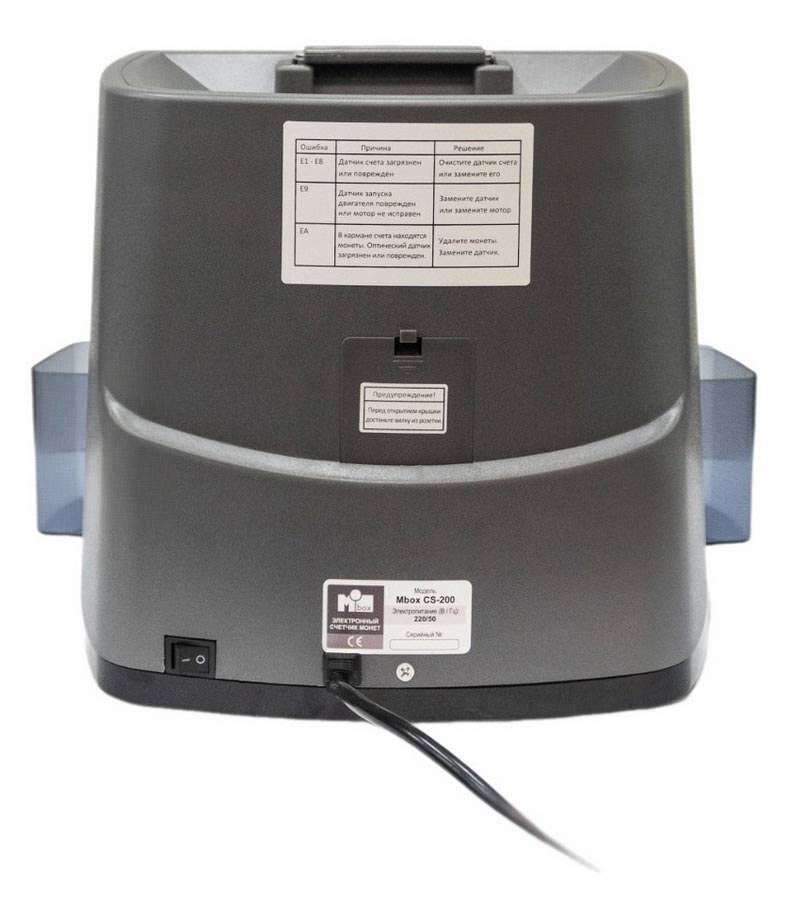

На задней стороне сортировщика находится лючок, который предназначен для изъятия из сортировочной камеры посторонних предметов и повреждённых монет (не соответствующих по размеру). Перед открытием лючка, обязательно выключайте аппарат и вынимайте вилку из розетки!

Устранение неисправностей

В случае возникновения ошибки, Mbox CS-200 автоматически прекращает работу и на дисплее появляется соответствующее сообщение. По этому сообщению, определите причину возникновения неполадки и выполните приведённые ниже указания для устранения ошибки. Сортировщик монет не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, свяжитесь с нашей службой поддержки клиентов и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства! Разбирать Mbox CS-200 строго запрещено для всех, кроме специально подготовленных и сертифицированных технических специалистов авторизованного сервисного центра. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала

Сообщения об ошибках, их описание и рекомендации:

• «E1-E8» - Датчик счёта загрязнён или повреждён - Очистите датчик счёта или замените его
• «E9» - Датчик запуска двигателя повреждён или мотор не исправен - Замените датчик запуска или замените мотор
• «EA» - В кармане счёта находятся монеты. Оптический датчик загрязнён или повреждён - Удалите монеты. Замените датчик

Решение проблем в работе с сортировщиком монет:

• Mbox CS-200 не включается - Неисправна розетка 220В/Неисправен кабель 220В - Проверьте розетку, в случае неисправности вызовите мастера. Проверьте кабель питания на предмет повреждений, проверьте, что кабель питания подключён к электрической сети. Проверьте, что сетевой выключатель находится в положении «I» (включено). Если данные действия ни к чему не привели - обратитесь в сервисный центр
• На экране появилось сообщение, которое не описано выше - Выключите и заново включите устройство (после выключения подождите не менее 40-60 секунд перед тем, как заново его включить). Если после включения сортировщик монет неработоспособен - выключите его, отключите кабель питания от электрической сети и обратитесь в сервисный центр
• Повышенный уровень шума или посторонние звуки внутри корпуса - Выключите устройство. Отключите кабель питания от электрической сети. Обратитесь в сервисный центр

Если у Вас не получается решить проблему с помощью указанных действий, или выше не приведён пример сообщения от устройства, свяжитесь с нашей службой поддержки и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Техническое обслуживание

Сортировщик монет Mbox CS-200 - сложное техническое устройство, имеющее чувствительные датчики и механизмы для выполнения своих функций. Большинства проблем при эксплуатации можно избежать путем регулярного профилактического технического обслуживания. Регулярный уход за Вашим сортировщиком монет значительно увеличит срок его службы и позволит избежать дорогостоящего ремонта. Для обеспечения безаварийной работы устройства, требуется проведение следующих видов сервисного обслуживания:

1. Еженедельное обслуживание
2. Квартальное обслуживание

Еженедельное обслуживание. В процессе еженедельного обслуживания проводится очистка всех датчиков, диска подачи монет, загрузочного бункера, приёмных карманов, а также внешних частей устройства. Загрузочный бункер и приёмные карманы рекомендуется проверять и чистить ежедневно!

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с датчиками внутри устройства. Если на Mbox CS-200 скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании Mbox для получения информации о том, как очистить устройство, не вызвав его повреждения

Перед проведением очистки убедитесь, что сортировщик монет отключен от сети!

• Очистка датчиков. Для очистки датчиков используйте кисточку с мягкой щетиной для аккуратного удаления пыли (рекомендуется), также можно осуществлять очистку струёй сжатого воздуха. Затем используйте сухую безворсовую хлопчатобумажную ткань, чтобы протереть стекло и поверхности самих датчиков. Чтобы ранее стёртая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного датчика. В случае устойчивого загрязнения, допускается протирать датчики безворсовой салфеткой, смоченной изопропиловым спиртом или специальным составом одобренным производителем. Запрещается использовать абразивные или моющие средства, воду, аэрозоли, растворители и другие химикаты!
• Очистка диска подачи монет. Используйте безворсовую хлопчатобумажную ткань или специальную салфетку, смоченную в спиртосодержащем чистящем средстве для очистки поверхности пластины. Затем используйте сухую безворсовую хлопчатобумажную ткань, чтобы насухо протереть поверхности металлической пластины. Запрещается использовать абразивные или моющие средства, воду, аэрозоли, растворители и другие химикаты!
• Очистка корпуса, загрузочного бункера и приёмных карманов. Проверьте устройство на наличие повреждений. Протрите дисплей, корпус, загрузочный бункер и приёмные карманы безворсовой тканью. Если Вам не удаётся удалить загрязнения, протрите эти части безворсовой салфеткой, смоченной изопропиловым спиртом, или используйте специальные салфетки или губки для очистки поверхности корпуса. При необходимости Вы также можете использовать портативный пылесос с маленькой пластмассовой насадкой, для того чтобы удалить пыль, грязь и посторонние предметы из загрузочного бункера, сортировочной камеры, диска подачи монет, а также из приёмных карманов. Также проверяйте и очищайте лючок на задней стороне сортировщика. Лючок предназначен для изъятия из сортировочной камеры посторонних предметов и поврежденных монет (не соответствующих по размеру). Если устройство не используется в течение длительного периода времени, то, чтобы избежать осаждения пыли внутри и снаружи аппарата, накройте его тканью или специальным чехлом

Квартальное обслуживание. Квартальное обслуживание Mbox CS-200, требующее частичной разборки устройства сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «Mbox CS-200 Service Manual». Если устройство обрабатывает большие объёмы монет и интенсивно используется более 1-й рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - чаще чем раз в квартал

Внимание! Ежеквартальное обслуживание Mbox CS-200 должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы Mbox CS-200, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Не рекомендуется устанавливать устройство в местах, для которых имеются проблемы с безопасностью или в которых может быть ускорен процесс физического износа изделия, приводящий к его отказу
2. Устанавливайте изделие на твёрдой плоской поверхности, поверхность должна быть рассчитана на нагрузку, создаваемую сортировщиком, и не должна иметь наклоны и/или неровности. Предусмотрите свободное место для открывания и закрывания выходных карманов и доступа для работы, а также для чистки и проведения технического обслуживания
3. Не устанавливайте изделие в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
4. Не рекомендуется использовать сортировщик монет в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей или источников тепла
5. Если Mbox CS-200 в течение долгого времени находился в условиях низкой температуры, перед использованием, его необходимо оставить в условиях комнатной температуры в течение приблизительно двух часов
6. Поставляемый с устройством кабель питания следует включать только в заземлённую розетку. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
7. Во время работы Mbox CS-200 не отключайте питание, не отсоединяйте вилку электропитания из розетки и не открывайте выходные карманы
8. Деформированные монеты и посторонние предметы должны быть извлечены из монетной смеси до начала пересчёта
9. Не модифицируйте сортировщик монет и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя», а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать Mbox CS-200 строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства!
10. На задней стороне сортировщика находится лючок, предназначенный для изъятия из сортировочной камеры посторонних предметов и повреждённых монет (не соответствующих по размеру). Перед открытием лючка, обязательно выключайте аппарат и вынимайте вилку из розетки!
11. Запрещается нажимать на кнопки клавиатуры любыми острыми предметами, в том числе карандашами, пишущими ручками и т.п.
12. Если сортировщик монет не используется в течение долгого времени, во избежание повреждений, осаждения пыли внутрь аппарата и загрязнения датчиков, накройте его тканью или специальным чехлом
13. Процедуры устранения ошибок в работе аппарата, очистки и проведения технического обслуживания, следует выполнять согласно указаниям в «Руководстве пользователя» или обратится в сервисный центр
14. Помните, производитель не несёт ответственности за возможные последствия в случае неправильной эксплуатации Mbox CS-200!

Комплектация

1. Сортировщик монет Mbox CS-200
2. Руководство пользователя
3. Гарантийный талон

Применение

1. Финансовые и кредитные организации
2. Предприятия оптовой и розничной торговли
3. Предприятия сферы услуг
4. Транспортные компании
5. Билетные кассы
6. Казино
7. Отели
8. АЗС
