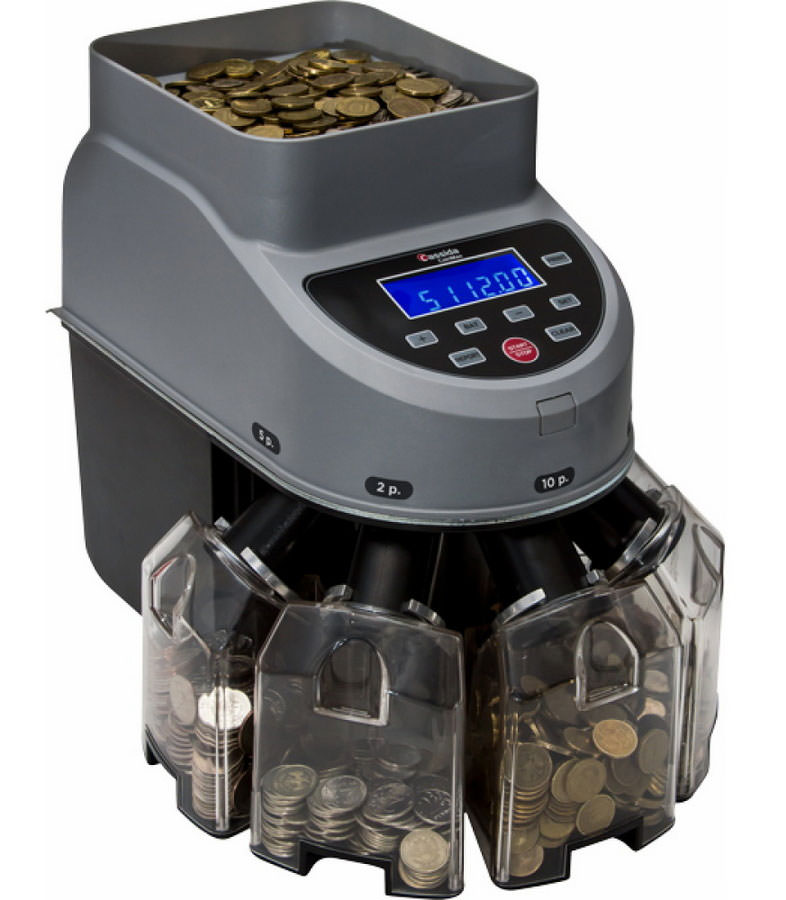

Cassida CoinMax- Сортировщик монет

Cassida CoinMax

Cassida CoinMax - Сортировщик монет. Производительный и надёжный сортировщик для среднего и повышенного объёма монет. Работает со всеми крупными номиналами Российских монет без специальных настроек. Пять приёмных карманов, четыре для монет, а пятый - карман отбраковки, в него попадают монеты мелких номиналов и в общий итог не включаются. При необходимости приёмные карманы можно заменить тканевыми мешками. Режим сквозного пересчёта. Режим пересчёта с фасовкой. Настраиваемый размер фасовки. Сортировочный механизм выполнен из легированной стали. Два мотора для повышения надёжности и стабильности работы механизма. Автоматический дозатор для управления загрузкой монет в подающий бункер. Оптический датчик для управления автоматическим дозатором полностью исключает переполнение подающего бункера. Отчёт о результатах пересчёта. Возможен вывод результатов пересчёта на печать. Яркий LCD дисплей. Прост и удобен в использовании

Соответствует требованиям норм безопасности - Общих по ГОСТ IEC 60950-1-2011. Электромагнитной совместимости по ГОСТ Р 51318.22-2006. Требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Требованиям ТР ТС 020/2011 «Электромагнитной совместимости технических средств»

Назначение

Монетно-сортировальная машина Cassida CoinMax предназначена для пересчёта и сортировки Российских монет, как одного, так и смешанного номиналов. Имеет пять карманов, предназначенных под определённые номиналы. Монеты помещают в загрузочный бункер, после чего сортировщик пересчитывает и рассортировывает монеты в приёмные карманы. Спроектирован только для пересчёта и сортировки монет и может быть использован только для этих целей

Особенности

1. Cassida CoinMax - Производительный и надёжный сортировщик монет, предназначенный для пересчёта крупных номиналов монет среднего и повышенного объёма. Работает в режимах свободного пересчёта и фасовки монет различных номиналов. Основные элементы сортировщика сделаны из высококачественных и износостойких материалов, что гарантирует высокий эксплуатационный ресурс и надёжность при непрерывной работе. Обладает всеми возможностями профессионального сортировщика монет. Эта модель будет радовать кассиров своей стабильной работой на протяжении всего периода эксплуатации. Готовое решение для финансовой отрасли и предприятий оптовой и розничной торговли
2. Заводская настройка на Российские монеты в базовой комплектации. Не требует дополнительных настроек для обработки монет РФ. Работает со следующими номиналами - 1, 2, 5 и 10 рублей
3. Режим простого пересчёта монет и режим пересчёта с предустановленной фасовкой. Возможность выбора одного из фиксированных/предустановленных значений фасовки или установить любое своё значение. Cassida CoinMax осуществляет пересчёт, сортировку и фасовку монет за один шаг
4. После загрузки монет смешанного номинала в загрузочный бункер и нажатии кнопки «Старт», на дисплее отображается сумма пересчитываемых монет. При нажатии на кнопку «Отчёт», на экране отображается номинал и количество монет. Для просмотра количества и суммы каждого номинала необходимо выбрать соответствующий режим. Заданный режим отображения итога пересчёта сохраняется после выключения и включения сортировщика
5. Печать результатов пересчёта. При подключении к Cassida CoinMax чекового принтера (опция не входят в комплект поставки), возможен вывод результатов пересчёта на печать

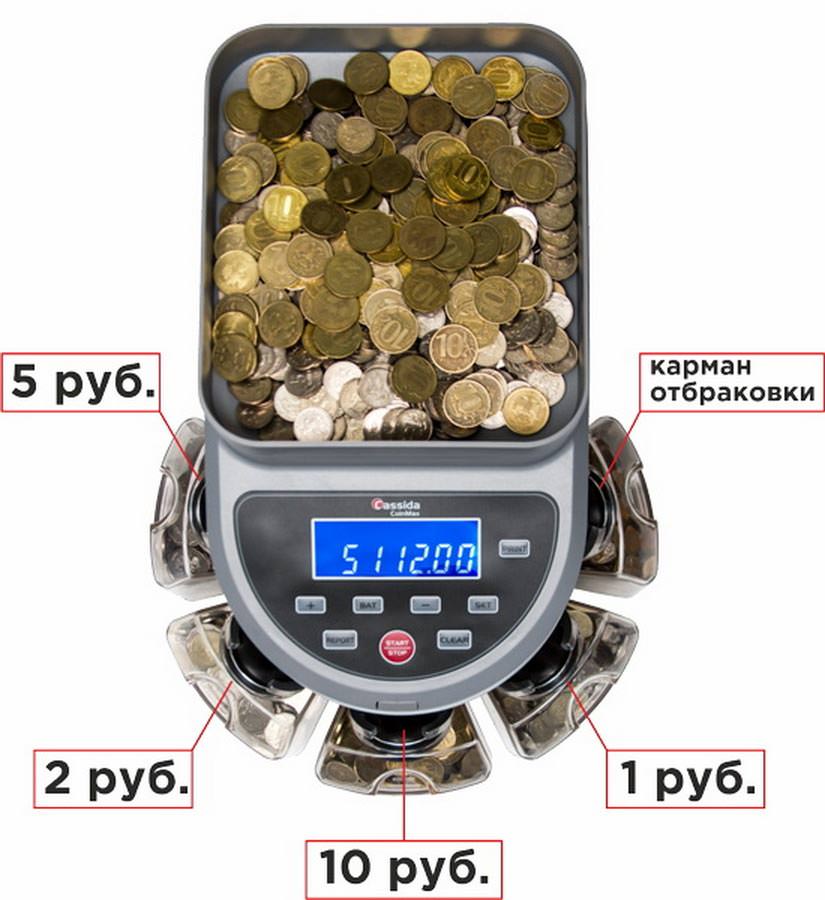

6. Количество приёмных карманов - 5. Четыре кармана для приёма монет, 5-й - карман отбраковки, предназначен для монет мелких номиналов, которые в общий итог не попадают. При необходимости приёмные карманы можно заменить тканевыми мешками (опция), что позволит увеличить объём обрабатываемых монет и повысить производительность. Ёмкость мешка составляет - 600-1000 монет (зависит от номинала). Также при необходимости карман отбраковки можно запрограммировать для пересчёта монет номиналом 50 копеек
7. Ёмкость загрузочного бункера - 800-1800 монет, ёмкость каждого выходного кармана (приёмного лотка) - 300-550 монет. Есть модификация Cassida CoinMax с увеличенными лотками, ёмкостью до 600 монет (опция). Скорость счёта - 600-1200. Фактическая скорость счёта, а также ёмкость загрузочного бункера и каждого приёмного лотка, зависит от номинала (размера) обрабатываемой монеты (например, монет номиналом 1 рубль в загрузочный бункер помещается 1600-1800 штук, а монет номиналом 5 рублей, уже 800-1000 штук)
8. Прост и удобен в настройке и использовании. Максимально простое меню и понятный интерфейс позволяет освоить технику практически с первых минут работы, даже не заглядывая в инструкцию (видео). Простота и удобство использования обеспечивают высокую эффективность и качество обработки монет. С Cassida CoinMax легко и комфортно работать операторам всех возрастных групп!
9. Яркий и хорошо читаемый LCD дисплей, на дисплее в режиме реального времени отображается итоговая сумма пересчитанных монет в рублях. Имеется модификация с LED-дисплеем, и LCD-дисплеем с полной детализацией (опция)
10. Современный эргономичный дизайн. Имеет компактные размеры (ширина - 180 мм, глубина - 415 мм, высота - 330 мм) - идеально подходит для работы в ограниченном пространстве

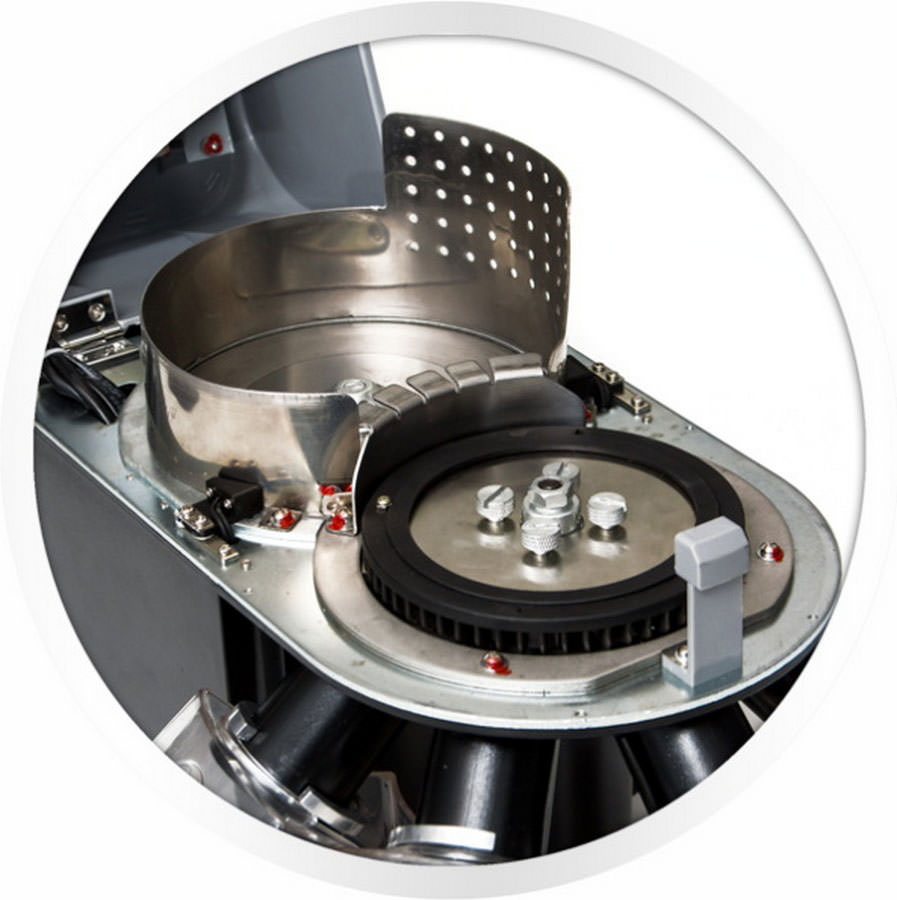

11. Высококачественный привод счётного диска. Сортировочный механизм выполнен из легированной стали. Два мотора для повышения надёжности и стабильности работы механизма (мотор для диска подачи монет в сортировочный механизм и отдельный мотор для диска сортировки). Автоматический дозатор для управления загрузкой монет в подающий бункер. Оптический датчик для управления автоматическим дозатором, что полностью исключает переполнение подающего бункера. Надёжная конструкция Cassida CoinMax предназначена для обработки повышенного объёма монет безовсяких сбоев!
12. Разъёмы для внешнего подключения - 1xRS232

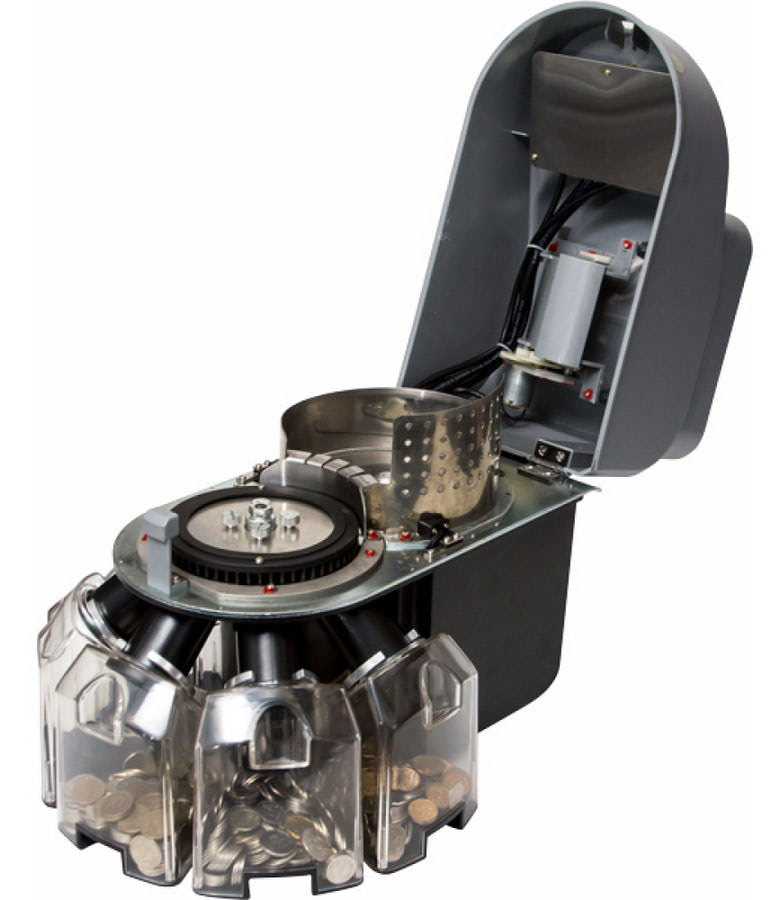

13. Простой и лёгкий доступ к тракту сортировщика для чистки и проведения технического обслуживания, что ускоряет и упрощает техническое обслуживание и позволяет легко удалять застрявшие монеты, минимизируя время простоя
14. Официальная гарантия производителя - 1 год. По дополнительным условиям и гарантии, обращайтесь к нашим специалистам за подробной консультацией - +7 (495) 472-57-31, sale@vcdomos.ru, авторизованный сервисный центр продукции Cassida
15. Особенность Cassida CoinMax состоит в том, что данное решение имеет гораздо больший ресурс работы в отличие от сортировщиков офисного класса (пластиковый тип) и при этом стоит значительно дешевле сортировщиков банковского класса. Идеально подходит всем компаниям, чья деятельность связана с обработкой среднего и повышенного объёма монет. Является гибким и разумным вложением капитала!
16. Поможем подключить и настроить. Доставка по России и СНГ. Собственный склад и сервисный центр. Большой выбор Б/У оборудования с гарантией. Полный комплекс услуг!

Работа с сортировщиком

Перед началом работы обязательно ознакомьтесь с требованиями по эксплуатации и технике безопасности

Подготовка к работе. Установите Cassida CoinMax на горизонтальную поверхность, поверхность должна быть рассчитана на нагрузку, создаваемую сортировщиком, и не должна иметь наклоны и/или неровности. Вес аппарата - 6,5 кг. При перемещении сортировщика необходимо браться руками только за основание. Никогда не беритесь руками за загрузочный бункер при перемещении! Для правильной работы аппарата и Вашего личного удобства, оставьте вокруг него достаточно пространства для подключения, загрузки монет, извлечения/установки лотков/мешков и осуществления ежедневного профилактического ухода

Включение/Выключение. Для начала работы необходимо подсоединить один конец сетевого шнура к разъему на задней панели аппарата, а другой конец к заземлённой розетке. Во избежание поломки не подключайте Ваш сортировщик монет к источнику электропитания с напряжением отличным от указанного в технических характеристиках аппарата. Поставляемый с Cassida CoinMax кабель питания следует включать только в заземлённую розетку. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку! Сортировщик оснащён одной кнопкой включения/отключения электропитания, находящейся с задней стороны. Установите кнопку питания в положение «I» (включено). После того как аппарат включится, будет выполнена процедура самодиагностики. Сортировщик монет готов к работе, когда на дисплее отобразится цифра «0». Для выключения аппарата нажмите на выключатель питания. Отключение сетевого шнура от питающей сети оставляется на усмотрение пользователя. Отключать сетевой шнур целесообразно только при длительном (более нескольких суток) простое прибора

Важно! Перед включением Cassida CoinMax убедитесь, что загрузочный лоток пуст!

Панель управления. На панели управления расположены следующие управляющие клавиши:

• «PRINT» - Печать результатов пересчёта
• «REPORT» - Отчёт по результатам пересчёта
• «START/STOP» - Начало/Окончание сортировки
• «CLEAR» - Очистка результатов пересчёта
• «SET» - Вход в меню установки фасовки
• «BAT» - Выбрать предустановленные размеры фасовки
• «+» - Увеличение значений фасовки
• «-» - Уменьшение значений фасовки

Пересчёт монет. Для пересчёта монет поместите их в загрузочный лоток и нажмите кнопку «START/STOP». Cassida CoinMax начнёт пересчёт автоматически, рассортирует все монеты по приёмным лоткам, каждый из которых предназначен только для монет одного номинала. Для того чтобы остановить или возобновить работу сортировщика, нажмите кнопку «START/STOP». В конце пересчёта на дисплее отобразится общая сумма пересчитанных монет. Внимание! Деформированные монеты и посторонние предметы должны быть извлечены из монетной смеси до начала пересчёта!

Для того чтобы проверить количество просчитанных монет, нажмите кнопку «REPORT». На дисплее появится номинал и количество просчитанных монет. Последовательно нажимайте на кнопку «REPORT», чтобы проверить количество просчитанных монет всех номиналов. Для того чтобы посмотреть сумму просчитанных монет по номиналам, нажмите одновременно кнопки «REPORT» и «+». Вы войдёте в режим «REPORT Т», где будет указан номинал и сумма просчитанных монет данного номинала, для перехода к отчёту по сумме другого номинала нажимайте кнопку «REPORT»

Суммирование. До тех пор, пока Вы не нажмете кнопку «CLEAR», чтобы обнулить результат пересчёта, Cassida CoinMax будет автоматически суммировать все пересчитанные монеты и отображать их в общее число на дисплее. Для того чтобы начать новый пересчёт, нажмите кнопку «CLEAR» и результат пересчёта будет обнулен

Фасовка. Вы можете фасовать желаемое количество монет каждого номинала. Размеры фасовки могут быть разными для каждого номинала. Для того чтобы ввести желаемый размер фасовки, нажмите кнопку «SET». В верхнем левом углу появится номинал, для которого Вы выставляете фасовку, и в правом нижнем углу - значение фасовки. Используйте кнопку «ВАТ», чтобы выбрать предустановленные размеры фасовки (10,50, 100,200, 300,400,500, 600, 700, 800, 900,1000) или «+/-», если необходимо задать другое значение фасовки. Для того чтобы установить размер фасовки для другого номинала, нажмите снова кнопку «SET»

Cassida CoinMax остановится, когда результат пересчёта монет по какому-либо номиналу достигнет установленного размера фасовки. Чтобы возобновить пересчёт, нажмите кнопку «START/STOP». Нажатие кнопки «CLEAR» обнулит результат пересчёта, и сортировщик начнёт фасовать монеты заново

Устранение неисправностей

В случае возникновения ошибки, Cassida CoinMax автоматически прекращает работу и на дисплее появляется соответствующее сообщение. По этому сообщению, определите причину возникновения неполадки и выполните приведённые ниже указания для устранения ошибки. Сортировщик монет не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, свяжитесь с нашей службой поддержки клиентов и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства! Разбирать Cassida CoinMax строго запрещено для всех, кроме специально подготовленных и сертифицированных технических специалистов авторизованного сервисного центра. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства, выходом его из строя или травм персонала

Сообщения об ошибках, их описание и рекомендации:

• «E1-E5» - Датчик счёта загрязнён или повреждён - Очистите или замените датчик счёта
• «E6» - Датчик запуска двигателя повреждён или мотор не исправен - Замените датчик запуска или замените мотор
• «E10» - Открыта передняя крышка - Закройте крышку
• «EA» - В кармане счёта находятся монеты. Оптический датчик загрязнён или повреждён - Удалите монеты. Замените датчик

Решение проблем в работе с сортировщиком монет:

• Cassida CoinMax не включается - Неисправна розетка 220В/Неисправен кабель 220В - Проверьте розетку, в случае неисправности вызовите мастера. Проверьте, что кабель питания подключён к электрической сети и к сетевому разъёму на задней панели устройства. Проверьте, что сетевой выключатель находится в положении «I» (включено). Проверьте кабель. Если данные действия ни к чему не привели - обратитесь в сервисный центр
• На экране появилось сообщение, которое не описано выше - Выключите и заново включите устройство (после выключения подождите не менее 40-60 секунд перед тем, как заново его включить). Если после включения сортировщик монет неработоспособен - выключите его, отключите кабель питания от электрической сети и обратитесь в сервисный центр
• Повышенный уровень шума или посторонние звуки внутри корпуса - Выключите устройство. Отключите кабель питания от электрической сети. Обратитесь в сервисный центр

Если у Вас не получается решить проблему с помощью указанных действий, или выше не приведён пример сообщения от устройства, свяжитесь с нашей службой поддержки и сервисным центром: +7 (495) 472-57-31, sale@vcdomos.ru

Техническое обслуживание

Сортировщик монет Cassida CoinMax - сложное техническое устройство, имеющее чувствительные датчики и механизмы для выполнения своих функций. Большинства проблем при эксплуатации можно избежать путем регулярного профилактического технического обслуживания. Регулярный уход за Вашим сортировщиком монет значительно увеличит срок его службы и позволит избежать дорогостоящего ремонта. Для обеспечения безаварийной работы устройства, требуется проведение следующих видов сервисного обслуживания:

1. Еженедельное обслуживание
2. Ежемесячное обслуживание

Еженедельное обслуживание. В процессе еженедельного обслуживания проводится очистка подающего диска, отверстий автоматического дозатора, сортировочной пластины, датчиков, загрузочного бункера, приёмных карманов, а также внешних частей устройства. Если Вы обрабатываете большие объёмы монет или устройство интенсивно используется более 1-й рабочей смены в день - Вам придётся чистить Mbox Cassida CoinMax чаще чем раз в неделю (производитель рекомендует ежедневное обслуживание)

Важно! При проведении очистки старайтесь не повредить устройство. С особой аккуратностью следует обращаться с датчиками внутри устройства. Если на Cassida CoinMax скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании Cassida для получения информации о том, как очистить устройство, не вызвав его повреждения

Перед проведением очистки убедитесь, что сортировщик монет отключен от сети!

• Очистка датчиков. Для очистки датчиков используйте кисточку с мягкой щетиной для аккуратного удаления пыли (рекомендуется), также можно осуществлять очистку струёй сжатого воздуха. Затем используйте сухую безворсовую хлопчатобумажную ткань, чтобы протереть поверхности самих датчиков. Чтобы ранее стёртая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного датчика. В случае устойчивого загрязнения, допускается протирать датчики безворсовой салфеткой, смоченной изопропиловым спиртом или специальным составом одобренным производителем. Запрещается использовать абразивные или моющие средства, воду, аэрозоли, растворители и другие химикаты!
• Очистка диска подачи монет и внутренних элементов. Для очистки подающего диска, отверстий автоматического дозатора и сортировочной пластины, используйте кисточку с мягкой щетиной для аккуратного удаления пыли, а также безворсовую хлопчатобумажную ткань или специальную салфетку, смоченную в спиртосодержащем чистящем средстве для очистки поверхностей. Затем используйте сухую безворсовую хлопчатобумажную ткань, чтобы насухо протереть очищаемые поверхности. Запрещается использовать абразивные или моющие средства, воду, аэрозоли, растворители и другие химикаты!
• Очистка корпуса, загрузочного бункера и приёмных карманов. Проверьте устройство на наличие повреждений. Протрите дисплей, корпус, загрузочный бункер и приёмные карманы безворсовой тканью. Если Вам не удаётся удалить загрязнения, протрите эти части безворсовой салфеткой, смоченной изопропиловым спиртом, или используйте специальные салфетки или губки для очистки поверхности корпуса. При необходимости Вы также можете использовать портативный пылесос с маленькой пластмассовой насадкой, для того чтобы удалить пыль, грязь и посторонние предметы из загрузочного бункера, диска подачи монет, а также из приёмных карманов. Если сортировщик монет не используется в течение длительного периода времени, то, чтобы избежать осаждения пыли внутри и снаружи аппарата, накройте его тканью или специальным чехлом

Ежемесячное обслуживание. Ежемесячное обслуживание Cassida CoinMax, требующее частичной разборки устройства сервис-инженером, проводится только сертифицированными техническими специалистами и включает в себя полный комплекс работ в соответствии с сервисной документацией «Cassida CoinMax Service Manual». Если устройство обрабатывает большие объёмы монет и интенсивно используется более 1-й рабочей смены в день, то при таком режиме эксплуатации необходимо проводить плановое техническое обслуживание - чаще чем раз в месяц

Внимание! Ежемесячное обслуживание Cassida CoinMax должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!

В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Меры предосторожности

Для обеспечения долговечной и надёжной работы Cassida CoinMax, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Не рекомендуется устанавливать устройство в местах, для которых имеются проблемы с безопасностью или в которых может быть ускорен процесс физического износа изделия, приводящий к его отказу
2. Устанавливайте изделие на твёрдой плоской поверхности, поверхность должна быть рассчитана на нагрузку, создаваемую сортировщиком, и не должна иметь наклоны и/или неровности. Предусмотрите свободное место для открывания и закрывания выходных карманов и доступа для работы, а также для чистки и проведения технического обслуживания
3. Не устанавливайте изделие в помещениях с высоким уровнем запыленности, высокая запыленность может негативно повлиять на качество проверки
4. Не рекомендуется использовать сортировщик монет в условиях экстремально низких или высоких температур, высокой влажности и подвергать его воздействию прямых солнечных лучей
5. Не устанавливайте аппарат вблизи нагревательных или охлаждающих приборов, где сортировщик или отдельная его сторона может быть подвергнуты нагреванию или охлаждению
6. Если Cassida CoinMax подвергся резкому перепаду температур, то в нём может образоваться конденсат. Во избежание выхода из строя аппарата, подождите, пока его температура сравняется с температурой окружающего воздуха (примерно в течение 1-3 часов), и только затем приступайте к работе
7. Используйте для подключения сортировщика монет к электрической сети только имеющийся в комплекте поставки кабель питания. Не используйте кабель питания для других целей. В случае утери или повреждения, приобретите кабель у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый кабель питания предназначен и аттестован для подключения к этому изделию
8. Поставляемый с устройством кабель питания следует включать только в заземлённую розетку. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку!
9. Во время работы Cassida CoinMax не отключайте питание, не отсоединяйте вилку электропитания из розетки и не открывайте выходные карманы!
10. Деформированные монеты и посторонние предметы должны быть извлечены из монетной смеси до начала пересчёта
11. Не пытайтесь воздействовать силой на изделие при его открытии или эксплуатации
12. Перед контактом с внутренними деталями (для чистки или удаления застреваний монет) убедитесь, что питание сортировщика отключено
13. Не модифицируйте сортировщик монет и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в «Руководстве пользователя», а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать Cassida CoinMax строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечёт за собой отзыв гарантии и может стать причиной неправильной работы устройства!
14. Помните, что только стандартные дополнительные устройства совместимы с внешними интерфейсными разъёмами прибора
15. Если аппарат не используется в течение долгого времени, во избежание повреждений, осаждения пыли внутрь аппарата и загрязнения датчиков, накройте его тканью, пластмассовой крышкой или специальным чехлом
16. При перемещении изделия необходимо браться руками только за основание. Никогда не беритесь руками за загрузочный бункер при перемещении!
17. Процедуры устранения ошибок в работе аппарата, очистки и проведения технического обслуживания, следует выполнять согласно указаниям в «Руководстве пользователя» или обратится в сервисный центр
18. Помните, производитель не несёт ответственности за возможные последствия в случае неправильной эксплуатации Cassida CoinMax!

Комплектация

1. Сортировщик монет Cassida CoinMax
2. Сетевой кабель
3. Руководство пользователя
4. Гарантийный талон
5. Опционально:
• Чековый принтер. Позволяет печатать результаты пересчёта
• Чековая лента из термохимической бумаги для чекового принтера
• Лотки для молнет повышенной ёмкости
• Мешки для монет
• Cassida CoinMax c LED-дисплеем
• Cassida CoinMax с LCD-дисплеем с полной детализацией (7 строк)
• Cassida CoinMax без кармана отбраковки, 5-й карман запрограммирован для пересчёта монет номиналом 50 копеек

Применение

1. Финансовые и кредитные организации
2. Предприятия оптовой и розничной торговли
3. Предприятия сферы услуг
4. Транспортные компании
5. Вендинговые компании
6. Билетные кассы
7. Казино
8. Отели
9. АЗС
