GLORY GFS-220F-CPR - Двухкарманный сортировщик банкнот

(0)
GLORY GFS-220F-CPR - Двухкарманный сортировщик банкнот Новинка
180 000 руб.
- + шт
Производитель:
GLORY
Модель:
GFS-220F-CPR
Скорость счета, банкнот в минуту:
1300
Скорость счета (с детекцией), банкнот в минуту:
1200
Скорость счета (с определением ветхости), банкнот в минуту:
1000

GLORY GFS-220F-CPR - Двухкарманный сортировщик банкнот. Детальный контроль подлинности (первоклассное распознавание подделок). Сортировка по номиналу, лицу, ориентации, ветхости, году выпуска. Пересчет смешанной пачки с выдачей итоговой суммы и количества банкнот по каждому номиналу. Пересчет смешанной мультивалютной пачки с автоматическим определением валюты. Семь валют в базовой комплектации, возможность расширения до 40 валют. Сверка серийных номеров (сканирование/OCR). Фасовка по количеству банкнот, сумме и количеству номиналов. Функция суммирования. Встроенный чековый принтер (автоматический и ручной тип печати). Большой сенсорный экран 4,3 дюйма (109 мм). Готовое решение для банковской отрасли и предприятий розничной торговли. Рекомендован ЦБ РФ и Европейским Центральным Банком (ECB)

GLORY GFS-220F-CPR

GLORY GFS-220F-CPR - Двухкарманный сортировщик банкнот. Детальный контроль подлинности (первоклассное распознавание подделок). Сортировка по номиналу, лицу, ориентации, ветхости, году выпуска. Пересчет смешанной пачки с выдачей итоговой суммы и количества банкнот по каждому номиналу. Пересчет смешанной мультивалютной пачки с автоматическим определением валюты. Семь валют в базовой комплектации, возможность расширения до 40 валют. Сверка серийных номеров (сканирование/OCR), сохранение серийных номеров банкнот в памяти сортировщика (изображение и текст), а так же, возможность сохранения изображений банкнот, результатов пересчета, серийных номеров и информации об устройстве на USB Flash носитель или microSD-карту. Фасовка по количеству банкнот, сумме и количеству номиналов. Функция суммирования. Функция "Конец дня". Встроенный чековый принтер. Автоматический и ручной тип печати (сортировщик распечатывает отчет в соответствии с извлеченной суммой из накопителя и текущими данными суммирования). Большой сенсорный экран 4,3 дюйма (109 мм). Возможность вывода и отображения на экране каждой просчитанной банкноты для дополнительной проверки персоналом. Готовое решение для банковской отрасли и предприятий розничной торговли. Рекомендован ЦБ РФ и Европейским Центральным Банком (ECB)

Сортировщик банкнот GLORY GFS-220F-CPR успешно прошел тестовые испытания в Сервисном центре Банка России, по результатам которых включен в "Список счетно-сортировальных машин, прошедших испытание в Банке России, рекомендованных для применения кредитными организациями, а также филиалами и внутренними структурными подразделениями кредитной организации"

Прошел тестирование в Европейском Центральном Банке (ECB)

Соответствует требованиям Положения 630-П, Указаний 2087-У, 2405-У, 2615-У Банка России, распознает следующие машиночитаемые защитные признаки банкнот Банка России:

  1. Видимое изображение банкноты, одновременно с обеих сторон
  2. Изображение банкноты, видимое в инфракрасном диапазоне спектра, одновременно с обеих сторон
  3. Соответствие расположения фрагментов банкноты, обладающих магнитными свойствами
  4. Отсутствие фонового свечения бумаги под воздействием ультрафиолетового излучения

GLORY GFS-220F-CPR соответствует обязательным требованиям директив ЕС - Директива по низковольтному оборудованию (НВО) 2014/35/EC, Электромагнитная совместимость (ЭМС) 2014/30/EC, Директива по ограничению вредных веществ (RoHS) 2011/65/EC. (Применимые нормы и стандарты - EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + AC:2011 + A2:2013 Безопасность оборудования информационных технологий, EN 62311: 2008 Оценка электронного и электрооборудования, относящаяся к ограничениям воздействия электромагнитных полей на человека (0 Гц - 300 ГГц), EN 55032: 2015 Электромагнитная совместимость мультимедийного оборудования, EN 61000-3-2: 2014 и EN 61000-3-3: 2013 Электромагнитная совместимость, EN 55024:2010 + A1:2015 Характеристики защищенности, EN 50581: 2012 Техническая документация для оценки электрической и электронной продукции в том, что касается ограничения вредных веществ)

Адаптирован к работе с новыми номиналами Российских рублей - 200 и 2000 рублей


Особенности

  1. GLORY GFS-220F-CPR - это революция в настольных устройствах для обработки денежной наличности на малых, средних и крупных предприятиях. Высокоэффективные датчики для сортировки по ветхости, первоклассное распознавание подделок, скорость пересчета до 1200 банкнот в минуту и множество современных функций, предоставляющих реальные преимущества для бизнеса, существенно повысит производительность ваших сотрудников и предоставит им больше времени для непосредственного обслуживания клиентов. Устройство создано для организаций, которые хотят использовать мощный, но не дорогой счетчик/сортировщик банкнот (область применения)
  2. Готовое решение для банковской отрасли и предприятий розничной торговли
  3. Высокий уровень контроля подлинности банкнот (высокая точность определения подлинности достигается благодаря новой инновационной системе комплексной проверки банкнот по нескольким видам детекций одновременно - многодиапазонный CIS сканер высокого разрешения видимого и инфракрасного образов банкнот (сравнение совмещения элементов ИК и видимого образа в различных диапазонах спектра), ультрафиолетовая/флуоресцентная детекция, магнитная детекция, датчик наличия скотча (распознавание ленты по всей ширине банкноты), детекция оптической плотности, детекция геометрического размера банкнот, сверка серийных номеров (сканирование/OCR), а так же проверка банкнот на целостность, сдвоенность, контроль прохождения банкнот цепочкой, контроль замятия). Для полного распознавания банкнот, должны быть активированы все детекторы в устройстве, если детекторы отключены, сортировщик распознает и пересчитает банкноты, но не сможет определить неплатежеспособные купюры у которых не хватает соответствующих защитных признаков
  4. Возможность вывода и отображения на экране сортировщика изображения каждой просчитанной банкноты для дополнительной проверки персоналом
  5. GLORY GFS-220F-CPR обрабатывает как бумажные, так и полимерные банкноты (размеры обрабатываемых банкнот - ширина от 55 до 85 мм (от 2,17 до 3,35 дюймов), длина - от 100 до 185 мм (от 3,94 до 7,28 дюймов)
  6. Семь валют в базовой комплектации (RUB, USD, EUR, CHF, GBP, JPY, CNY), возможность расширения до 40 валют (количество валют зависит от комбинации валют и (или) номиналов)
  7. Пересчет смешанных валют с автоматическим определением валюты (принимает распознанные банкноты различных валют и достоинств, подводит итог по номиналу и количеству)
  8. Пересчет смешанной пачки с выдачей итоговой суммы и количества банкнот по каждому номиналу (принимает распознанные банкноты различных достоинств и подводит итог по номиналу и количеству)
  9. Поштучный пересчет (поштучный пересчет количества листов)
  10. Сортировка по лицу (сортировка по лицевой/обратной стороне (аверс/реверс), устройство группирует банкноты, лежащие одной и той же стороной вверх) и ориентации (сортировка по верхнему/нижнему краю, устройство группирует банкноты, лежащие одним и тем же краем вперед)
  11. Сортировка по номиналам (смешанных, по одному номиналу)
  12. Сортировка по ветхости (грязь, дыры, углы, надрывы, надписи, скотч и т.д.). В GLORY GFS-220F-CPR реализовано два типа режимов обработки:
    • Нерегулируемый (ATM/BRF) - основан на критериях, установленных Национальным Банком
    • Регулируемый (FIT/ГОДНОСТЬ) - основан на параметрах годности, сконфигурированных пользователем/кассиром в меню устройства (вы можете настроить уровень сортировки по ветхости для каждой валюты и каждого номинала)
  13. Автоматическое регулирование параметров годности (позволяет автоматически регулировать порог между годными и негодными банкнотами во избежание классификации годных банкнот как негодных (порог регулируется автоматически служебной функцией автоматической проверки параметров годности (AFP)
  14. Раздельный экран. Данная опция позволяет оператору отделить негодные банкноты от других отбракованных банкнот. Эта опция является частью принципа «виртуального кармана», который позволяет устройству с карманом 1,5 обеспечить сортировку по годности
  15. Сортировка по году выпуска (GLORY GFS-220F-CPR группирует банкноты по одному и тому же выпуску и отделяет банкноты других выпусков)
  16. Сверка серийных номеров (сканирование/OCR). Детектор оптического распознавания (OCR) - переводит серийный номер на отсканированной банкноте в текст
  17. Отображение серийных номеров банкнот на дисплее сортировщика (изображение и текст). У некоторых типов валют есть два серийных номера, в этом случае второй серийный номер отображается в строке под первым номером
  18. Сохранение серийных номеров банкнот в памяти сортировщика (изображение и текст), а так же, возможность сохранения на USB Flash носитель или микро SD-карту
  19. Фасовка по количеству банкнот, сумме и количеству номиналов
  20. Функция суммирования (режим сложения)
  21. Функция "End of Day/Конец дня" (вывод на экран статистики, которая хранится в памяти сортировщика, статистика доступна для всех типов валют, данные о которых загружены в устройство)
  22. Просмотр итоговых сумм. GLORY GFS-220F-CPR поддерживает несколько типов итоговых сумм:
    • Результаты пересчета - итоговые суммы по только что обработанным банкнотам
    • Суммарный итог - сумма нарастающим итогом для партий обработанных банкнот
    • Дневной итог - итоговые суммы на текущую дату
    • Итог по отбраковкам - количество банкнот, отбракованных по различным причинам из только что обработанных банкнот
    • Итог по годности - количество банкнот, классифицированных как годные и негодные
  23. Встроенный чековый принтер (в чеке будут отображены валюта, время транзакции, номинал, количество по номиналам, общее количество и сумма). Настраиваемый формат печати (нормальный, короткий или окончательный (модификация без принтера GLORY GFS-220F)
  24. Автоматический и ручной тип печати. При автоматическом типе печати GLORY GFS-220F-CPR будет отправлять данные на печать каждый раз, когда пользователь извлекает банкноты из кармана накопителя, сортировщик автоматически распечатывает отчет в соответствии с извлеченной суммой из накопителя и текущими данными суммирования. При ручном типе печати, отправка результатов будет осуществляться после нажатия кнопки
  25. Настраиваемая емкость для каждого кармана (если Вы обрабатываете банкноты, которые повреждены или толще обычных, Вам может понадобиться уменьшить объем карманов, Вы можете настроить объем накопителя для создания пачек из конкретного количества банкнот (вы также можете сделать это с помощью режима фасовки)
    • Приемный карман - 5-250 банкнот
    • Карман отбраковки - 5-100 банкнот
  26. Управление отбраковкой. Данная опция определяет, начинает ли устройство медленнее подавать банкноты, когда карман отбраковки почти полон

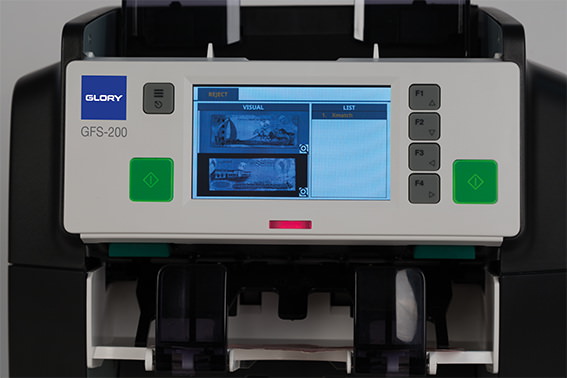

  27. Изображение отбраковки. GLORY GFS-220F-CPR показывает на экране изображение банкноты попавшей в карман отбраковки, возможность сохранения изображения на USB Flash носитель или микро SD-карту
  28. Световая индикация кармана отбраковки. Индикатор кармана отбраковки горит красным, когда в кармане находятся банкноты
  29. Ошибки подачи. Для точной обработки банкнот устройством, в нем установлена надежная система транспортировки, которая равномерно и плавно перемещает банкноты. Она знает, когда подается более одной банкноты одновременно (сдвоенные банкноты) и когда банкноты находятся слишком близко друг к другу (потоки). Такие ошибки подачи перемещаются в карман отбраковки и исключаются из итоговых сумм из-за невозможности получить надежный результат. Сортировщик также помещает в карман отбраковки лишние банкноты - это банкноты, которые невозможно подать в правильный карман до остановки. Например, если карман, который используется для банкнот 1000 рублей, заполняется, а две следующие банкноты также имеют достоинство 1000 рублей, они будут помещены в карман отбраковки одновременно с остановкой устройства
  30. Автоматический и ручной старт (в режиме ручного пуска оператор должен нажать кнопку для запуска обработки банкнот, в режиме автоматического пуска сортировщик начинает обработку банкнот, когда но определяет наличие банкнот в подающем кармане
  31. Регулируемая скорость пересчета - 800, 1000, 1200, 1300 банкнот/минуту (для различных валют и банкнот может понадобиться выбирать разные скорости, в общем, GLORY GFS-220F-CPR может пересчитывать банкноты быстрее, чем производить их сортировку, и может обрабатывать банкноты в хорошем состоянии быстрее, чем банкноты в плохом состоянии, в режимах проверки годности, максимальная скорость обычно составляет 800-1000 банкнот/минуту)
  32. Максимальная скорость обработки наличности:
  33. Протокол CMS. С помощью данной опции регулируется связь устройства с системой управления наличными
  34. Двойное использование (опционально). Данная опция позволяет сортировщику предоставлять индивидуальные условия работы двум пользователям. У пользователей могут быть собственные настройки для валюты, режима пересчета, режима партии, режима пуска, скорости пересчета, языка, звука, датчиков, уровня дублей и чувствительности CFD
  35. Пересчет билетов TITO (по штрих-кодам в казино), чеков, ваучеров и т.д. (опционально)
  36. Возможность подключения внешнего дисплея, чекового принтера и ПК
  37. Разъемы для внешнего подключения - USB A (хост), USB B (устройство), RS232C, C/D (порт дискретных данных), LAN, MicroSD card (подключение внешних устройств, подключение к компьютеру, подключение внешнего принтера, подключение внешнего дисплея, подключение к сети Ethernet)
  38. Возможность интеграции в IT-систему банка/предприятия
  39. Подключение к системам контроля денежной наличности:
    • Видеомониторинг (подключение к системам видеонаблюдения "Контроль-ТВ", "Чек ТВ" и др. - видеоконтроль кассовых операций путем наложения данных пересчета с GLORY GFS-220F-CPR на видео c камеры с возможностью последующего анализа (позволяет записывать весь процесс пересчета наличности). Данные системы предают данные о пересчете и видеонаблюдения в режиме реального времени. Точная синхронизация данных пересчета с работой видеокамер. Можно "встроить" в существующую систему видеонаблюдения)
    • CMS (Cash Management System) (подключение к системам управления наличными (CMS) - онлайн мониторинг данных о пересчете, получаемых с GLORY GFS-220F-CPR, с фиксацией полученной информации в базе данных и возможностью дальнейшей выгрузки статистики в режиме реального времени. Отображает на компьютере операциониста данные о результатах пересчета в течении дня или смены, в том числе - покупюрный расклад, общая сумма по операциям, причины отбраковки банкнот попавших в карман «реджект», серийные номера пересчитанных купюр и т.д. Удаленный контроль за процессом пересчета в режиме «Online»)
    • Удаленное управление устройством при помощи ПО CashInsight™ Bridge - это решение GLORY для дистанционного управления устройствами и расширенных сервисных возможностей. Решение осуществляет постоянный дистанционный мониторинг оборудования кассовой автоматизации и может на ранней стадии уведомлять о возможных проблемах. CashInsight™ Bridge заблаговременно предупреждает об операционных проблемах, предоставляет дополнительные данные для упреждающих действий, быстрого решения проблем и проверок состояния оборудования. Диагностические возможности программы улучшают наглядность ключевых показателей рабочей эффективности и эффективности сервиса для отдельных устройств или всего парка оборудования. Проводимый GLORY анализ тенденций изменения состояния оборудования и рабочих показателей служит основой для предоставления упреждающего сервиса с превентивными сервисными работами и профилактическим техническим обслуживанием. Удаленный мониторинг помогает также максимально повысить стоимость активов через центральное управление и реализацию обновлений, защищающих оборудование кассовой автоматизации, например, обновлений валютных библиотек, оптимизаций конфигурации и обновлений самого аппаратного обеспечения
  40. Программируемые функциональные кнопки. GLORY GFS-220F-CPR имеет четыре функциональные кнопки (F1-F4), которые обеспечивают прямой доступ к самым используемым функциям устройства. Данные кнопки можно запрограммировать, это позволяет оператору настраивать сортировщик в соответствии с рабочей практикой
  41. Утилита снимка ЖК-экрана. Данная утилита позволяет сохранить изображение текущего окна на USB-накопитель. Это может быть полезным при поиске и устранении неисправностей и при создании дополнительных документов и обучающих материалов
  42. Экранная заставка. Позволяет вам отображать графическое изображение, когда устройство включено, но не используется. Вы также можете настроить период неактивности, после которой появляется эта заставка. Период отсчитывается от последней нажатой кнопки или обработанной банкноты. Картинка экранной заставки также отображается при запуске устройства после включения. Вы можете загрузить новую картинку с USB-накопителя. Картинка заставки должна представлять собой растровый файл 24-бита, шириной 480 пикселей на высоту 272 пикселя, с названием gfs220_logo.bmp
  43. Панель управления и меню на русском языке
  44. Цветной сенсорный ЖК дисплей диагональю 4,3 дюйма (10,92 см)
  45. Настройка уровня громкости звуковых оповещений издаваемых устройством (Start/Пуск, Ready/Готово, Click/Щелчок, Warning/Предупреждение, Error/Ошибка и Critical/Критическое состояние)
  46. В случае возникновения ошибки, GLORY GFS-220F-CPR автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах), и на дисплее появляется соответствующее сообщение
  47. Легкий и полный доступ к тракту сортировщика для чистки и проведения технического обслуживания
  48. Разнообразие настроек и удобный интерфейс
  49. Занимает минимум места в кассовой зоне
  50. Дизайн GLORY GFS-220F-CPR сочетает в себе эргономику и удобство для пользователя
  51. Высокий эксплуатационный ресурс, гарантированный брендом GLORY Global Solutions (International) Limited
  52. Высокая надежность, подтвержденная тестами в крупнейших Российских и зарубежных банках
  53. Соответствует стандартам CE, EAC, RoHS
  54. Видео Сортировщик банкнот GLORY GFS-220F-CPR

Режимы работы и функции

GLORY GFS-220F-CPR может работать в следующих режимах:

1. MIX/СМЕСЬ. Режим пересчета смешанных валют. Устройство принимает распознанные банкноты различных валют и достоинств, подводит итог по номиналу и количеству. Количество и значение банкнот каждого типа валюты последовательно отображаются на сенсорном экране. После пересчета можно посмотреть информацию по банкнотам размещенным в каждом кармане (изображения банкнот в кармане накопителя, а так же изображения и причины помещения банкнот в карман отбраковки). В пересчете смешанных валют есть три дополнительных режима:

  • Mixed/Смешанные - пересчет пачек банкнот различных валют и достоинств
  • Face/Лицевая сторона - сортировка пачек банкнот различных валют и достоинств по лицевой стороне
  • Orient/Ориентация - сортировка пачек банкнот различных валют и достоинств по ориентации

2. MIXED/СМЕШАННЫЕ. Данный режим позволяет пересчитывать и оценивать банкноты различных достоинств в одной валюте. GLORY GFS-220F-CPR принимает распознанные банкноты различных достоинств и подводит итог по номиналу и количеству. После пересчета можно посмотреть информацию по банкнотам размещенным в каждом кармане (изображения банкнот в кармане накопителя, а так же изображения и причины помещения банкнот в карман отбраковки)

3. PCS/ПОШТУЧНО. Режим поштучного пересчета (простой пересчет количества листов). В режиме PCS/Поштучно детекторы проверки подлинности отключены, данный режим работает только в автоматическом режиме. Используйте данный режим для пересчета листов бумаги. Это могут быть не денежные документы (такие как чеки, билеты, ваучеры и т.д.) или банкноты, для которых данные о валюте еще не были загружены в устройство. При обработке листов, за исключением банкнот, может понадобиться отрегулировать интервал подачи под листы бумаги другой толщины. После пересчета можно посмотреть информацию по листам бумаги размещенным в каждом кармане (изображения листов бумаги в кармане накопителя, а так же изображения и причины помещения листов бумаги в карман отбраковки). В поштучном пересчете есть два дополнительных режима:

  • Mixed/Смешанные - для пачек с листами бумаги различного размера или в плохом состоянии. Устройство отбраковывает только ошибки подачи
  • Single/Единый - для пачек с листами бумаги одного размера. Устройство отбраковывает листы бумаги размера, отличающегося от первого поданного листа

4. FACE/ЛИЦЕВАЯ СТОРОНА. Сортировка по лицевой стороне (FACE). Данный режим позволяет сортировать банкноты по лицевой стороне (разделяя аверс и реверс). GLORY GFS-220F-CPR кладет первую банкноту в накопитель, а затем кладет все последующие банкноты, находящиеся той же лицевой стороной вверх в тот же карман и выводит на экран итоговую сумму и количество купюр. Банкноты, повернутые другой стороной вверх, уходят в карман отбраковки. Вы можете снова подать банкноты из кармана отбраковки без опорожнения накопителя для завершения сортировки. После пересчета можно посмотреть информацию по банкнотам размещенным в каждом кармане (изображения банкнот в кармане накопителя, а так же изображения и причины помещения банкнот в карман отбраковки). В сортировке по лицевой стороне есть два дополнительных режима:

  • Mixed/Смешанные - обработка банкнот смешанного достоинства
  • DD - обработка по достоинству первой банкноты

5. ORIENT/ОРИЕНТАЦИЯ. Режим сортировки по ориентации (ORIENT). Данный режим позволяет сортировать банкноты по ориентации (отделяя банкноты, поданные верхним краем вперед, от тех, которые были поданы нижнем краем вперед). GLORY GFS-220F-CPR кладет первую банкноту в накопитель, а затем кладет все последующие банкноты, повернутые тем же краем в тот же карман. Банкноты, повернутые другим краем, уходят в карман отбраковки. Для завершения сортировки вы можете снова подать банкноты из кармана отбраковки без опорожнения накопителя. После пересчета можно посмотреть информацию по банкнотам размещенным в каждом кармане (изображения банкнот в кармане накопителя, а так же изображения и причины помещения банкнот в карман отбраковки). В сортировке по ориентации есть два дополнительных режима:

  • Mixed/Смешанные - обработка банкнот смешанного достоинства
  • DD - обработка по достоинству первой банкноты

6. SINGLE/ЕДИНЫЙ. Пересчет по единому достоинству (SINGLE). Данный режим позволяет отделить банкноты одного достоинства от пачки банкнот смешанных достоинств. За один раз вы можете отделить банкноты одного достоинства, либо выбрав конкретное достоинство (выбор номинала производится в ручную), либо устройство считывает достоинство по первой банкноте (DD). Банкноты другого номинала, а так же подозрительные и нераспознанные банкноты будут отбракованы в карман возврата. После пересчета можно посмотреть информацию по банкнотам размещенным в каждом кармане (изображения банкнот в кармане накопителя, а так же изображения и причины помещения банкнот в карман отбраковки)

7. FIT/ATM/BRF. Сортировка по годности (ветхости). В режиме сортировки по годности, GLORY GFS-220F-CPR определяет физическое состояние банкноты, наличие повреждений, а так же наличие скотча. Есть два типа режимов проверки годности:

В сортировке по годности есть четыре дополнительных режима: (дополнительные режимы позволяют выделять изолированные банкноты из пачки похожих банкнот, однако если пачка включает множество банкнот различного достоинства, развернутые разными сторонами или краями, то проще будет рассортировать их в других режимах до сортировки по годности)

  • MIXED/СМЕШАННЫЕ: смешанного достоинства
  • MIXED+/СМЕШАННЫЕ+: смешанного достоинства плюс ориентация
  • DD: обработка по достоинству первой банкноты
  • DD+: обработка по достоинству первой банкноты плюс ориентация

Сортировщик перекладывает негодные банкноты в карман отбраковки вместе с другими отбраковками, такими как ошибки подачи и подозрительные банкноты. При использовании настроек DD, DD+ или MIXED+/СМЕШАННЫЕ+ годные банкноты другого достоинства и (или) ориентации также будут перенесены в карман отбраковки

GLORY GFS-220F-CPR использует принцип «виртуального кармана» для разделения различных типов банкнот, которые помещены в карман отбраковки. Сортировщик подсказывает оператору разделить содержимое кармана отбраковки на негодные банкноты, годные банкноты другого достоинства и (или) ориентации и прочие отбраковки (данная функция доступна только при активированной опции Split Display/Раздельный экран)

При работе устройства в режимах проверки годности мы рекомендуем активировать режим Add/Сложение и установить Grand Total/Суммарный итог в режим Auto/Автоматически. Это дает возможность завершить регистрацию обработанных банкнот без ручного вмешательства

Сортировщик выдает отдельные результаты пересчета и итоговые суммы для годных и негодных банкнот. После пересчета можно посмотреть информацию по банкнотам размещенным в каждом кармане (изображения банкнот в кармане накопителя, а так же изображения и причины помещения банкнот в карман отбраковки)

Сортировка по ветхости осуществляется по следующим признакам:

  • Загрязнение - грязь на поверхности, которая повышает оптическую плотность
  • Пятна - локальное скопление грязи и чернил на поверхности
  • Обесцвечивание - печать повреждена стиркой или в результате общего износа
  • Разрывы - повреждение, простирающееся от края банкноты
  • Дыры - повреждение в зоне, отступающей от края банкноты
  • Лента - наличие самоклеящейся ленты, использованной для ремонта порванной банкноты
  • Залом - острые складки на банкноте
  • Загнутые углы - угол банкноты свернут
  • Отсутствующие углы - угол банкноты оторван или отрезан
  • Надписи (включая печать) - намеренное изменение внешнего вида банкноты

8. ISSUED/ВЫПУСК. Сортировка по выпуску (ISSUED). Данный режим позволяет разделять пачки банкнот смешанных выпусков. GLORY GFS-220F-CPR помещает подаваемую банкноту первого выпуска в накопитель, а остальные выпуски в карман отбраковки (постоянно убирайте обработанные банкноты из накопителя и снова подавайте банкноты из кармана отбраковки до тех пор, пока все банкноты не будут рассортированы по выпускам). После пересчета можно посмотреть информацию по банкнотам размещенным в каждом кармане (изображения банкнот в кармане накопителя, а так же изображения и причины помещения банкнот в карман отбраковки). В сортировке по выпуску есть два дополнительных режима:

  • MIXED/СМЕШАННЫЕ - обработка банкнот смешанного достоинства
  • DD - обработка по достоинству первой банкноты

9. BATCH/ПАРТИЯ. Фасовка по количеству банкнот, количеству номиналов и сумме. Режим партии позволяет настраивать Счетчик и Значение банкнот, которые будут обрабатываться партией. Устройство продолжит добавлять банкноты к партии до тех пор, пока не будет достигнуто заданное количество или значение, по достижении заданной точки сортировщик встанет на паузу до опорожнения накопителя

Если оператор убирает банкноты из накопителя до достижения предела партии, GLORY GFS-220F-CPR выведет на экран сообщение Batch is not complete!/Партия не завершена!. Оператор должен коснуться кнопки "OK" для отмены сообщения, при этом устройство возобновит пересчет с нуля при добавлении банкнот в подающий карман. Если оператор не убирает банкноты из накопителя и продолжает добавлять банкноты в подающий карман, сортировщик не будет отображать сообщение Batch is not complete!/Партия не завершена!, он продолжит подсчет от достигнутой общей суммы для банкнот, уже находящихся в накопителе

На работу в режиме Batch/Партия влияет параметр автоматического окончания партии (данная опция определяет автоматический сброс сообщения Batch not complete!/Партия не завершена!)

В режиме пересчета Single/Единый доступен третий вариант Smart/Интеллектуальный. Он позволяет устанавливать различные лимиты количества (не значения) для достоинств. Тогда при обработке каждого достоинства используется соответствующий лимит. Лимит по умолчанию (минимальный) для каждого достоинства - пять банкнот

Настройки партии сохраняются при изменении режимов пересчета, за исключением случаев, когда вы выходите из режима пересчета Single/Единый после использования опции Smart/Интеллектуальный. Так как эта опция недоступна в других режимах пересчета, режим Batch/Партия выключается

10. ADD/СЛОЖЕНИЕ. Режим Add/Сложение изменяет способ обработки итоговых сумм устройством. Если данная функция не включена, GLORY GFS-220F-CPR показывает итоговую сумму по банкнотам, пересчитанным в одной пачке. После пересчета пачки и опорожнения всех карманов сортировщик сбрасывает итоговую сумму и готов для следующей операции пересчета. Если данная функция включена, устройство накапливает итоговые суммы из различных пачек банкнот и отображает суммарный итог. После пересчета пачки и опорожнения всех карманов сортировщик добавляет текущую итоговую сумму к суммарному итогу и сбрасывает текущую итоговую сумму. После пересчета можно посмотреть информацию по банкнотам размещенным в каждом кармане (изображения банкнот в кармане накопителя, а так же изображения и причины помещения банкнот в карман отбраковки). При использовании режима Add/Сложение итоговые суммы включают суммарный итог, а также дневной итог

11. END OF DAY/КОНЕЦ ДНЯ. Функция вывода на экран статистики, которая хранится в памяти сортировщика. Статистика показывает количество и значение каждого достоинства в выбранной в данный момент валюте, банкноты которой были обработаны за период, указанный в верхней части экрана. Статистика доступна для всех типов валют, данные о которых загружены в устройство. Доступны несколько действий:

  • Отображение итоговых сумм за текущий день, а не за диапазон дат
  • Отображение итоговых сумм для выделенной даты. GLORY GFS-220F-CPR хранит итоговые суммы за последние 30 дней, когда он использовался (не обязательно последовательных дней). В полночь устройство начинает новый день с нулевых итоговых сумм
  • Удаление статистики. (удаление статистики по всем валютам или только по отображаемой валюте)
  • Переключение между итоговыми суммами по смешанным, годным и негодным валютам (Примечание: для нерегулируемого (BRF/ATM) и регулируемого (FIT/ГОДНОСТЬ) режимов проверки годности ведется раздельная статистика)
  • Печать статистики. (печать статистики по всем валютам или только по отображаемой валюте)
  • Просмотр итоговых сумм для других валют

12. Сверка серийных номеров (сканирование/OCR). Функция сравнения серийных номеров (сканирование/OCR) в режиме реального времени. Сортировщик может распознавать и сравнивать, как левый, так и правый серийные номера банкноты (серия и номер). Детектор оптического распознавания (OCR) переводит серийный номер на отсканированной банкноте в текст. Отображение серийных номеров банкнот на дисплее сортировщика (изображение и текст - при включенной функции OCR). У некоторых типов валют есть два серийных номера. В этом случае второй серийный номер отображается в строке под первым номером. Сохранение серийных номеров банкнот в памяти сортировщика (изображение и текст), а так же, возможность сохранения на USB Flash носитель или микро SD-карту (данная опция определяет, сохраняются ли изображения банкнот, результаты пересчета, серийные номера и информация об устройстве на выбранный носитель информации)


Виды контроля

Блок детекции подлинности GLORY GFS-220F-CPR выполнен на уровне профессиональной банковской техники, сортировщик в автоматическом режиме, самостоятельно, проведет контроль и проверку банкноты по следующим признакам:

  1. Контроль видимого образа (2CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в видимом свете. В аппарате используется сразу два CIS сканера, что позволяет получить видимые образы каждой банкноты сразу с двух сторон за один просчет
  2. Контроль изображения в ИК спектре на просвет и отражение (2CIS). Технология CIS сканирования всей площади банкноты позволяет проверить 100% площади каждой пересчитанной купюры в инфракрасном диапазоне спектра (800-1000 нм). В сортировщике используется сразу два CIS сканера, что позволяет получить ИК образы каждой банкноты сразу с двух сторон за один просчет. Контроль наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками
  3. Ультрафиолетовый (отражающий)/флуоресцентный (передающий) контроль. Несколько ультрафиолетовых и флуоресцентных датчиков обеспечивают проверку фонового свечения банкнотной бумаги в УФ спектре. Проверка данного машиночитаемого признака позволяет выявить фальшивые банкноты, имеющие отличия от подлинных денежных знаков в фоновом свечении банкнотной бумаги при воздействии УФ излучения
  4. Магнитный контроль. Две одноканальные головки и одна решетка позволяют контролировать наличие магнитных свойств у серии, номера и элементов изображения банкноты
  5. Датчик наличия скотча. TDM модуль распознавания липкой ленты (измеряет толщину банкноты для определения наличия липкой ленты). GLORY GFS-220F-CPR уверенно определяет сдвоенные банкноты и скотч. Распознавание ленты по всей ширине банкноты. Качественная детекция скотча во всех режимах работы
  6. Контроль оптической плотности. Оптическая плотность банкнотной бумаги определяется как среднее значения пропускания ИК света, прошедшего через банкноту
  7. Геометрический контроль. Контроль геометрических размеров банкнот по длине и ширине
  8. Проверка на целостность. Контроль банкнот с большим отсутствующем фрагментом
  9. Проверка на сдвоенность и контроль прохождения банкнот цепочкой. Для точной обработки банкнот устройством, в нем установлена надежная система транспортировки, которая равномерно и плавно перемещает банкноты. Она знает, когда подается более одной банкноты одновременно (сдвоенные банкноты) и когда банкноты находятся слишком близко друг к другу (потоки - банкноты, идущие встык или с наложением). Такие ошибки подачи перемещаются в карман отбраковки и исключаются из итоговых сумм из-за невозможности получить надежный результат
  10. Контроль замятия банкнот. Детекция замятия банкнот по ходу их движения в тракте позволяет избежать повреждения большого количества банкнот. Обычно замятия возникают при попадании в тракт сортировщика посторонних предметов (канцелярские скрепки, бумага и т.п.). В этом случае первая просчитанная банкнота застревает, но во избежание физического повреждения остальных денежных знаков GLORY GFS-220F-CPR прекращает работу и выводит на экран соответствующее сообщение
  11. Сравнение серийных номеров (сканирование/OCR в режиме реального времени). Детектор оптического распознавания (OCR) переводит серийный номер на отсканированной банкноте в текст. Данная функция позволяет считывать серийный номер с банкноты, отображать его на дисплее (изображение и текст), печатать на принтере, передавать на ПК, USB Flash носитель или микро SD-карту

Подключение внешних устройств

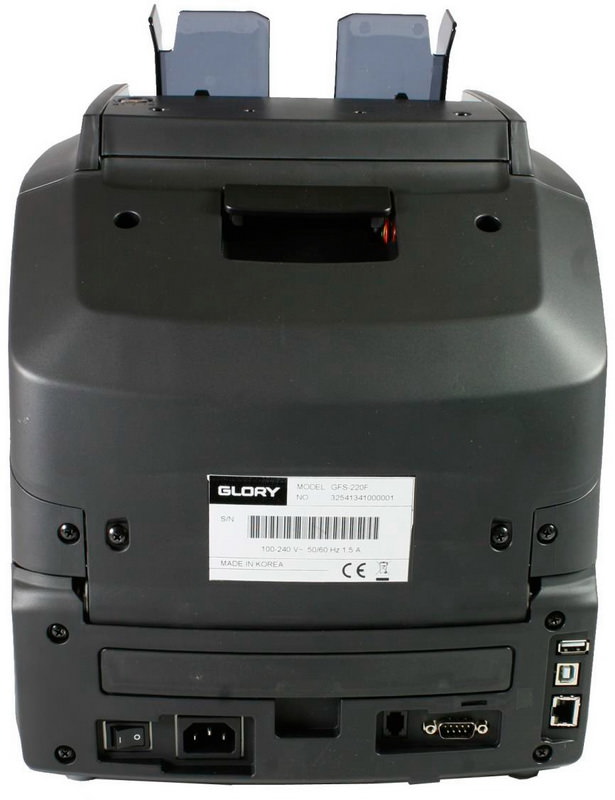

С помощью разъемов на задней панели GLORY GFS-220F-CPR, Вы можете подключить различные устройства:

  1. USB A (хост) - Для подключения USB-накопителя
  2. USB B (устройство) - Для подключения компьютера
  3. Слот microSD - Для подключения микро SD-карт
  4. Ethernet (LAN) - Для подключения к компьютеру или сети
  5. RS232C (серийный) - Для подключения компьютера или внешнего принтера
  6. C/D (порт дискретных данных) - Для подключения выносного дисплея для данных пересчета

С USB-накопителя (файловая система FAT32) вы можете загрузить на устройство такие данные, как обновления программного обеспечения и дополнительные валюты. Вы можете выгрузить такие данные, как результаты пересчета и изображения банкнот, с устройства на USB-накопитель или микро SD-карту (только стандартные SD-карты или карты высокой емкости типа SDHC). Всегда используйте USB-накопители и микро SD-карты надежных брэндов

Подключение компьютера (ПК)

Вам может понадобиться отправить на компьютер информацию с GLORY GFS-220F-CPR для анализа и использования в других приложениях, таких как система управления наличными (CMS). Вы можете подключить компьютер к порту RS232C (серийный), USB B или к порту Ethernet (LAN)

При использовании порта RS232C (серийный):

  • Используйте 9-контактный серийный кабель с переходниками «штырь-гнездо» с дополнительным кабелем (доступен у авторизованной службы поддержки компании Glory Global Solutions)
  • Настройте протокол связи для соответствующего порта на компьютере на:
    • Асинхронную связь
    • 115200 бод
    • 8 битов данных
    • 1 стоповый бит
    • Без четности

Подключение внешнего принтера

Вам может понадобиться распечатать информацию с экрана устройства на внешнем принтере. Вы можете использовать любой принтер, который поддерживает протокол ESC/POS. Подключите принтер к порту RS232C (серийный) с помощью 9-контактного серийного кабеля с переходниками «штырь-гнездо». Настройте протокол связи для порта RS232C (серийный) под ваш принтер:

  1. Коснитесь кнопки Printer/Принтер для настройки интерфейса принтера устройства
  2. Коснитесь кнопки Printing Mode/Режим печати для переключения между автоматическим и ручным режимами. В ручном режиме печати оператор должен нажать программируемую функциональную кнопку для отправки информации на принтер. В автоматическом режиме сортировщик сам отправляет данные обо всех обработанных банкнотах на принтер
  3. Коснитесь кнопки Internal/Встроенный для переключения внутреннего принтера между On/Вкл. и Off/Выкл. Даже при наличии встроенного принтера он не будет работать, пока эта опция не активирована
  4. Коснитесь кнопки External/Внешний для переключения внешнего принтера между On/Вкл. и Off/Выкл. Даже при подключенном внешнем принтере он не будет работать, пока эта опция не активирована
  5. Коснитесь кнопки Footer Line/Нижний колонтитул для выбора количества пустых строк для добавления в каждой распечатке. Таким образом регулируется интервал между отчетами или блоком результатов на чековой ленте. Коснитесь кнопки несколько раз, чтобы пролистать опции: от 0 до 9 строк
  6. Коснитесь кнопки Printing Format/Формат печати для переключения между нормальным, коротким и окончательным форматом. Это влияет на распечатку результатов пересчета. Короткий формат печати дает максимальную скорость передачи данных и предназначен для использования с программами, запущенными на компьютере, подключенном к серийному порту
  7. Касайтесь кнопок Baud Rate/Скорость в бодах, Data Bit/Бит данных, Stop Bit/Стоповый бит и Parity Bit/Бит четности для конфигурирования порта внешнего принтера для вашего внешнего принтера, несколько раз коснитесь каждой кнопки для просмотра доступных значений
  8. Значения по умолчанию:
    • 115200 бод
    • 8 битов данных
    • 1 стоповый бит
    • Без четности

Подключение выносного дисплея

Вы можете отправлять количество и значение банкнот в обработке на дополнительный выносной дисплей. Это позволяет оператору или клиенту легче контролировать устройство. Дисплей подключается к порту дискретных данных (C/D) сортировщика с помощью входящего в комплект поставки кабеля (данный кабель не входит в комплект поставки GLORY GFS-220F-CPR). Дисплей получает электропитание от устройства через интерфейс

GLORY GFS-220F-CPR можно укомплектовать двумя видами дисплеев:

  1. Светодиодный выносной дисплей - Представляет собой семисегментный светодиодный дисплей, который дублирует итоговые суммы, показанные на экране сортировщика, при этом количество указывается в верхней строке экрана, а значения - в нижней строке. В верхней части этого экрана есть кнопка для сброса данных, в комплект поставки дисплея входит кабель 1 м
  2. Жидкокристаллический выносной дисплей - Представляет собой цветной ЖК-дисплей размером 4,3 дюйма, который полностью дублирует информацию, показанную на экране сортировщика, а не только количество и значения по итоговым суммам. На нем есть разъемы для компьютера (USB), выносного светодиодного дисплея (С/D-Out), а также самого устройства (C/D-In)

Подключение к сети Ethernet

В меню устройства коснитесь кнопки Ethernet для настройки интерфейса сети Ethernet. Коснитесь кнопки IP Config/Конфигурация IP для переключения между DHCP (динамический) Static (статический) IP-адресами. Коснитесь кнопки Ethernet Setup/Настройка Ethernet для настройки следующих параметров:

  • Локальный или удаленный IP-адрес
  • Номера локального или удаленного портов
  • Адрес подсети
  • Адрес шлюза

Если вы выбрали DHCP, вы не сможете назначить статические IP-адрес, адрес подсети и шлюза. Нажмите кнопку Пуск/Останов, чтобы закрыть меню и использовать новые настройки


Техническое обслуживание

Сортировщик GLORY GFS-220F-CPR - сложное техническое устройство, имеющее большое количество чувствительных датчиков для различных высокотехнологичных функций (например, проверка подлинности банкнот, определение номинала, сортировка, распознавание серийного номера и т.д.). Для обеспечения безаварийной работы требуется проведение следующих видов сервисного обслуживания:

  1. Ежедневное обслуживание
  2. Еженедельное обслуживание
  3. Ежемесячное обслуживание

Важно!

  • При проведении очистки старайтесь не повредить сортировщик. С особой аккуратностью следует обращаться с сенсорным экраном, детекторами и датчиками внутри устройства
  • Если на устройстве скопилось большое количество пыли или грязи, свяжитесь с авторизованной службой поддержки компании Glory Global Solutions для получения информации о том, как очистить устройство, не вызвав его повреждения

Ежедневное обслуживание. В процессе ежедневного обслуживания проводится очистка датчиков и детекторов (зоны очистки) устройства с помощью кисточки или мягкой ткани без ворса, Вы так же можете использовать портативный пылесос с маленькой пластмассовой насадкой для удаления пыли и частиц бумаги из подающего кармана, карманов верхнего и нижнего протяжных механизмов и рабочей зоны. Протрите сенсорный экран и корпус влажной безворсовой тканью, начав с экрана

Еженедельное обслуживание. В процессе еженедельного обслуживания проводится очистка всех детекторов, датчиков обнаружения, роликов, а так же внешних частей устройства (зоны очистки). Если вы обрабатываете большие объемы банкнот или очень грязные и жирные купюры или устройство интенсивно используется более 1-ой рабочей смены в день - Вам придется чистить сортировщик чаще чем раз в неделю

  • Очистка детекторв и датчиков обнаружения. Используйте кисточку с мягкой щетиной для аккуратного удаления пыли, не давайте пыли попадать в зазоры. Затем используйте сухую безворсовую хлопчатобумажную ткань, чтобы протереть стеклянные поверхности датчиков и детекторов. Чтобы ранее стертая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного датчика и детектора
  • Очистка роликов. Используйте влажную безворсовую хлопчатобумажную ткань для очистки поверхности роликов, поворачивая их вручную, для очистки всей поверхности, и слегка нажимая на них. Просушите ролики другим куском ткани. Чтобы ранее стертая пыль не поцарапала поверхность, используйте чистую ткань или чистый участок ткани для каждого отдельного ролика
  • Очистка корпуса. Проверьте сортировщик на наличие повреждений. Используйте влажную, но так, чтобы с нее не капала вода, безворсовую хлопчатобумажную ткань, специальную салфетку или губку для очистки поверхности корпуса. Протрите внешние части устройства круговыми движениями, следите за тем, чтобы жидкость не попадала внутрь устройства. Если вам не удается удалить загрязнения водой, добавьте к воде немного жидкого мыла (пропорция - 5 частей воды на 1 часть моющего средства). После очистки, протрите внешние части устройства, чистой, сухой тканью без ворса

Зоны очистки сортировщика GLORY GFS-220F-CPR:

  1. Лоток для пыли
  2. Подающий карман и сенсорный экран (точное расположение датчиков и роликов, можно посмотреть в "Руководстве пользователя" (входит в комплект поставки)
    • Опорные ролики
    • Съемные ролики
    • Захватные ролики
    • Датчики подающего кармана
    • Сенсорный экран
  3. Детекторы и датчик замятия 0 (верхний) (точное расположение датчиков и детекторов, можно посмотреть в "Руководстве пользователя")
    • Датчики обнаружения (замятие 0) - верхние
    • Система CIS - верхняя
    • Магнитный детектор - одна решетка и две головки
    • Детектор липкой ленты - верхний
    • Ультрафиолетовый/флуоресцентный детектор - верхний
  4. Детекторы и датчик замятия 0 (нижний) (точное расположение датчиков и детекторов, можно посмотреть в "Руководстве пользователя")
    • Датчики обнаружения (замятие 0) - нижние
    • Полоса инфракрасного луча
    • Система CIS (нижняя)
    • Детектор липкой ленты - нижний
    • Ультрафиолетовый/флуоресцентный детектор (нижний)
  5. Датчики карманов и замятие 4 (точное расположение датчиков, можно посмотреть в "Руководстве пользователя")
    • Датчики кармана отбраковки
    • Призмы кармана отбраковки
    • Датчики накопителя (передающие)
    • Датчики накопителя (приемные)
  6. Датчики замятия 2 и замятия 5 (точное расположение датчиков, можно посмотреть в "Руководстве пользователя")
    • Датчики обнаружения (замятие 2 - верхние)
    • Датчики обнаружения (замятие 2 - нижние)
    • Датчики обнаружения (замятие 5 - верхние и нижние)

Ежемесячное обслуживание. Ежемесячное обслуживание GLORY GFS-220F-CPR включает следующие работы:

  1. Очистка тракта прибора от грязи, пыли, обрывков бумаги
  2. Синхронизация работы основного и вспомогательного двигателей, а также полная калибровка всех датчиков в блоке детекции
  3. Сбор информации о работе аппарата (объём просчитанной денежной массы, причины и признаки отбраковки и т.д.) и предложение оптимального алгоритма работы устройства
  4. По мере поступления обновленного программного обеспечения (ПО) проводится перезапись ПО на аппарате для более надёжного контроля подлинности и отбраковки новых видов поддельных банкнот
  5. Выполнение полного комплекса работ в соответствии с сервисной документацией "GFS-220 Service Manual, Glory Global Solutions Ltd"

Внимание! Ежемесячное обслуживание сортировщика GLORY GFS-220F-CPR должно проводиться только сертифицированными специалистами Авторизованного сервис-центра. В случае нарушения периодичности технического обслуживания, производитель имеет право снять оборудование с гарантийного обслуживания!

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Пожалуйста, не проводите работы по техническому и сервисному обслуживанию самостоятельно!


Устранение неисправностей

В случае возникновения ошибки, GLORY GFS-220F-CPR автоматически прекращает работу, подает звуковой сигнал (при включенных звуковых сигналах), и на дисплее появляется соответствующее сообщение. Сортировщик не содержит деталей для обслуживания или замены пользователем. Если устройство работает неправильно и неполадку невозможно устранить методами описанными ниже, свяжитесь с авторизованной службой поддержки для обслуживания устройства квалифицированным техником с использованием разрешенных запчастей и инструментов

Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства!

Сортировщик не запускается (если экран пуст, а протяжный механизм не производит никаких звуков)

  1. Убедитесь, что устройство включено
  2. Убедитесь, что кабель питания подключен и плотно сидит в гнездах на обоих концах
  3. Убедитесь, что розетка питания включена
  4. Замените кабель питания (приобретите шнур с вилкой у ближайшего дистрибьютора или авторизованного сервисного центра)

Сортировщик отбраковывает слишком много банкнот (если вы обнаружили, что количество отбраковок выше, чем ожидалось)

  1. Убедитесь, что вы правильно укладываете банкноты в подающий карман (подготовка банкнот)
  2. Поддерживайте устройство в чистоте (очистка GLORY GFS-220F)
  3. Убедитесь, что интервал подачи настроен правильно (настройка интервала подачи)

Сообщения

GLORY GFS-220F-CPR выводит на экран сообщения, чтобы уведомить о своем состоянии и просит предпринять действия. Некоторые сообщения предоставляют вам информацию и инструкции. Другие сообщения указывают на источник ошибки и корректирующие действия, которые необходимо предпринять, например, перезагрузить устройство

  • COVER OPEN / КРЫШКА ОТКРЫТА - Код 0101 - Close the upper cover/Закройте верхнюю крышку (Верхняя крышка открыта)
  • COVER OPEN / КРЫШКА ОТКРЫТА - Код 0102 - Close the lower cover/Закройте нижнюю крышку (Нижняя крышка открыта)
  • JAM / ЗАМЯТИЕ - Код 0201 - Clear the upper transport and press the key/Очистите верхний протяжный механизм и нажмите кнопку <Выход> (Банкноты не прошли датчик замятия 0)
  • JAM / ЗАМЯТИЕ - Код 0202 - Clear the upper transport and press the key/Очистите верхний протяжный механизм и нажмите кнопку <Выход> (Банкноты прошли датчик замятия 0, но не прошли датчик замятия 2)
  • JAM / ЗАМЯТИЕ - Код 0203 - Clear the lower transport and press the key/Очистите нижний протяжный (Банкноты не прошли датчик замятия)
  • JAM / ЗАМЯТИЕ - Код 0205 - Clear the lower transport and press the key/Очистите нижний протяжный механизм и нажмите кнопку <Выход> (Банкноты не прошли селектор)
  • JAM / ЗАМЯТИЕ - Код 0206 - Clear the lower transport and press the key/Очистите нижний протяжный механизм и нажмите кнопку <Выход> (Банкноты не прошли датчик замятия 4)
  • JAM / ЗАМЯТИЕ - Код 0207 - Clear the lower transport and press the key/Очистите нижний протяжный механизм и нажмите кнопку <Выход> (Банкноты не прошли датчик замятия 5)
  • DETECTOR FAULT / СБОЙ ДЕТЕКТОРА - Код 0301 - Check the encoder and press the key/Проверьте энкодер и нажмите кнопку <Выход> (Вызовите сервисного инженера)
  • CLEAR HOPPER / ОЧИСТИТЕ ПОДАЮЩИЙ КАРМАН - Код 0401 - Clear the feed hopper/Очистите подающий карман (В подающем кармане остаются неподанные банкноты)
  • CLEAR POCKET / ОЧИСТИТЕ КАРМАН - Код 0601 - Remove unfit notes from the reject pocket/Извлеките негодные банкноты из кармана отбраковки (В кармане отбраковки обнаружены негодные банкноты)
  • CLEAR POCKET / ОЧИСТИТЕ КАРМАН - Код 0602 - Remove all notes from the reject pocket/Извлеките все банкноты из кармана отбраковки (В кармане отбраковки обнаружены неподсчитанные банкноты)
  • CLEAR POCKET / ОЧИСТИТЕ КАРМАН - Код 0603 - Remove all notes from the stacker/Извлеките все банкноты из накопителя (В накопителе обнаружены неподсчитанные банкноты)
  • COUNT ERROR / ОШИБКА ПЕРЕСЧЕТА - Код 0701 - Check the selector and clear the feed hopper, reject pocket and stacker pocket/Проверьте селектор и очистите подающий карман, карман отбраковки и накопитель (Вызовите сервисного инженера)
  • COUNT ERROR / ОШИБКА ПЕРЕСЧЕТА - Код 0702 - Check the selector and clear the feed hopper, reject pocket and stacker pocket/Проверьте селектор и очистите подающий карман, карман отбраковки и накопитель (Вызовите сервисного инженера)
  • COMM ERROR / ОШИБКА СВЯЗИ - Код 0901 - Turn the power off and on/Отключите и включите питание (DIP не отвечает)
  • COMM ERROR / ОШИБКА СВЯЗИ - Код 0904 - Turn the power off and on/Отключите и включите питание (CPU1 не возможно синхронизировать)
  • PROGRAM ERROR / ПРОГРАММНАЯ ОШИБКА - Код 1001 - Update the FPGA program/Обновите программу FPGA (Программа FPGA устарела - получите и загрузите обновленную версию)
  • PROGRAM ERROR / ПРОГРАММНАЯ ОШИБКА - Код 1002 - Re-load the software/Перезагрузите программное обеспечение (Основное ПО и ПО DIP несовместимы - получите и загрузите обновленную версию)
  • PROGRAM ERROR / ПРОГРАММНАЯ ОШИБКА - Код 1003 - Re-load the software/Перезагрузите программное обеспечение (Основное ПО и ПО DIP несовместимы - получите и загрузите обновленную версию)
  • SENSOR ERROR / ОШИБКА ДАТЧИКА - Код 1101 - Check the upper CIS detector/Проверьте верхний детектор CIS (Вызовите сервисного инженера)
  • SENSOR ERROR / ОШИБКА ДАТЧИКА - Код 1102 - Check the lower CIS detector/Проверьте нижний детектор CIS (Вызовите сервисного инженера)
  • SENSOR ERROR / ОШИБКА ДАТЧИКА - Код 1103 - Check the UV detector/Проверьте УФ-детектор (Вызовите сервисного инженера)
  • SENSOR ERROR / ОШИБКА ДАТЧИКА - Код 1104 - Check the magnetic detector/Проверьте магнитный детектор (Вызовите сервисного инженера)
  • SENSOR ERROR / ОШИБКА ДАТЧИКА - Код 1105 - Check the tape detector/Проверьте детектор липкой ленты (Вызовите сервисного инженера)
  • CALIBRATION ERROR / ОШИБКА КАЛИБРОВКИ - Код 1201 - Calibrate the upper CIS detector/Откалибруйте верхний детектор CIS (Вызовите сервисного инженера)
  • CALIBRATION ERROR / ОШИБКА КАЛИБРОВКИ - Код 1202 - Calibrate the lower CIS detector/Откалибруйте нижний детектор CIS (Вызовите сервисного инженера)
  • CALIBRATION ERROR / ОШИБКА КАЛИБРОВКИ - Код 1203 - Calibrate the UV detector/Откалибруйте УФ-детектор (Вызовите сервисного инженера)
  • CALIBRATION ERROR / ОШИБКА КАЛИБРОВКИ - Код 1204 - Calibrate the magnetic detector/Откалибруйте магнитный датчик (Вызовите сервисного инженера)
  • CALIBRATION ERROR / ОШИБКА КАЛИБРОВКИ - Код 1205 - Calibrate the tape detector/Откалибруйте детектор липкой ленты (Вызовите сервисного инженера)
  • STOP / ОСТАНОВ - Код 5001 - Machine was stopped by the user/Устройство остановлено пользователем (Пользователь остановил устройство нажатием кнопки)
  • STOP / ОСТАНОВ - Код 5002 - Machine was stopped by the Stop command/Устройство остановлено по команде "Остановка" (Пользователь остановил устройство нажатием кнопки)
  • CMS - Код 6001 - Check the connection with the host/Проверьте соединение с хостом (Соединение с хостом было потеряно)

Если GLORY GFS-220F-CPR выводит сообщение о необходимости очистить карман, который уже пуст, это может указывать на высокий уровень освещенности, который мешает правильной работе датчиков карманов. Устройство запрещается устанавливать в границах прямого попадания искусственного или солнечного света (меры предосторожности)

Если у вас не получается решить проблему с помощью указанных действий, или выше не приведен пример сообщения от устройства, свяжитесь с авторизованной службой поддержки компании Glory Global Solutions

Настройка интервала подачи

Интервал подачи - это расстояние между роликами, которые захватывают банкноты из подающего кармана. Эти ролики должны захватывать банкноты надежно и равномерно - интервал должен быть достаточно большим, чтобы банкноты свободно проходили, но достаточно маленьким, чтобы избежать одновременной подачи двух банкнот

Оптимальный интервал подачи зависит от валюты и состояния обрабатываемых банкнот. Перед началом работы с новым типом банкнот необходимо обработать одну пачку и убедиться, что сортировщик подает банкноты равномерно и пересчитывает их правильно. Если нет, то вам нужно настроить интервал подачи:

  • Если одновременно подается две или более банкноты (дубли) или последовательно идущие банкноты перекрывают друг друга (цепь), интервал необходимо уменьшить
  • Если подача неравномерная, интервал необходимо увеличить

На верхней части устройства есть регулятор, который можно поворачивать с помощью монеты:

  • Для уменьшения интервала поверните регулятор против часовой стрелки на половину деления
  • Для увеличения интервала поверните регулятор по часовой стрелке на половину деления

Повторяйте эти действия до тех пор, пока сортировщик не начнет подавать банкноты корректно. Когда GLORY GFS-220F-CPR выходит с завода, регулятор интервала подачи установлен в центральное положение между "+" и "-". Такой интервал подходит для валют, где используются банкноты средней толщины

Примечание

  • Меньший интервал обычно требуется для полимерных, а не бумажных банкнот
  • При совместной обработке банкнот или листов бумаги различной толщины будет сложно подобрать интервал, и работа загрузочного механизма может нарушиться

На экране Reject Reasons/Причины отбраковки можно посмотреть причину неправильной подачи:

  • Цепь - возможно интервал подачи слишком большой
  • Дубль - возможно интервал подачи слишком большой
  • Сдвиг - интервал подачи может быть больше с одной стороны загрузочного механизма, чем с другой

Если даже после настройки интервала подачи сортировщик подает и пересчитывает банкноты неправильно, очистите захватное устройство, съемное устройство и опорные ролики в загрузочном механизме (Очистка GLORY GFS-220F-CPR)

Если устройство все равно подает и пересчитывает банкноты неправильно, может понадобиться перезагрузить интервал подачи. Свяжитесь с авторизованной службой поддержки компании Glory Global Solutions

Очистка при замятии

Ниже описано, как извлечь банкноты из различных частей устройства. После устранения причины замятия сортировщик выпустит все банкноты, оставшиеся на протяжном механизме. После этого можно работать с устройством как обычно. Если оставшиеся банкноты вывести невозможно, GLORY GFS-220F-CPR сообщит об этом. Внимание! Не пытайтесь снять корпус или получить доступ к внутренним частям устройства!

  1. Извлечение банкнот из загрузочного механизма
    • Извлеките пачку банкнот из подающего кармана.
    • Откройте верхнюю крышку
    • Поверните загрузочный механизм, приподнимите его над подающим карманом и удерживайте в таком положении
    • Удерживая загрузочный механизм, осторожно вытяните замятые банкноты из загрузочных роликов, старайтесь не порвать банкноты
    • Верните загрузочный механизм в исходное положение
    • Закройте верхнюю крышку и зафиксируйте ее, подняв защелку
  2. Извлечение банкнот из верхнего протяжного механизма
    • Откройте верхнюю крышку
    • Извлеките все банкноты из верхнего протяжного механизма
    • Закройте верхнюю крышку и зафиксируйте ее, подняв защелку
  3. Извлечение банкнот из нижнего протяжного механизма
    • Откройте верхнюю секцию, подняв зеленые рычаги
    • Извлеките все банкноты из нижнего протяжного механизма
    • Закройте верхнюю секцию, чтобы рычаги встали на место

Остановка сортировщика (остановка устройства во время работы)

  1. Нажмите кнопку "Пуск/Останов" на панели управления
  2. Извлеките банкноты из подающего кармана
  3. Извлеките банкноты из накопителя и кармана отбраковки

Примечание. Это аварийная остановка. Устройство немедленно прекратит подачу банкнот. Банкноты, находящиеся на протяжном механизме, могут не попасть в соответствующие карманы

Перезапуск сортировщика (в редких случаях устройство может зависнуть, нажатие на кнопки не дает никакого эффекта)

  1. Извлеките банкноты из подающего кармана
  2. Извлеките банкноты из накопителя и кармана отбраковки
  3. Отключите питание
  4. Подождите три секунды
  5. Включите питание

Подготовка банкнот (поврежденные банкноты могут застрять в устройстве, а фрагменты могут попасть в протяжный механизм, для максимальной работоспособности устройства тщательно подготовьте банкноты)

  1. Разверните банкноты веером и уберите сильно поврежденные
  2. Постучите пачкой банкнот по рабочей поверхности, чтобы выровнять края
  3. Отрегулируйте направляющие банкнот на загрузочном механизме под длину банкнот
  4. Всегда используйте направляющие банкнот. Они обеспечивают ровное положение банкнот при входе в загрузочный механизм и, таким образом, сокращают количество банкнот, отбракованных из-за ошибки подачи
  5. Запрещается подавать банкноты, скрепленные скобами, скрепками или резинкой!

Меры предосторожности

Для обеспечения долговечной и надежной работы GLORY GFS-220F-CPR, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

  1. Размещайте устройство на твердой плоской поверхности
  2. Не рекомендуется устанавливать сортировщик GLORY в нижеследующих местах, из-за возникновения угрозы безопасности и возможности ускоренного износа сортировщика, что может привести к выходу его из строя
    • В запыленном месте
    • В месте, где на него может попасть вода
    • В месте с прямым искусственным или солнечным светом
    • В месте с потоками воздуха от кондиционеров, вентиляторов и т.п.
    • В месте с высокой температурой, высокой влажностью или низкой температурой
    • В месте с летучими газами или воспламеняющимися материалами
    • На расстоянии менее 1 м от нагревательных приборов
  3. Предусмотрите свободное место для открывания и закрывания крышек и доступа для работы, а также для чистки и проведения технического обслуживания
  4. Поставляемый с устройством шнур питания следует включать только в заземленную розетку
  5. Для обеспечения безопасности и устранении электростатических разрядов и помех необходимо выполнить заземление (класса D). Кроме того, провод заземления запрещается использовать совместно с другими устройствами. В случае возникновения вопросов по заземлению проконсультируйтесь с официальным дистрибьютором и уполномоченным дилером продукции Glory Global Solutions (International) Limited
  6. Не используйте шнур электропитания и вилку для других целей. В случае утери или повреждения, приобретите шнур с вилкой у ближайшего дистрибьютора или авторизованного сервисного центра. Прилагаемый шнур электропитания и вилка предназначены и аттестованы для подключения к этому изделию
  7. Не используйте удлинитель электропитания или разветвитель. Обязательно используйте выделенную розетку. Обязательно полностью вставляйте вилку шнура электропитания в розетку
  8. Во время работы устройства не отключайте питание, не отсоединяйте вилку электропитания из розетки и не открывайте крышки
  9. Не модифицируйте GLORY GFS-220F-CPR и не устанавливайте в него модифицированные детали. Более того, не снимайте узлов, процедуры для которых не приведены в "Руководстве пользователя" (входит в комплект поставки), а также крышки и детали, закрепленных винтами, имеющие блокировки и пломбы. Разбирать устройство строго запрещено для всех, кроме специально подготовленных технических специалистов. Несоблюдение этого требования влечет за собой отзыв гарантии и может стать причиной неправильной работы устройства или травм персонала
  10. Не допускайте попадание влаги в процессе очистки на электрические детали внутри изделия
  11. Не прилагайте чрезмерных усилий при открытии крышек сортировщика
  12. Не прикасайтесь к дисплею острыми предметами, такими как ручка, карандаш и т.п.
  13. Если GLORY GFS-220F-CPR не используется в течение долгого времени, во избежание повреждений и загрязнения датчиков, отключите пожалуйста питание, выньте вилку из розетки и накройте сортировщик чехлом
  14. Следите, пожалуйста, за тем, чтобы посторонние предметы, например, монеты или скрепки, не попадали внутрь устройства, т.к. это может привести к его повреждению
  15. Процедуры устранения ошибок в работе аппарата и очистки, следует выполнять согласно указаниям в "Руководстве пользователя" (входит в комплект поставки)
  16. Помните, производитель не несет ответственности за возможные последствия в случае не правильной эксплуатации Glory GFS-220F-CPR!

Комплектация

  1. Сортировщик банкнот GLORY GFS-220F-CPR
  2. Кабель питания
  3. Направляющие приемного кармана на 500 банкнот
  4. Руководство по эксплуатации
  5. Гарантийный талон
  6. Опционально:
    • Поддержка дополнительных типов валют (по умолчанию - 7, можно задать максимум до 40 валют - количество валют зависит от комбинации валют и (или) номиналов)
    • Направляющая на 1000 банкнот
    • Внешний чековый принтер (ESC/POS)
    • Чековая лента
    • Светодиодный выносной дисплей (представляет собой семисегментный светодиодный дисплей, который дублирует итоговые суммы, показанные на экране устройства, при этом количество указывается в верхней строке экрана, а значения - в нижней строке)
    • Жидкокристаллический односторонний выносной дисплей (представляет собой цветной ЖК-дисплей размером 4,3 дюйма, который полностью дублирует информацию, показанную на экране устройства, а не только количество и значения по итоговым суммам)
    • Кабель USB Type A (хост)
    • Кабель USB Type B (устройство)
    • Кабель RS232C (серийный)
    • USB Flash носитель (8/16/32/64/128/256Gb)
    • MicroSD card (8/16/32/64Gb)
    • Системы контроля денежной наличности:
    • Интерфейс для двух пользователей
    • Пересчет карточек TITO (по штрих-кодам в казино)
    • Пересчет чеков

Применение

  1. Банки
  2. Расчетно-кассовые центры
  3. Операционные кассы
  4. Валютные кассы
  5. Пункты обмена валют
  6. Инкассаторские компании
  7. Крупный и средний ритейл
  8. Предприятия розничной торговли
  9. Транспортные компании
  10. Автосалоны
  11. АЗС
  12. Отели
  13. Рестораны
  14. Билетные кассы
  15. Казино

Производитель
GLORY
Модель
GFS-220F-CPR
Скорость счета, банкнот в минуту
1300
Скорость счета (с детекцией), банкнот в минуту
1200
Скорость счета (с определением ветхости), банкнот в минуту
1000
Скорость счета (со сканированием серийных номеров), банкнот в минуту
1000
Емкость подающего кармана, банкнот
500 (опционально - 1000)
Емкость приемного кармана, банкнот
250 (настраиваемая 5-250)
Емкость кармана отбракавки, банкнот
100 (настраиваемая 5-100)
Система транспортировки
Роликовая фрикционная
Виды валют
RUB, USD, EUR, GBR, CHF, JPY, CNY
Максимальное количество обрабатываемых валют
40
Рекомендован ЦБ РФ
Да
Соответствует требованиям ЦБ РФ
Да
Количество карманов
1+1
Карман отбраковки с переключаемой емкостью
Да (5-100)
Ультрафиолетовый контроль
Да
Инфракрасный контроль
Да
Контроль видимого образа
Да (2CIS)
Контроль изображения в ИК спектре
Да (2CIS)
Магнитный контроль
Да
Контроль УФ люминисценции
Да
Контроль УФ флуорисценции
Да
Контроль оптической плотности
Да
Геометрический контроль
Да
Датчик скотча
Да
Размер проверяемых банкнот, мм
Ширина - от 55 до 85, длина - от 100 до 185
Автоматическое определение типа валюты
Да
Автоматическое определение номинала
Да
Бережный пересчет банкнот различной степени изношенности
Да
Определение параметров ветхости (загрязнения)
Да
Определение параметров ветхости (склейки)
Да
Определение параметров ветхости (загнутый угол)
Да
Определение параметров ветхости ( отсутствие угла)
Да
Определение параметров ветхости (надрыв)
Да
Определение параметров ветхости (отверстия)
Да
Определение параметров ветхости (надписи)
Да
Определение параметров ветхости (штампы)
Да
Определение параметров ветхости (обесцвечивание)
Да
Определение параметров ветхости (наличие скотча)
Да
Настройки параметров ветхости под индивидуальные требования кассира
Да
Изменение настроек ветхости под конкретные требования банка
Да
Сортировка по ветхости
Да
Сортировка по ориентации
Да
Сортировка по лицу
Да
Сортировка по номиналу
Да
Сортировка по году эмиссии
Да
Сортировки для банкоматов (АТМ)
Да
Сквозной пересчет смешанной пачки
Да
Пересчет смешанной мультивалютной пачки
Да
Простой пересчет количества банкнот
Да
Отсчет пачки банкнот заданного размера
Да
Контроль целостности
Да
Контроль сдвоенности
Да
Контроль цепочки банкнот
Да
Выявление композитных (склеенных из фрагментов) банкнот
Да
Контроль банкнот с большим отсутствующем фрагментом
Да
Контроль замятий банкнот
Да
Фасовка
Да
Фасовка по количеству листов
Да
Фасовка по сумме
Да
Фасовка по количеству номиналов
Да
Суммирование результатов пересчета
Да
Сканировение серийных номеров банкнот
Да
Сравнение серийных номеров банкнот
Да
Вывод списка серийных номеров на дисплей сортировщика без подключения к ПК
Да
Сохнанение серийных номеров в формате Excel
Да (опция)
Сохранение информации в памяти сортировщика или на USB-накопителе
Да
Учет операций, проводимых за промежуток времени (смена, день и т. п.)
Да
Автоматическое сохранение данных в память сортировщика после каждого пересчета
Да
Возможность работы двух и более операторов
Да (опция)
Встроенный принтер
Да
Подключение внешнего дисплея
Да
Подключение внешнего принтера
Да
Совместноя работа с устройствами штрих-кодов
Да (опция)
Совместимость с системой событийного видеоконтроля ЧЕКТВ БАНК
Да
Возможность автоматической и ручной выгрузки результатов пересчета в ЧЕКТВ БАНК
Да
Одновременная работа принтера и ЧЕКТВ БАНК
Да
Возможность интеграции в IT-систему банка
Да
Сохранение всех выполняемых операций на серевере
Да
Удаленный мониторинг деятельности кассового узла
Да (опция)
Дисплей, диагональ (дюймы)
Цветной сенсорный ЖК 4,3" (10,92 см)
Русскоязычный интерфейс меню
Да
Отображение на дисплее всех производимых действий сортировщика
Да
Вожможность перепрограммирования функций управляющих клавиш
Да
Отображение результатов пересчета на дисплее клиента
Да
Звуковая и кодовая индикация при обнаружении подозрительной банкноты
Да
Световая индикация при обнаружении подозрительной банкноты
Да
Звуковай сигнал при ошибке и остановке счета
Да
Звуковой сигнал при несоответствии заданного кол-ва банкнот в приемном кармане
Да
Автостарт
Да
Ручной старт
Да
Автоматический рестарт
Да
Подключение к ПК
Да
Обновление ПО
Да
Тип интерфейса
USB A, USB B, RS232C, C/D, LAN, microSD
Технология OCR
Да
Самодиагностика всех узлов при включении машины
Да
Легкий доступ к рабочему тракту для чистки датчиков
Да
Энергосберегающий режим
Да
Уровень шума, дБ
<75 дБа (при 800 банкнот/мин)
Относительная влажность, %
40-70
Температура, °С
10-35
Потребляемый ток, А
1,5
Потребляемая мощность, Вт
90-100 (14 Вт в режиме ожидания)
Питание, В/Гц
100-240/50-60
Габаритные размеры (ШхГхВ), мм
330x347x316 (высота с направляющей загрузочного кармана - 362 мм)
Масса, кг
13
Гарантия производителя
1 год
Производство
Южная Корея

Рекомендуемые товары:

ХИТ
В наличии
140 000 руб.
Сравнить В сравнении
Новинка
В наличии
159 250 руб.
Сравнить В сравнении
Новинка
В наличии
172 800 руб.
Сравнить В сравнении
ХИТ
В наличии
189 500 руб.
Сравнить В сравнении
Новинка
В наличии
138 990 руб.
Сравнить В сравнении
