PRO CS-80R LCD - Сортировщик монет

PRO CS-80R LCD

PRO CS-80R LCD - Сортировщик монет. Полностью адаптирован для Российских рублей. Пересчет и сортировка монет всех номиналов без дополнительных настроек по высоте и диаметру монет. Большой LCD-дисплей. Одновременное отображение общей суммы и детализации по каждому номиналу. Расширенный режим фасовки с настройкой по каждому номиналу. Автоматическая защита от переполнения приемных бункеров. Порт RS-232 для подключения принтера. Звуковая индикация. Простое и удобное управление

Соответствует требованиям Европейских директив - 2006 / 95 / EC, 2004 / 108 / EС и требованиям - ТР ТС 004/2011 " О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (Регистрационных номер декларации о соответствии - ТС № RU Д-CN.АЛ32.В.07096, дата регистрации декларации - 26.10.2015)

Особенности

1. PRO CS-80R LCD адаптирован под пересчет и сортировку Российских монет различных номиналов (не юбилейных), включая новые 10-ти рублевые монеты 2009 года
2. Сортируемые номиналы - 1 коп., 5 коп., 10 коп., 50 коп., 1 руб., 2 руб., 5 руб., 10 руб. (2009 года)
3. Пересчет и сортировка монет по номиналам
4. Распознавание номинала монет
5. Отображение общей суммы монет и количества по каждому номиналу
6. Отображение общего количества монет и количества по каждому номиналу
7. Отображение суммы по выбранному номиналу и количества монет по каждому номиналу
8. Отображение количества монет по выбранному номиналу и по каждому номиналу
9. Функция суммирования
10. Расширенный режим фасовки с настройкой по каждому номиналу
11. Фасовка с памятью (после отключения питания)
12. Сортировка производится в одну операцию, за один «проход»
13. Монеты сортируются в 8 приемных карманов по номиналам
14. Импульсная система подачи монет обеспечивает равномерность нагрузки в тракте при больших объемах пересчета
15. Не требует дополнительных настроек по высоте и диаметру монет
16. Загрузочный бункер вмещает до 2000 монет
17. Автоматическая защита от переполнения приемных бункеров
18. Функция остановки при пересчете
19. Рядом с приемными бункерами размещены изображения монет, соответствующие сортировке по бункерам
20. Большой LCD-дисплей диагональю 3,7 дюйма
21. Сенсорные клавиши выполнены из прочных износостойких материалов
22. Управление всеми функциями осуществляется легкими нажатиями на клавиши
23. Герметичность панели управления исключает залипание кнопок и попадание грязи на плату
24. Нетипичные и юбилейные монеты, остаются в специальном бункере. Изъять их очень просто через специальное отверстие
25. Звуковая индикация режимов работы
26. Низкий уровень шума
27. Порт RS-232 для подключения принтера (возможность печати результатов пересчета)
28. Кодовые сообщения об ошибках
29. Простое и удобное управление
30. Удобный доступ к тракту
31. Обзорный видеоролик

Основные элементы

PRO CS-80R LCD состоит из следующих элементов:

1. Панель управления

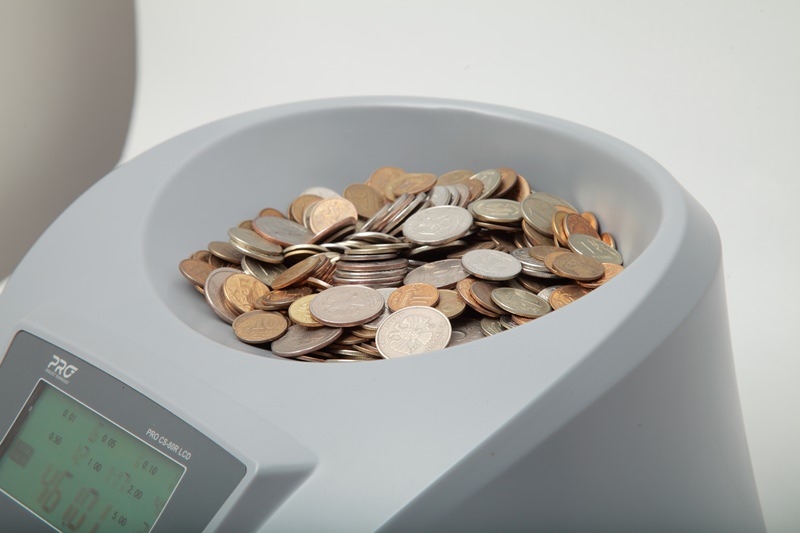

2. Загрузочный бункер для монет
3. Приемный бункер для каждого номинала монет
4. Выключатель электропитания
5. Разъем RS-232
6. Кабель электропитания
7. Задняя крышка

Панель управления

На панели управления PRO CS-80R LCD расположены следующие элементы:

1. Дисплей - Отображает результаты пересчета
2. Кнопка «START/STOP» - Кнопка начала и продолжения пересчета. При нажатии на кнопку «START/STOP» во время пересчета, происходит остановка сортировщика после окончания рабочего цикла
3. Кнопка «CLR» - Очистка показаний дисплея счета и обнуления значения фасовки
4. Кнопка «NOM» - Кнопка переключения номинала, по которому отображается информация
5. Кнопка «BTH» - Кнопка установки режима фасовки. Фасовка для каждого номинала монеты устанавливается отдельно
6. Кнопка «+» - Кнопка увеличивает на 1 значение фасовки
7. Кнопка «⇓» - Кнопка переключения режимов вывода результатов пересчета
8. Кнопка «-» - Кнопка уменьшает на 1 значение фасовки

Режимы вывода результатов пересчета (сортировки)

Для выбора отображения результатов пересчета (сортировки) нажимайте кнопку «⇓»

1. Режим «VALUE» - Отображается сумма монет выбранного номинала
2. Режим «QTY» - Отображается количество монет по выбранному номиналу
3. Режим «BATCH» - Режим фасовки монет
4. Режим «TOTAL VALUE» - Отображается сумма монет по всем номиналам
5. Режим «TOTAL QTY» - Отображается количество монет по всем номиналам

Переключение отображения данных режимов на влияет на результаты пересчета

Работа с сортировщиком

Подготовка к работе:

1. Установите PRO CS-80R LCD на ровный рабочий стол
2. Убедитесь что в загрузочном и приемных бункерах нет монет и посторонних предметов
3. Установите 8 приемных бункеров для монет в сортировщик (в произвольном порядке)
4. Убедитесь, что все приемные бункеры (в количестве 8 штук) установлены в устройство до упора
5. Подключите провод электропитания к электросети
6. Поставьте выключатель электропитания в положение "Вкл"
7. Двигатель включится и сортировщик пройдет тестовый режим, на дисплее появится 0.00. (При выпадении ошибокЕ1-Е8, Е0, Еc - обратитесь в сервисный центр)

Сортировка монет:

1. Убедитесь что общая (начальная) сумма просчитанных монет на дисплее счетчика равна 0.00, иначе, обнулите дисплей устройства, для этого нажмите на кнопку «CLR»
2. Режим «TOTAL VALUE» - стандартный режим сортировки. Отображается сумма монет по всем номиналам
3. Засыпьте монеты одинаковых или разных номиналов в приемный бункер
4. Для начала пересчета нажмите на кнопку «START/STOP»
5. Во время пересчета монеты будут распределяться по приемным бункерам в соответствии с указанным номиналом. На дисплее будет отображаться результат пересчета в соответствии с выбранным режимом (По умолчанию это режим «TOTAL VALUE»)
6. Внимание! Во время пересчета и работы двигателя не вынимайте приемные бункера для монет во избежание выпадения монет на рабочий стол
7. Внимание! Если PRO CS-80R LCD автоматически остановился во время пересчета см. "Автоматическая остановка пересчета"
8. По окончании пересчета, убедитесь, что в загрузочном бункере нет монет. Если в загрузочном бункере остались монеты, нажмите на кнопку «START/STOP» и дождитесь окончания пересчета
9. По завершении пересчета удалите все монеты из приемных бункеров и только после этого обнуляйте общую сумму на дисплее счетчика. Операция пересчета завершена
10. Внимание!Автоматическая остановка пересчета и удаление монет из приемных бункеров НЕ ВЛИЯЕТ на общую сумму просчитанных монет, которая отображается на дисплее
11. Внимание! Сортировщик предназначен для пересчета монет Банка России образца 1997 и 2009 года
12. Внимание! При пересчете и сортировке в больших количествах монет достоинством 50 копеек, 10 копеек, 5 копеек, 1 копейка, точность пересчета и сортировки монет равна 0,996
13. Внимание! При пересчете и сортировке в больших количествах монет достоинством 5 копеек возможно попадание этих монет в лоток для монет 50 копеек, вследствие того, что данные монеты имеют очень близкие геометрические размеры, а также вследствие износа монет и потери ими своих изначальных геометрических размеров. Поэтому для исключения ошибки эти монеты нужно пересчитать заново и отдельно от других монет

Автоматическая остановка пересчета:

1. Внимание! Емкость каждого приемного кармана ограничена (в памяти сортировщика). В PRO CS-80R LCD предусмотрена автоматическая остановка пересчета, когда приемный бункер заполнен. При заполнении приемного бункера двигатель устройства останавливается и мигает курсор, который указывает на приемный бункер (номинал монеты) и показывает общее количество монет (справа), которое прошло через этот приемный бункер. Удалите монеты из приемного бункера и установите приемный бункер обратно в устройство (другие бункеры удалять не нужно). После этого нажмите на кнопку «START/STOP» и продолжите пересчет. Аналогичные операции проводите при заполнении других приемных бункеров
2. Максимальное количество монет в приемных бункерах:
• 1 копейка - 300 штук
• 5 копеек - 200 штук
• 10 копеек - 200 штук
• 50 копеек - 200 штук
• 1 рубль - 200 штук
• 2 рубля - 100 штук
• 5 рублей - 100 штук
• 10 рублей - 100 штук

Фасовка монет:

1. Внимание! Фасовка для каждого номинала монеты устанавливается отдельно. С помощью кнопки «NOM» выбирайте номинал. Курсор указывает выбранный номинал монет
2. Скорректируйте значение фасовки с помощью кнопок «BTH», «+», «-»
3. Для сброса значения фасовки по всем номиналам нажмите на кнопку «CLR»
4. Для сохранения установленных значений нажмите на кнопку «START/STOP». Сортировщик запомнит значения и перейдет в режим «TOTAL VALUE»
5. Когда PRO CS-80R LCD отсчитает заданное количество монет произойдет остановка пересчета. Мигающий курсор указывает номинал монеты и показывает общее количество монет (справа)
6. Установленные значения фасовки сохраняются и после выключения питания

Техническое обслуживание и уход

Профилактическое техническое обслуживание, требующее частичной разборки PRO CS-80R LCD сервис-инженером, рекомендуется проводить каждые 90 дней. При интенсивном использовании (более 1 рабочей смены в день) такое техническое обслуживание может потребоваться чаще

Ежедневно:

1. Выключайте сортировщик, если он не используется
2. Протирайте внешние части устройства сухой чистой безворсовой салфеткой

Важно! Работы по техническому и сервисному обслуживанию PRO CS-80R LCD должны выполняться только специально обученными специалистами по техническому обслуживанию и сервисным техникам

Регулярное техническое обслуживание (ТО) - является обязательным условием продолжительной и качественной работы оборудования. Своевременное проведение ТО повышает безотказность работы оборудования и увеличивает срок его службы!

Коды ошибок

В случае возникновения ошибки, PRO CS-80R LCD автоматически прекращает работу и на дисплее появляется соответствующее сообщение

1. Код "E0" - Датчик обнаружения загрязнен или не работает, или монета застряла в карусельном механизме
• Очистить или заменить датчик
• Извлечь застрявшую монету
2. Код "EC" - Датчик поворотной пластины загрязнен или не работает, или вышел из строя электродвигатель
• Очистить или заменить датчик
• Проверить электродвигатель, в случае необходимости - заменить
3. Код "E1" - Первый датчик счета загрязнен или не работает
• Очистить или заменить датчик
4. Код "E2" - Второй датчик счета загрязнен или не работает
• Очистить или заменить датчик
5. Код "E3" - Третий датчик счета загрязнен или не работает
• Очистить или заменить датчик
6. Код "E4" - Четвертый датчик счета загрязнен или не работает
• Очистить или заменить датчик
7. Код "E5" - Пятый датчик счета загрязнен или не работает
• Очистить или заменить датчик
8. Код "E6" - Шестой датчик счета загрязнен или не работает
• Очистить или заменить датчик
9. Код "E7" - Седьмой датчик счета загрязнен или не работает
• Очистить или заменить датчик
10. Код "E8" - Восьмой датчик счета загрязнен или не работает
• Очистить или заменить датчик

Меры предосторожности

Для обеспечения долговечной и надежной работы PRO CS-80R LCD, рекомендуется выполнять следующие требования по эксплуатации и технике безопасности:

1. Сортировщик монет предназначен только для счета Российских монет 1997 и 2009 года выпуска. Запрещается помещать в устройство монеты других модификаций и годов выпуска, других стран, жетоны, коллекционные и нестандартные монеты, гнутые монеты
2. Приемные бункеры для монет легко вытаскиваются из сортировщика, поэтому будьте внимательны при работе. Перед переносом устройства удалите монеты из приемных бункеров. При переносе держите прибор ровно и принимайте меры против выпадения приемных бункеров для монет
3. Перед работой с устройством необходимо ознакомиться с руководством пользователя (входит в комплект поставки) и соблюдать изложенные в нем требования
4. Руководство пользователя должно находиться у оператора в доступном месте
5. Не устанавливайте сортировщик монет в следующих местах:
• на наклонной плоскости
• в сыром помещении
• где оборудование подвергается вибрациям
• в запыленном помещении
• где он подвергается прямым солнечным лучам
• вблизи опасных объектов
6. Не работайте с PRO CS 80R LCD влажными руками
7. Принимайте меры против попадания в устройство жидкости и других посторонних предметов. В случае попадания посторонних предметов или жидкости в загрузочный бункер для монет, выключите питание и обратитесь в сервисный центр
8. Принимайте меры против случайного падения устройства
9. В процессе пользования устройством, по окончании работы убедитесь, что в приемных бункерах и в загрузочном бункере для монет и внутри сортировщика не осталось монет
10. Не разбирайте и не модернизируйте устройство - это может привести к несчастному случаю
11. Сортировщик монет PRO CS 80R LCD не осуществляет проверку монет на подлинность, геометрических размеров, рисунка, металла, веса монеты
12. При застревании монеты внутри устройства (при работе с пустым загрузочным бункером наблюдается стук монеты внутри сортировщика) откройте заднюю крышку устройства и аккуратно удалите монету из тракта счетчика

Комплектация

1. Сортировщик монет PRO CS-80R LCD
2. Руководство по эксплуатации
3. Гарантийный талон

Применение

1. Гипермаркеты
2. Супермаркеты
3. Магазины розничной торговли
4. Транспортные и логистические Компании
5. Предприятия сферы услуг
6. АЗС
7. Билетные кассы
8. Гостиницы
